Содержание
Введение 3
Задание на проектирование привода 4
1. Кинематический расчет 5
2. Расчет зубчатой прямозубой цилиндрической передачи 6
3. Расчет червячной передачи 13
4. Расчет валов 21
5. Расчет шпоночных соединений 33
6. Выбор подшипников качения 34
7. Расчет элементов корпуса редуктора 36
8. Выбор смазки 37
9. Расчет зубчатой муфты 37
Список использованной литературы 38
Введение
Цель курсового проекта спроектировать привод к винтовому домкрату, включающего: электродвигатель; двухступенчатый с цилиндрической и червячной передачами (редуктор - механизм, состоящий из зубчатой цилиндрической и червячной передач, служащий для передачи движения от двигателя к рабочему органу с уменьшением частоты вращения и увеличением вращающего момента).
Поставленная цель решается посредством следующих задач:
- выбор электродвигателя и кинематический расчет привода;
- расчет зубчатой и червячной передач;
- предварительный расчет валов;
- уточненный расчет валов;
- проверка долговечности подшипников;
- выбор смазки редуктора;
- проверка прочности шпоночного соединения;
- подбор муфт.
Узлы привода смонтированы на сварной раме.
Для смазывания трущихся поверхностей деталей редуктора применяют индустриальное масло И-Г-А-32 ГОСТ 20799-88, зубчатые и червячные колеса смазывают погружением в ванну с жидким смазочным материалом в нижней части корпуса редуктора – картерным способом. Остальные узлы и детали, в том числе подшипники качения, смазываются за счет разбрызгивания масла погруженными колесами и циркуляции внутри корпуса образовавшегося масляного тумана.
Для предотвращения вытекания смазочного материала из корпуса редуктора или выноса его в виде масляного тумана и брызг, а также для защиты их от попадания извне пыли и влаги применяют уплотнительные устройства.
1. Задание 10-1

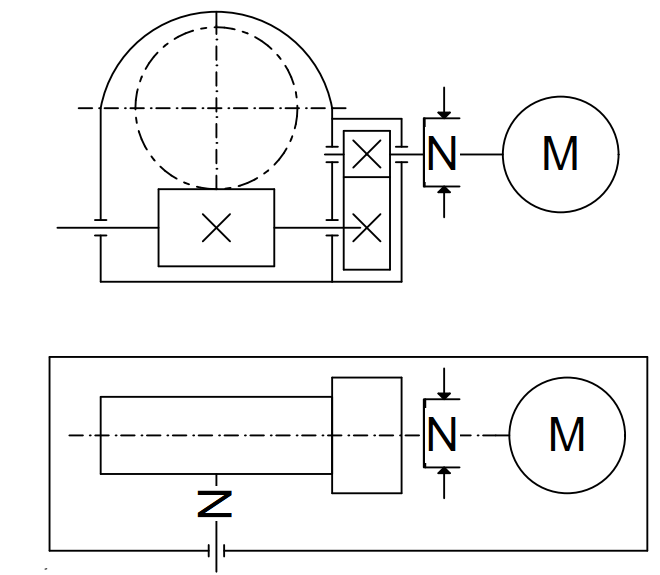

Рисунок 2 – Схема привода
Исходные данные:
Резьба домкрата: Tr 50x8
Вес поднимаемого груза, G, кН: 100
Скорость подъема груза, V, мм/с: 2,0
Коэффициент использования суточный, Кс: 0,4
Коэффициент использования годовой, Kr: 0,5

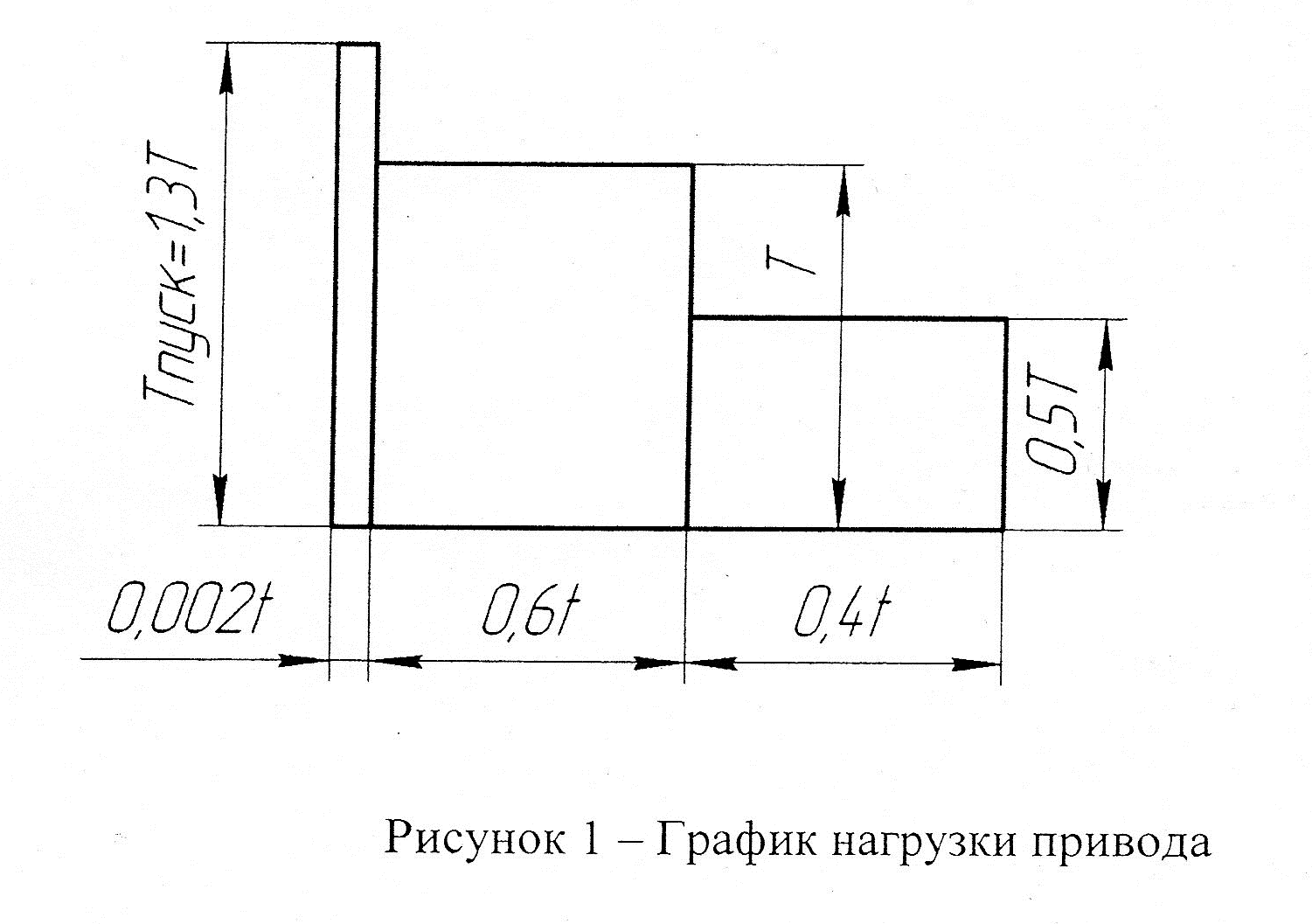

Типовой режим нагружения: 0
Результаты расчётов занесены в таблицу 1.
Вал |
Pi, кВт |
Ti, Н∙м |
ni, об/мин |
U |
η |
1 |
1,17 |
11,76 |
950 |
2 |
0,97 |
2 |
1,13 |
22,8 |
475 |
31,5 |
0,78 |
3 |
0,86 |
547,5 |
15 |
63 |
0,734 |
