3.2.8 Определение действительного межосевого расстояния

, (3.14)

где – диаметр делительной окружности шестерни и колеса соответственно, мм.

3.2.10 Определение ширины зубьев шестерни и колеса

Определяем ширину зуба на колесе :

, (3.15)

где – коэффициент зависимости ширины колеса от межосевого расстояния;

- межосевое расстояние, мм.

Определяем ширину зуба на шестерне :

, (3.16)

где – ширина зуба на колесе, мм.

3.2.11 Определение окружной скорости

Так как у нас колесо и шестерне находятся в постоянном зацеплении,

то окружные скорости будут одинаковы. Следовательно, можно найти

только одну окружную скорость .

, (3.17)

где - основной диаметр, соответствующий шестерни или колесу, мм;

– частота вращения на соответствующем звене, мин^-1.

По найденной скорости определяем степень точности изделия по таблице 3.

Таблица 3 - Степень точности от окружной скорости

степень точности	окружная скорость, м/с
	β =0	β >0
6(высокая точность)	до 15	до 25		высокоскоростная передача
7(точная)	до 10	до 17		большая скорость
8(средняя точность)	до 6	до 10		общего применения
9(низкая точность)	до 2	до 3,5		тихоходная передача

Исходя из полученной окружной скорости, которая равна V=0.41 , наша степень точности 9

3.10.12 Уточнение динамического коэффициента

определяем по окружной скорости V, прочности НВ и степени точности по таблице 4.

Таблица 4 «Зависимость динамического коэффициента от окружной скорости, прочности и степени точности»

степень точности	прочность	Окружная скорость, м/с
		1	2	5	8	10
7	НВ<350	1,04/1,02	1,12/1,06	1,2/1,08	1,32/1,13	1,4/1,16
8	НВ<350	1,05/1,02	1,15/1,06	1,24/1,1	1,38/1,15	1,48/1,19
9	НВ<350	1,06/1,02	1,12/1,06	1,28/1,11	1,45/1,18	1,56/1,22

Исходя из таблицы для косозубой передачи .

3.2.13 Уточнение коэффициента неравномерности распределения нагрузки

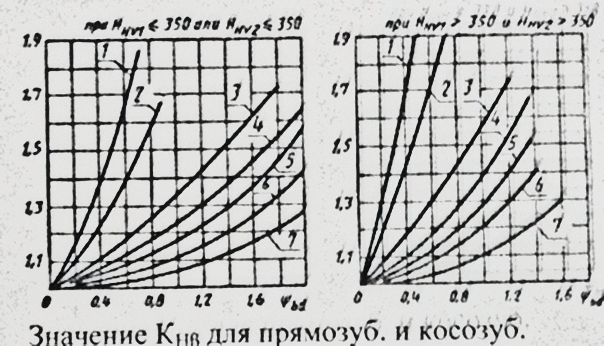

Коэффициент находим исходя из данной монограммы 1, учитывая коэффициент , учитывающий размерность между диаметром и шириной зуба.

Монограмма 1

(31)

где – ширина зуба на шестерне, мм;

– основной диаметр шестерни, мм.

Найдем :

Учтя все данные .

3.2.14 Уточнение коэффициента распределения нагрузки между зубьями

Коэффициент уточняем по таблице 5.

Таблица 5 - Зависимость коэффициента от окружной скорости и степени точности

окружная скорость, м/с	степень точности	К_Нα^*
до 5	7	1,03
	8	1,07
	9	1,13
от 5 до 10	7	1,05
	8	1,1
от 10 до 15	7	1,08
	8	1,15

Исходя из данных .
