В. Д. Цветков

ПРОЕКТИРОВАНИЕ КОНИЧЕСКИХ ЗУБЧАТЫХ КОЛЁС

БГТУ

М ИНИСТЕРСТВО ОБРАЗОВАНИЯ

РОССИЙСКОЙ ФЕДЕРАЦИИ

БРЯНСКИЙ ГОСУДАРСТВЕННЫЙ

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

“УТВЕРЖДАЮ”

Ректор университета

_____________________

“___”___________2000 г.

ПРОЕКТИРОВАНИЕ КОНИЧЕСКИХ ЗУБЧАТЫХ КОЛЁС

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению курсового проекта по дисциплине “Детали машин” для студентов всех форм обучения всех специальностей

Брянск 2000

УДК 621.81(086)

ПРОЕКТИРОВАНИЕ КОНИЧЕСКИХ ЗУБЧАТЫХ КОЛЁС: МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ КУРСО- ВОГО ПРОЕКТА ПО ДИСЦИПЛИНЕ “ДЕТАЛИ МАШИН” ДЛЯ СТУДЕНТОВ ВСЕХ ФОРМ ОБУЧЕНИЯ ВСЕХ СПЕЦИАЛЬНОСТЕЙ. – БРЯНСК: БГТУ, 2000 – 56 с.

Разработал В. Д. Цветков, канд. техн. наук, доц.

Рекомендовано кафедрой “Детали машин” БГТУ

(протокол №______ от “___” ___________2000 г.)

П Р Е Д И С Л О В И Е

Курсовой проект по деталям машин является первой самостоятельной конструкторской работой студента. При его выполнении закрепляются и углубляются знания по курсу “Детали машин”, развивается умение использовать для практических приложений сведения из ранее изученных дисциплин, приобретаются навыки работы со справочной литературой, государственными и отраслевыми стандартами.

Объектом курсового проектирования являются механические передачи. Наиболее распространёнными объектами курсовых проектов являются зубчатые передачи, а также передачи с гибкой связью (ремённые, цепные). Такой выбор связан с большой распространённостью и важностью их в современной технике. Весьма существенным является и то, что в механическом приводе с упомянутыми передачами наиболее полно представлены основные детали, кинематические пары и соединения, изучаемые в курсе “Детали машин”.

Курсовой проект студентом выполняется индивидуально, в соответствии с персональным техническим заданием на проектирование, выдаваемым руководителем курсового проектирования. Наибольшее распространение получили технические задания на проектирование приводных устройств конвейеров, смесителей, питателей и других средств механизации. Пример такого задания показан на рис. 1.

Конические зубчатые передачи проектируют после кинематического и силового расчётов заданного привода. Они предшествуют расчётам других его передач и подбору соединительных муфт.

В данной работе рассмотрены общие сведения о конических зубчатых передачах, последовательность их проектирования и рекомендации по выбору типа передачи, определению основных её параметров, материалов, термообработки, конфигурации, точности изготовления колёс и монтажа, а также по составлению рабочих чертежей конических зубчатых колёс.

Использование рекомендаций данных методических указаний позволит студентам избежать типичных проектировочных ошибок и снизить трудозатраты на проектирование.

Однако необходимо отметить, что в этой работе рассматривается именно последовательность проектирования конических зубчатых передач, а не содержание соответствующего раздела пояснительной записки к курсовому проекту по деталям машин.

Содержание разделов пояснительной записки к курсовым проектам и требования к её оформлению регламентируются ГОСТ 2.105-79.

Знания и опыт, приобретенные студентами при проектировании наиболее распространенных элементов машин, и в частности конических зубчатых передач, являются базой для выполнения курсовых проектов по специальным дисциплинам и дипломного проекта, а также для их дальнейшей работы конструкторами.

Брянский государственный технический университет

Кафедра “Детали машин”

Задание №6 Студент ___________________ Группа _________

Спроектировать привод к горизонтальному валу по следующим исходным данным

Тип производства: мелкосерийное; серийное; крупносерийное.

Параметры	Мощность Рэ.д.,треб., кВт	Частота вращения n3, об/мин	Передаточ- ное число редукт. Uред.	Срок службы t, ч	Диапазон межосев. расст. а
Варианты
1	0.9	250	2.0	15000	Оптим.
2	0.9	300	2.5	10000	Миним.
3	1.8	250	2.0	8000	Оптим.
4	1.8	300	2.5	6000	Миним.

Разработать: 1. Редуктор; 2. Общий вид привода с натяжным устройством; 3. Рабочие чертежи 2-х деталей редуктора (по указ. руководителя).

Руководитель_________________ Дата выдачи________________

Зав. кафедрой_________________ Защита проекта_______________

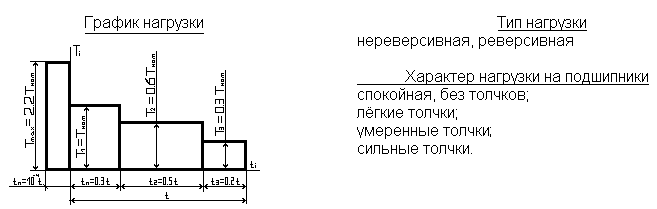

Р ис. 1. Пример бланка задания на курсовой проект по деталям машин
