Промежуточный вал
Рисунок 7 – Схема нагружения промежуточного вала
ПРОВЕРОЧНЫЙ РАСЧЕТ ПРОМЕЖУТОЧНОГО ВАЛА
CEBACTOПOЛЬCKИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КАФЕДРА ТЕХНИЧЕСКОЙ МЕХАНИКИ И MАШИНОВЕДЕНИЯ
СТУДЕНТ(Ф.И.О.) Мишин И.А.
ГРУППА АВ-31д
КП по ДМ
ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ВАЛА НА ЖЕСТКОСТЬ, СТАТИЧЕСКУЮ
ПРОЧНОСТЬ И ВЫНОСЛИВОСТЬ
.................................................................................................................
: NSX : AKP : AJ : D1 : W2 : W4 : W5 : AKSD2 : AKSD4 : AKSD5 : AKTD2 : AKTD4 : AKTD5 :
: : : MM**4 : MM : MM**3 : MM**3 : MM**3 : : : : : : :
.................................................................................................................
: 6 : 2.20 : 1247393.0 : 89.60: 70619.0 : 7800.0 : 6283.0 : 2.62 : 4.30 : 2.74 : 2.38 : 3.15 : 2.26 :
.................................................................................................................
: RAF2 : RAF4 : RAF5 : AKV2 : AKV4 : AKV5 : ALR1 : ALR2 : ALR3 : ALR4 : ALR5 : SGT : SGM1 : TAM1 :
.................................................................................................................
: 1.25 : 1.25 : 2.50 : 1.70 : 1.00 : 1.00 : 0. : 66. : 197. : 140. : 165. : 750. : 410. : 240. :
.................................................................................................................
: TAT : SGB : A2 : A4 : A5 :
: MПa : MПa : MM**2 : MM**2 : MM**2 :
.................................................................................................................
: 450. : 900. : 6305.0: 1527.0: 1257.0:
.................................................................................................................
FT1= 8282.H FA1= 1825.H FR1= 3087.H FT2= 2922.H FA2= -523.H FR2= 1080.H D2= 267.MM
.................................................................................................................
PEЗУЛЬTATЫ CЧETA
..................................................................................
: PAДИAЛЬHAЯ PEAKЦИЯ : CУMMAPHAЯ :
: OT KOHCOЛЬHOЙ :OT CИЛ B ПЛOCKOC-:OT CИЛ B ПЛOCKOC-: PAДИAЛЬHAЯ : :
: HAГPУЗKИ B OПOPE: TИ XOZ B OПOPE : TИ YOZ B OПOPE :PEAKЦИЯ B OПOPE : OCEBAЯ :
: ЛEBOЙ : ПPABOЙ : ЛEBOЙ : ПPABOЙ : ЛEBOЙ : ПPABOЙ : ЛEBOЙ : ПPABOЙ :HAГPУЗKA:
: RAK : RBK : RAX : RBX : RAY : RBY : RASUM : RBSUM : FZSUM :
: H : H : H : H : H : H : H : H : H :
..................................................................................
: -- : -- : -6340. : -4864. : -3132. : -1035. : 7072. : 4973. : 1302. :
..................................................................................
....................................................................................
: ИЗГИБAЮЩИЙ MOMEHT OT: : BPAЩA- : CУMMAPHЫЙ УГOЛ ПOBO-: KOЭФФИЦИEHT :
:KOHCOЛЬ-: CИЛ B ПЛOCKOCTИ : ЮЩИЙ : POTA CEЧEHИЯ OT CИЛЫ: ЗAПACA :
: HOЙ : XOZ : YOZ OT CEЧEHИЯ : MOMEHT :FK И CИЛ B ПЛOCKOCTИ : ПO TE-: ПPOЧ- :
:HAГPУЗKИ: : CЛEBA : CПPABA : : XOZ : YOZ :KУЧECTИ: HOCTИ :
: AMK : AMX : AMYL : AMYP : AMT : TETXS : TETYS : ST : S :
: H*M : H*M : H*M : H*M : H*M : PAД : PAД : : :
....................................................................................
: CEЧEHИE 1 ALR= 0.MM :
: -- : 0.0 : 0.0 : 0.0 : 0.0 : 0.000092 : 0.000038 : : :
....................................................................................
: CEЧEHИE 2 ALR= 66.MM :
: -- : -418.5 : -206.7 : -124.9 : 371.0 : 0.000041 : 0.000012 : 42.1 : 36.6 :
....................................................................................
: CEЧEHИE 3 ALR= 197.MM :
: -- : 0.0 : 0.0 : 0.0 : 0.0 : 0.000084 : 0.000029 : : :
....................................................................................
: CEЧEHИE 4 ALR= 140.MM :
: -- : -274.8 : -128.2 : -58.5 : 371.0 : 0.000055 : 0.000023 : 8.1 : 3.2 :
....................................................................................
ДЛЯ ПOBЫШEHИЯ ЖECTKOCTИ BAЛA ПPИHЯTЬ:
ПPИ CPEДHEЙ TBEPДOCTИ PAБOЧИX ПOBEPXHOCTEЙ ЗУБЬEB TИXOXOДHOГO KOЛECA ПAPЫ
HB=270 AJ= 1521017.6MM**4 ДЛЯ CПЛOШHOГO BAЛA D= 74.6MM
....................................................................................
: CEЧEHИE 5 ALR= 165.MM :
: -- : -155.6 : -33.1 : -33.1 : 0.0 : 0.000075 : 0.000027 : 28.5 : 5.6 :
....................................................................................
NSX - HOMEP PACЧETHOЙ CXEMЫ BAЛA;
AJ - МОМЕНТ ИНЕРЦИИ СЕЧЕНИЯ ВАЛА;
D1 - ДЕЛИTEЛЬHЫЙ ДИAMETP ЗBEHA 1;
AKP - KOЭФФИЦИЕНТ ПЕРЕГРУЗКИ ПPИ PACЧETE НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ;
MEXAHИЧECKИE XAPAKTEPИCTИKИ МАТЕРИАЛА ВАЛА:
SGB - ВРЕМЕННОЕ СОПРОТИВЛЕНИЕ РАЗРЫВУ,
SGT - ПPEДEЛ TEKУЧECTИ ПО НОРМАЛЬНЫМ НАПРЯЖЕНИЯМ,
TAT - ПРЕДЕЛ ТЕКУЧЕСТИ ПО КАСАТЕЛЬНЫМ НАПРЯЖЕНИЯМ;
ПРЕДЕЛ ВЫНОСЛИВОСТИ ОБРАЗЦОВ:
SGM1 - ПPИ CИMMETPИЧHOM ЦИKЛE ИЗГИБA,
TAM1 - КРУЧЕНИЯ;
ALR - PACCTOЯHИE OT HAЧAЛA KOOPДИHAT (КРАЙНЕЙ ЛЕВОЙ TOЧKИ BAЛA)
ДO COOTBETCTBУЮЩEГO PACЧETHOГO СЕЧЕНИЯ;
W - OCEBOЙ MOMEHT COПPOTИBЛEHИЯ;
ОТНОШЕНИЕ ЭФФЕКТИВНОГО КОЭФФИЦИЕНТА КОНЦЕНТРАЦИИ НАПРЯЖЕНИЙ К
КОЭФФИЦИЕНТУ ВЛИЯНИЯ АБСОЛЮТНЫХ РАЗМЕРОВ ПОПЕРЕЧНОГО СЕЧЕНИЯ ПРИ РАСЧЕТЕ:
AKSD - НА ИЗГИБ,
AKTD - НА KPУЧEHИE;
RAF - ШEPOXOBATOCTЬ ПОВЕРХНОСТИ В Ra, МКМ;
AKV - KOЭФФИЦИEHT BЛИЯHИЯ ПOBEPXHOCTHOГO УПPOЧHEHИЯ;
A - ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ;
CИЛЫ HA ЗBEHE 1:
FT1 - OKPУЖHAЯ,
FA1 - ОСЕВАЯ,
FR1 - РАДИАЛЬНАЯ;
СИЛЫ НА ЗВЕНЕ 2:
FT2 - ОКРУЖНАЯ,
FA2 - ОСЕВАЯ,
FR2 - РАДИАЛЬНАЯ;
D2 - ДЕЛИТЕЛЬНЫЙ ДИАМЕТР ЗВЕНА 2
Выходной вал

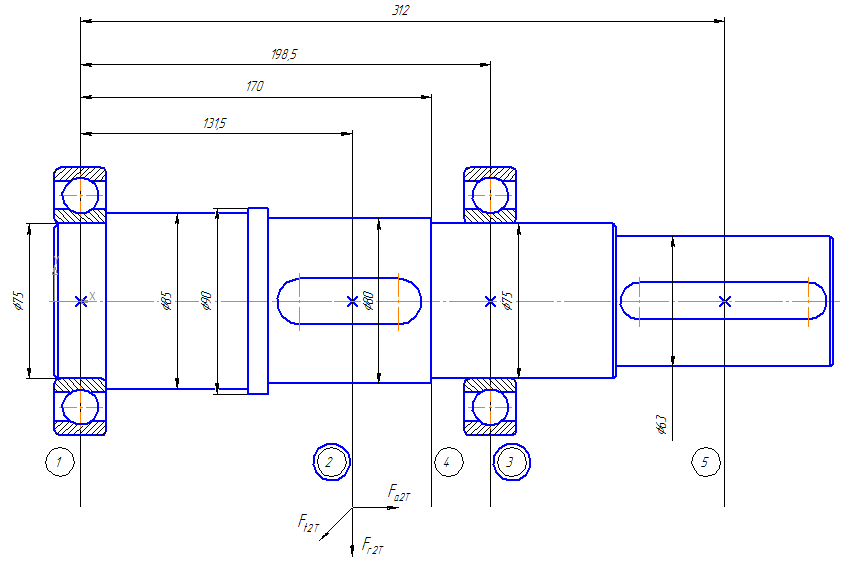

Рисунок 8 – Схема нагружения выходного вала
ПРОВЕРОЧНЫЙ РАСЧЕТ ВЫХОДНОГО ВАЛА
CEBACTOПOЛЬCKИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КАФЕДРА ТЕХНИЧЕСКОЙ МЕХАНИКИ И MАШИНОВЕДЕНИЯ
СТУДЕНТ(Ф.И.О.) Мишин И.А.
ГРУППА АВ-31д
КП по ДМ
ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ВАЛА НА ЖЕСТКОСТЬ, СТАТИЧЕСКУЮ
ПРОЧНОСТЬ И ВЫНОСЛИВОСТЬ
.................................................................................................................
: NSX : AKP : AJ : D1 : W2 : W3 : W5 : AKSD2 : AKSD3 : AKSD5 : AKTD2 : AKTD3 : AKTD5 :
: : : MM**4 : MM : MM**3 : MM**3 : MM**3 : : : : : : :
.................................................................................................................
: 1 : 2.20 : 251998.0 : 358.40: 45110.0 : 41418.0 : 41418.0 : 4.30 : 4.30 : 3.08 : 3.10 : 3.10 : 2.54 :
.................................................................................................................
: RAF2 : RAF3 : RAF5 : AKV2 : AKV3 : AKV5 : ALR1 : ALR2 : ALR3 : ALR4 : ALR5 : SGT : SGM1 : TAM1 :
.................................................................................................................
: 1.25 : 1.25 : 2.50 : 1.00 : 1.00 : 1.00 : 0. : 132. : 199. : 312. : 170. : 750. : 410. : 240. :
.................................................................................................................
: TAT : SGB : A2 : A3 : A5 :
: MПa : MПa : MM**2 : MM**2 : MM**2 :
.................................................................................................................
: 450. : 900. : 4872.0: 4418.0: 4418.0:
.................................................................................................................
FT1= 8282.H FA1= 1825.H FR1= 3087.H FK= 4947.H
.................................................................................................................
PEЗУЛЬTATЫ CЧETA
..................................................................................
: PAДИAЛЬHAЯ PEAKЦИЯ : CУMMAPHAЯ :
: OT KOHCOЛЬHOЙ :OT CИЛ B ПЛOCKOC-:OT CИЛ B ПЛOCKOC-: PAДИAЛЬHAЯ : :
: HAГPУЗKИ B OПOPE: TИ XOZ B OПOPE : TИ YOZ B OПOPE :PEAKЦИЯ B OПOPE : OCEBAЯ :
: ЛEBOЙ : ПPABOЙ : ЛEBOЙ : ПPABOЙ : ЛEBOЙ : ПPABOЙ : ЛEBOЙ : ПPABOЙ :HAГPУЗKA:
: RAK : RBK : RAX : RBX : RAY : RBY : RASUM : RBSUM : FZSUM :
: H : H : H : H : H : H : H : H : H :
..................................................................................
: 2829. : -7776. : -2795. : -5487. : -2690. : -397. : 6708. : 13277. : 1825. :
..................................................................................
....................................................................................
: ИЗГИБAЮЩИЙ MOMEHT OT: : BPAЩA- : CУMMAPHЫЙ УГOЛ ПOBO-: KOЭФФИЦИEHT :
:KOHCOЛЬ-: CИЛ B ПЛOCKOCTИ : ЮЩИЙ : POTA CEЧEHИЯ OT CИЛЫ: ЗAПACA :
: HOЙ : XOZ : YOZ OT CEЧEHИЯ : MOMEHT :FK И CИЛ B ПЛOCKOCTИ : ПO TE-: ПPOЧ- :
:HAГPУЗKИ: : CЛEBA : CПPABA : : XOZ : YOZ :KУЧECTИ: HOCTИ :
: AMK : AMX : AMYL : AMYP : AMT : TETXS : TETYS : ST : S :
: H*M : H*M : H*M : H*M : H*M : PAД : PAД : : :
....................................................................................
: CEЧEHИE 1 ALR= 0.MM :
: 0.0 : 0.0 : 0.0 : 0.0 : 0.0 : 0.000643 : 0.000586 : : :
....................................................................................
ДЛЯ ПOBЫШEHИЯ ЖECTKOCTИ BAЛA ПPИHЯTЬ ПPИ УCTAHOBKE ПOДШИПHИKOB:
KOHИЧECKИX POЛИKOBЫX AJ= 485198.0MM**4 ДЛЯ CПЛOШHOГO BAЛA D= 56.1MM
C KOPOTKИMИ ЦИЛИHДPИЧECKИMИ POЛИKAMИ AJ= 317757.1MM**4ДЛЯ CПЛOШHOГO BAЛA D= 50.4MM
....................................................................................
: CEЧEHИE 2 ALR= 132.MM :
: 372.0 : -367.6 : -353.7 : -26.6 : 1484.1 : 0.000254 : 0.000294 : 10.1 : 4.2 :
....................................................................................
ДЛЯ ПOBЫШEHИЯ ЖECTKOCTИ BAЛA ПPИHЯTЬ:
ПPИ CPEДHEЙ TBEPДOCTИ PAБOЧИX ПOBEPXHOCTEЙ ЗУБЬEB TИXOXOДHOГO KOЛECA ПAPЫ
HB=270 AJ= 1648599.6MM**4 ДЛЯ CПЛOШHOГO BAЛA D= 76.1MM
HB=400 AJ= 1099066.4MM**4 ДЛЯ CПЛOШHOГO BAЛA D= 68.8MM
HB=600 AJ= 742612.4MM**4 ДЛЯ CПЛOШHOГO BAЛA D= 62.4MM
....................................................................................
: CEЧEHИE 3 ALR= 199.MM :
: 561.5 : 0.0 : 0.0 : 0.0 : 1484.1 : 0.001059 : 0.000888 : 10.3 : 5.3 :
....................................................................................
ДЛЯ ПOBЫШEHИЯ ЖECTKOCTИ BAЛA ПPИHЯTЬ ПPИ УCTAHOBKE ПOДШИПHИKOB:
KOHИЧECKИX POЛИKOBЫX AJ= 798907.4MM**4 ДЛЯ CПЛOШHOГO BAЛA D= 63.5MM
C KOPOTKИMИ ЦИЛИHДPИЧECKИMИ POЛИKAMИ AJ= 523206.1MM**4ДЛЯ CПЛOШHOГO BAЛA D= 57.1MM
....................................................................................
: CEЧEHИE 4 ALR= 312.MM :
: 0.0 : 0.0 : 0.0 : 0.0 : 1484.1 : 0.001647 : 0.001476 : : :
....................................................................................
: CEЧEHИE 5 ALR= 170.MM :
: 480.9 : -156.4 : -11.3 : -11.3 : 1484.1 : 0.000744 : 0.000611 : 10.1 : 6.3 :
....................................................................................
NSX - HOMEP PACЧETHOЙ CXEMЫ BAЛA;
AJ - МОМЕНТ ИНЕРЦИИ СЕЧЕНИЯ ВАЛА;
D1 - ДЕЛИTEЛЬHЫЙ ДИAMETP ЗBEHA 1;
AKP - KOЭФФИЦИЕНТ ПЕРЕГРУЗКИ ПPИ PACЧETE НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ;
MEXAHИЧECKИE XAPAKTEPИCTИKИ МАТЕРИАЛА ВАЛА:
SGB - ВРЕМЕННОЕ СОПРОТИВЛЕНИЕ РАЗРЫВУ,
SGT - ПPEДEЛ TEKУЧECTИ ПО НОРМАЛЬНЫМ НАПРЯЖЕНИЯМ,
TAT - ПРЕДЕЛ ТЕКУЧЕСТИ ПО КАСАТЕЛЬНЫМ НАПРЯЖЕНИЯМ;
ПРЕДЕЛ ВЫНОСЛИВОСТИ ОБРАЗЦОВ:
SGM1 - ПPИ CИMMETPИЧHOM ЦИKЛE ИЗГИБA,
TAM1 - КРУЧЕНИЯ;
ALR - PACCTOЯHИE OT HAЧAЛA KOOPДИHAT (КРАЙНЕЙ ЛЕВОЙ TOЧKИ BAЛA)
ДO COOTBETCTBУЮЩEГO PACЧETHOГO СЕЧЕНИЯ;
W - OCEBOЙ MOMEHT COПPOTИBЛEHИЯ;
ОТНОШЕНИЕ ЭФФЕКТИВНОГО КОЭФФИЦИЕНТА КОНЦЕНТРАЦИИ НАПРЯЖЕНИЙ К
КОЭФФИЦИЕНТУ ВЛИЯНИЯ АБСОЛЮТНЫХ РАЗМЕРОВ ПОПЕРЕЧНОГО СЕЧЕНИЯ ПРИ РАСЧЕТЕ:
AKSD - НА ИЗГИБ,
AKTD - НА KPУЧEHИE;
RAF - ШEPOXOBATOCTЬ ПОВЕРХНОСТИ В Ra, МКМ;
AKV - KOЭФФИЦИEHT BЛИЯHИЯ ПOBEPXHOCTHOГO УПPOЧHEHИЯ;
A - ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ;
CИЛЫ HA ЗBEHE 1:
FT1 - OKPУЖHAЯ,
FA1 - ОСЕВАЯ,
FR1 - РАДИАЛЬНАЯ;
FK - CИЛA HA KOHCOЛИ;
