1.2 Выбор электродвигателя

1.2.1 Определение требуемой мощности электродвигателя

Р’_эд = Р_вых / _общ ,

где Р_вых –общая мощность на выходе, кВт.

_общ – общий КПД привода;

_общ= ₁₂₃₄₅₆⁴_оп_м ² где,

₁₂ – КПД прямозубой конической передачи 1-2;

₃₄– КПД косозубой цилиндрической передачи 3-4;

₅₆– КПД косозубой цилиндрической передачи 5-6;

_оп – КПД пар подшипников;

_м – КПД муфты

_общ = 0,96  0,97 0,97 0.99⁴ 0,98²= 0,833

Р_вых = F_t  V/10³, где F_t – Максимальное тяговое усилие ленты, Н ;

V – скорость транспортёра, м/с;

Р_вых = 1750  0,4/10³ = 0,7 кВт;

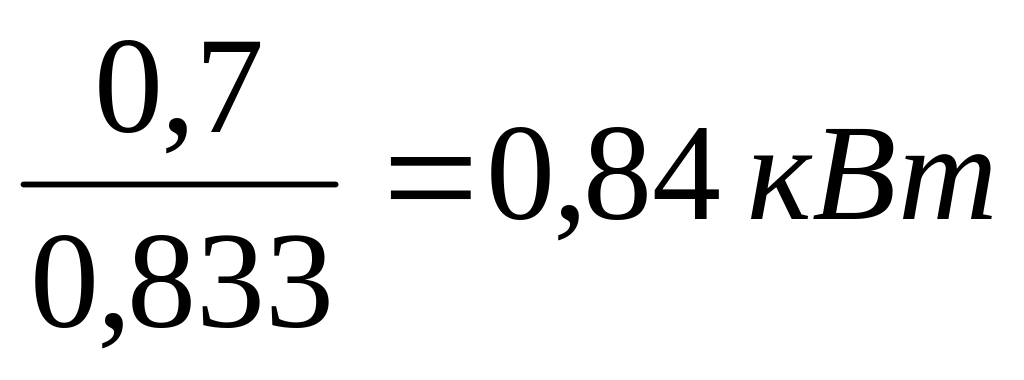

Р’_эд =

1.2.2 Определение требуемой частоты вращения вала

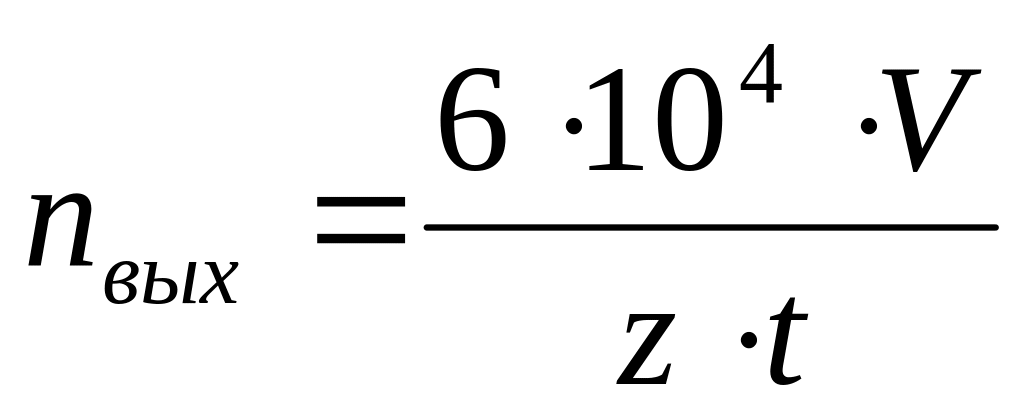

n_э.тр = n_выхi ₁₂i ₃₄i ₅₆ где,

i ₁₂ – рекомендуемое передаточное отношение передачи 1-2 i =2,5,

i ₃₄ – передаточное отношение передачи 3-4 i ₃₄ =4,

i ₅₆ – передаточное отношение передачи 5-6 i ₅₆ =4,

n_вых – требуемая частота вращения на выходе привода.

где z-число зубьев тяговой звёздочки ,

t- шаг тяговой звёздочки;

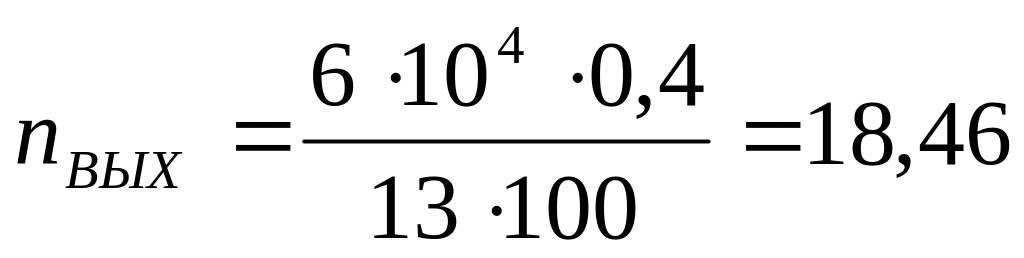

мин^-1

n_э.д= 18,46  2,5  4  4 =738,4 об/мин
