2.КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА
2.1.Исходные данные
2.1.1.Мощность, передаваемая валом 3: P3 := 3.8 êÂò
2.1.2.Угловая скорость вала 3: n3 := 105 îá/ìèí

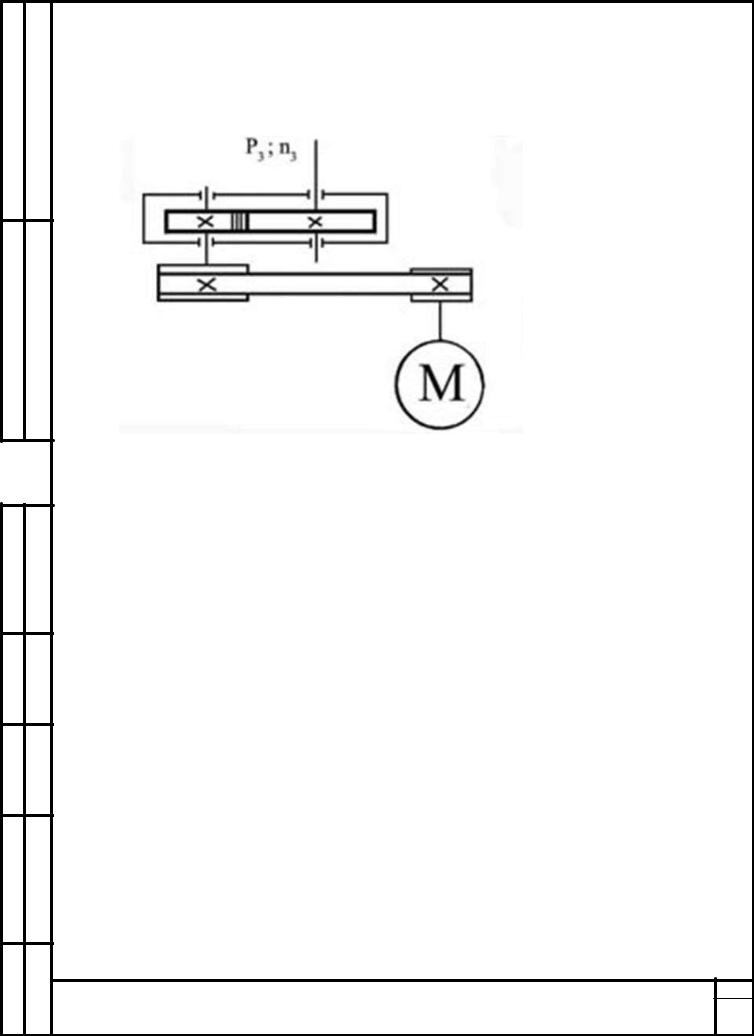

2.1.3.На рис.1 приведена кинематическая схема привода в соответствии с заданием
2.2. Определение мощностей, передаваемых валами
2.2.1.P3 = 3.8 кВт по заданию
2.2.2.На остальных валах мощность можно определить:
Pi-1 = Pi/η i-(i-1)
ãäå Pi - мощность, передаваемая валом i Pi-1-мощность, передаваемая валом i-1 ( 3; 2; 1 );
ηi-(i-1) - к.п.д. передач между i и i-1 валами
2.2.2.1.Значения η i-(i-1) для каждой передачи принимаем по рекомендациям см.[1] стр 5 а) η1 := 0.98 -для плоско-ременной передачи.
б) η2 := 0.97 -для цилиндрической прямозубой передачи в закрытом корпусе. в) ηпод := 0.99 -для одной пары подшипников.
2.2.2.2Общий КПД привода:
η := η1 η2 ηпод2 = 0.93
тогда: |
|
|
|
|
|
|
|
|
|
|
|
Âàë 3: |
|
P3 = 3.8 |
êÂò; |
|
|
|
|
|
|||
Âàë 2: |
|
P2 := |
|
|
|
P3 |
|
|
= 4 |
|
êÂò; |
|
η2 ηпод2 |
|
|||||||||
|
|
|
|
|
|
||||||
Âàë 1: |
|
P1 := |
P3 |
= 4.1 |
êÂò; |
|
|
||||
|
η |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
|
|
|
|
|
Лист
Перв. примен.
Справ. №
Инв. № подл. Подпись и дата Взам. инв. № Инв. № дубл. Подпись и дата
2.3. Выбор электродвигателя 2.3.1. Выбор электродвигателя ведем из условия:
Pдв.ном ≥ Pдв.тр
ãäå
Pдв.тр - требуемая мощность электродвигателя
Pдв.ном - мощность двигателя, указанная в каталоге на двигатели
Pдв.тр := P1 = 4.1 êÂò
2.3.2. Характеристика принятого двигателя.
По таблице 17.7 [2] стр 296 по требуемой мощности выбираем трехфазный асинхронный электродвигатель 4A112М4УЗ единой серии 4А с короткозамкнутым ротором, с мощностью Pэдв := 5.5 êÂò,
синхронной частотой вращения nсин := 1500 об/мин и скольжением s := 3.31 %, закрытый, обдуваемый. 2.3.2.1. Скорость вала двигателя
n1 := nсин − nсин 100s = 1450 îá/ìèí;
2.4. Разбивка передаточного числа привода . 2.4.1. Требуемое передаточное число привода .
U0 := |
n1 |
|
= 13.8 |
|
|
n3 |
|
||||
|
|
|
|
||
2.4.2. Передаточное |
число привода представим в виде |
||||
U0 = U1_2 U2_3 |
|
||||
ãäå |
U1_2 := |
2.75 - передаточное число плоско-ременной передачи; |
|||
U2_3 := 5 - передаточное число зубчатой передачи;
U0рас := U1_2 U2_3 = 13.8
2.5. Расчет частот вращений валов 2.5.1. Используем зависимость
ni+1 = ni/U i-(i+1)
Âàë 1: n1 = 1450 îá/ìèí;
Âàë 2: n2 := n1 = 527 îá/ìèí;
U1_2
Âàë 3: n3. := n2 = 105 îá/ìèí;
U2_3
2.5.2Расчет угловых скоростей валов ωi = π·ni/30
Âàë 1: ω1 := π30n1 = 152 ñ-1;
Âàë 2: ω2 := π30n2 = 55.2 ñ-1;

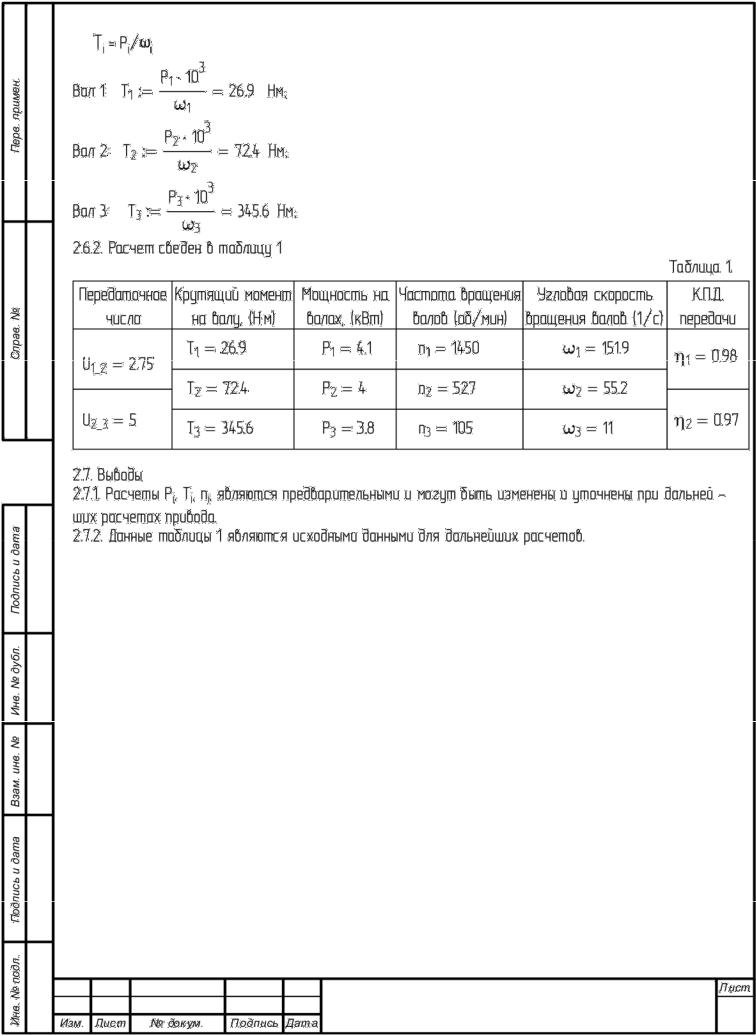

Âàë 3: ω3 := π30n3 = 11 ñ-1; 2.6. Расчет крутящих моментов
