1. Техническое задание.
Рассчитать редуктор, если заданы:
требуемая мощность Nт = 3,5 кВт;
частота вращения nт = 30 об/мин.
1 – электродвигатель;
2 – муфта;
3 – редуктор.
Рис.1. Двухступенчатый горизонтальный цилиндрический
соосный косозубый редуктор
2. Выбор электродвигателя и кинематический расчет.
2.1. Расчет КПД.
По таблице 2.1 [1] выбираем КПД механических передач.
КПД закрытой зубчатой передачи с цилиндрическими колесами η1 = 0,98. Потери на трение в подшипниках на обе пары каждого вала η2 = 0,99.

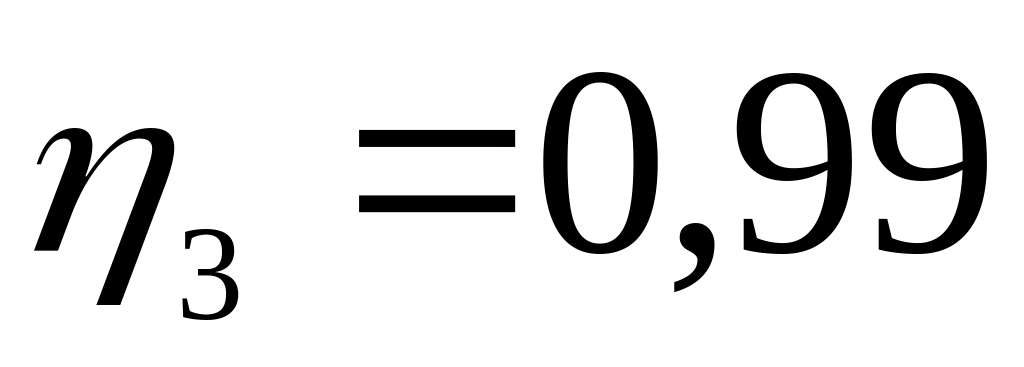

КПД муфты
.
Общий КПД привода:
.
2.2.Определение требуемой мощности двигателя.
.
По таблице 2.2 [1] по требуемой мощности подбираем двигатель серии
АОП2-42-6 с Nном = 4кВт, n = 955об/мин.
По таблице 2.3 [1] подбираем диаметр вала ротора dдв = 32 мм.
2.3. Определение передаточных отношений.
Общее передаточное отношение привода:
.
Намечаем частные передаточные отношения редуктора.
По формулам из таблицы 1.3 [3] имеем:
;
.
Получаем
.

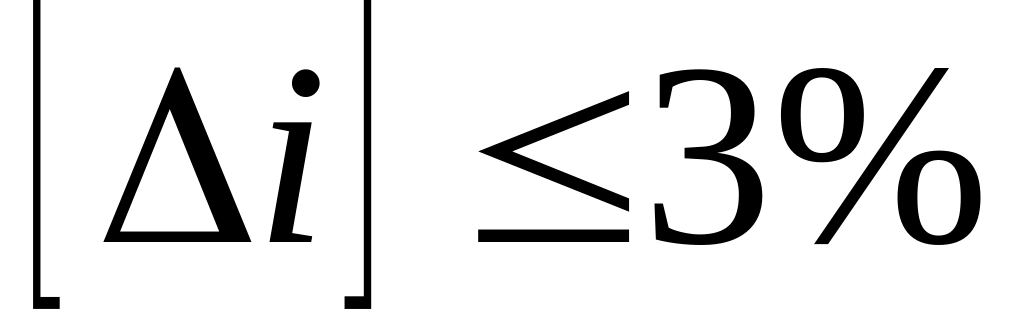

Отклонение
,
что меньше допускаемого
.
Частоты вращения и угловые скорости валов редуктора:
ведущего вала редуктора
;
;
промежуточного вала редуктора
;
;
ведомого вала редуктора
;
.
2.4. Определение вращающихся моментов на валах.
Вращающийся момент
на валу электродвигателя (на входном
валу редуктора):
.
Вращающийся момент
на промежуточном валу редуктора:
.
Вращающийся момент на выходном валу редуктора:
.
3. Расчет зубчатых колес редуктора.
Рис.2. Кинематическая схема цилиндрического двухступенчатого соосного редуктора
Так как в задании нет особых требований в отношении габаритов передачи, выбираем материалы со средними механическими характеристиками. По таблице 3.3 [2] принимаем для шестерен сталь 45 улучшенную с твердостью НВ 230; для колес сталь 45 улучшенную с твердостью НВ 200.
Редуктор нереверсивный, предназначен для длительной эксплуатации; работа односменная; валы установлены на подшипниках качения.
