5.2 Расчет подшипников на тихоходном валу
Определение сил, нагружающих подшипник

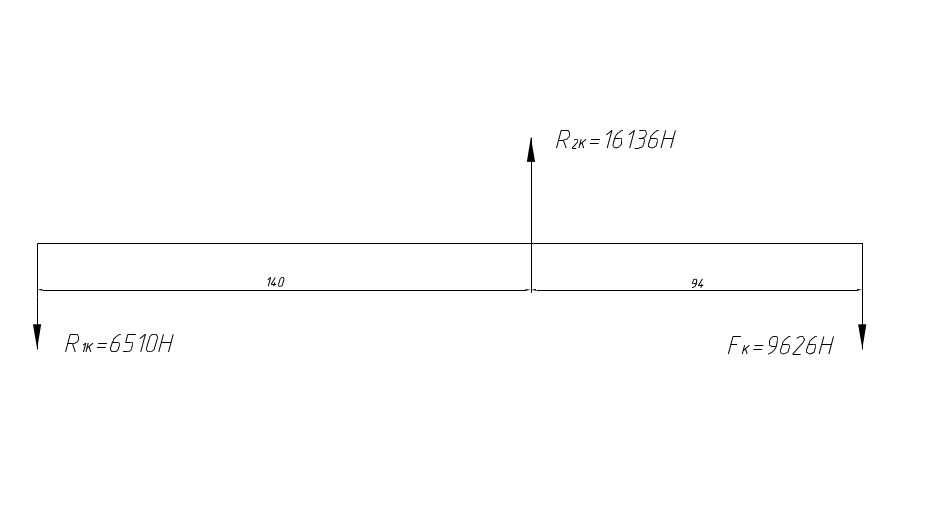

Реакции от консольной силы:

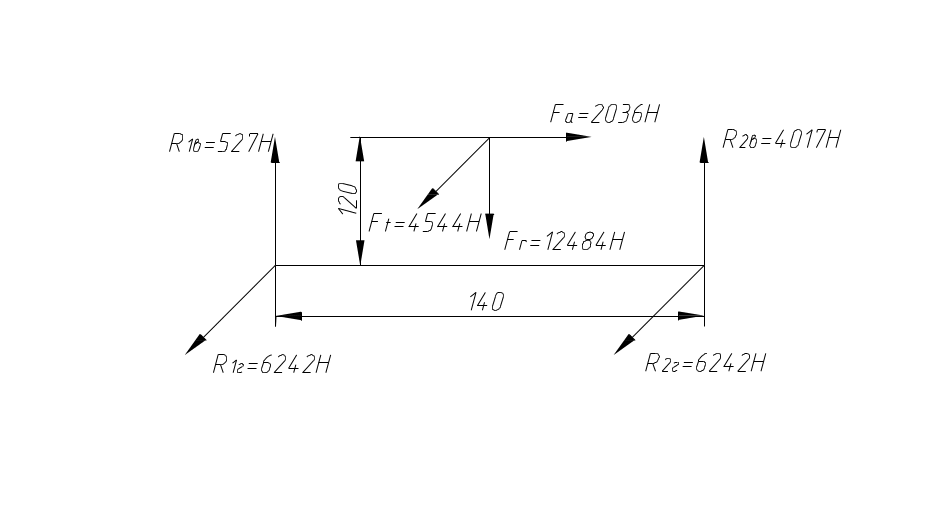

Реакции от сил в зацеплении:

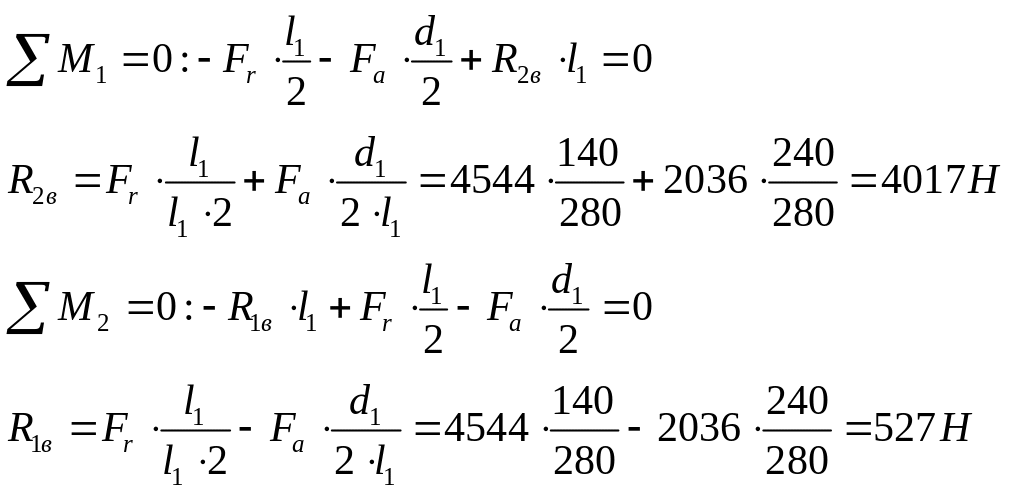

-вертикальные
составляющие:

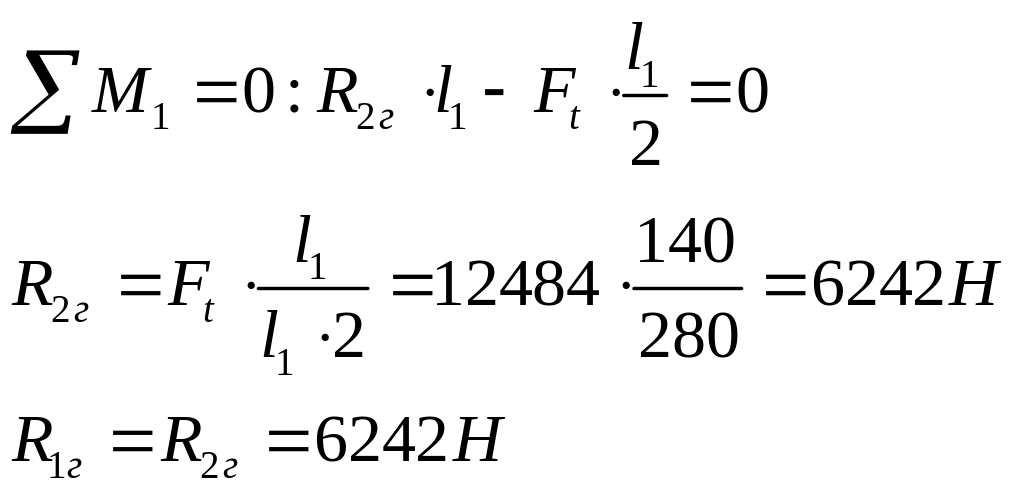

-горизонтальные составляющие:
-полные реакции:

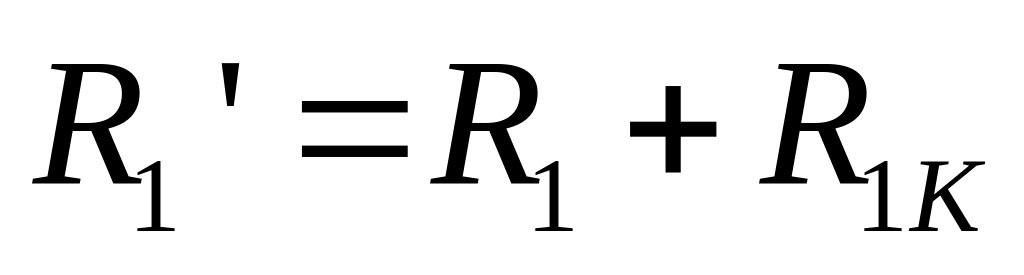

-полные реакции на валу:
Расчет на ресурс
Выбран
подшипник 7214А ГОСТ 27365-87 с параметрами:
d=70 мм , D=125 мм , В=24 мм, Cr
= 110.0 кH,
Cor
= 89.0 кH,
e=0.42,
Y=1.4.

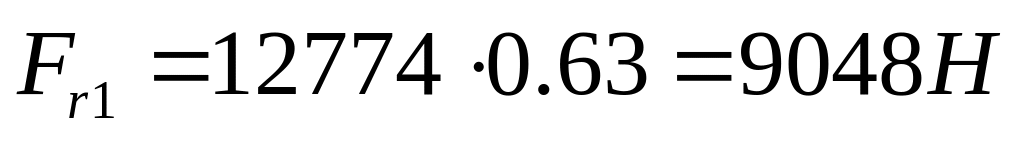

Радиальная
сила:
,
где
- коэффициент эквивалентности. Для
режима нагружения II
.
Минимально допустимые осевые нагрузки:

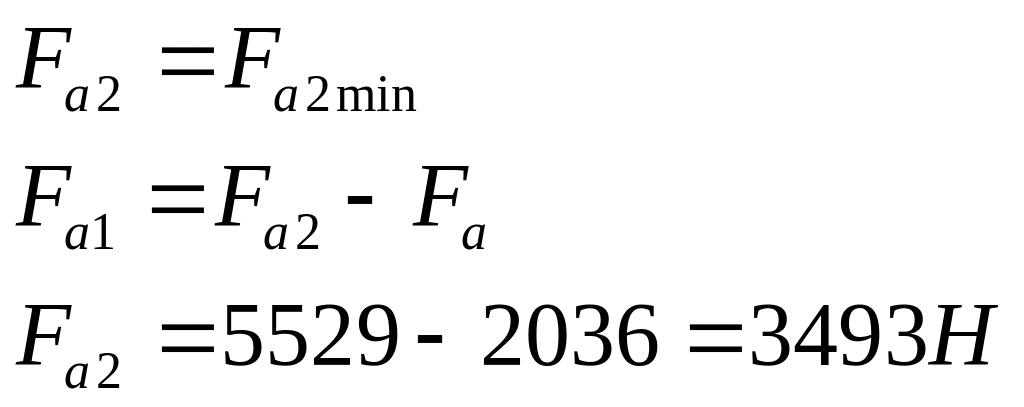

Осевые нагрузки:
Эквивалентная
радиальная динамическая нагрузка:
,
где
V-
коэффициент вращения кольца, V=1
при вращении внутреннего кольца
подшипника относительно направления
радиальной нагрузки,
- коэффициент безопасности, по таблице
,
- температурный коэффициент,
,
принимаем X=0.4.
Расчетный
ресурс:
где
- коэффициент долговечности, по таблице
,
- коэффициент, характеризующий совместное
влияние на долговечность особых свойств
металла деталей подшипника и условий
его эксплуатации,
.
Расчетный ресурс больше требуемого, следовательно, выбранный подшипник подходит.
5.3 Расчет подшипников на промежуточном валу

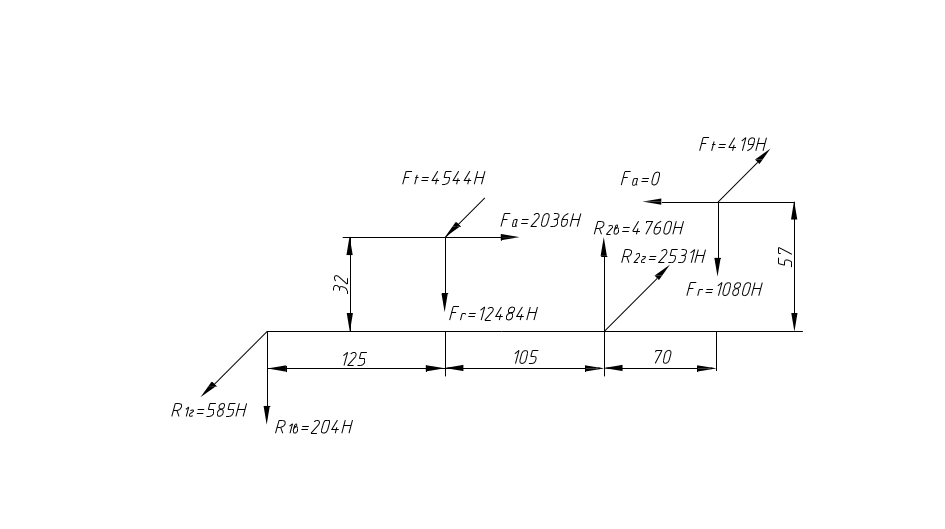

Определение сил, нагружающих подшипник
-вертикальные составляющие:
-горизонтальные составляющие:
-полные реакции:
Расчет на ресурс
Для левой опоры выбраны подшипники 1027308А и 67208A ГОСТ 27365-87 с параметрами: d = 40 мм, D = 90 мм, В = 23 мм, Cr = 69.3 кH, Cor = 54.0 кH.
Для правой опоры выбран подшипник 42209 ГОСТ 8328-75 с параметрами:
d = 45 мм, D = 85 мм, В = 19 мм, Cr = 44.0 кH, Cor = 25.5 кH.
Для левой опоры: радиальная сила , где - коэффициент эквивалентности. Для режима нагружения II .
Эквивалентная радиальная динамическая нагрузка: , где - коэффициент безопасности, по таблице ; - температурный коэффициент, , V- коэффициент вращения кольца, V=1 при вращении внутреннего кольца подшипника относительно направления радиальной нагрузки.
Принимаем
X=0.67; Y=0.67ctg28=1.3,
.
Расчетный
ресурс:
где
- коэффициент долговечности, по таблице
;
- коэффициент, характеризующий совместное
влияние на долговечность особых свойств
металла деталей подшипника и условий
его эксплуатации,
,
.
Расчетный ресурс больше требуемого, следовательно, выбранный подшипник подходит.
Для правой опоры: эквивалентная радиальная динамическая нагрузка:
, где V- коэффициент вращения кольца, V=1 при вращении внутреннего кольца подшипника относительно направления радиальной нагрузки, - коэффициент безопасности, по таблице ; - температурный коэффициент, , Х=1, Y=0.
Расчетный ресурс (долговечность) подшипника (ч):
где
- коэффициент долговечности, по таблице
;
- коэффициент, характеризующий совместное
влияние на долговечность особых свойств
металла деталей подшипника и условий
его эксплуатации,
.
Расчетный ресурс больше требуемого, следовательно, выбранный подшипник подходит.
