2.КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА

2.1.Исходные данные

2.1.1.Окружное усилие на звездочке: F3 = 8.9кН;

2.1.2.Скорость цепи: Vц = 0.63м/сек;

2.1.3.Шаг цепи трансортера: Pзв = 100мм;

2.1.4.Число зубьев: Z = 9;

2.1.5.Режим нагружения: Iн = 2;

2.1.6.Расчетный ресурс: ts = 10000часов;

2.1.7.Производство: P = 1000штук/год;

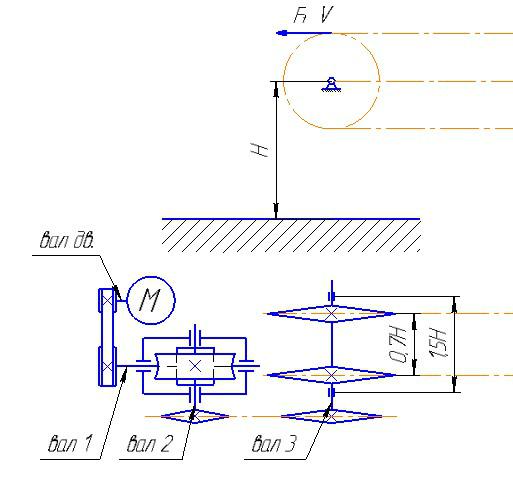

2.1.8.На рис.1 приведена кинематическая схема привода в соответствии с заданием

Рис.1 Кинематическая схема

2.2. Определение мощностей, передаваемых валами.

2.2.1.Определение мощности, передаваемым валом4. P3 = F3 Vц = 8.9 0.63 = 5.6 кВт

2.2.2.Значения ηi для каждой передачи принимаем по рекомендациям

a) η1 = 0.87 - КПД червячной передачи; б) ηр = 0.95 - КПД ременной передачи; в) ηц = 0.94 - КПД цепной передачи;

г) ηпод = 0.99 - КПД одной пары подшипников.

2.2.3Общий КПД привода:

η= η1 ηц ηпод3 ηр = 0.87 0.94 0.993 0.95 = 0.75

с. 5 [2] с. 7 [2]

с. 5 [2]

2.2.5. Передаточные числа ступеней привода представим в виде

2.2.6 Требуемая частота вращения вала электродвигателя: nтр = n3 Uобщ = 41 71.3 = 2921.3 об/мин;

2.3. Выбор электродвигателя.

2.3.2. Характеристика принятого двигателя.

По таблице 24.9 с 459 [2] по требуемой мощности выбираем трехфазный асинхронный электродвигатель АИР132S4 ТУ 16-525.564-84 единой серии АИР с короткозамкнутым

2.5.1. Используем зависимость

ni = ni/U i-1+i

Вал дв: nдв = 2940 об/мин;

с. 5 [2]

с. 6 [2]

с. 5 [2]

с. 5 [2]

с. 8 [2]
