Министерство образования и науки Российской Федерации Государственное бюджетное образовательное учреждение высшего образования

«Казанский Национальный Исследовательский Технический Университет им. А. Н. Туполева - КАИ»

Кафедра Машиноведения и инженерной графики

Ministry of Education and Science of the Russian Federation

Federal State Government-Funded Educational Institution

of Higher Education

KAZAN NATIONAL RESEARCH TECHNICAL UNIVERSITY named after A.N.TUPOLEV

Department of "Mechanical Engineering and Engineering Graphics"

Explanatory note to the course project for the discipline: "Machine parts and principles of design".

Kazan. 2017

Содержание

Аннотация……………………………………………………………………….. 4 Аналитический обзор………………………………………………….............6 Введение ………………………………………………………………................7 1.Задание………………………………………………………………………….8

2.Кинематический расчёт привода и выбор электродвигателя ……............ 9

3.Определение ориентировочных размеров валов…………………..............11

4.Расчет закрытой тихоходной передачи……………………………………13

5.Расчет закрытой быстроходной передачи …………………………. …….20

6.Расчет открытой цилиндрической передачи……………………….. …….28

7.Эскизная компоновка……………………………………………………….29

8.Проектирование валов………………………………………………. …….30

9.Расчет вала на усталостную прочность…………………………………….46

АННОТАЦИЯ

Входе выполнения данного курсового проекта проектируется привод ленточного конвейера с детальной разработкой цилиндрического двухступенчатого соосного редуктора, выполненного по условиям удобства смазки.

Входе выполнения курсового проекта подбирается электродвигатель, выполняется кинематический расчет привода, расчет двух цилиндрических зубчатых передач, расчет конструктивных размеров корпуса, подбираются шпонки, шлицы и проводятся соответствующие расчеты на прочность и выносливость, проводится уточненный расчет валов, выбирается сорт масла для смазки редуктора.

Редуктор конструируется и вычерчивается на листе формата А1 в соответствии с ГОСТом.

Данный редуктор предназначен для эксплуатации в умеренных условиях.

ANNOTATION

When we made this course project we design belt drive with the detailed design of cylindrical two-stage coaxialreducer which performed according the terms of the convenience of lubrication.

We chose motor drive, performed kinematic calculations, calculation of two cylindrical gears, the calculation of the construction case size, made the corresponding calculations for strength and endurance, produced a refined calculation of shafts, chose grade of oil for the lubrication of the gear.

Reducer is designed and drawn on a sheet of A1 format in accordance with GOST.

This reducer is designed for using in moderate conditions.

ВВЕДЕНИЕ

Машины предназначены для обеспечения или замены физического и умственного труда и повышения его производительности. Оснащение отраслей народного хозяйства современными машинами свидетельствует об уровнеих технического прогресса.

Основными требованиями являются работоспособность, надежность, технологичность и экономичность.

При конструировании и изготовлении машин должны строго соблюдаться требования ГОСТ.

Основными направлениями развития отечественного машиностроения являются:

увеличение мощности и производительности машин;

быстроходность и равномерность хода;

повышение КПД;

точность работы;

автоматизация рабочих циклов;

взаимозаменяемость.

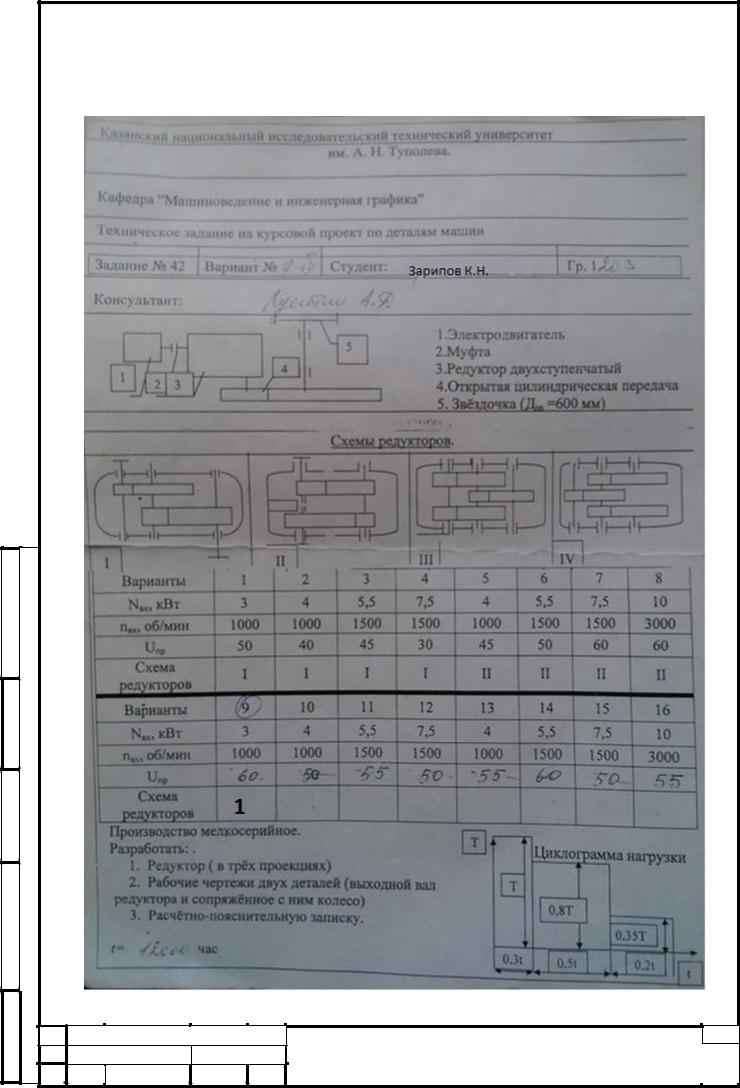

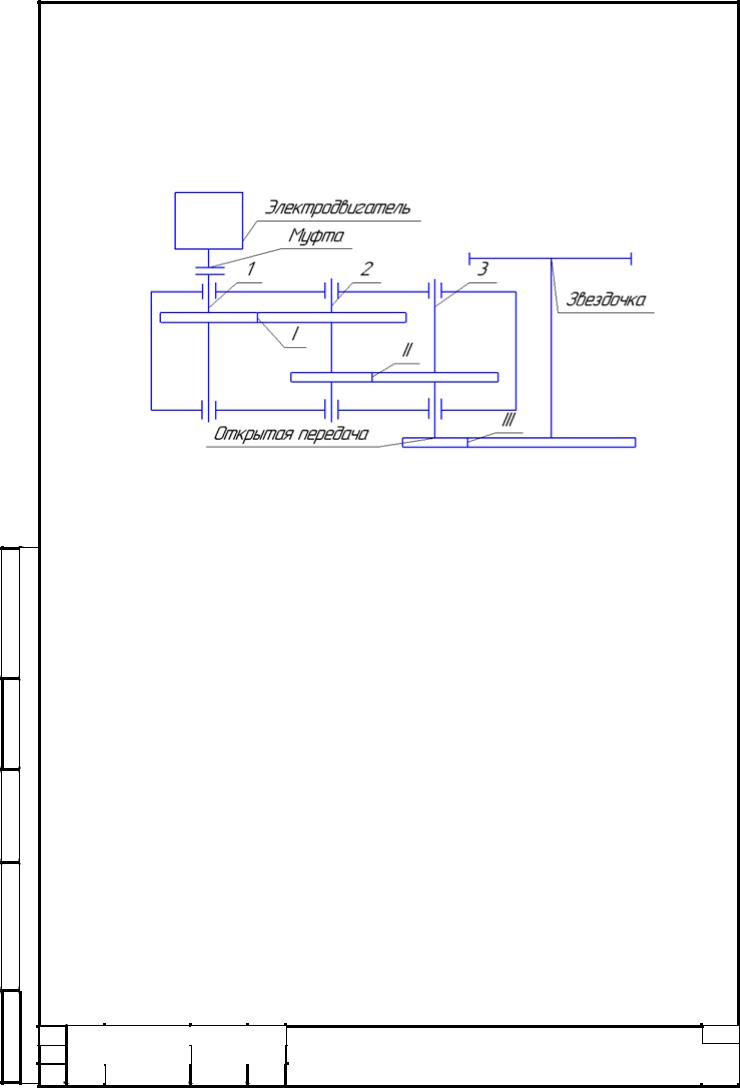

1 ЗАДАНИЕ

Исходные данные:

= 7.5 кВт nвх=1500 об/мин Uпр=50

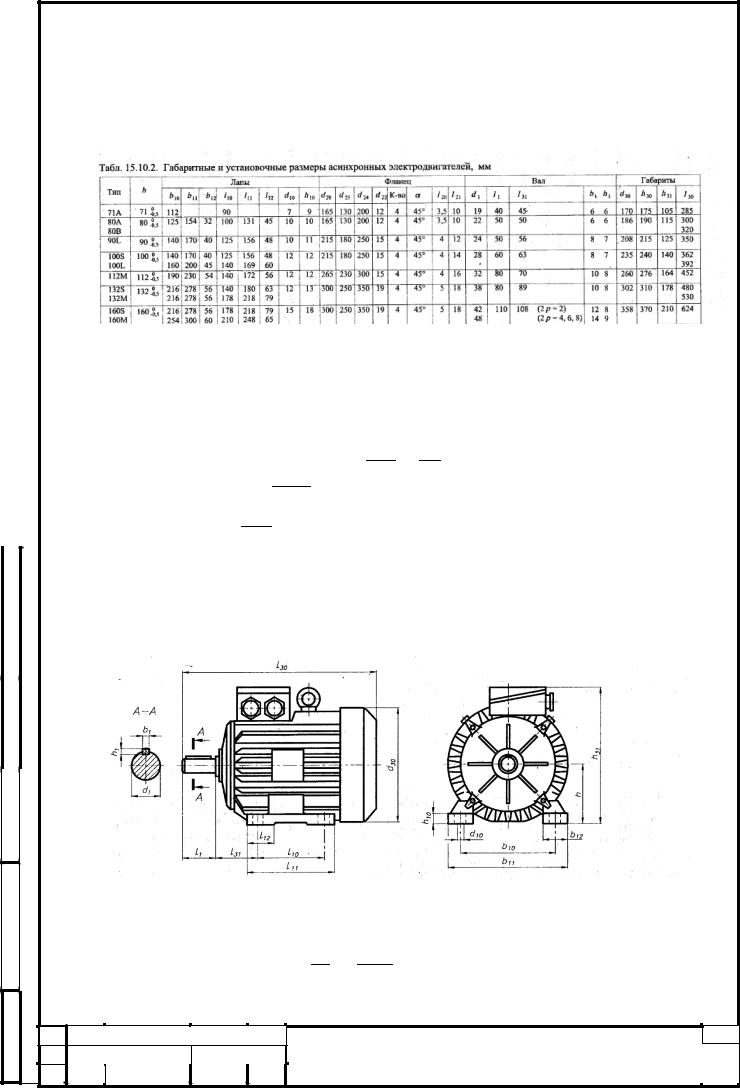

2.Кинематический расчет привода и подбор электродвигателя.

э = 7.7 кВтэдв = 1455 мин−1

эдв = 34 мм

2.3. Определим передаточные числа передач привода.

Примем передаточное число III передачи = 3 ÷ 5 Тогда передаточное число редуктора ред найдем как:

пр 50ред = = 5 = 10

= 0,88√ ред = 2,8 - передаточное число II передачи

I = ред = 3,55 - передаточное число I передачи

II
