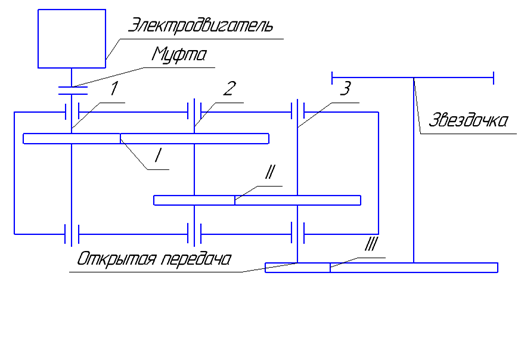

2.Кинематический расчет привода и подбор электродвигателя.
2.1 Определение коэффициента полезного действия привода
– коэффициент полезного действия I
передачи
–
коэффициент полезного действия II
передачи
–
коэффициент полезного действия III
передачи
0,99–
коэффициент полезного действия пары
подшипников качения
–
коэффициент полезного действия муфты
2.2 Выбор электродвигателя

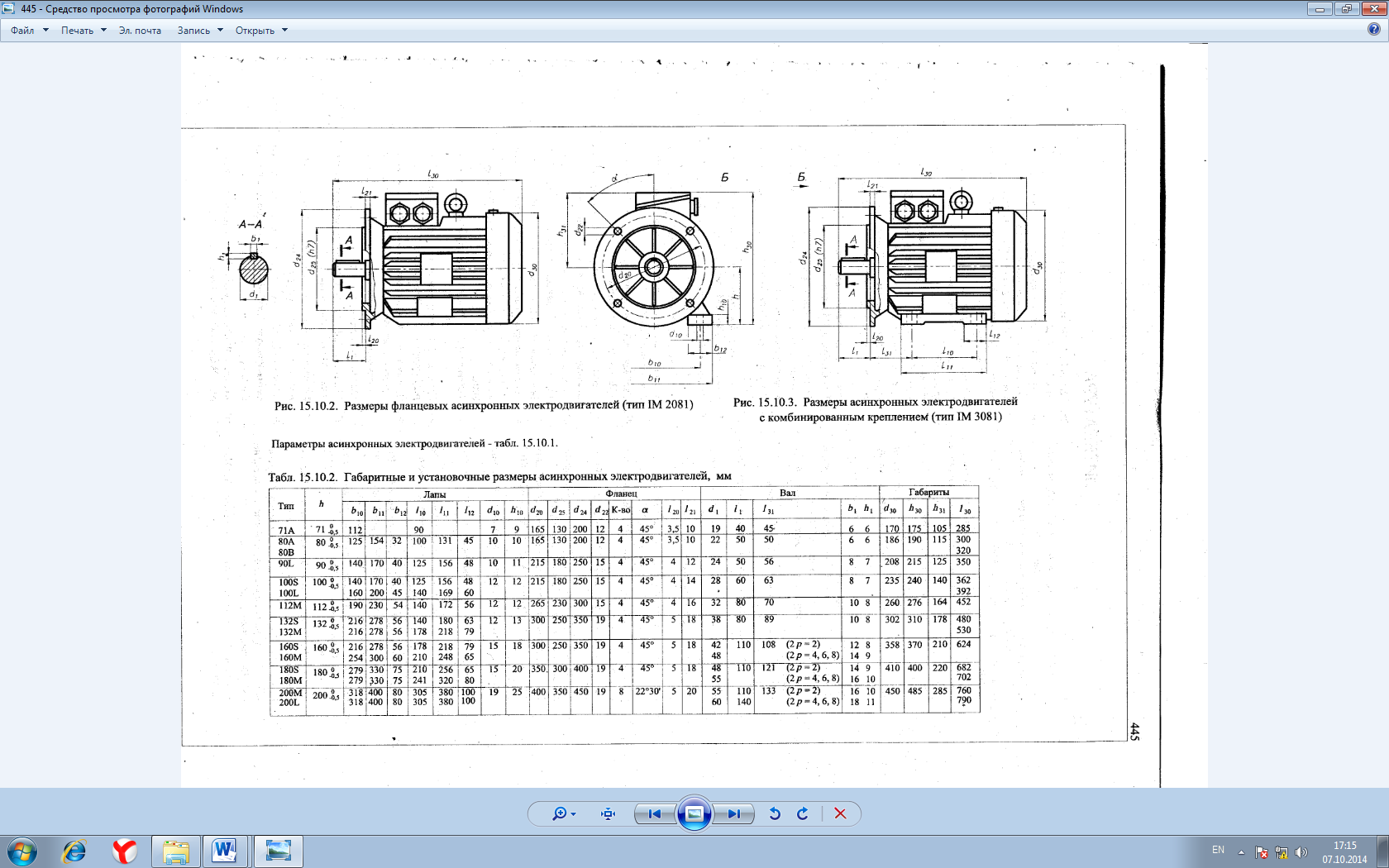

Используя справочные материалы по электродвигателям, находим
типоразмер двигателя, удовлетворяющего заданным значениям мощности и

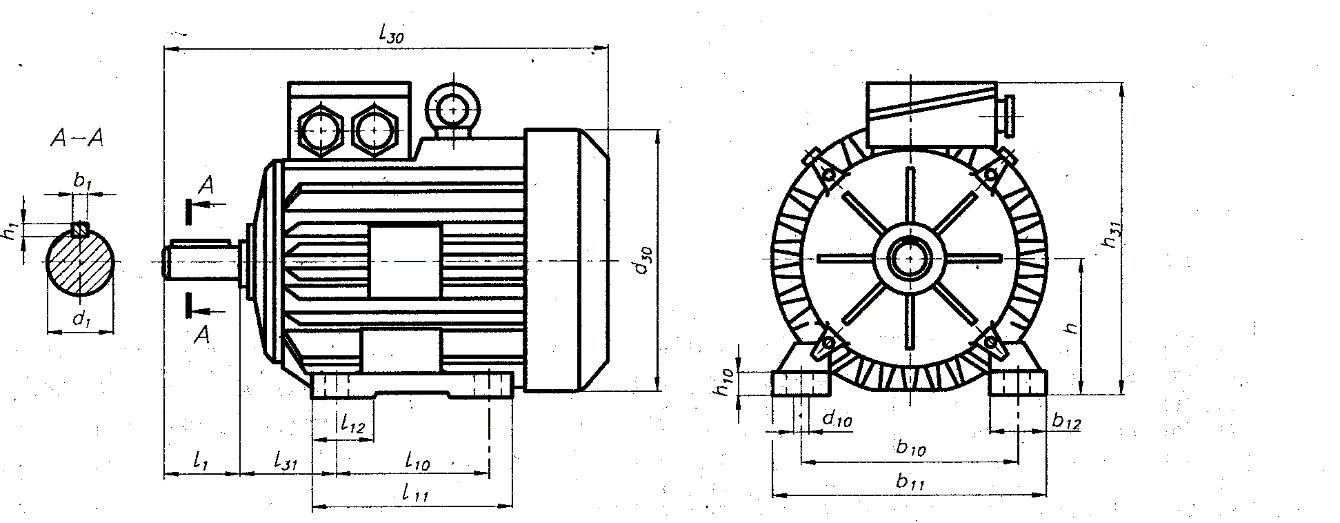

частоты вращения его вала. В данном случае это двигатель 4А132S4Н3
Его технические характеристики:
2.3. Определим передаточные числа передач привода.
Примем
передаточное число III
передачи
Тогда передаточное число редуктора
найдем как:
=
2,8 - передаточное число II
передачи
- передаточное число I
передачи
Тогда:
50=50
2.5. Определяем частоты вращения валов:
n1= nэ=1455 об/мин
n2
=
об/мин
2.6. Определяем крутящие моменты на валах, начиная с вала двигателя:
;
Н*мм;
2.7. Полученные результаты представим в виде таблицы:
Таблица 2.
-
Частота вращения вала, об/мин
Моменты на валах, Нмм
nэ= 1455
Tэ =
n1=1455
T1 =
n2 = 410
T2 =
n3 = 146
T3 =
n4=29
T4 =
nзв= 29
TЗВ =

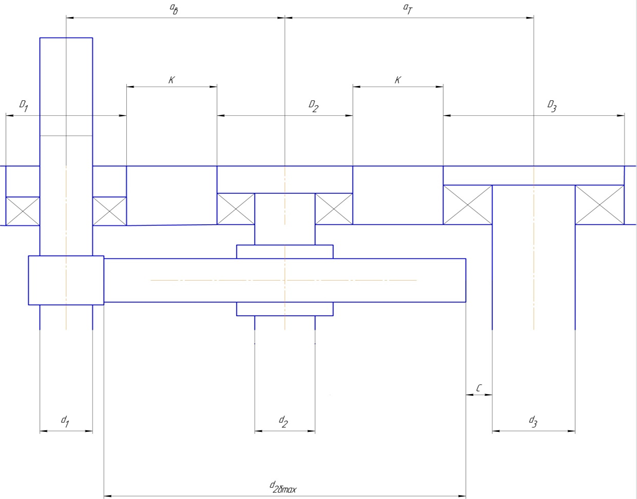

3. Ориентировочный расчет валов редуктора.
Определим необходимые диаметры валов при наличии только деформации кручения. Расчет ведется при заниженных допускаемых касательных напряжений.
3.1. Исходные данные:
T1 = Нмм;
Т2 = Нмм;
Т3 = Нмм;
Т4 =
Нмм;
3.2. Определяем ориентировочные диаметры валов:
Где Т – крутящий момент, передаваемый валом;
[τ] – заниженное допускаемое напряжение на кручение
Диаметр входного вала редуктора:
d1
dэ
(dэ=32 мм).
Стандартизуем и принимаем d1
= 35 мм.
.
Стандартизуем и принимаем d2
= 40 мм.
.
Стандартизуем и принимаем d3
= 45 мм.
.
Стандартизируем и принимаем
d4 =75мм.

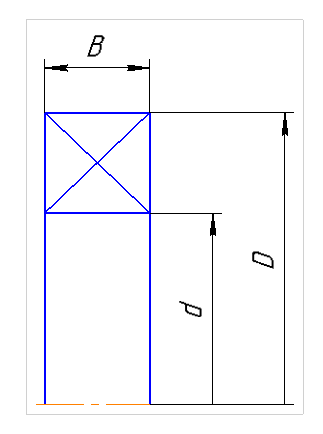

3.3. По диаметрам валов подбираем в первом приближении шариковые радиальные однорядные подшипники, легкой и средней серии, со следующими геометрическими параметрами:
-
Вал
d, мм
D, мм
B, мм
1
40
90
18
2
40
90
18
3
50
110
20
4
80
125
22
4. Расчет закрытой тихоходной передачи.
4.1 Исходные данные:
T1=169600
;
Т2=456000 ;
n1 = 410 об/мин;
U=2,8;
t=12000 ч.
тmin=
+ 55 =
+ 55 = 155 мм
