7. Расчет подшипников.
Расчет подшипников быстроходного вала.

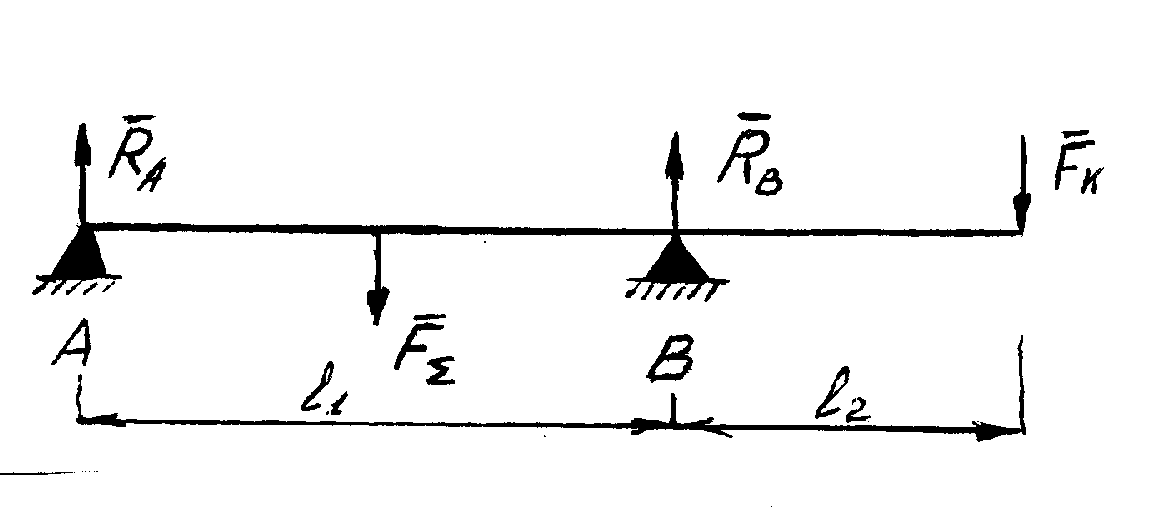

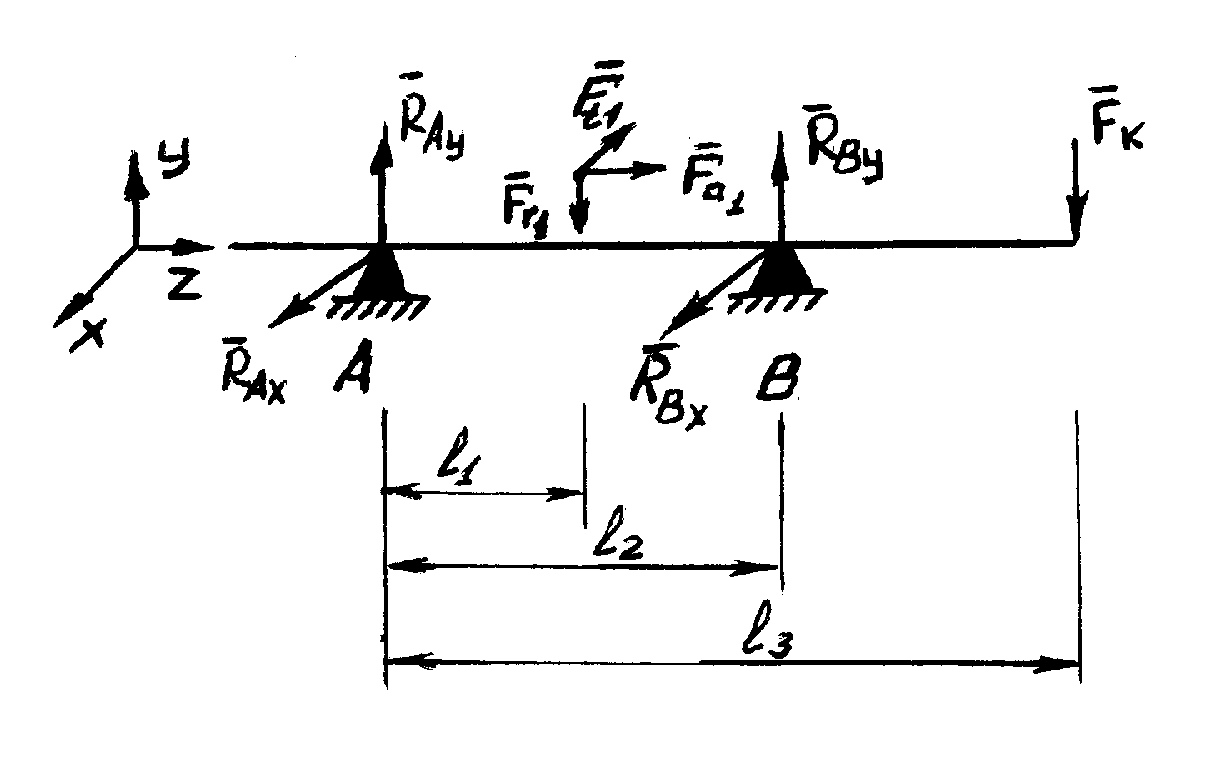

Расчетная схема

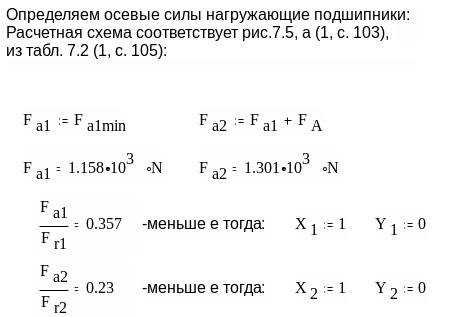

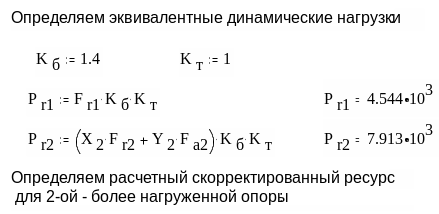

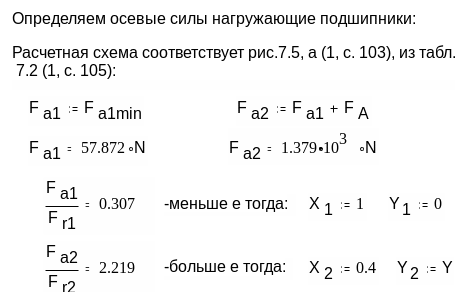

Предварительно выбираем роликовые конические однорядные подшипники повышенной грузоподъемности по
ГОСТ 27365-87 с внутренним диаметром 25 мм.

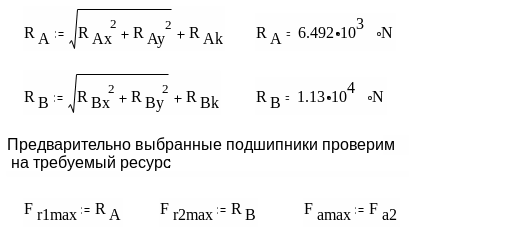

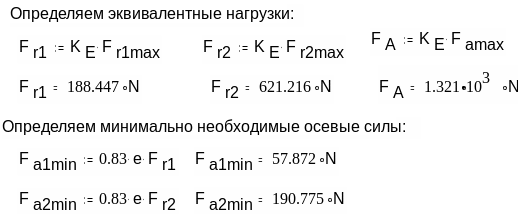

Так как расчетный ресурс больше требуемого, то подшипник 7205А пригоден.
Подшипники в левой опоре устанавливаются в стакан. Для крепления подшипников на валах применяют шлицевую гайку, которая от самопроизвольного отвинчивания стопорится многолапчатой шайбой.
Крепление в корпусе: подшипники в левой опоре с одной стороны сверху поджимаются компенсаторным кольцом, которое в свою очередь сжимается крышкой, а снизу после многолапчатой шайбы устанавливаем дополнительное кольцо, улучшающее контакт подшипника с шайбой. Подшипник в правой опоре упирается в выступ вала, а с другой стороны он крепится пружинным упорным плоским кольцом.
Регулировка подшипников: производится набором прокладок, устанавливаемых под фланец крышки подшипников. Для этой цели применяют набор тонких металлических прокладок.
Расчет подшипников тихоходного вала.
Расчетная схема и схема установки подшипников аналогично опорам вала червяка.
Предварительно выбираем роликовые конические однорядные подшипники 7210А с внутренним диаметром 50 мм.
Так как расчетный ресурс больше требуемого, то подшипник 7210А пригоден.
Из-за осевых сил выбираем подшипники конические радиальные, которые устанавливаются враспор. Подшипники крепятся с одной стороны за счет выступа в ступице червячного колеса, а с другой стороны крышкой подшипников. Регулировка производится аналогичным образом – с помощью набора металлических прокладок.
Расчет подшипников приводного вала.
Для опор приводного вала предварительно выберем шариковые радиальные сферические подшипники лёгкой серии по ГОСТ 28428-90. Подшипник 1210 с внутренним диаметром 50 мм.

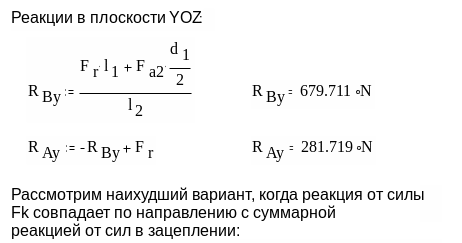

Расчетная схема

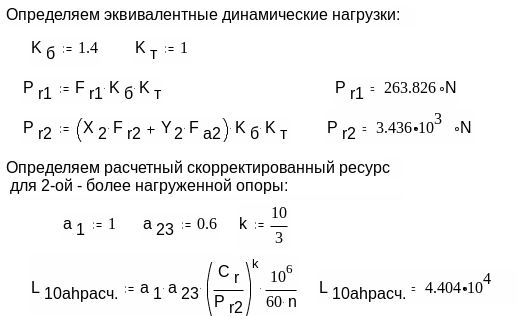

Так как расчетный ресурс больше требуемого, то подшипник 1210 подходит.
Выбор посадок подшипников.
По табл. 7.8 и 7.9 (1, с. 131) выбираем допуск наружного и внутреннего колец подшипников. Для всех используемых подшипников - допуск внутреннего кольца - к6; допуск наружного кольца - Н7.
8. Расчет валов на прочность.
8.1. Расчет быстроходного вала.

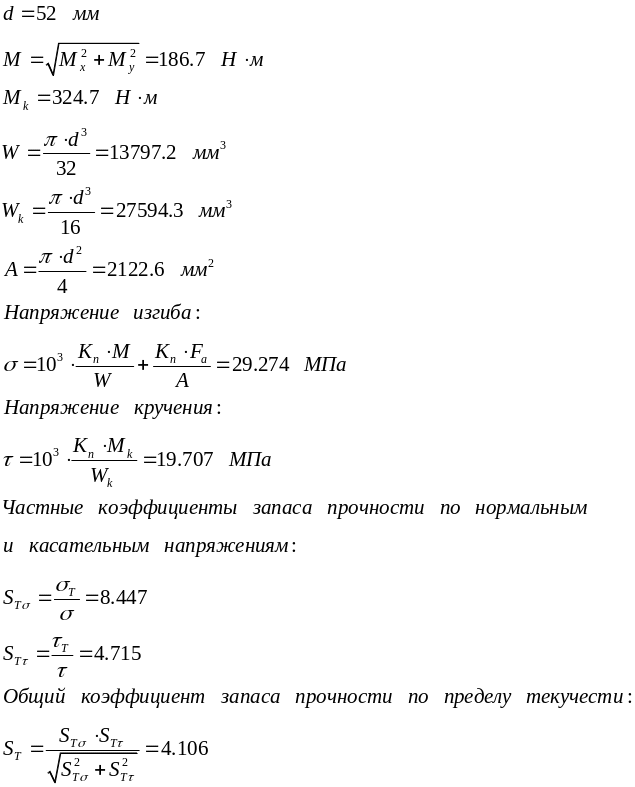

На основании эпюр моментов предположительно опасным является сечение , проходящее через червяк (сечение 1).

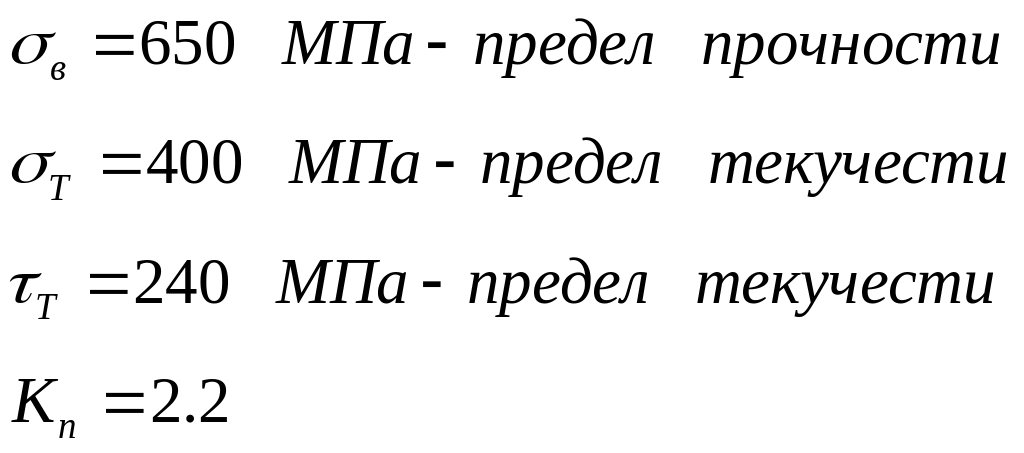

Материал червяка – сталь 20Х. Отсюда:

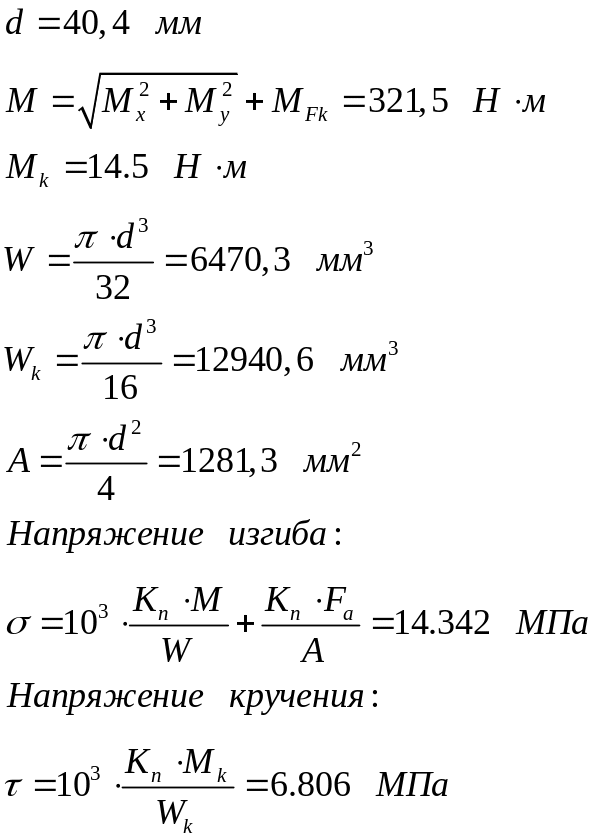

Рассчитаем сечение 1:
Так
как
,статическая
прочность вала обеспечивается
Расчет тихоходного вала.
На основании эпюр моментов предположительно опасными являются сечение, проходящее через посадочное место колеса перпендикулярно оси вала (сечение 1) и сечение В.
Материал вала – сталь 45. Отсюда:
Рассчитаем сечение 1:
Так как ,статическая прочность вала обеспечивается.
Рассчитаем сечение В :

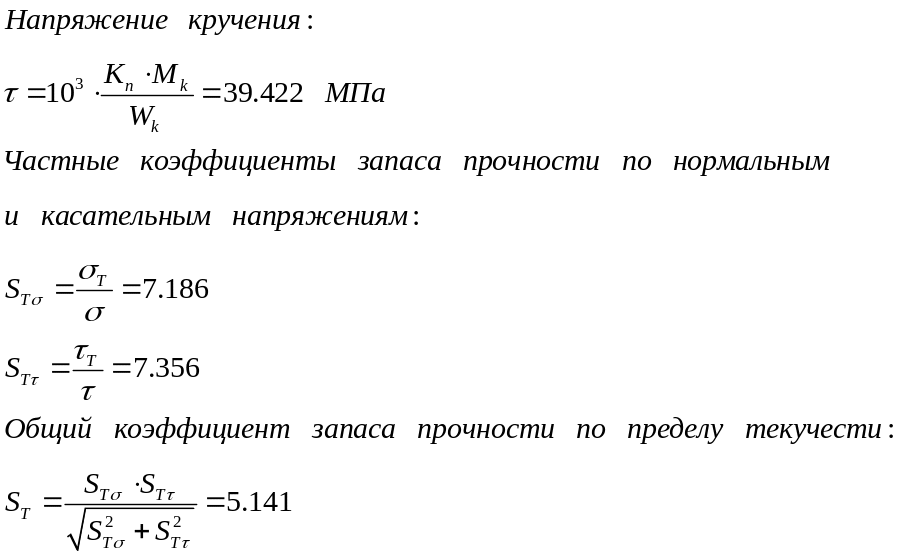

Так как ,статическая прочность вала обеспечивается
8.3. Расчет приводного вала.
Помимо окружной силы на барабане , на приводной вал действует ещё и сила начального натяжения Fn:

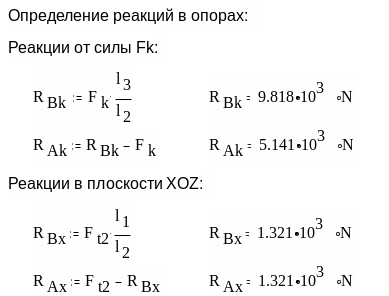

На основании эпюр моментов предположительно опасным
явлвется сечение 1. .

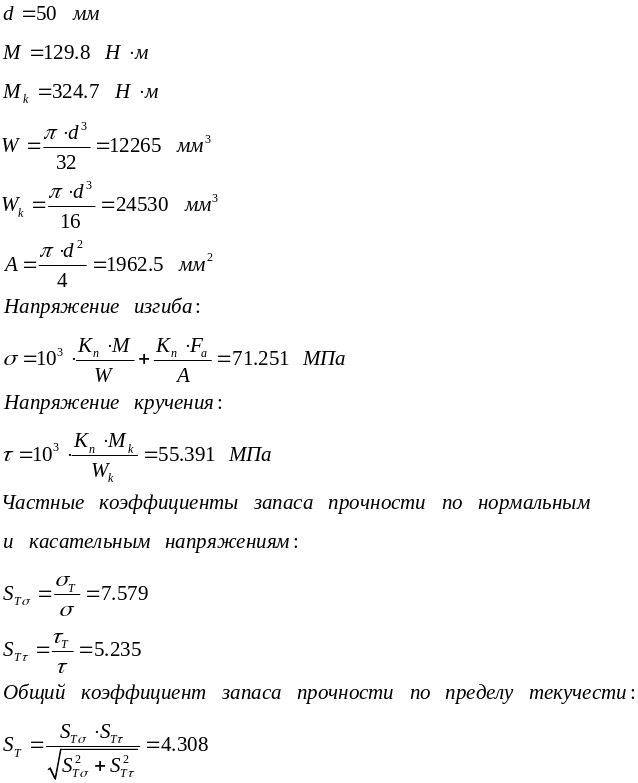

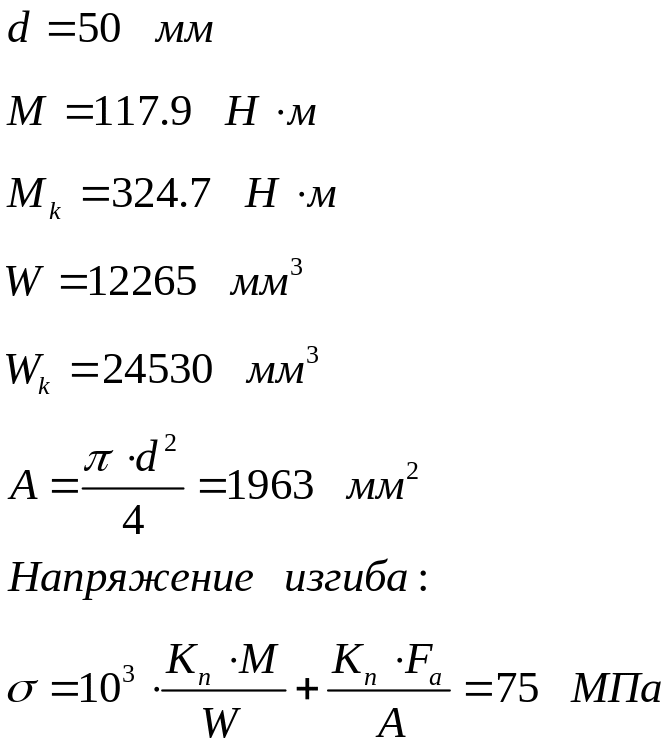

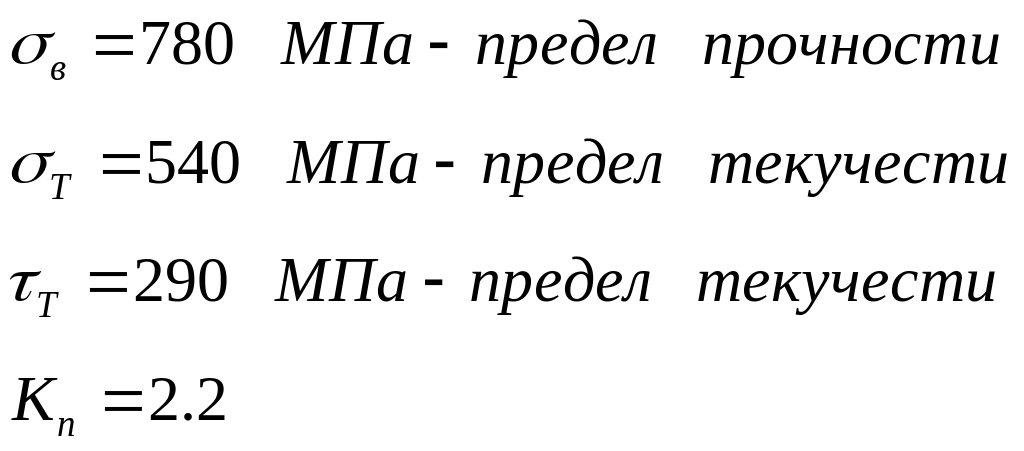

Материал вала – сталь 45. Отсюда:

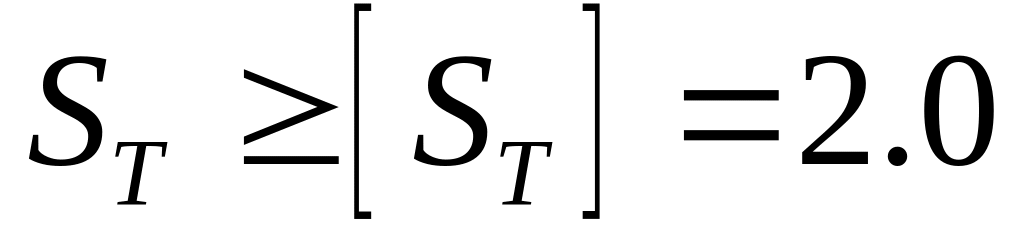

Так как ,статическая прочность вала обеспечивается.
