Измеритель уровня масла

Уровень масла, находящегося в корпусе редуктора, контролируют маслоуказателями.

Маслоуказатель в редукторе может быть установлен сбоку под углом 75 к горизонту. Если высота редуктора небольшая, то предпочтительно устанавливать маслоуказатель сверху, предусмотрев для него прилив с обработанной поверхностью. Внизу на маслоуказателе должна быть снята лыска (плоская поверхность) на которой наносятся риски – максимального и минимального уровня масла.

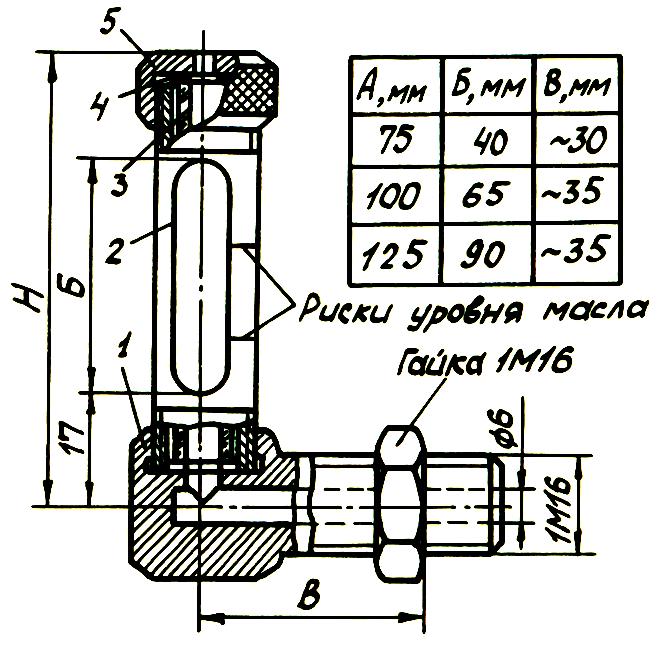

На рис.28 даны конструкция и размеры фонарного маслоуказателя.

Трубчатый маслоуказатель со стеклянной трубкой и металлическим кожухом приведен на рис.29.

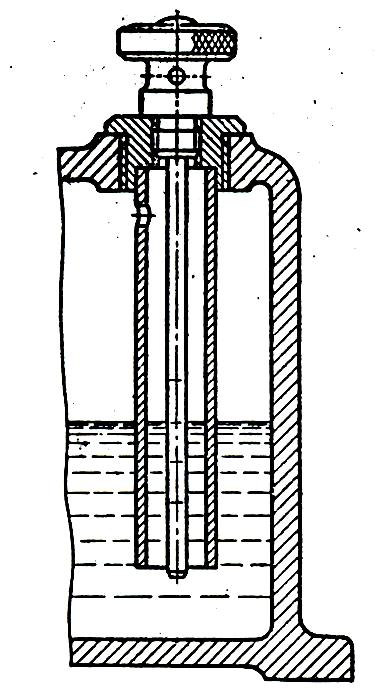

Для возможности контроля уровня масла во время работы маслоуказатель размещают в трубке, ввернутой в корпус, или отделяют перегородкой. Иногда маслоуказатель совмещают с пробкой-отдушиной (рис.30).

Рис.28 Рис.29

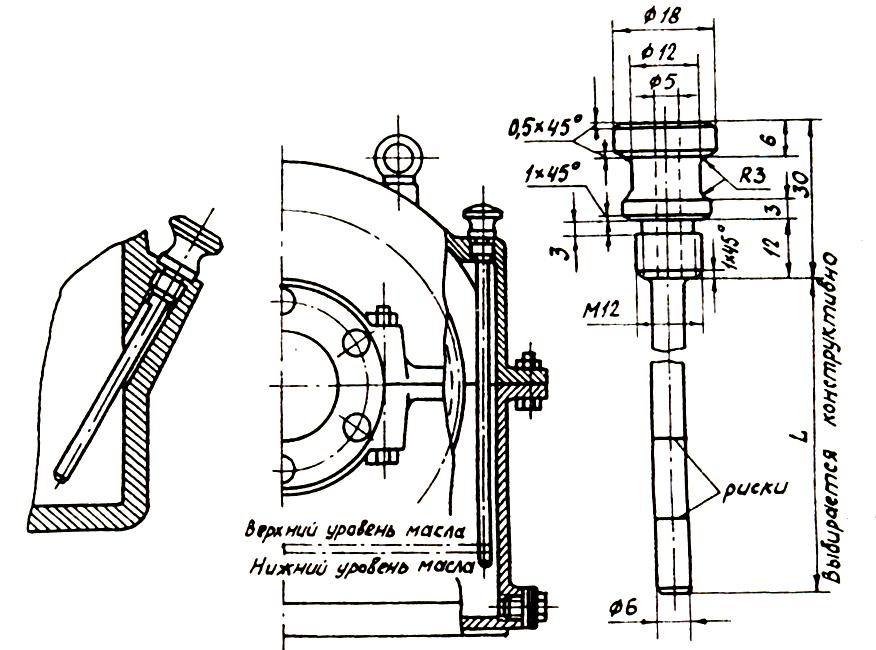

На рис.31 изображены конструкция и размеры жезловых маслоуказателей.

Рис.30 Рис.31

Смазка подшипников

Обычно при окружных скоростях колес v  3 м/с смазка подшипников обеспечивается разбрызгиванием и масляным туманом.

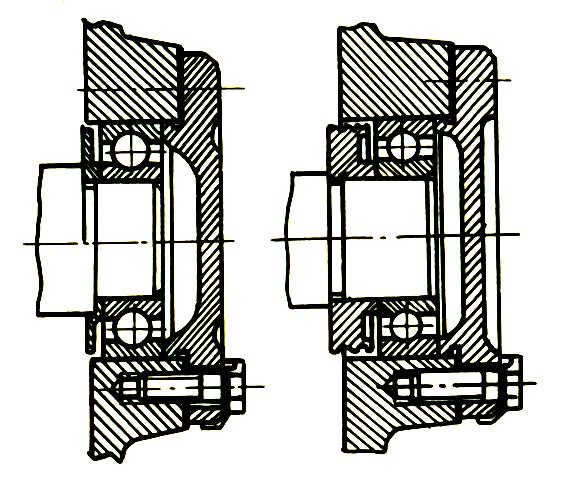

При низких окружных скоростях колес (v < 3м/с) подача жидкой смазки к подшипникам качения может быть не обеспечена, поэтому они смазываются консистентной смазкой (технический вазелин) и закрываются мазеудерживающими кольцами (рис.32).

Рис.32

В быстроходных редукторах (v >3 м/с) с косыми и шевронными зубьями колес масло с такой силой выжимается из области зацепления, что сплошной струей ударяет вдоль вала в подшипники. Это создает вредное трение в подшипниках и даже нагревает их. Во избежание этого на валах устанавливаются стальные или пластмассовые отражательные кольца. Зазор между кольцом и расточкой корпуса должен быть достаточным для поступления брызг и масляного тумана, смазывающих подшипник. При этом подшипники также смазываются консистентной смазкой.

Болты крепления крышки и корпуса редуктора

Болты, установленные в зоне подшипников, воспринимают реакции в опорах валов. Для них в крышке и корпусе делают приливы и под головку и гайку обрабатывают поверхность (бобышка или расточка). Поверхность под головку болта и гайку должна быть обработана для того, чтобы при затяжке гайки не происходило перекоса болта. Все резьбовые соединения должны быть законтрены (поставлена шайба Гровера – пружинная шайба). На листе необходимо показать в вырыве один стяжной болт и один фланцевый.

На нижнем фланце корпуса (толщина его равна 2,2) делаются отверстия под болты крепления редуктора к раме. Поверхность под головку болта также обрабатывается (расточка или бобышка). В вырыве показывается одно отверстие под болт крепления к раме.

Лист № 3. Профильная проекция редуктора.

На этой проекции редуктора необходимо показать положение по ширине корпуса маслоуказателя, сливной пробки, положение рым-болтов (по центру или по диагонали), положение смотрового окна. Если маслоуказатель и сливная пробка расположены на другой стенке корпуса редуктора, то лучше дать вид по стрелке на ту стенку.

В вырыве необходимо показать установочный штифт и отжимной болт.

Установочные штифты (конические) ставятся для центрирования крышки по корпусу редуктора. Сначала штифты забиваются, когда в редукторе нет деталей. Это делается для того, чтобы обработать отверстия в крышке и корпусе под подшипники, как единое целое. После этого выбивают штифты, собирают редуктор, снова забивают штифты и после этого ставят болты в зоне подшипников и фланцевые.

Отжимной болт (два) ставят по середине ширины корпуса для того, чтобы отжать крышку от корпуса после длительной работы редуктора. Диаметр отжимного болта можно принять равным или 0,7…0,8 диаметра фланцевого болта.
