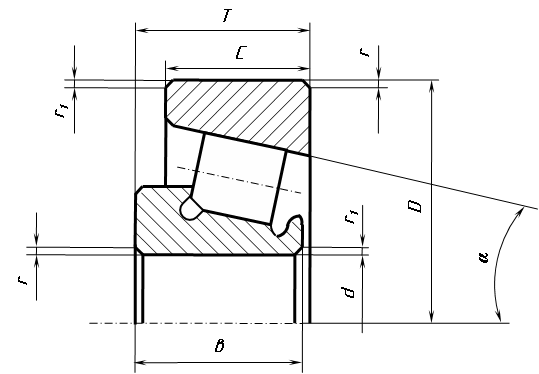

Подшипники роликовые конические однорядные (гост 333 – 79)
Обозначение |
Размеры, мм
|
Грузо-подъёмность, кН |
Факторы нагрузки |
|||||||||
d |
D |
Т |
в |
C |
r |
r1 |
Cr |
Cor |
e |
Υ |
Υ0 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
Легкая серия |
||||||||||||
7204 |
20 |
47 |
15,25 |
14 |
12 |
1,5 |
0,5 |
21 |
13 |
0,36 |
1,67 |
0,92 |
7205 |
25 |
52 |
16,25 |
15 |
13 |
1,5 |
0,5 |
24 |
17,5 |
0,36 |
1,67 |
0,92 |
7206 |
30 |
62 |
17,25 |
16 |
14 |
1,5 |
0,5 |
31 |
22 |
0,36 |
1,64 |
0,90 |
7207 |
35 |
72 |
18,25 |
17 |
15 |
2,0 |
0,5 |
38,5 |
26 |
0,37 |
1,62 |
0,89 |
7208 |
40 |
80 |
19,25 |
18 |
16 |
2,0 |
0,5 |
46,5 |
32,5 |
0,38 |
1,56 |
0,86 |
7209 |
45 |
85 |
20,75 |
19 |
16 |
2,0 |
0,5 |
50 |
33 |
0,39 |
1,450 |
0,80 |
Продолжение таблицы 40
|
|||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|||
7210 |
50 |
90 |
21,75 |
21 |
17 |
2,0 |
0,8 |
56 |
40 |
0,37 |
1,60 |
0,88 |
|||
7211 |
55 |
100 |
22,75 |
21 |
18 |
2,5 |
0,8 |
65 |
46 |
0,41 |
1,46 |
0,80 |
|||
7212 |
60 |
110 |
23,75 |
23 |
19 |
2,5 |
0,8 |
78 |
58 |
0,35 |
1,710 |
0,940 |
|||
7214 |
70 |
125 |
26,25 |
24 |
21 |
2,5 |
0,8 |
96 |
82 |
0,37 |
1,62 |
0,89 |
|||
7215 |
75 |
130 |
27,25 |
25 |
22 |
2,5 |
0,9 |
107 |
84 |
0,39 |
1,55 |
0,85 |
|||
7216 |
80 |
140 |
28,25 |
26 |
23 |
3,0 |
0,9 |
119 |
90 |
- |
- |
- |
|||
7217 |
85 |
150 |
29,25 |
28 |
24 |
3,0 |
0,9 |
130 |
95 |
- |
- |
- |
|||
7218 |
90 |
160 |
30,25 |
30 |
25 |
3,0 |
0,9 |
150 |
99 |
- |
- |
- |
|||
Средняя серия |
|||||||||||||||
7304 |
20 |
52 |
16,25 |
16 |
13 |
|
|
26,0 |
17 |
0,3 |
2,03 |
1,11 |
|||
7305 |
25 |
62 |
18,25 |
17 |
15 |
2,0 |
0,8 |
33 |
23,2 |
0,360 |
1,67 |
0,92 |
|||
7306 |
30 |
72 |
20,75 |
19 |
17 |
|
|
43 |
29,5 |
0,34 |
1,780 |
0,98 |
|||
7307 |
35 |
80 |
22,75 |
21 |
18 |
|
|
54 |
38 |
0,32 |
1,88 |
1,03 |
|||
7308 |
40 |
90 |
25,25 |
23 |
20 |
2,5 |
|
66 |
47,5 |
0,28 |
2,16 |
1,18 |
|||
7309 |
45 |
100 |
27,25 |
26 |
22 |
|
|
83 |
60 |
0,29 |
2,160 |
1,19 |
|||
7310 |
50 |
110 |
29,25 |
29 |
23 |
3,0 |
1,0 |
100 |
75,5 |
0,310 |
1,94 |
1,06 |
|||
7311 |
55 |
120 |
31,5 |
29 |
25 |
|
|
107 |
81,5 |
0,33 |
1,80 |
0,99 |
|||
7312 |
60 |
130 |
33,5 |
31 |
27 |
|
|
128 |
96,5 |
0,30 |
1,97 |
1,08 |
|||
7313 |
65 |
140 |
36,0 |
33 |
28 |
|
|
146 |
112 |
0,30 |
1,97 |
1,08 |
|||
7314 |
70 |
150 |
38,0 |
37 |
30 |
3,5 |
1,2 |
170 |
137 |
0,310 |
1,94 |
1,06 |
|||
7315 |
75 |
160 |
40,0 |
37 |
31 |
|
|
180 |
148 |
0,33 |
1,83 |
1,01 |
|||
7316 |
80 |
170 |
42,0 |
39 |
- |
- |
- |
200 |
152 |
- |
- |
- |
|||
7317 |
85 |
180 |
44 |
41 |
- |
- |
- |
210 |
164 |
- |
- |
- |
Примечание. Пример обозначения подшипника 7210: "Подшипник 7210 ГОСТ 333-79".
Таблица 41
Значения коэффициентов радиальной Х и осевой У нагрузок для однорядных подшипников
Тип подшипника |
Угол контакта, α° |
|
|
> е |
е |
||
Х |
У |
Х |
У |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Шариковые радиальные |
|
0,014 |
|
|
|
2,30 |
0,19 |
|
0,028 |
|
|
|
1,99 |
0,22 |
|
|
|
0,056 |
|
|
|
1,71 |
0,26 |
|
0 |
|
1 |
0 |
0,56 |
|
|
|
|
0,084 |
|
|
|
1,55 |
0,28 |
Х0 = 0,6 |
|
0,11 |
|
|
|
1,45 |
0,30 |
У0 = 0,5 |
|
0,17 |
|
|
|
1,31 |
0,34 |
|
|
0,28 |
|
|
|
1,15 |
0,38 |
|
|
0,42 |
|
|
|
1,04 |
0,42 |
|
|
0,56 |
|
|
|
1,00 |
0,44 |
Роликовые конические Х0 = 0,5 |
- |
- |
1 |
0 |
0,4 |
0,4 |
1,5 |
Шариковые упорно-радиальные |
45 |
- |
- |
- |
0,66 |
1 |
1,25 |
60 |
|
|
|
0,92 |
1 |
2,17 |
|
75 |
|
|
|
1,66 |
1 |
4,67 |
|
Роликовые упорно-радиальные |
- |
- |
- |
- |
|
1 |
1,5 |
Шариковые радиально-упорные
|
|
0,014 |
|
|
|
1,81 |
0,30 |
|
0,029 |
|
|
|
1,62 |
0,34 |
|
|
0,057 |
|
|
|
1,46 |
0,37 |
|
12 |
0,086 |
1 |
0 |
0,46 |
1,34 |
0,41 |
|
Х0 = 0,5 |
|
0,11 |
|
|
|
1,22 |
0,45 |
|
|
0,17 |
|
|
|
1,13 |
0,48 |
У0 = 0,47 |
|
0,29 |
|
|
|
1,04 |
0,52 |
Таблица 42
Значение коэффициента безопасности Кσ для подшипников качения
Характер нагрузки |
Кσ |
Примеры |
Спокойная (без толчков) |
1 |
Ролики ленточных транспортеров, конвейеры |
Легкие толчки, кратковременные перегрузки до 125% от расчетной нагрузки |
1 - 1,2 |
Прецизионные зубчатые передачи, блоки, легкие вентиляторы и конвейеры |
Умеренные толчки, вибрации, кратковременные перегрузки до 150% от расчетной нагрузки |
1,3 - 1,5 |
Редукторы всех конструкций, компрессоры, тележка кранов |
То же, в условиях повышенной надежности |
1,5 - 1,8 |
Коробка передач тракторов и автомобилей, центрифуги и сепараторы, энергетическое оборудование |
Значительные толчки и вибрации; кратковременные перегрузки до 200% от расчетной нагрузки |
1,8-2,5 |
Валки среднесортных прокатных станов; дробилки для руды и камней, ковочные машины, зубчатые передачи 9-й степени точности |
Таблица 43
