2. Конструкторская часть.
2.1 Исходные данные

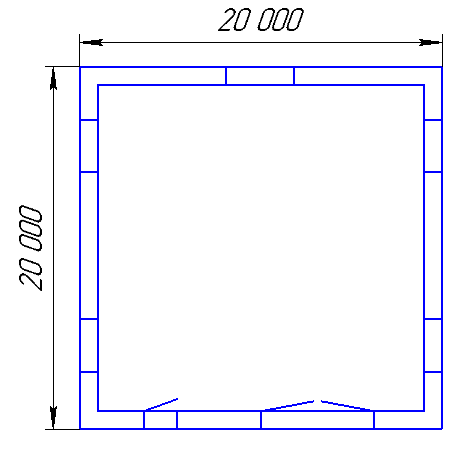

Исходные данные: г. Ижевск, производственное помещение, перекрытие чердачное.
2.2 Теплотехнический расчёт наружных ограждающих конструкций.
2.2.1 Расчет требуемых значений сопротивления теплопередаче ограждающих конструкций.
Определяем требуемое сопротивление теплопередаче, исходя из санитарно-гигиенических условий, по формуле, (м2°С)/Вт:
=
где n- коэффициент принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, определяемый по таблице 1.1
Таблица 1.1
Ограждающие конструкции |
Коэффициент n |
Наружные стены, перекрытия чердачные и над проездами; перекрытия над холодными подпольями (без ограждающих стенок) в северной строительно-климатической зоне |
1 |
Перекрытия над холодными подвалами, сообщающимися с холодным воздухом; перекрытия чердачные; перекрытия над холодными подвалами (с ограждающими стенками) в северной строительно-климатической зоне |
0,9 |
tв=18- расчетная температура внутреннего воздуха, °С
-
расчетная температура наружного воздуха,
°С, равная средней температуре наиболее
холодной пятидневки обеспеченностью
0,92 по СНиП 23-01-99.(
=
- 22°С для г. Ижевск)
ΔtН- нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, определяемый по таблице 1.2
Таблица 1.2
Назначение здания |
Δ tн ,°С |
||
Наружных стен |
Чердачных перекрытий |
Перекрытий над подвалами |
|
Производственные, строительные помещения. |
4,0 |
3,0 |
2,0 |
αв-коэффициент теплоотдачи ограждающих конструкций, Вт/(м2°С); для стен, потолков, полов αв=8,7 Вт/(м2°С).
А) Для наружных стен:
(м2°С)/Вт
Б) Для чердачных перекрытий:
=
(м2°С)/Вт
1.2. Определяем требуемое сопротивление теплопередачи, исходя из условий энергосбережения. Определяем градусо-сутки отопительного периода (ГСОП), °С сут, по формуле:
ГСОП=(tВ-tот. пер)Zот. пер;
где tот. пер – средняя температура отопительного периода, °С;
Zот. пер- продолжительность отопительного периода, сут.
Расчётные параметры наружного воздуха
Город |
tБН, °С |
tОТ.ПЕР, °С |
ZОТ.ПЕР, сут |
Ижевск |
-22 |
-1,6 |
172 |
ГСОП=(18-(-1.6))∙172=3715 °С сут
По значению ГСОП определяем требуемое сопротивление теплопередаче ограждающих конструкций, исходя из условий энергосбережения, соответствующее высоким теплозащитным свойствам ( для стен, чердачных перекрытий и окон) по СНиП II-3-79 или таблице 1.3.
Таблица 1.3
Здания и помещения |
ГСОП,Ссут |
Приведенное сопротивление теплопередаче ограждающих конструкций Rтро, м2С/Вт |
||
Стен |
Перекрытий чердачных, над холодными подпольями и подвалами |
Окон и балконных дверей |
||
Производственные, строительные помещения. |
2000 4000 6000 8000 10000 12000 |
2.1 2.8 3.5 4.2 4.9 5.6 |
2.8 3.7 4.6 5.5 6.4 7.3 |
0.35 0.4 0.45 0.5 0.55 0.6 |
П р и м е ч а н и е: Промежуточные значения Rтро следует определять интерполяцией. |
(м2°С)/Вт
Обязательным условием теплотехнического расчёта является:
Ro
≥
где Ro - приведённое сопротивление теплопередаче ограждающих конструкций рассчитываемое в соответствии с заданием на проектирование; - требуемое сопротивление теплопередаче принимается большей из полученных величин, определяемых по формулам:
=n(tB-tH)/(∆tH-aB)
→ГСОП= (tB-tо.п.)-Zо.п.
2.2.1.1 Наружная стена.
=n(tB-tH)/( ∆tH·aB)
n = 1; tB = 18°C ; tн = -6 °С ;
∆tн = 4 °С; a в= 8,7 [м2 ·°С/Вт]
= 1 (18 - (-6))/(4 · 8, 7) = 0,69 [м2 · °С/Вт]
Требуемое в зависимости от количества градусо-суток отопительного периода:
ГСОП= (tB- tо.п.) · Zо.п.
tB = 18 °С ; tо.п.= 5,1 °С ; Zо.п.= 119 сут.
ГСОП= (18 – 5,1) · 119 = 1535 [°С·сут]
По табл. 4 СНиП 23-02-2003, интерполируя, находим:
=1,6 [м2 · °С/Вт]
Окончательно принимаем требуемое сопротивление теплопередаче:
= 1,6 [м2 · °С/Вт]
Теплотехнические показатели строительных материалов:
Наименование материала |
Толщина δ, м |
Плотность кг/м |
Коэф. теплопроводности λ, [Вт /м ·°С] |
1. Внутренняя штукатурка известково-песчаная |
0,02 |
1600 |
0,81 |
2. Кирпич силикатный на цементно - песчаном растворе |
0,25 |
1800 |
0,87 |
3. Теплоизоляционный материал -плиты минераловатные жёсткие |
|
200 |
0,08 |
4. Кирпич силикатный |
0,12 |
1800 |
0,87 |
5. Наружная штукатурка цементно-песчаная |
0,03 |
1800 |
0,93 |
Схема конструкции наружной стены:
- 4 2 3 2 1 +
30 120 ? 250 20
Определение величины приведённого сопротивления теплопередаче: R0 = (l/aB) + RK + (l/aH)
Термическое сопротивление ограждающей конструкции (RK):
RK = R1 + R2 + R3 + R4 + R5, где R = δi / λi;
Термическое сопротивление слоя утеплителя (R3):
R3 = - (l/aB + δ1 / λ1 + δ2 / λ2 + δ4 / λ4 + δ5 / λ5 +l/aH)
R3 = 1,6 - (1/8,7 + 0,02/ 0,81 + 0,25/ 0,87 + 0,12/ 0,87 + 0,03/ 0,93 + 1/23 ) = 1,6- 0,65 = 0,95 [м2 · °С/Вт]
Определение толщины слоя утеплителя:
δут = Rут · λут = 0,95 · 0,08 = 0,076 м
принимаем δут = 0,076 м
R3 ф = δ3/λ3; R3 ф = 0, 076/ 0,08=0,95 [м2 · °С/Вт]
Теплотехнические показатели наружной стены:
R=
R3
ф
- R3
=
0,95 – 0,95 = 0,0 [м2
·°С/Вт]
=
+
∆R
=
1,6+0,0 = 1,6 [м2
· °С/Вт]
Проверка условия расчёта:
Ro ≥ ; 1,6 = 1,6
Определение коэффициента теплопередачи:
Kнс = l/
К нс = 1/ 1,6 = 0,63 [Вт /м 2·°С]
Толщина конструкции:
δнс = δ1+δ2+δ3+δ4+δ5 = 0,02+0,25+0,076+0,12+0,03= 0,51 м
2.2.1.2 Чердачное перекрытие.
Требуемое сопротивление теплопередаче:
=n(tB-tH)/( ∆tH · aB)
n = 0,9; tB = 18°C ( для рядовой комнаты); tн = -6 °С ;
∆tн = 3 °С; a в= 8,7 [м2 ·°С/Вт]
= 0,9 (18 - (-6))/(3 · 8, 7) = 0,8 [м2 · °С/Вт]
Требуемое в зависимости от количества градусо-суток отопительного периода:
ГСОП= (tB- tо.п.) · Zо.п.
tB = 18 °С ; tо.п.= 5,1 °С ; Zо.п.= 119 сут.
ГСОП= (18 – 5,1) · 119 = 1535 [°С·сут]
По табл. 4 СНиП 23-02-2003, интерполируя, находим:
=2,7 [м2 · °С/Вт]
Окончательно принимаем требуемое сопротивление теплопередаче:
= 2,7 [м2 · °С/Вт]
Теплотехнические показатели строительных материалов:
Наименование материала |
Толщина δ, м |
Плотность кг/м |
Коэф. теплопроводности λ, [Вт /м ·°С] |
1. Штукатурка известково-песчаная |
0,02 |
1600 |
0,81 |
|
0,22 |
2500 |
2,04 |
3.Минераловатная плита повышенной жесткости |
0,10 |
200 |
0,08 |
4. Теплоизоляционный материал –доменный шлак |
|
400 |
0,16 |
5. Цементно-песчаная стяжка |
0,02 |
1800 |
0,93 |
Схема конструкции чердачного перекрытия:
- 20
5
4
?
3
100
2 220
+1 20
Определение величины приведённого сопротивления теплопередаче: R0 = (l/aB) + RK + (l/aH)
Термическое сопротивление ограждающей конструкции (RK):
RK = R1 + R2 + R3 + R4 + R5, где R = δi / λi;
Термическое сопротивление слоя утеплителя (R3):
R4 = - (l/aB + δ1 / λ1 + δ2 / λ2 + δ3 / λ3 + δ5 / λ5 +l/aH)
R4 = 2,7 - (1/8,7 + 0,02/ 0,81 + 0,22/2,04 + 0,1/ 0,08 + 0,02/ 0,08 + 1/12 ) = 2,7- 1,8 = 0,9 [м2 · °С/Вт]
Определение толщины слоя утеплителя:
δут = Rут · λут = 0,9 · 0,16 = 0,14 м
принимаем δут = 0,14 м
R4 ф = δ4/λ4; R4 ф = 0, 14/ 0,16=0,9 [м2 · °С/Вт]
Теплотехнические показатели наружной стены:
R= R4 ф – R4 = 0,9 – 0,9 = 0,0 [м2 ·°С/Вт]
=
+
∆R
=
2,7+0,0 = 2,7 [м2
· °С/Вт]
Проверка условия расчёта:
Ro ≥ ; 2,7 = 2,7
Определение коэффициента теплопередачи:
Kнс = l/
К нс = 1/ 2,7 = 0,37 [Вт /м 2·°С]
Толщина конструкции:
δнс = δ1+δ2+δ3+δ4+δ5 = 0,02+0,22+0,1+0,14+0,02= 0,5 м
