1.4.2. Нагревательный прибор

Настоящее изобретение относится к теплоэнергетическим установкам, в частности к установкам для нагрева воздуха, предназначенным для использования в системах воздушного отопления животноводческих помещений. Задача, решаемая изобретением, состоит в создании нагревательного прибора указанного типа с улучшенными теплотехническими показателями. Достигаемый технический результат состоит в понижении содержания двуокиси углерода в горячих газах, поступающих непосредственно в нагреваемое помещение, в упрощении конструкции прибора и снижении потерь напора вентилятора, а следовательно, в увеличении производительности по сжигаемому топливу при сохранении габаритов и мощности вентилятора. Для решения поставленной задачи и достижения технического результата в нагревательном приборе, включающем цилиндрический корпус с размещенным на торце вентилятором осевого типа, двигатель которого установлен внутри корпуса за крыльчаткой вентилятора по направлению движения воздуха, соосную корпусу и вставленную в него с зазором топку, торец которой со стороны вентилятора имеет выполненный в виде диска с вырезами и наклонными лопатками завихритель, и расположенную внутри топки соединенную трубопроводом с источником топлива горелку, топка выполнена в виде трубы Вентури, горловина последней снабжена перфорацией, а в зазоре между корпусом и топкой в зоне противолежащего вентилятору торца топки установлены с возможностью поворота направляющие лопасти.

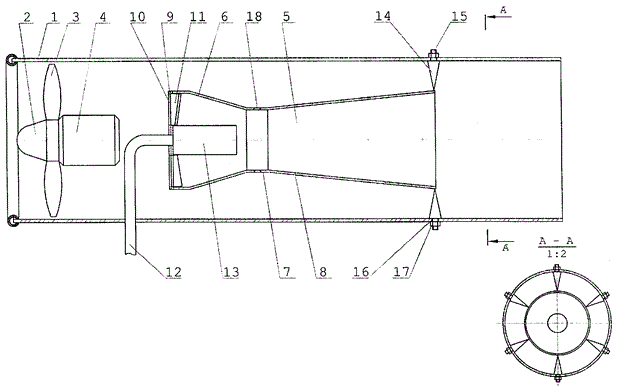

Нагревательный прибор:

1-корпус, 2-вентилятор, 3-крыльчатка, 4-двигатель, 5-топка, 6-конфузор, 7-горловина, 8-диффузор, 9-завихритель, 10-вырез, 11-наклонные лопатки, 12-трубопровод, 13-горелка, 14-лопасти, 15-штифты, 16-отверстия, 17-гайки, 18-перфорация.

Нагревательный прибор, включающий цилиндрический корпус с размещенным на торце вентилятором осевого типа, двигатель которого установлен внутри корпуса за крыльчаткой вентилятора по направлению движения воздуха, соосную корпусу и вставленную в него с зазором топку, торец которой со стороны вентилятора имеет выполненный в виде диска с вырезами и наклонными лопатками завихритель, и расположенную внутри топки соединенную трубопроводом с источником топлива горелку, отличающийся тем, что топка выполнена в виде трубы Вентури, горловина последней снабжена перфорацией, а в зазоре между корпусом и топкой в зоне противолежащего вентилятору торца топки установлены с возможностью поворота направляющие лопасти.

1.4.3. Нагревательный прибор

Изобретение относится к теплоэнергетическим установкам, в частности к установкам для нагрева воздуха, предназначенным для использования в системах воздушного отопления животноводческих помещений. Достигаемый технический результат заключается в повышении качества смешения топлива и первичного воздуха, а следовательно, предотвращении недожога топлива и образования избыточного количества окиси углерода, а также в возможности плавного регулирования теплопроизводительности нагревательного прибора. Нагревательный прибор содержит цилиндрический корпус с размещенным на его торце вентилятором осевого типа, соосную корпусу и вставленную в него цилиндрическую топочную камеру и горелку, соединенную трубопроводом с источником топлива. Новым в нагревательном приборе является то, что топочная камера со стороны вентилятора оснащена конфузором и установлена с возможностью осевого перемещения, а горелка выполнена в виде размещенного за вентилятором соосного корпусу полого перфорированного конусообразного обтекателя с меньшим углом конусности, чем у конфузора.

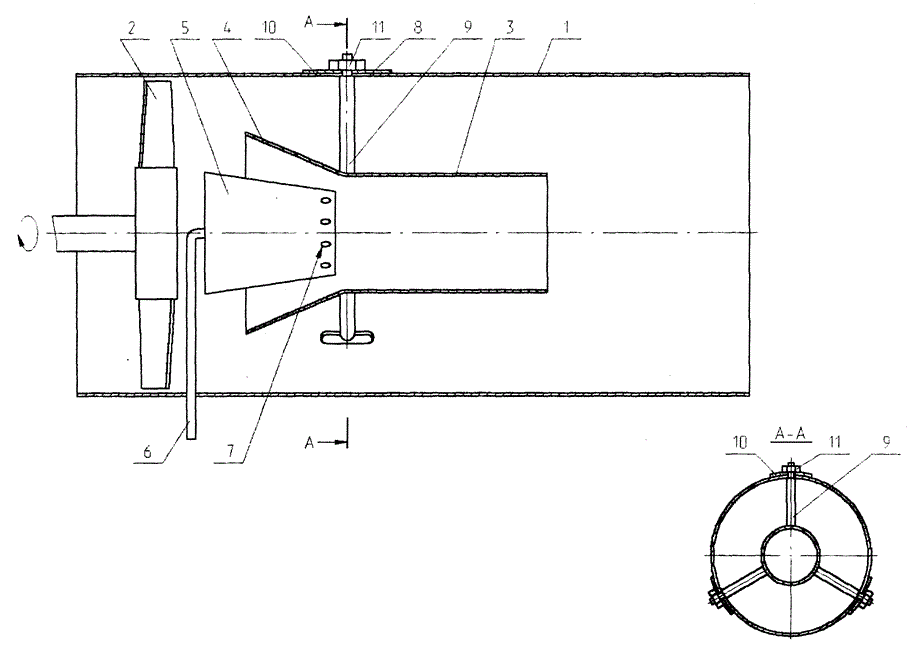

Нагревательный прибор:

1-корпус, 2-вентилятор, 3-топочная камера, 4-конфузор, 5-горелка, 6-трубопровод, 7-отверстия, 8-продольные отверстия, 9-штыри, 10-профильные накладки, 11-гайки.

Нагревательный прибор для животноводческих помещений, включающий цилиндрический корпус с размещенным на торце вентилятором осевого типа, соосную корпусу и вставленную в него цилиндрическую топочную камеру и горелку, соединенную трубопроводом с источником топлива, отличающийся тем, что топочная камера со стороны вентилятора снабжена конфузором и установлена с возможностью осевого перемещения, а горелка выполнена в виде размещенного за вентилятором соосного корпусу полого перфорированного конусообразного обтекателя с меньшим углом конусности, чем у конфузора.
