Дизельные не прямого нагрева.

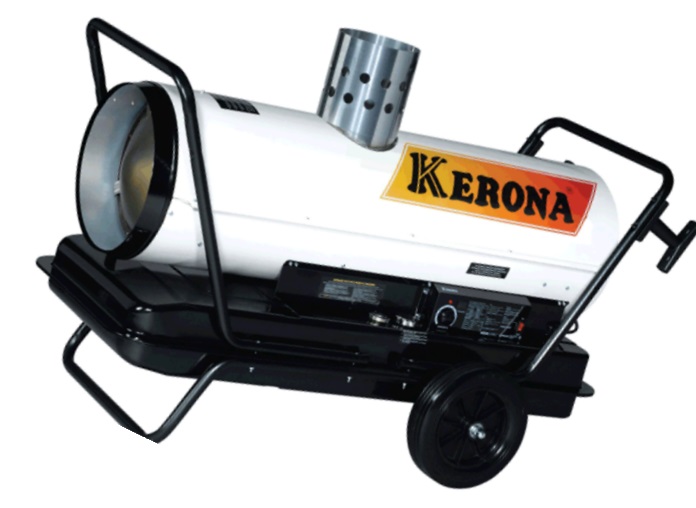

Дизельные тепловые пушки непрямого нагрева

В тепловентиляторах непрямого нагрева камера сгорания топлива изолирована от обогреваемого помещения. Тепловая энергия горения нагревает теплообменник, тепло от которого выдувается наружу при помощи вентилятора. При этом выхлопные газы выходят через отдельную трубу, которую можно вывести за пределы комнаты. Такие системы не сжигают воздух в помещении и не наполняют его продуктами горения, так что люди спокойно могут находится рядом с тепловыми пушками непрямого нагрева.

 Преимущества: Отличительной чертой данного типа оборудования является то, что их конструкция имеет закрытую камеру сгорания топлива и дымоход, при помощи чего происходит вывод наружу всех продуктов сгорания. Это говорит о том, что данными установками осуществляется отопление помещения чистым воздухом.

Недостатки: Главным недостатком данных тепловых пушек можно назвать наличие низкого КПД. Данный фактор объясняется тем, что передача тепла, которое вырабатывается в камере сгорания, осуществляется посредством теплообменника во вторичный контур. Это свидетельствует о наличии значительных потерь в системе и неэкономичности устройства.

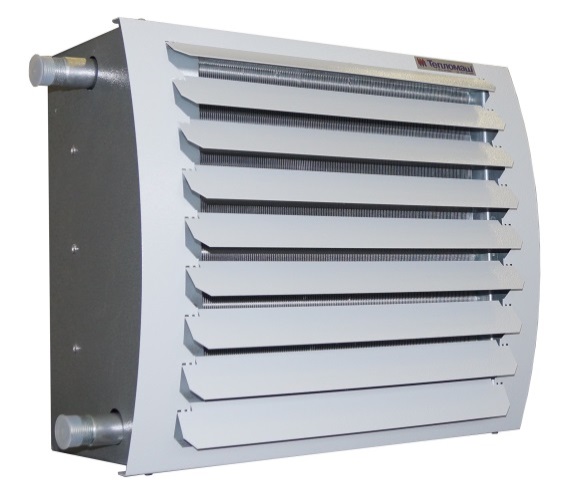

Водяные тепловые пушки.

Водяная тепловая пушка -это устройство, которое имеет специальный теплообменник, который для начала нужно наполнить водой.

Вода в процессе работы нагревается, после чего происходит процесс выделения полученного тепла в окружающую среду.

Использование водяной тепловой пушки сочетает в себе эффективную работу, вкупе с минимальными затратами электроэнергии, что нельзя не счесть за безусловный плюс таких моделей.

По сути -это механизм очень похожий на батарею, но только с вентилятором. То есть вентилятор необходим для того, чтобы равномерно распределять тепло по помещению.

Такой тип особенно часто используется в парниках и теплицах, так как процесс обогрева там довольно длительный, а устройство значительно сокращает потребление электроэнергии.

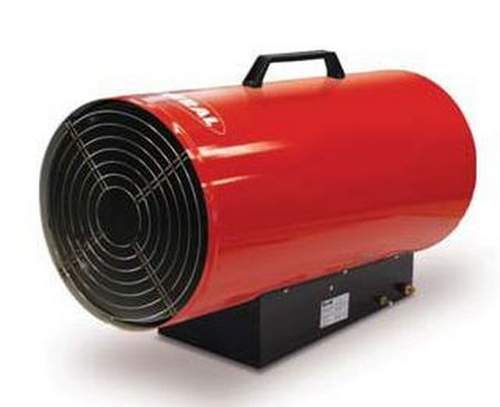

Газовая тепловая пушка.

Использование газовой пушки также очень распространено в сельской местности и по аналогии с водяной в теплицах и парниках.

Как следует из названия, газовая пушка использует для работы газ, причем она может быть как стационарной, так и мобильной.

Стационарные тепловые обогреватели используют подключение к газовой магистрали, а мобильные к баллонам с бутаном или пропаном.

Как и водяные, газовые очень экономичны.

Кстати, этот тип чаще всего делают своими руками, т.к. для сооружения конструкции не требуется много материалов и деталей.

Достаточно найти подходящего размера трубу, подвести газ, присоединить нагнетатель и еще несколько элементов.

Об этом чуть ниже рассказано более подробно.

1.4. Патентный анализ

1.4.1. Нагревательный прибор

Изобретение относится к теплоэнергетическим установкам и, в частности, к установкам для нагрева воздуха, предназначенным для использования в системах воздушного отопления животноводческих помещений. Достигаемый технический результат - улучшение качества сжигаемой смеси топлива и воздуха. Предлагаемая ниже конструкция позволяет также плавно регулировать тепловую мощность аппарата, снизить шум при его работе. Для решения поставленной задачи и достижения технического результата в нагревательном приборе, включающем цилиндрический корпус с размещенным на торце вентилятором осевого типа с крыльчаткой и электрическим двигателем, соосную корпусу, вставленную в него с зазором и разделенную диафрагмой на две камеры цилиндрическую топку, торец которой со стороны вентилятора имеет выполненный в виде диска с вырезами и наклонными лопатками завихритель, и расположенную внутри первой по направлению движения воздуха камеры соединенную трубопроводом с источником топлива горелку, вторая камера снабжена прорезями с выступающими в зону зазора в сторону вентилятора направляющими козырьками, а завихритель снабжен плотно прилегающим и установленным соосно ему с возможностью поворота дополнительным плоским диском с вырезами, число которых равно, а форма одинакова с вырезами завихрителя.

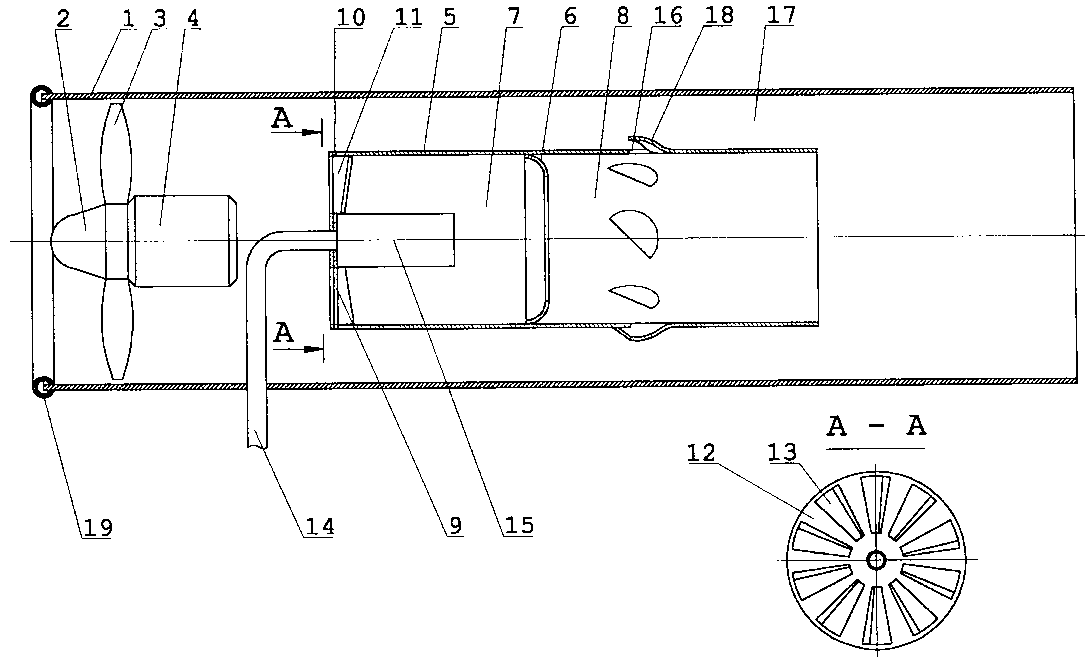

Нагревательный прибор:

1-корпус, 2-осевой вентилятор, 3-крыльчатка, 4-двигатель, 5-цилиндрическая топка, 6-диафрагма, 7 и 8-камеры, 9-завихритель, 10-диск, 11-лопатки, 12-плоский диск, 13-вырезы, 14-трубопровод, 15-горелка, 16-прорези, 17-зазор, 18-козырек, 19-обод.

Во всех известных нагревательных приборах указанного типа вентилятор установлен таким образом, что внутри корпуса прибора у его торца размещена крыльчатка, а электрический двигатель - за пределами корпуса. Подобное размещение представляется естественным и соответствует общепринятому. Однако подобное расположение вентилятора имеет существенный недостаток, заключающийся в том, что возникающее в зоне оси крыльчатки разрежение способствует подсосу к ней воздуха, уже направленного вентилятором в корпус аппарата крыльчаткой. Это снижает реальную производительность нагревательного прибора по теплу, поскольку образованное в нагревателе количество дымовых газов меньше того, которое могло бы быть получено с учетом полной производительности осевого вентилятора, которая может быть обеспечена в данном случае установкой обтекателя. При размещении двигателя внутри корпуса за крыльчаткой (по направлению потока воздуха) роль обтекателя выполняет собственно двигатель, что позволяет увеличить теплопроизводительность нагревательного прибора без введения в конструкцию дополнительных элементов.
