3.2 Составление и описание и расчет функционльной схемы управления разрабатываемого дроссельной диафрагмы.
1. Учитывая максимальный часовой расход пара, произведем расчет тру-бопроводов.
Часовой расход пара:
Удельный расход пара:
кг/м3
Диаметр трубопроводов для пара и конденсата определим из уравнения расхода по массе:
где
- скорость жидкости, м/с: конденсата =
0.1…0.5 самотеком, пара = 15…20;
– плотность, кг/м3: пара = 0,6 при
температуре 80
,
конденсата =1000.
м
диаметр паропровода принимаем равным 95 мм
м
диаметр конденсатопровода принимаем равным 20 мм
2. Для стабилизации теплового режима камеры и часового потребления пара произведем подбор дроссельной диафрагмы.

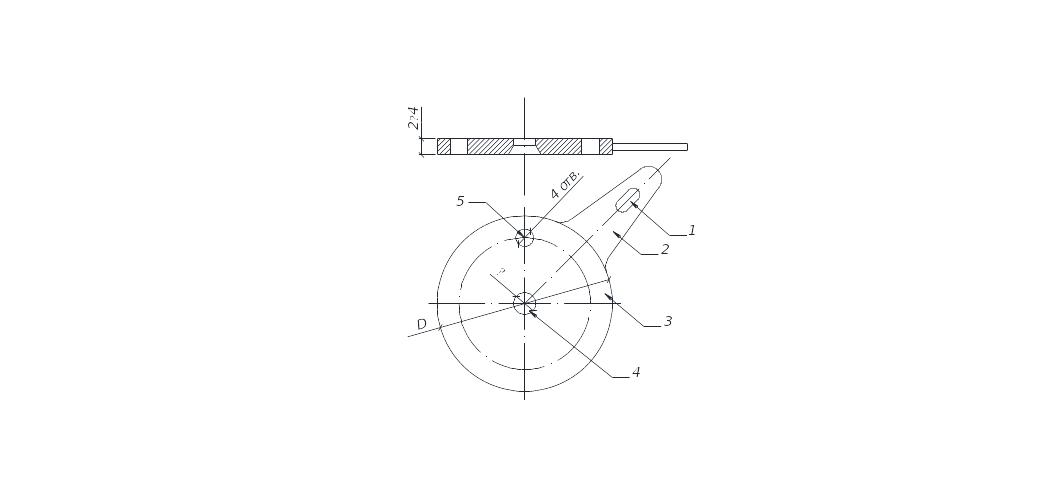

Рис.10. Дроссельная диафрагма.
1 – клеймо; 2 – рукоятка; 3 – кор-пус; 4 – проходное отверстие диа-фрагмы; 5 – крепежные отверстия.
По значению часового расхода пара выбираем диаметр отверстия дрос-сельной диафрагмы:
Заключение
Ямная камера в данном проекте применяется
для тепловлажностной обработки панелей
перекрытий серии 84 марки ПТ-9Н размером
4,78 × 1,18 × 0,16 м, изготовляемые из тяжелого
бетона марки М400 агрегатно–поточным
способом. В качестве теплоносителя
используется пар. Длительность
тепло-влажностной обработки – 13,4 часов.
Согласно тепловому расчету, приведен-ном
в курсовом проекте, удельный расход
пара
составил 308,24 кг/м3, что превосходит
реальный согласно [12], на 36%. Поэтому
расчет нуждается в корректировке.
Общий вид, вид сверху, продольный и поперечный разрез; узлы; кривая ТВО; схема пароснабжения представлены на чертеже формата А1.
Литература и нормативно-техническая документация
[1] –.Рекомендации по снижению расхода тепловой энергии в камерах для тепловлажностной обработки Ж/Б / ВНИИ железобетон Минстроймате-риалов СССР. – М.: Стройиздат, 1984. – 56 с.
[2] – сайт http://nsportal.ru/ : Лекция на тему "Установки периодического действия для тепловлажностной обработки бетона". Автор Клюева Л.Л.
[3] – Лариков Н. Н. Л 25 Теплотехника: Учеб. 'для вузов. 3.е изд., переработанное и доп. М.: Стройиздат, 1985. 432 С., ил.
[4] – Микульский В.Г. и др. Строительные материалы: Учебн. издание. – М.: Издательство Ассоциации строительных вузов, 2004. – 536 с.
[5] – Комар А.Г. Технология производства строительных материалов и изделий: Учебн. для инж. экон. спец. строит. вузов. – 5-е изд., перераб. и доп. – М.: Высш. шк., 1988. – 572 с.: ил.
[6] – Румянцев, Б. М. Тепловые установки в производстве строительных материалов и изделий. Лабораторный практикум. Учеб. пособие для вузов / Б. М. Румянцев, В. П. Журба. - М. : Высшая школа, 1991. - 160 с. – Б
[7] – Перегудов В.В., Роговой М.И. Тепловые процессы и установки в технологии строительных изделий и деталей: Учеб. для ВУЗов. – М.: Строй-издат, 1983. – 416 с., ил.
[8] – «Типовой проект» 403-013-21.83; Госстрой СССР. Проектный иститут №___. г. Москва
[9] – Тепловые установки: учебник / В. Н. Кокшарев, А. А. Кучеренко. - К. : Выща шк., 1990. - 335 с. : ил
[10] – Методические указания по снижению плотности и повышению теплозащитной способности керамзитобетонных панелей наружных стен/ Гос. ком. по арх. и градостроительству при Госстрое СССР/ ЦНИИЭП жилища. – М.: Стройиздат, 1989
[11] – Таблицы теплотехнических показателей строительных материа-лов д.т.н. проф. Франчук А.У./ НИИСФ. – М. : Госстрой СССР Изд. 2-е с изм. и доп. Москва 1969.
[12] – Тепловые установки заводов сборного Ж/Б. Проектирование и примеры расчета. Кучеренко А.А. Изд. «Вища школа», 1977, с. 280 ил.
[13] - А. А Вознесенский. Тепловые установки в производстве строительных материалов и изделий: Учебник. – М.: Стройиздат,1964. – 439 с. : ил
