Перечень основных стандартов по деталям машин

ГОСТ 2.001–70. ЕСКД. Общие положения.
ГОСТ 2.101–68. ЕСКД. Виды изделий.
ГОСТ 2.102–68. ЕСКД. Виды и комплектность конструкторских документов.
ГОСТ 2.103–68 . Стадии разработки.
ГОСТ 2.104–68 ЕСКД. Основные надписи.
ГОСТ 2.105–79. ЕСКД. Общие требования к текстовым документам.
ГОСТ 2.108–68 . ЕСКД. Спецификация.
ГОСТ 2.109–73 . ЕСКД. Основные требования к чертежам.
ГОСТ 2.311-68 . ЕСКД. Изображение резьбы.
ГОСТ 2.312-72. ЕСКД. Условные изображения и обозначения швов сварных соединений.
ГОСТ 2.315–68 ЕСКД. Изображение крепежных деталей.
ГОСТ 24705–81. Резьба метрическая.
ГОСТ 24737–81. Резьба трапецеидальная.
ГОСТ 10177–82. Резьба упорная.
ГОСТ 23360–78. Шпонки призматические.
ГОСТ 24068–80. Соединения клиновыми шпонками.
ГОСТ 24071–80. Соединения сегментными шпонками.
ГОСТ 24671–81. Болты, винты, шурупы.
ГОСТ 1139–80. Соединения щлицевые прямобочные.
ГОСТ 6033–80. Соединения шлицевые эвольвентные.
ГОСТ 16530–83. Основные термины, определения и обозначения зубчатых и червячных передач.
ГОСТ 9563–60. Модули зубчатых передач.
ГОСТ 19672–74. Модули червячных передач.
ГОСТ 13733–77. Основные параметры цилиндрических передач.
ГОСТ 12289–76. основные параметры конических передач.
ГОСТ 2144–76. Основные параметры червячных передач.
ГОСТ 21354–75. Расчеты на прочность цилиндрических передач.
ГОСТ 22919–78. Основные параметры планетарных передач.
ГОСТ 23108–78. Основные параметры волновых передач.
ГОСТ 6636–69 . Катки фрикционных передач.
ГОСТ 6982–75. Плоские хлопчатобумажные ремни.
ГОСТ 18697–73. Плоские кожаные ремни.
ГОСТ 1284–80. Клиновые ремни. Расчет ременных передач.
ГОСТ 23831–79. Прорезиненные ремни.
ГОСТ 17383. Шкивы ременных передач.
ГОСТ 1643–72. Точность изготовления зубчатых передач.
ГОСТ 12289–76. Передаточные отношения зубчатых передач.
ГОСТ 13568–75. Втулочные и роликовые приводные цепи.
ГОСТ 13552–81. Зубчатые приводные цепи.
ГОСТ 6636– 69 . Валы.
ГОСТ 1978–73. Подшипники скольжения.
ГОСТ 34780–79. Подшипники качения.
ГОСТ 24246–80. Втулочные муфты.
ГОСТ 20761–80. Фланцевые муфты.
ГОСТ 21424–75. Муфты упругие втулочно-пальцевые.
ГОСТ 20720–81. Муфты кулачково-дисковые.
ГОСТ 5406–55. Муфты зубчатые.
ГОСТ 15622–77 . Муфты фрикционные, многодисковые.
ГОСТ 9389-75. Пружины цилиндрические.

Тригонометрические функции

С И Н У С Ы

А	0′	12′	24′	30′	42′	54′	60′	А
							0,0000	90⁰
0⁰	0,0000	0035	0070	0087	0122	0157	0175	89⁰
1⁰	0175	0209	0244	0262	0297	0332	0349	88⁰
2⁰	0349	0384	0419	0436	0471	0506	0523	87⁰
3⁰	0523	0558	0593	0610	0645	0680	0698	86⁰
4⁰	0698	0732	0767	0785	0819	0854	0,0872	85⁰
5⁰	0,0872	0906	0941	0958	0993	1028	1045	84⁰
6⁰	1045	1080	1115	1132	1167	1201	1219	83⁰
7⁰	1219	1253	1288	1305	1340	1374	1392	82⁰
8⁰	1392	1426	1461	1478	1513	1547	1564	81⁰
9⁰	1564	1599	1633	1650	1685	1719	0,1736	80⁰
10⁰	0,1736	1771	1805	1822	1857	1891	1908	79⁰
11⁰	1908	1942	1977	1994	2028	2062	2079	78⁰
12⁰	2079	2113	2147	2164	2198	2233	2250	77⁰
13⁰	2250	2284	2317	2334	2368	2402	2419	76⁰
14⁰	2419	2453	2487	2504	2538	2571	0,2588	75⁰
15⁰	0,2588	2622	2656	2672	2706	2740	2756	74⁰
16⁰	2756	2790	2823	2840	2874	2907	2924	73⁰
17⁰	2924	2957	2990	3007	3040	3074	3090	72⁰
18⁰	3090	3123	3156	3173	3206	3239	3256	71⁰
19⁰	3256	3289	3322	3338	3371	3404	0,3420	70⁰
20⁰	0,3420	3453	3486	3502	3535	3567	3584	69⁰
21⁰	3584	3616	3649	3665	3697	3730	3746	68⁰
22⁰	3746	3778	3811	3827	3859	3891	3907	67⁰
23⁰	3907	3939	3971	3987	4019	4051	4067	66⁰
24⁰	4067	4099	4131	4147	4179	4210	0,4226	65⁰
25⁰	0,4226	4258	4289	4305	4337	4368	4384	64⁰
26⁰	4384	4415	4446	4462	4493	4524	4540	63⁰
27⁰	4540	4571	4602	4617	4648	4679	4695	62⁰
28⁰	4695	4726	4756	4772	7802	4833	4848	61⁰
29⁰	4848	4879	4909	4924	4955	4985	0,50000	60⁰
А	60^'	48'	36'	30'	18'	6'	0'	А
КОСИНУСЫ
СИНУСЫ
А	0'	12'	24'	30'	42'	54'	60'	А
30⁰	0,5000	5030	5060	5075	5105	5135	5150	59⁰
54⁰	8090	8111	8131	8141	8161	8181	0,8192	35⁰
55⁰	0,8192	8211	8231	8241	8261	8281	8290	34⁰
56⁰	8290	8310	8329	8339	8358	8377	8387	33⁰
57⁰	8387	8406	8425	8434	8453	8471	8480	32⁰
58⁰	8480	8499	8517	8526	8545	8563	8572	31⁰
59⁰	8572	8590	8607	8616	8634	8652	0,8660	30⁰
60⁰	0,8660	8678	8695	8704	8721	8738	8746	29⁰
61⁰	8746	8763	8780	8788	8805	8821	8829	28⁰
62⁰	8829	8846	8862	8870	8886	8902	8910	27⁰
63⁰	8910	8926	8942	8949	8965	8980	8988	26⁰
64⁰	8988	9003	9018	9026	9041	9056	0,9063	25⁰
65⁰	0,9063	9078	9092	9100	9114	9128	9135	24⁰
66⁰	9135	9150	9164	9171	9184	9198	9205	23⁰
67⁰	9205	9219	9232	9239	9252	9265	9272	22⁰
68⁰	9272	9285	9298	9304	9317	9330	9336	21⁰
69⁰	9336	9348	9361	9367	9379	9391	0,9397	20⁰
70⁰	0,9397	9409	9421	9426	9438	9449	0,9455	19⁰
71⁰	9455	9466	9478	9483	9494	9505	9511	18⁰
72⁰	9511	9521	9532	9537	9548	9558	9563	17⁰
73⁰	9563	9573	9583	9588	9598	9608	9613	16⁰
74⁰	0,9613	9622	9632	9636	9646	9655	0,9659	15⁰
75⁰	0,9659	9668	9677	9681	9690	9699	9703	14⁰
76⁰	9703	9711	9720	9724	9732	9740	9744	13⁰
77⁰	9744	9751	9759	9763	9770	9778	9781	12⁰
78⁰	9781	9789	9796	9799	9806	9813	9816	11⁰
79⁰	9816	9823	9829	9833	9839	9845	0,9848	10⁰
80⁰	0,9848	9854	9860	9863	9869	9874	9877	9⁰
81⁰	9877	9882	9888	9890	9895	9900	9903	8⁰
82⁰	9903	9907	9912	9914	9919	9923	9925	7⁰
83⁰	9925	9930	9934	9936	9940	9943	9945	6⁰
84⁰	0,9945	9949	9952	9954	9957	9960	0,9962	5⁰
А	60′	48′	36′	30′	18′	6′	0′	А

КОСИНУСЫ

Т А Н Г Е Н С Ы

А	0′	12′	24′	30′	42′	54′	60′	А
							0,0000	90⁰
0⁰	0,0000	0035	0070	0087	0122	0157	0175	89⁰
1⁰	0175	0209	0244	0262	0297	0332	0349	88⁰
2⁰	0349	0384	0419	0437	0472	0507	0524	87⁰
3⁰	0524	0559	0594	0612	0647	0682	0699	86⁰
4⁰	0699	0734	0769	0787	0822	0857	0,0875	85⁰
5⁰	0,0875	0910	0945	0963	0998	1033	1051	84⁰
6⁰	1051	1086	1122	1139	1175	1210	1228	83⁰
7⁰	1228	1263	1299	1317	1352	1388	1405	82⁰
8⁰	1405	1441	1477	1495	1530	1566	1584	81⁰
9⁰	1584	1620	1655	1673	1709	1745	0,1763	80⁰
10⁰	0,1763	1799	1835	1853	1890	1926	1944	79⁰
11⁰	1944	1980	2016	2035	2071	2107	2126	78⁰
12⁰	2126	2162	2199	2217	2254	2290	2309	77⁰
13⁰	2309	2345	2382	2401	2438	2475	2493	76⁰
14⁰	2493	2530	2568	2586	2623	2661	0,2679	75⁰
15⁰	0,2679	2717	2754	2773	2811	2849	2867	74⁰
16⁰	2867	2905	2943	2962	3000	3038	3057	73⁰
17⁰	3057	3096	3134	3153	3191	3230	3249	72⁰
18⁰	3249	3288	3327	3346	3385	3424	3443	71⁰
19⁰	3443	3482	3522	3541	3581	3620	0,3640	70⁰
20⁰	0,3640	3679	3719	3739	3779	3819	3839	69⁰
21⁰	3839	3879	3919	3939	3979	4020	4040	68⁰
22⁰	4040	4081	4122	4142	4183	4224	4245	67⁰
23⁰	4245	4286	4327	4348	4390	4431	4452	66⁰
24⁰	4452	4494	4536	4557	4599	4642	0,4663	65⁰
25⁰	0,4663	4706	4748	4770	4813	4856	4877	64⁰
26⁰	4877	4921	4964	4986	5029	5073	5095	63⁰
27⁰	5095	5139	5184	5206	5250	5295	5317	62⁰
28⁰	5317	5362	5407	5430	5475	5520	5543	61⁰
29⁰	5543	5589	5635	5658	5704	5750	0,5774	60⁰
30⁰	0,5774	5820	5867	5890	5938	5985	6009	59⁰
А	60′	48′	36′	30′	24′	12′	0′	А

К О Т А Н Г Е Н С Ы

СПИСОК ИЛЛЮСТРАЦИЙ (ПРИЛОЖЕНИЯ)

Приложение 1

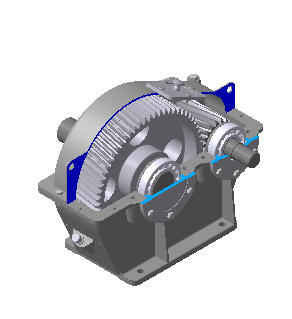

РЕДУКТОР С ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧЕЙ

Приложение 2

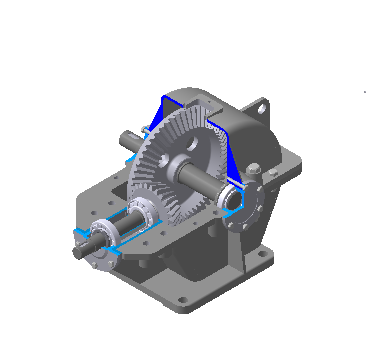

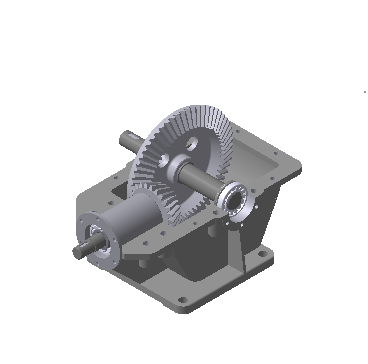

РЕДУКТОР С КОНИЧЕСКОЙ ПЕРЕДАЧЕЙ

Приложение 3

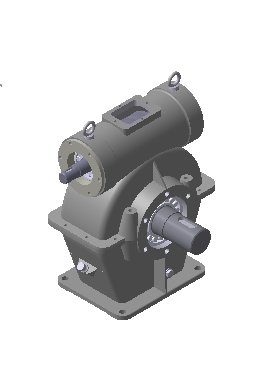

РЕДУКТОР С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

Приложение 4

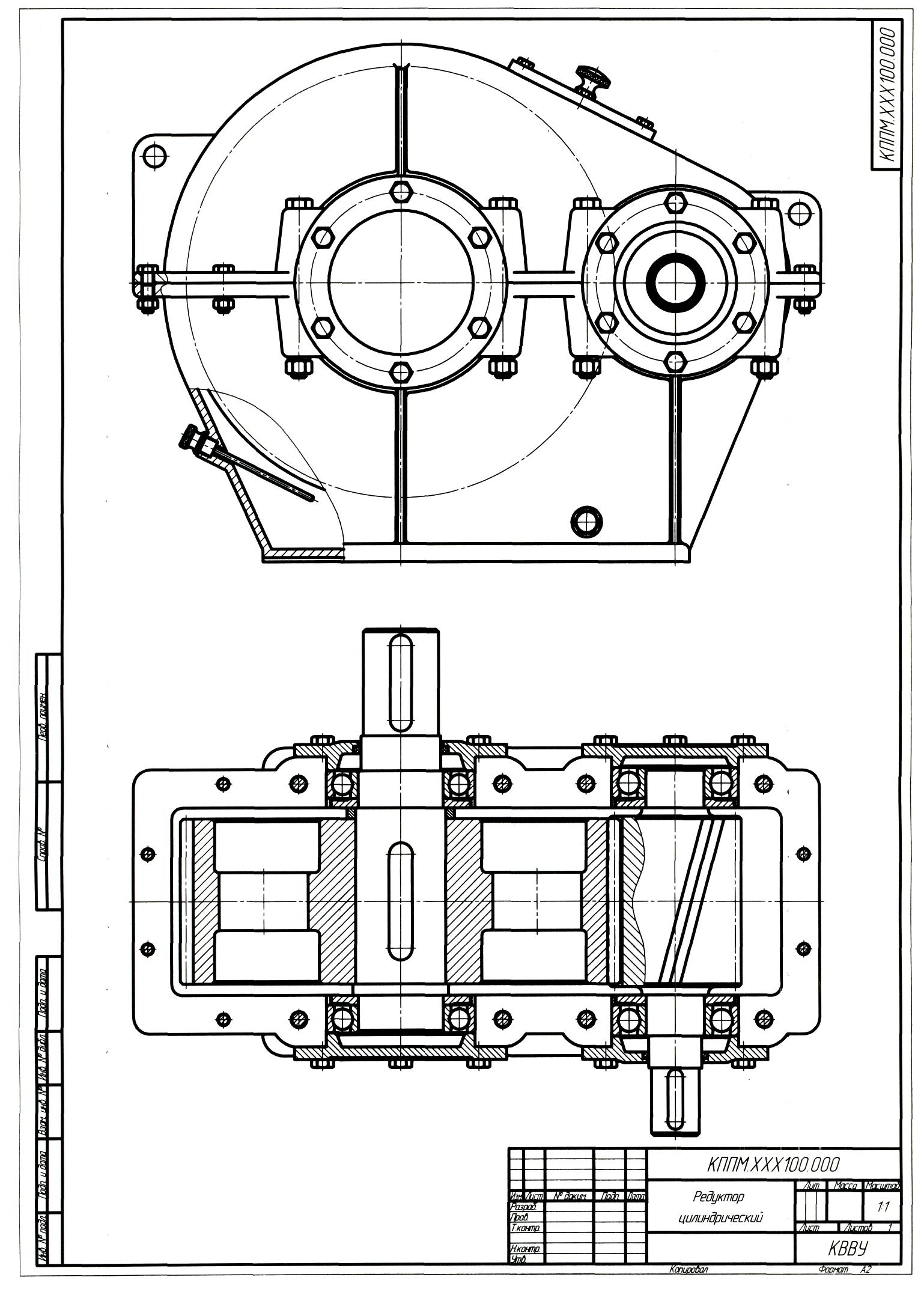

ПРИМЕР СБОРОЧНОГО ЧЕРТЕЖА ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА

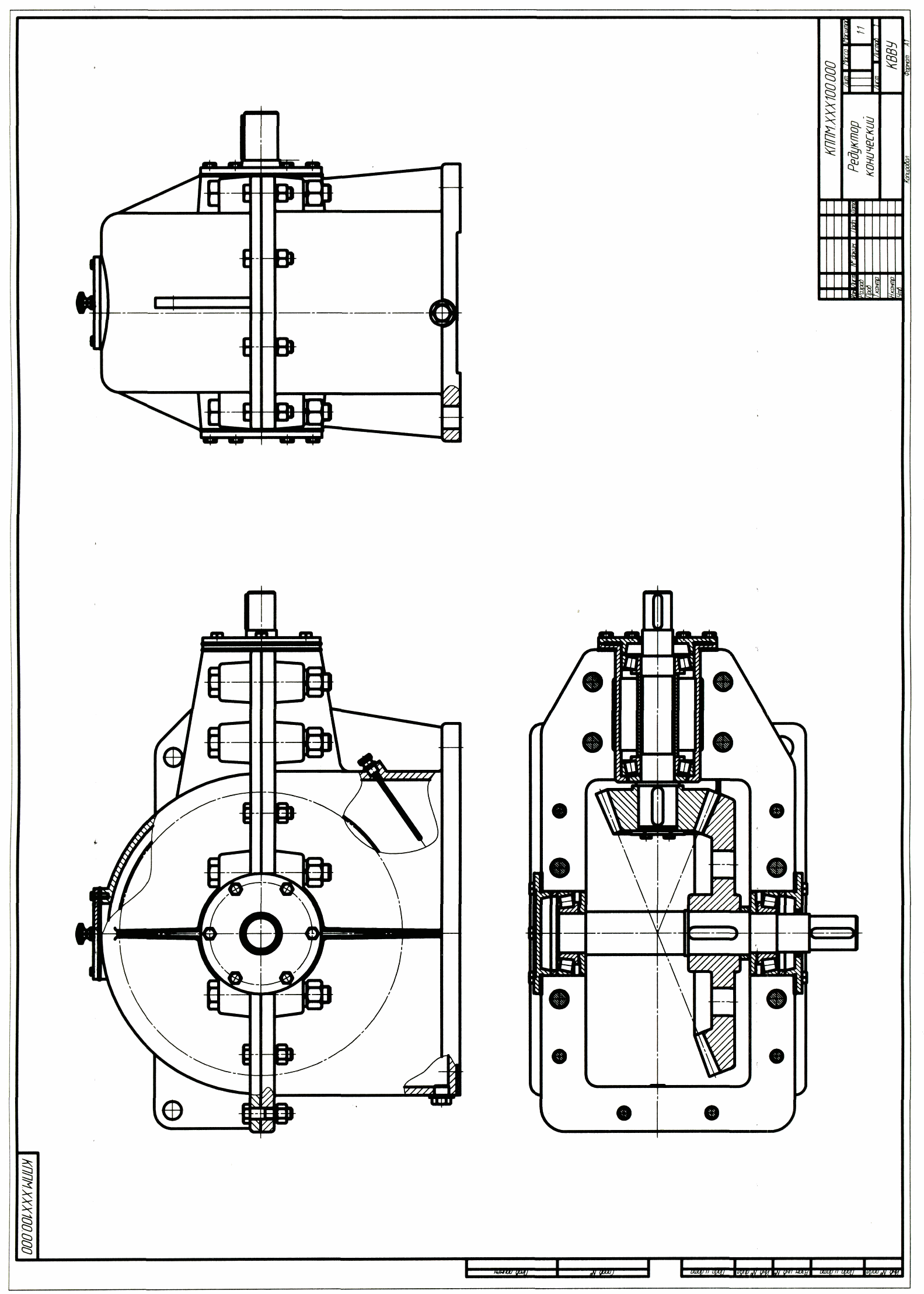

Приложение 5

ПРИМЕР СБОРОЧНОГО ЧЕРТЕЖА КОНИЧЕСКОГО РЕДУКТОРА

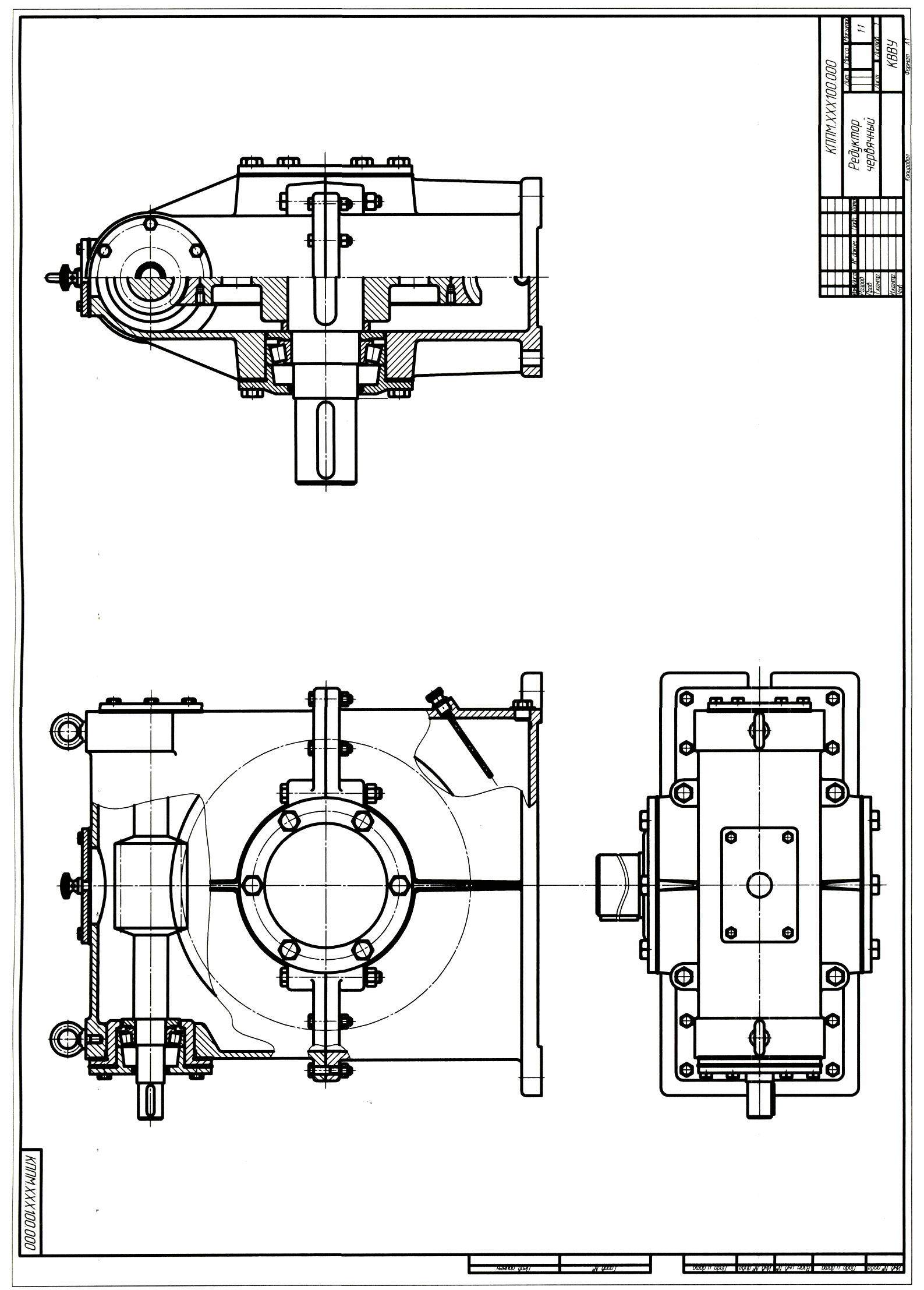

Приложение 6

ПРИМЕР СБОРОЧНОГО ЧЕРТЕЖА ЧЕРВЯЧНОГО РЕДУКТОРА

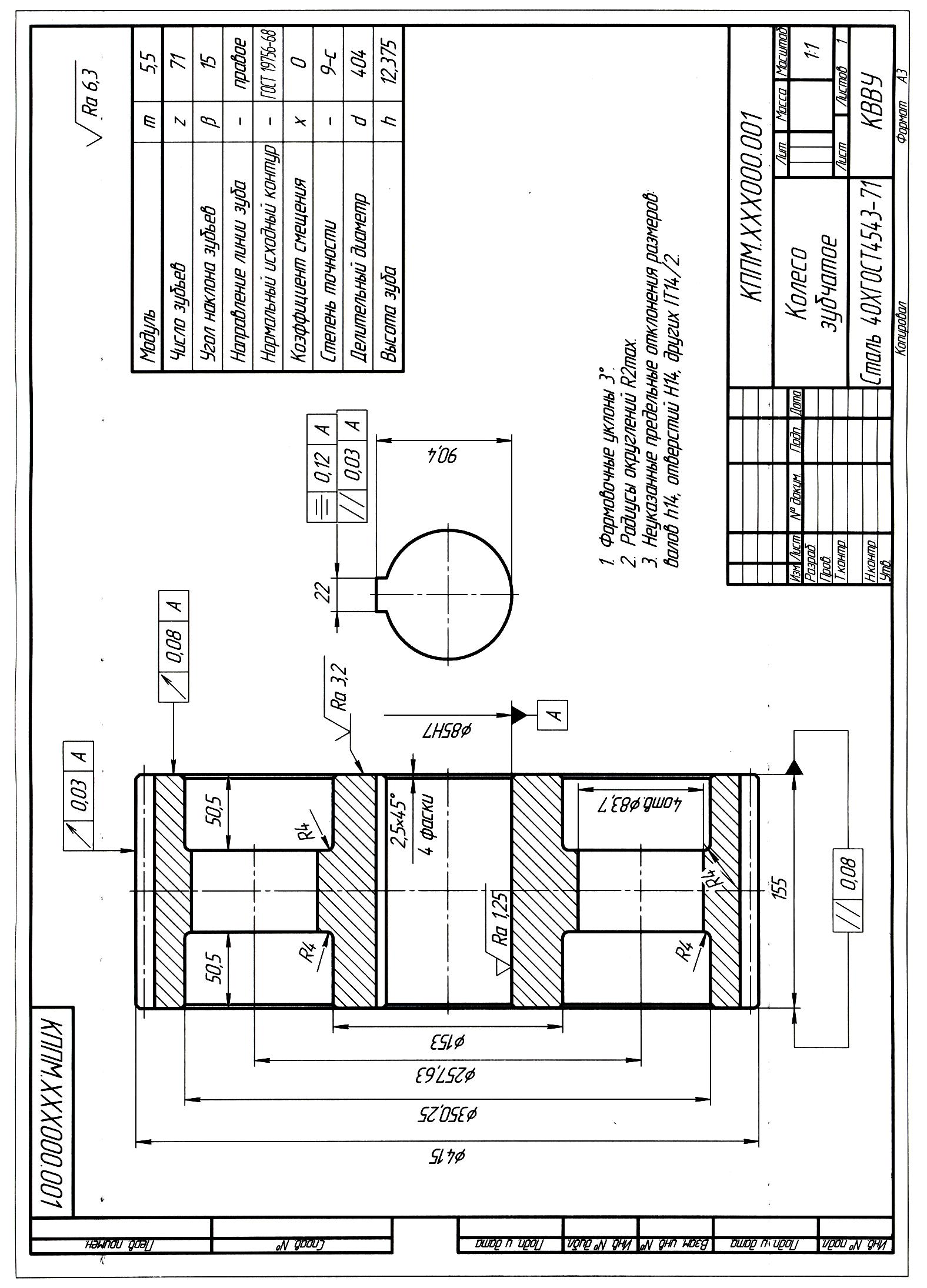

Приложение 7

КОЛЕСО ЗУБЧАТОЕ ЦИЛИНДРИЧЕСКОЕ

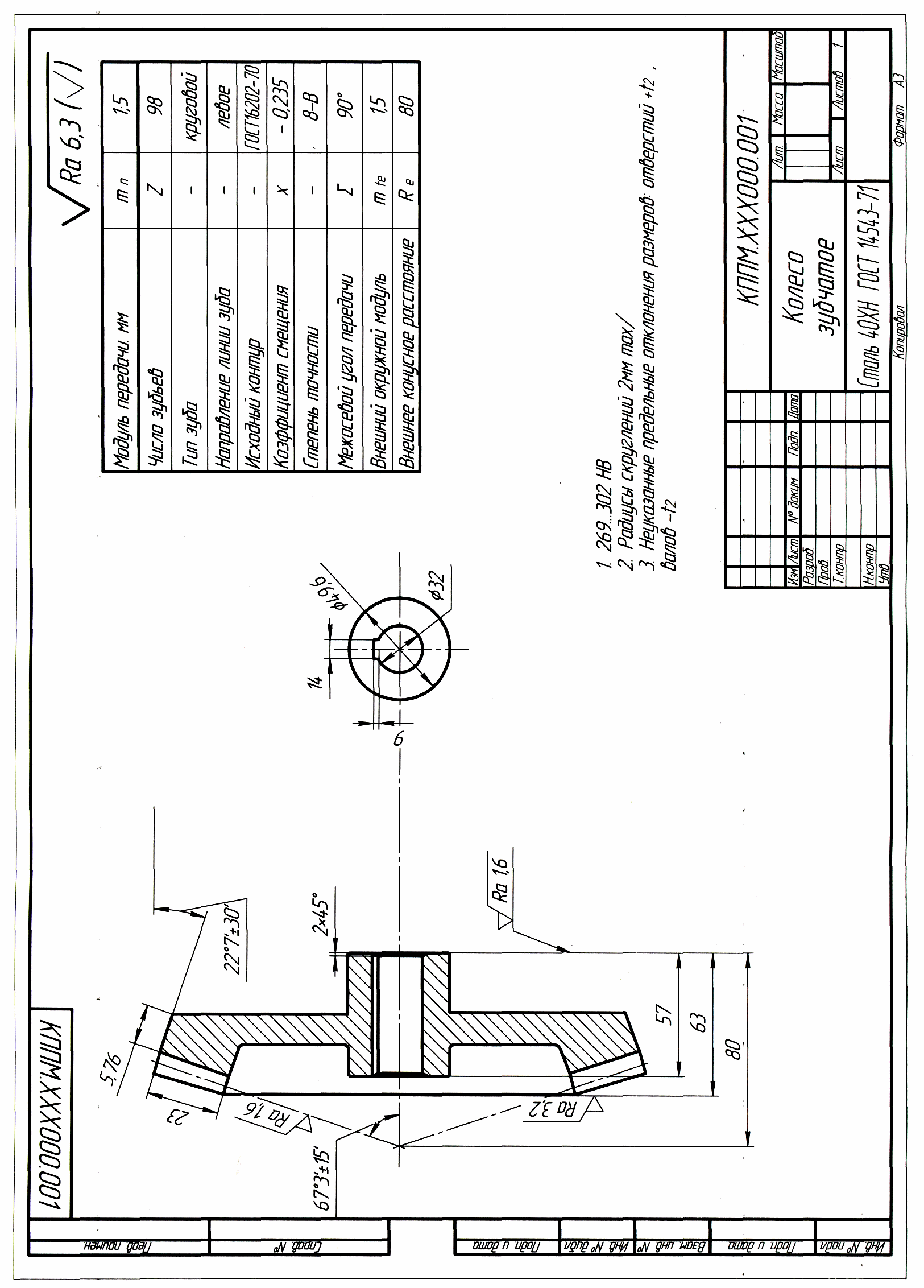

Приложение 8

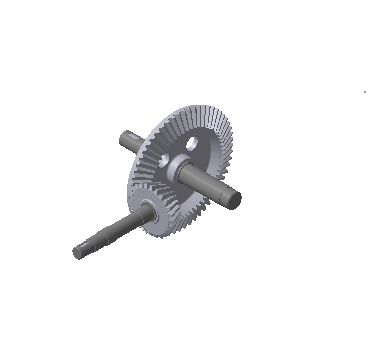

КОЛЕСО КОНИЧЕСКОЕ

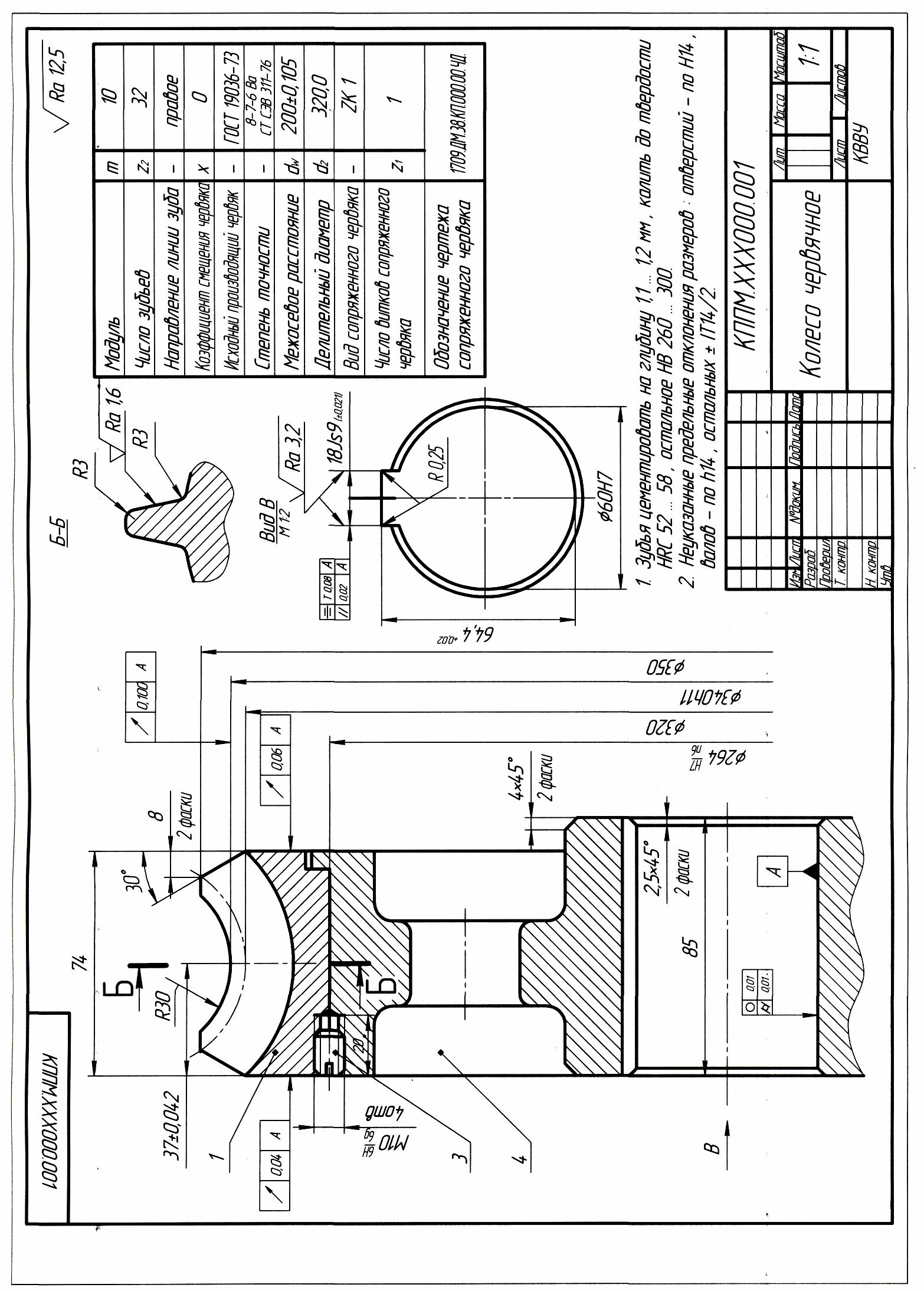

Приложение 9

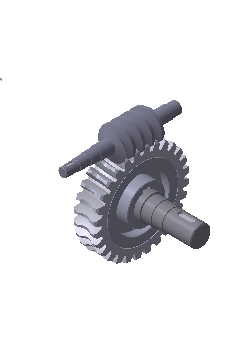

КОЛЕСО ЧЕРВЯЧНОЕ

Приложение 10

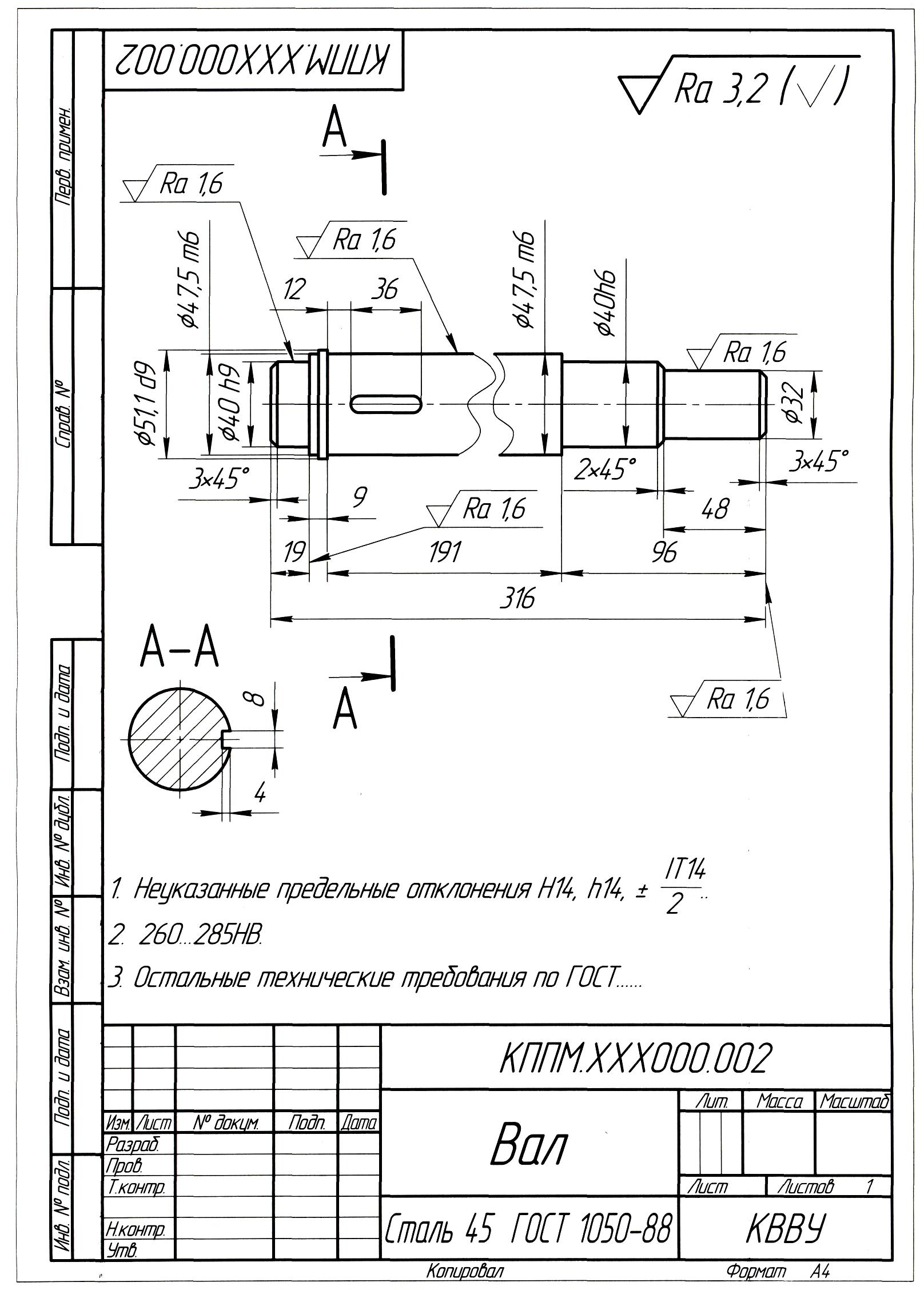

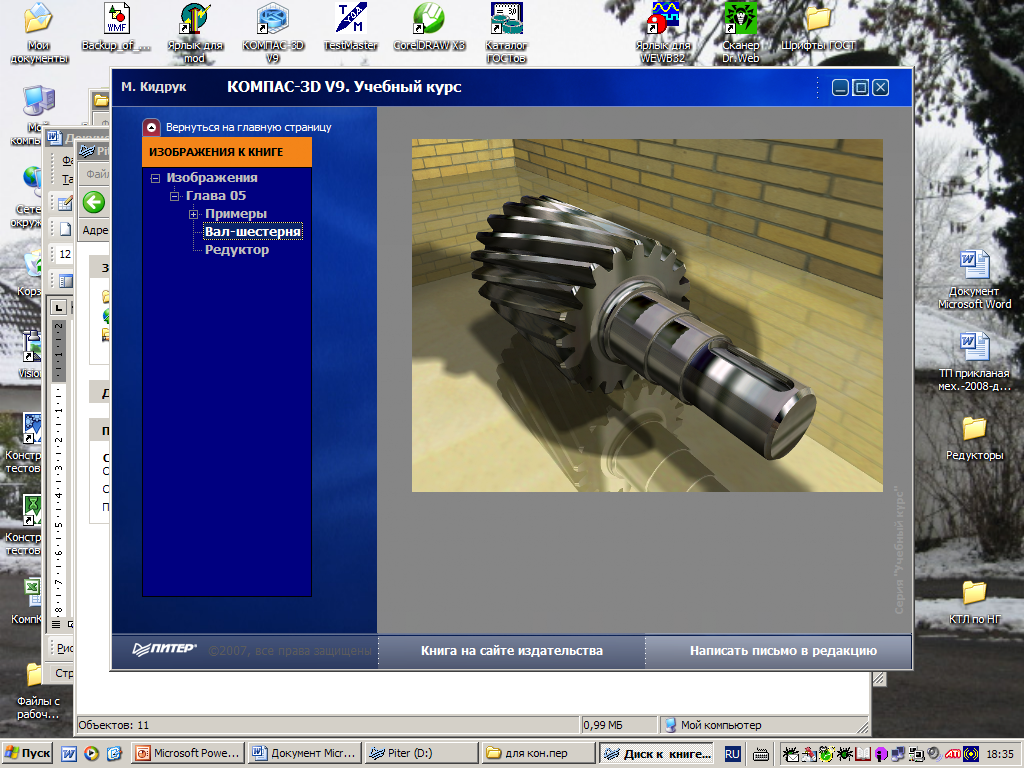

ВАЛ

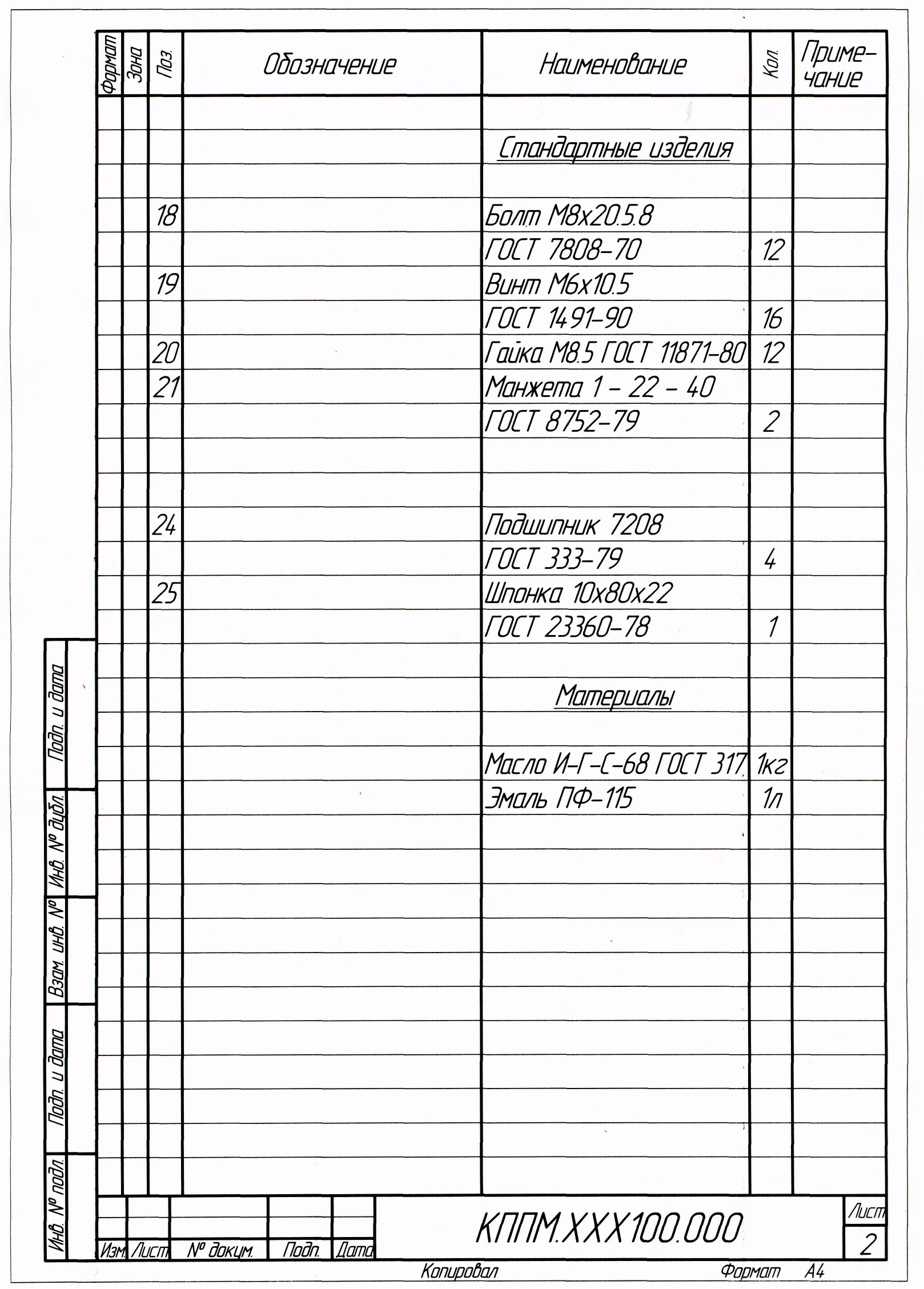

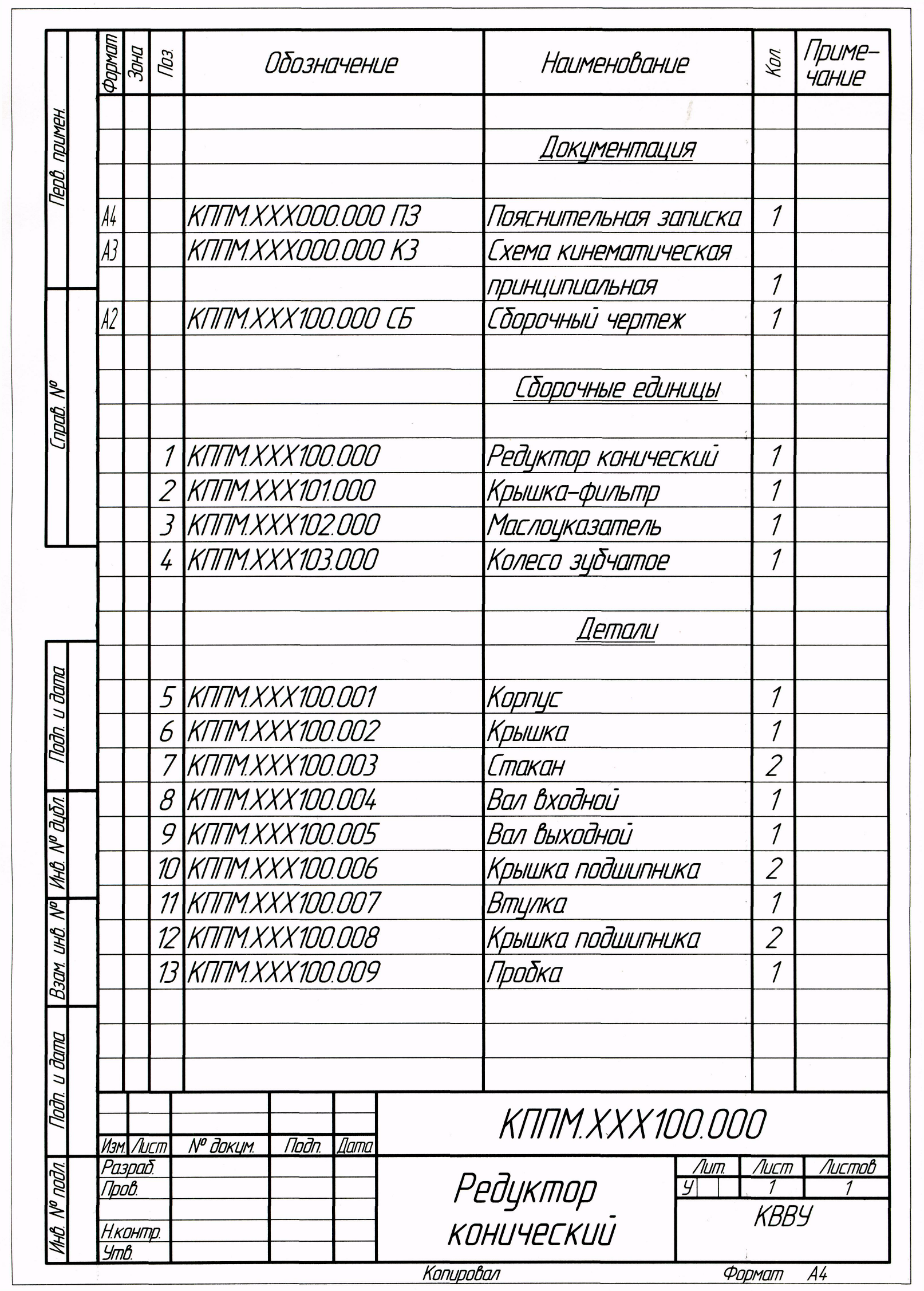

Приложение 11

СПЕЦИФИКАЦИЯ ДЛЯ КОНИЧЕСКОГО РЕДУКТОРА

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Л.А. Андриенко и другие. Под редакцией О.А. Ряховского. Детали машин. Учебник. М.: Издательство МГТУ им. Н.Э. Баумана, 2004. – 520 с.

2. М.М. Газимов, О.Ю. Павлов, А.И. Саломыков. Прикладная механика. Раздел 2. Детали машин. Учебное пособие. Министерство обороны РФ. 2005. – 240 с.

3. П.Ф. Дунаев, О.П. Леликов. Конструирование узлов и деталей машин. Учебное пособие. М.: Издательский центр «Академия», 2003. - 496 с.

4. А.И. Саломыков. Справочные материалы для выполнения курсового проекта. Учебно-наглядное пособие. Казань. КазВАКУ. 2008. - 54 с.

ОГЛАВЛЕНИЕ

		Стр.
	ВВЕДЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	3
1	ОБЩИЙ РАСЧЕТ ПРИВОДА . . . . . . . . . . . . . . . . . . . . . . . . .	5
1.1	Кинематическая схема и ее анализ. Исходные данные . . . . .	5
1.2	Выбор электродвигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	8
1.3	Кинематический расчет привода . . . . . . . . . . . . . . . . . . . . . . .	9
1.4	Силовой расчет привода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
	Примеры общего расчета привода . . . . . . . . . . . . . . . . . . . .	10
	Пример 1. Общий расчёт электромеханического привода с одноступенчатым цилиндрическим прямозубым и косозубым редуктором . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
	Пример 2. Общий расчёт электромеханического привода с одноступенчатым коническим прямозубым редуктором . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12
	Пример 3. Общий расчёт электромеханического привода с одноступенчатым червячным редуктором . . . . . . . .	15
2	РАСЧЕТ ОДНОСТУПЕНЧАТОГО РЕДУКТОРА С ЦИЛИНДРИЧЕСКОЙ ПРЯМОЗУБОЙ И КОСОЗУБОЙ ПЕРЕДАЧЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	18
2.1	Расчетная схема. Исходные данные . . . . . . . . . . . . . . . . . . . .	18
2.2	Выбор материала и термической обработки колес . . . . . . . .	19
2.3	Допускаемые контактные напряжения . . . . . . . . . . . . . . . . . .	20
2.4	Допускаемые изгибные напряжения . . . . . . . . . . . . . . . . . . . .	21
2.5	Проектировочный и проверочный расчеты прямозубой передачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	22
2.5.1	Межосевое расстояние . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	22
2.5.2	Предварительные основные размеры прямозубого колеса .	23
2.5.3	Модуль передачи (зацепления) . . . . . . . . . . . . . . . . . . . . . . . .	23
2.5.4	Число зубьев прямозубых колес . . . . . . . . . . . . . . . . . . . . . . .	24
2.5.5	Фактическое передаточное число . . . . . . . . . . . . . . . . . . . . . .	24
2.5.6	Размеры колеса прямозубой передачи . . . . . . . . . . . . . . . . . .	25
2.5.7	Силы в зацеплении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	26
2.5.8	Степень точности зацепления . . . . . . . . . . . . . . . . . . . . . . . . .	26
2.5.9	Проверочный расчет зубьев колеса . . . . . . . . . . . . . . . . . . . . .	27
2.6	Проектировочный и проверочный расчеты косозубой передачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	30
2.6.1	Межосевое расстояние . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	30
2.6.2	Предварительные основные размеры колеса . . . . . . . . . . . . .	30
2.6.3	Модуль передачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	31
2.6.4	Число зубьев косозубых колес . . . . . . . . . . . . . . . . . . . . . . . .	31
2.6.5	Фактическое передаточное число . . . . . . . . . . . . . . . . . . . . . .	32
2.6.6	Размеры колес косозубой передачи . . . . . . . . . . . . . . . . . . . .	33
2.6.7	Силы в зацеплении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	34
2.6.8	Степень точности зацепления . . . . . . . . . . . . . . . . . . . . . . . . .	34
2.6.9	Проверочный расчет зубьев колеса . . . . . . . . . . . . . . . . . . . .	35
2.7	Эскизное проектирование цилиндрической прямозубой и косозубой передачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	38
2.7.1	Проектировочный расчет входного вала . . . . . . . . . . . . . . . .	38
2.7.2	Проектировочный расчет выходного вала . . . . . . . . . . . . . . .	40
2.7.3	Выбор подшипников валов . . . . . . . . . . . . . . . . . . . . . . . . . . .	42
2.7.4	Эскизная компоновка передачи . . . . . . . . . . . . . . . . . . . . . . . .	43
2.8	Проверочный расчет выходного вала цилиндрического прямозубого и косозубого редукторов . . . . . . . . . . . . . . . . . .	47
2.8.1	Проверочный расчет выходного вала цилиндрического прямозубого редуктора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	48
2.8.2	Проверочный расчет выходного вала цилиндрического косозубого редуктора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	54
3	РАСЧЕТ ОДНОСТУПЕНЧАТОГО РЕДУКТОРА С КОНИЧЕСКОЙ ПРЯМОЗУБОЙ ПЕРЕДАЧЕЙ . . . . . . . . . . . . .	61
3.1	Расчетная схема. Исходные данные . . . . . . . . . . . . . . . . . . . .	61
3.2	Выбор материала и термической обработки для колес . . . . .	62
3.3	Допускаемые контактные напряжения . . . . . . . . . . . . . . . . . .	63
3.4	Допускаемые изгибные напряжения . . . . . . . . . . . . . . . . . . . .	64
3.5	Проектировочный расчет конической передачи . . . . . . . . . .	65
3.5.1.	Диаметр внешней делительной окружности колеса . . . . . . .	65
3.5.2	Углы делительных конусов шестерни и колеса, конусное расстояние и ширина колес . . . . . . . . . . . . . . . . . . . . . . . . . . .	66
3.5.3	Модуль передачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	66
3.5.4	Число зубьев конических колес . . . . . . . . . . . . . . . . . . . . . . . .	66
3.5.5	Фактически передаточное число . . . . . . . . . . . . . . . . . . . . . .	67
3.5.6	Размеры колес конической передачи . . . . . . . . . . . . . . . . . . .	67
3.5.7	Силы в зацеплении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	68
3.5.8	Степень точности зацепления . . . . . . . . . . . . . . . . . . . . . . . . .	69
3.6	Проверочный расчет зубьев конического колеса . . . . . . . . .	69
3.6.1	Проверка зубьев конического колеса по напряжениям изгиба зубьев . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	70
3.6.2	Проверка зубьев конического колеса по контактным напряжениям . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	70
3.7	Эскизное проектирование конической передачи . . . . . . . . .	71
3.7.1	Проектировочный расчет входного вала . . . . . . . . . . . . . . . .	72
3.7.2	Проектировочный расчет выходного вала . . . . . . . . . . . . . . .	74
3.7.3	Выбор подшипников валов . . . . . . . . . . . . . . . . . . . . . . . . . . .	77
3.7.4	Эскизная компоновка передачи . . . . . . . . . . . . . . . . . . . . . . . .	78
3.8	Проверочный расчет выходного вала конического прямозубого редуктора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	84
3.8.1	Расчетная схема. Исходные данные . . . . . . . . . . . . . . . . . . . .	84
3.8.2	Определение неизвестных внешних нагрузок – реакций в опорах . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	85
3.8.3	Определение изгибающих и крутящих моментов по длине вала и построение эпюр М_х(z), М_у(z) . . . . . . . . . . .	86
3.8.4	Выбор материала. Расчет вала на статическую прочность . .	89
4	РАСЧЕТ ОДНОСТУПЕНЧАТОГО РЕДУКТОРА С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	91
4.1	Расчетная схема. Исходные данные . . . . . . . . . . . . . . . . . . . .	91
4.2	Выбор материала червяка и колеса . . . . . . . . . . . . . . . . . . . . .	92
4.3	Допускаемые контактные напряжения . . . . . . . . . . . . . . . . . .	93
4.4	Допускаемые изгибные напряжения . . . . . . . . . . . . . . . . . . . .	94
4.5	Проектировочный расчет червячной передачи . . . . . . . . . . .	95
4.5.1	Межосевое расстояние . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	95
4.5.2	Основные параметры передачи . . . . . . . . . . . . . . . . . . . . . . . .	95
4.5.3	Геометрические размеры червяка и колеса . . . . . . . . . . . . . .	97
4.5.4	КПД передачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	98
4.5.5	Тепловой расчет передачи . . . . . . . . . . . . . . . . . . . . . . . . . . . .	100
4.5.6	Силы в зацеплении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	101
4.5.7	Степень точности зацепления . . . . . . . . . . . . . . . . . . . . . . . . .	102
4.6	Проверочный расчет зубьев колеса . . . . . . . . . . . . . . . . . . . . .	103
4.6.1	Проверочный расчет по контактным напряжениям . . . . . . .	103
4.6.2	Проверочный расчет по напряжениям изгиба зубьев . . . . . .	103
4.7	Эскизное проектирование червячной передачи . . . . . . . . . .	105
4.7.1	Проектировочный расчет входного вала и выбор подшипников . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	107
4.7.2	Проектировочный расчет выходного вала и выбор подшипников . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	109
4.7.3	Эскизная компоновка передачи . . . . . . . . . . . . . . . . . . . . . . . .	112
4.8	Проверочный расчет выходного вала червячного редуктора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	115
4.8.1	Расчетная схема. Исходные данные . . . . . . . . . . . . . . . . . . . .	115
4.8.2	Определение внешних нагрузок - реакций связей . . . . . . . .	116
4.8.3	Определение внутренних усилий в поперечных сечениях вала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	117
4.8.4	Выбор материала. Расчет вала на статическую прочность .	120
5	ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ ВЫХОДНОГО ВАЛА РЕДУКТОРА . . . . . . . . . . . . . . . . . . . . . . . . . . .	122
5.1	Расчет шарикового радиального однорядного подшипника выходного вала цилиндрического прямозубого редуктора .	122
5.1.1	Расчетная схема. Исходные данные . . . . . . . . . . . . . . . . . . . .	122
5.1.2	Расчет динамической грузоподъемности . . . . . . . . . . . . . . . .	123
5.2	Расчет роликового конического подшипника . . . . . . . . . . . .	125
5.2.1	Расчетная схема. Исходные данные . . . . . . . . . . . . . . . . . . . .	125
5.2.2	Расчет по динамической грузоподъемности . . . . . . . . . . . . .	126
	Примеры проверочного расчёта роликовых конических подшипников по динамической грузоподъёмности . . . .	127
	Пример 1. проверочный расчёт роликового конического подшипника для выходного вала цилиндрического косозубого редуктора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	127
	Пример 2. Проверочный расчёт роликового конического подшипника для выходного вала конического редуктора	129
	Пример 3. Проверочный расчёт роликового конического подшипника для выходного вала червячного редуктора .	131
6	РАСЧЕТ СОЕДИНЕНИЯ ВАЛ-СТУПИЦА ВЫХОДНОГО ВАЛА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	133
6.1	Расчетная схема. Исходные данные . . . . . . . . . . . . . . . . . . . .	133
6.2	Выбор и расчет основных параметров шпонки . . . . . . . . . . .	134
	Примеры выбора шпонки и расчета соединения вал-ступица редуктора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	136
	Пример 1. Расчёт шпоночного соединения вал-ступица выходного вала цилиндрического редуктора . . . . . . . . . . .	136
	Пример 2. Расчёт шпоночного соединения вал-ступица выходного вала конического редуктора . . . . . . . . . . . . . . . .	137
	Пример 3. Расчёт шпоночного соединения вал-ступица выходного вала червячного редуктора . . . . . . . . . . . . . . . . .	138
7	ВЫБОР МУФТЫ ВХОДНОГО ВАЛА . . . . . . . . . . . . . . . . . .	140
	Примеры выбора и расчёта муфты для соединения вала электродвигателя с цилиндрическим концевым участком входного вала редуктора	141
	Пример 1. выбор и расчёт муфты для соединения вала электродвигателя с цилиндрическим концевым участком входного вала цилиндрического редуктора . . .	141
	Пример 2. Выбор и расчёт муфты для соединения вала электродвигателя с цилиндрическим концевым участком входного вала конического редуктора . . . . . . . .	142
	Пример 3. Выбор и расчёт муфты для соединения вала электродвигателя с цилиндрическим концевым участком входного вала червячного редуктора . . . . . . . . . . . . . .	143
8	ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ КОРПУСА РЕДУКТОРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	145
8.1	Основные параметры корпуса редуктора . . . . . . . . . . . . . . . .	145
8.2	Расчет стаканов для подшипников . . . . . . . . . . . . . . . . . . . . .	147
8.3	Эскиз корпуса редуктора . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	150
8.4	Система смазки и уплотнения . . . . . . . . . . . . . . . . . . . . . . . . .	154
9	СБОРКА И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ РЕДУКТОРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	156
10	СПРАВОЧНЫЕ МАТЕРИАЛЫ ДЛЯ РАСЧЁТА ЭЛЕКТРОМЕХАНИЧЕСКОГО ПРИВОДА . . . . . . . . . . . . . . . . . . .	158
	СПИСОК ИЛЛЮСТРАЦИЙ (ПРИЛОЖЕНИЯ) . . . . . . . . . .	208
	БИБЛИОГРАФИЧЕСКИЙ список . . . . . . . . . . . . . . . . . . .	220

<<< < Предыдущая 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 4849 / 4949

Соседние файлы в папке 0379

#
14.02.2023321.6 Кб49_Poyasnitelnaya_zapiska_Albert.docx
#
14.02.2023153.32 Кб4EWHff1LRLg8.jpg
#
14.02.202329.49 Mб5UChEBNOE_POSOBIE_PM.doc
#
14.02.2023166.36 Кб4w-jOQ9YhphQ.jpg
#
14.02.2023164.62 Кб4Фрагмент.frw
