Кафедра «Детали машин» Привод цепного транспортёра

Пояснительная записка

ДМ 349-05.00.00 ПЗ

Студент _____________ (Мельник М.Н.) Группа Э2-61

Руководитель проекта ______________ (Сыромятников В.С.)

2016г.

Содержание стр.

0 Техническое задание 2

1 Кинематический расчет 3

2. 2 Ориентировочный расчет валов 4

4. 3 Предварительный выбор подшипников 4

2. 4 Выбор и расчет муфт 6

5 Выбор системы смазки и смазочных материалов 8

2. 6 Расчёт подшипников на долговечность 8

7 Установка колес на валы. 15

2. 8 Уточненный расчет валов 19

2. 9 Расчет шпоночных соединений 26

2. 10 Размеры колеса и корпусных деталей 27

2. 11 Список используемой литературы 30

2. 12 Приложения 31

3. 1 Кинематический расчет.

Выбор электродвигателя. Мощность привода, с.5 [1]:

Р_ВЫХ = F_tV /10 ³=40,25/10 ³=1кВт, где F_t=4 кН –окружная сила,

V=0,25 м/с - скорость тяговой цепи, из технического задания.

Мощность электродвигателя.

Где _общ = _ред _цп _оп_муфты=0,80,940,980,99=0,7296

где: _ред=0,8 – КПД червячного редуктора, с.7, табл. 1.1 [1];

_цп=0,94 – КПД цепной передачи;

_муфты=0,98 – КПД муфты;

_оп=0,99 – КПД опор приводного вала, демонстрационный стенд .

Частоты вращения приводного вала, с.6 [1]:

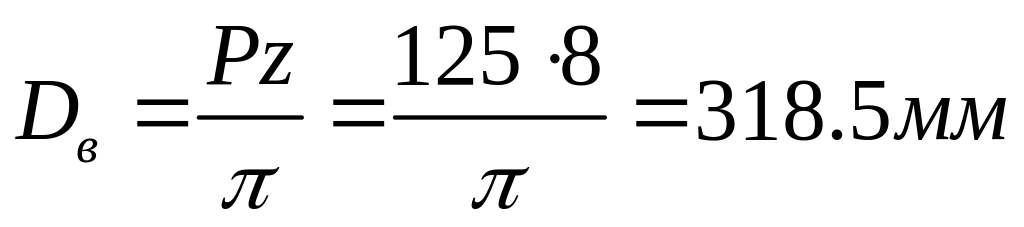

Где -диаметр зубчатого колеса конвейера

Предварительное значение частоты вращения вала электродвигателя, с.5 [1]:

n’_э = n_прв u’_редu_цп=15223=990 мин^-1

Где u’_ред=22 -рекомендуемое передаточное число редуктора;

u_цп=3 – рекомендуемое передаточное число цепной передачи;

Выбор электродвигателя по ГОСТу.

Из условия P_э≥P_{э тр}, n_э ≈ n’_э

Исходя из этих условий выбран электродвигатель, с.459, табл. 24.9 [1]:АИР 90L6/925, рис. 1

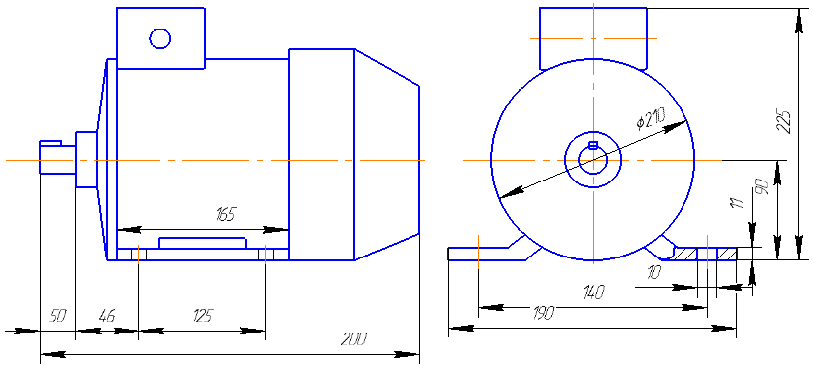

Рис. 1. Электродвигатель.

Уточнение передаточных отношений привода, с.8, [1]:

u_общ=n_э/n_прв=1000/15=66,67 ; u_ред= u_общ/ u_цп=66,67/3=22.22;

Частота вращения тихоходного вала редуктора, с.8, [1]:

n_Т= n_првu_цп=153=45 об/мин ;

Вращающий момент на тихоходном валу ,с.10, [1]:

T_T=10^-3(F_tD/2)/( u_цп_цп_оп)=10^-3(4000318,5/2)/(30,940,99)=228,2 Нм;

2. Ориентировочный расчет валов.

Крутящий момент валов, подсчитан на ЭВМ, см Приложение 2 :

Быстроходного: T_б= 12.5 Hм Тихоходного: T_т= 228.2 Hм

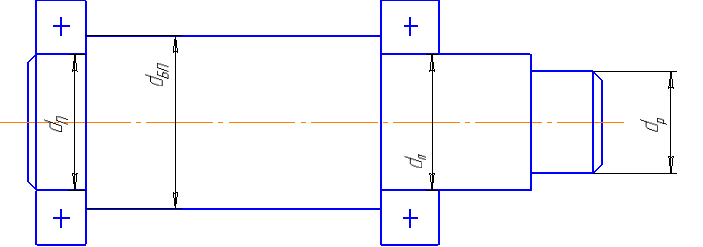

Предварительные значения диаметров, с.45 [1]:

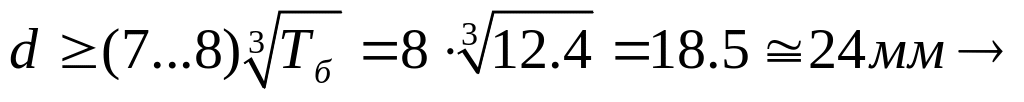

Для быстроходного: , для удобного

соединения с валом электродвигателя;

;

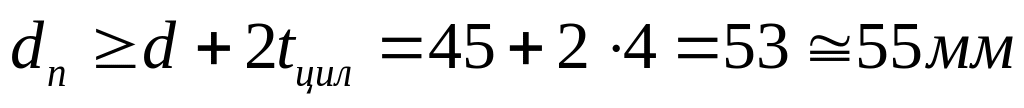

Для тихоходного:

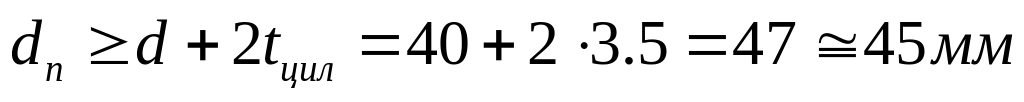

Для приводного:
