Московский ордена Ленина, ордена Октябрьской Революции

И ордена Трудового Красного Знамени

Государственный технический университет им. Н. Э. Баумана

Кафедра “Детали машин”

Привод ленточного конвейера

Пояснительная записка

ДМ 312-06.00.00 ПЗ

Студент (Варначева В. В.) Группа Э9-61

Руководитель проекта (Сыромятников В.С.)

2016 г.

Оглавление.

1.Техническое задание……………………………………………………………………2

2.Выбор электродвигателя………………………………………………………………..3

3.Ориентировачный расчет валов………………………………………………………..4

4. Предварительный выбор подшипников и торцевых крышек…………………….…5

5.Выбор и расчет муфт………………………..…………….……………………………6

6.Расстояния между деталями передачи………………………………………..…….…7

7. Выбор материалов для зубчатых колес……………………....……………………….7

7.1 Расчет допускаемых напряжений………………....…………………………………7

8. Расчет межосевых расстояний. Определение размеров зубчатых колес…………...7

9.Выбор способов смазывания и смазочных материалов………………………………7

10.Расчет подшипников………………………………………………….……………….8

11.Проверочный расчет валов…………………………………………….…………….12

Расчет на статическую прочность………………………………..……………………..12

Расчет валов на сопротивление усталости……………………………………..………15

12. Расчет соединений…………………………………….……………………………..20

Выбор посадок подшипников………………………...…………………………………20

Выбор посадок с натягом колес редуктора…………………………………………….20

Расчет шпоночных соединений…………………………………………..……………..22

13. Расчет корпуса редуктора и деталей транспортера………………………………..23

Расчет корпуса редуктора….……………………………………………………………23

Расчет колес редуктора………………………………………………………………….24

Расчет звездочки приводного вала…………………………………………………...…24

Список литературы………………………………………………………………………26

Приложение №1………………………………………………………………………….27

2.Выбор электродвигателя.

Общий КПД привода:

где - КПД зубчатой передачи - КПД муфты, - КПД подшипника. c. 7[2]

Требуемая мощность электродвигателя с. 5 [2]:

где

F_t = 3000 Н – окружная сила,V = 1.3 м/c – скорость ленты (техническое задание)

Приведенная частота вращения с. 6 [2]:

мин^-1

где - диаметр барабана (техническое задание)

Требуемая частота вращения вала электродвигателя:

мин^-1

где - рекомендуемые передаточные числа тихоходной и быстроходной ступеней цилиндричеcкого двухступенчатого редуктора с.7,[2].

Из условия P_э≥P_{э тр}, n_э ≈ n’_э выбираю электродвигатель АИР 132 S6 / 960 с. 459 табл. 24.9 [2] (рис.1).

Определяю общее передаточное число редуктора с.8, [2] :

Частота вращения тихоходной ступени редуктора с.8, [2]:

мин^-1

Вращающий момент на тихоходном валу с.10, [1] :

= 10^-3 · 3000 · (350/2) /(0.99 · 0.98) = 541 Н·м

Рис.1 Электродвигатель АИР 132S6/960

Таблица 1

d1	l1	l30	b1	h1	d30	l10	l31	d10	b10	h	h10	h31
38	80	460	10	8	288	140	89	12	216	132	13	325

3.Ориентировачный расчет валов. Вращающие моменты на валах подсчитаны на эвм, см. Приложение 2 :

Быстроходного: T_б= 40,9 Hм

Тихоходного: T_т= 541 Hм

Промежуточного: T_пр=

Предварительные значения диаметров, с.45 [2]:

Для быстроходного(входного) вала (рис.2):

мм (для удобного соединения с валом

электродвигателя)

где мм- высота заплечника, с.46[2]

мм

где r = 2,5 мм – координата фаски подшипника.

мм

округляю полученные значения до стандартных мм, мм, мм.

Для промежуточного вала(рис.2):

где f = 1.2 мм– размер фаски колеса

мм

мм

мм

Округляю: мм, мм, мм, мм.

Для тихоходного(выходного) вала(рис.2):

мм

мм

мм

Округляю: мм, мм, мм, мм.

Для приводного вала(рис.2):

мм

мм

мм

Округляю: мм, мм, мм, мм.

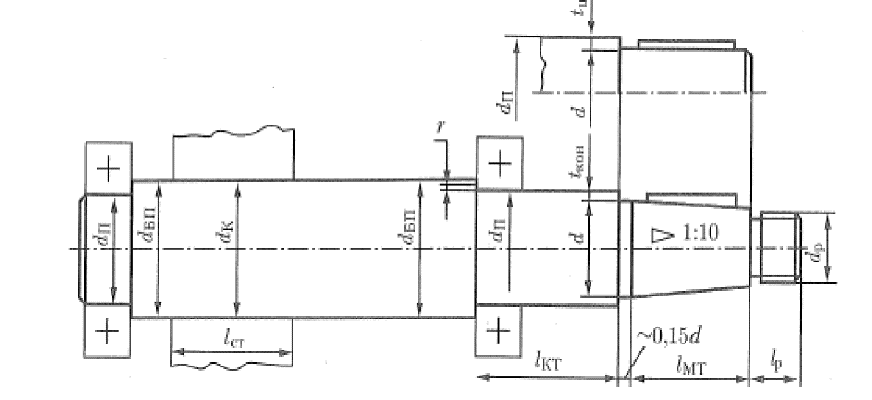

Рис.2 Вал
