ВВЕДЕНИЕ

Фрезерование–высокопроизводительныйираспространенныйметодобработкиповерхностей:горизонтальных,вертикальныхинаклонныхплоскостей,уступовипазовразличногопрофиля.Фрезерованиеосуществляетсямноголезвийнымрежущиминструментом–фрезойнагоризонтально-,вертикально-,универсально-фрезерныхстанках,атакженакарусельно-,барабанно-изубофрезерных.

Прифрезерованииглавное(вращательное)движениесовершаетфреза,движениеподачи–заготовка.

Фрезыклассифицируютсяпоспособукрепления:осевыеиконцевые.

ЦЕЛЬРАБОТЫ

Практическоеознакомлениесконструкциейитипамифрез,ихэлементами,геометрией,атакжеспособамиустановкифрезнастанках.

ОСЕВЫЕФРЕЗЫ

Осевыефрезыкрепятсянаосигоризонтально-иуниверсально-фрезерныхстанков.

Осевыефрезыделятсянацилиндрическиеидисковые(пазовые)(рис.

1).Уцилиндрическихфрездлинабольшедиаметра.

Осевыефрезымогутиметьрежущиекромкитольконацилиндрическойповерхности–односторонние(рис.1,б),нацилиндрическойповерхностииоднойизторцевых–двухсторонние,нацилиндрическойидвухторцевых–трехсторонниефрезы(рис.1,в).Онитакжемогутбытьпрямозубымиикосозубыми.Косозубыефрезысложнеевизготовлении,ноониработаютсменьшейвибрацией,поэтомудостигаетсябольшаяточностьобработкиповерхностииповышаетсястойкостьинструмента.

Поформезубаразличаютострозубыеизатылованныеосевыефрезы

(рис.2).Острыйзубзатачиваетсяпозаднейповерхности.

ЗадняяповерхностьзатылованногозубаимеетформуспиралиАрхимеда,иприперезаточкепопереднейповерхностипрофильзубанеизменяется.Зубтакойформыимеютобычнофасонныеимодульныефрезы(рис.3).

Нагоризонтально–фрезерныхстанкахиспользуютсятакжеторцевыефрезы(рис.4),спомощьюкоторыхобрабатываютсявертикальныеплоскиеповерхности,иугловые(дисковые)(рис.5)дляобработкинаклонныхповерхностей.

Средиосевыхфрезособоеместозанимаютфасонныефрезы,используемыедляобработкифасонныхповерхностей(рис.3).Книмотносятсямодульныефрезы,используемыедляпрорезаниявпадинмеждузубьямишестерен.Модульныефрезымогутбытьпальцевыми(рис.6),

дисковыми(рис.3,б),червячными(рис.7).Дисковыеипальцевыефрезыиспользуютсядляобработкизубьевшестеренметодомкопированиянафрезерныхстанках,червячные–методомобкаткиназубофрезерныхстанках.

а)

б) в)

Рис.1.Осевыефрезы:а–цилиндрическаяфреза;

б–дисковаяодносторонняяфреза;в–дисковаятрехсторонняяфрез

а) б)

Рис.2.Формазубафрезы:а–острыйзуб;

б–затылованныйзуб

а) б)

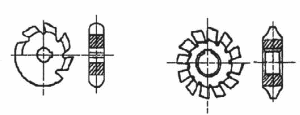

Рис.3.Фасоннаяфрезадляобработкифасонныхповерхностейиканавок(а);модульнаяфреза

дляпрорезаниявпадинмеждузубьямишестерен(б)

_{Рис.4.Торцеваяфреза}

Рис.5.Угловаяфреза

_{Рис.6.Пальцеваяфреза}

Рис.7.Червячнаяфреза

КОНЦЕВЫЕФРЕЗЫ

Концевыехвостовыефрезызакрепляютсявертикальновшпинделевертикально-фрезерногостанка.Ониимеютрежущиекромкикакнаторцевой,такинацилиндрическойповерхностиииспользуютсядляполученияуступовипрямоугольныхпазов.Кконцевымфрезамотносятсяшпоночныефрезы(рис.8),предназначенныедляобработкишпоночныхпазов(рис.9,б).

Какосевые,такиконцевыефрезыпоконструкциимогутбытьцельнымиилисборнымиснапаяннымиивставными(смеханическимкреплением)зубцами.Дляобработкиплоскихповерхностейбольшойплощадииспользуютсяфрезерныеголовки–концевыефрезыбольшогодиаметрасмеханическимкреплениемсменяемыхзубцов(рис.10).

Рис.8.Шпоночнаяфреза

а) б)

Рис.9.Изготовлениешпоночнойканавкидисковой(а)

ишпоночной(б)фрезой

Рис.10.Фрезернаяголовка

РЕЖИМРЕЗАНИЯПРИФРЕЗЕРОВАНИИ

КрежимурезанияприфрезерованииотносятсяскоростьрезанияV,подачаS,глубинарезанияtиширинафрезерованияВ.СкоростьрезанияV

=πDn/1000–этоокружнаяскоростьвращенияфрезы.D–диаметрфрезы,мм;n–частотавращенияфрезы,об/мин.

Подача–величинаперемещенияобрабатываемойзаготовкиотносительновращающейсяфрезы.

Различаюттриразличныеподачи:

-подачанаодинзубфрезыS_z(мм/зуб)–величинаперемещениязаготовкиотносительнофрезызавремяееугловогоповоротанаодинзуб;

-подачанаодиноборотфрезыS_o–величинаперемещениязаготовкиотносительнофрезызаодинееоборот;

-минутнаяподачаS_м–величинаперемещениязаготовкивминуту.Этиподачисвязанымеждусобойследующимизависимостями:

S_м=S_on=S_zZn

Z–числозубьевфрезы.

Глубинарезанияtопределяетсявмм.

ШиринафрезерованияВ(мм)–величинаобрабатываемойповерхности,измереннаявнаправлении,параллельномосифрезыприцилиндрическомфрезерованиииперпендикулярномкнаправлениюподачиприторцевомфрезеровании.
