6. Расчет соединений

   1. Шпоночные соединения Соединение призматической шпонкой. Основные зависимости Рабочая длинна шпонки где l и b – длинна и ширина шпонки соответственно. Требуется проверка шпонки на смятие Где, - вращающий момент на валу; - средний диаметр конического конца вала; - допускаемое напряжение смятия; Расчет 1 Соединение быстроходный вал-полумуфта: Шпонка ГОСТ 23360-78 6x6x32. (стальная ступица); Тогда: Очевидно, что условие не смятия шпонки выполняется.

2 Соединение тихоходный вал-полумуфта:

Шпонка ГОСТ 23360-78 12x8x63. (стальная ступица); Тогда: Очевидно, что условие не смятия шпонки выполняется.

2. Клеевые соединения

Крепление эпицикла к корпусу

Условие прочности соединения: гдe -окружная сила в зацеплении сателлит-эпицикл, - ширина обода эпицикла, - диаметр обода. Допускаемое напряжение среза где для клея ВК-9, -коэффициент запаса. Таким образом:

Очевидно, что надежность соединения обеспечивается.

7. Подбор подшипников

   1. Подшипники сателлитов

Подшипники сателлитов являются наиболее нагруженными -окружная сила (см. приложение 1.2); -эквивалентная радиальная сила для расчета подшипника при типовом переменном режиме нагружения, где - коэффициент эквивалентности. Тогда Требуемая радиальная динамическая грузоподъемность подшипников сателлитов: -эквивалентная радиальная нагрузка. Значения коэффициентов ( (вращается внешнее кольцо), , (t<100°C) ) принимаются по рекомендациям [1], стр. 166.

- требуемый ресурс подшипника при заданной надежности (см. приложение 1.2); и - относительная частота вращения и число зубьев центральной ведущей шестерни (см. приложение 1.2); - число зубьев сателлита; -коэффициент надежности (см. [1], табл. 7.7); - коэффициент условий применения (см. [1], стр. 253); - для шарикоподшипников сферических двухрядных (см. [1], стр. 253);

Таким образом, получаем:

Выбираем шариковый радиальный сферический двухрядный подшипник 1305. Параметры подшипника:

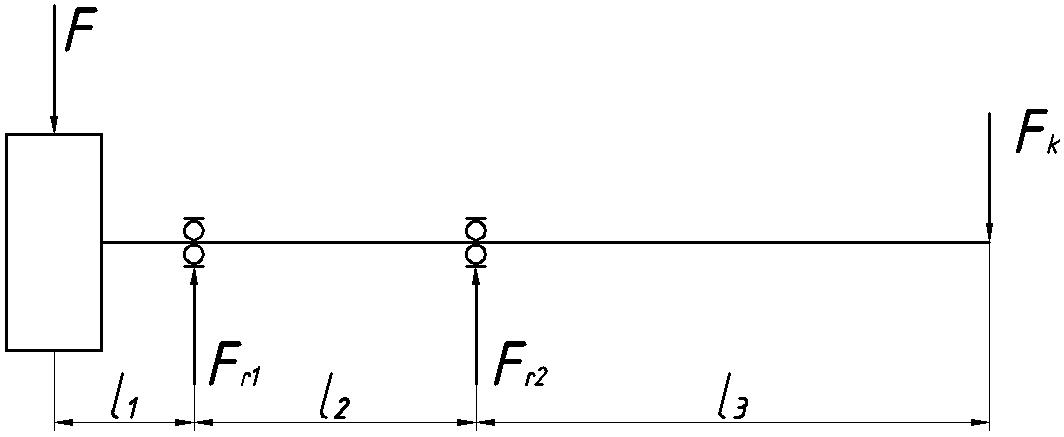

2. Подшипники быстроходного вала Расчетная схема Исходные данные для расчета: Длины участков вала: Моменты на валах редуктора: Делительный диаметр зубчатой муфты: Частота вращения вала: Определение реакций в опорах вала. Сила, действующая на вал со стороны зубчатого зацепления: Консольная сила от муфты на валу: Реакции в опорах определяем из уравнений статики: Расчет ведем по наиболее нагруженной опоре, в нашем случае это опора 2: Определяем эквивалентную радиальную нагрузку: Определяя коэффициенты, так же как и в предыдущем пункте, получаем:

Задаемся подшипником:

Подшипник 208. Параметры подшипника: Определяем ресурс подшипника в часах: Эквивалентная динамическая радиальная нагрузка Условие выполняется, следовательно, подшипник удовлетворяет поставленным требованиям.
