1.13. Выбор редуктора.

Выбор типоразмера редуктора производится по каталогу. При этом должны быть проверены условия, касающиеся прочности, долговечности и кинематики редуктора.

Первое условие – расчётный эквивалентный момент на тихоходном валу редуктора не должен превышать номинальный крутящий момент на тихоходном валу по паспорту редуктора:

Эквивалентный момент равен:

,

Коэффициент долговечности ,равен:

,где

- коэффициент переменности нагрузки;

=0,3- коэффициент нагружения;

- коэффициент срока службы;

- суммарное число циклов контактных напряжений зуба шестерни тихоходной ступени редуктора;

- число циклов нагружения на тихоходном валу редуктора;

- базовое число циклов контактных напряжений ;

Т.к. =1,14, т.к. значение выходит за пределы диапазона 0,5…1,0, то мы его принимаем равным ближайшему граничному значению этого диапазона, т.е. =0,5.

Расчётный крутящий момент на тихоходном валу редуктора при подъёме номинального груза, равен:

, где

;

;

- к.п.д. реду ктора.

По найденному значению передаточного числа и эквивалентного момента выбираем цилиндрический 2-х ступенчатый редуктор типа Ц2-750, показанный на рис.8. Данные приведены в табл. 4 и 5.

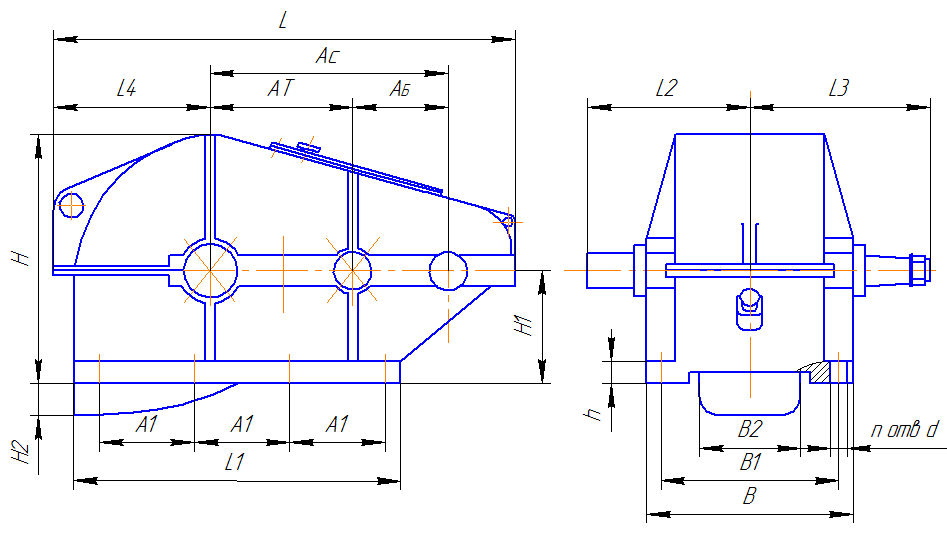

Рис.10 Редуктор цилиндрический 2-х ступенчатый типа Ц2-750

Основные технические данные редуктора Ц2-750

Таблица 4.

Типоразмер редуктора	Межосевое расстояние, мм		Номинальное передаточное число	Ном. крутящий момент на тих. валу , Н∙м	КПД , не менее	Масса, кг, не более
	быстроход. ступени	тихоход. ступени
Ц2-750	450	300	50	20600…25800	0,96	1650

Основные параметры и размеры редуктора Ц2-750, мм.

Таблица 5.

Типоразмер редуктора	Ac	AБ	АТ	А1	В	В1	В2	Н	Н1	Н2	h	L	L1
Ц2-750	750	300	450	300	650	560	320	783	355	100	40	1455	1040

L2	L3	L4	d	n
645	570	494	46	8

Согласно условию , 10738,4 20600…25800 редуктор выбран верно.

Погрешность выбора редуктора равна:

Фактическая частота вращения барабана:

об/мин

Фактическая скорость каната:

об/мин

Фактическая скорость подъёма груза:

м/мин

Определим фактический к.п.д. механизма:
