1.12. Выбор электродвигателя

Определяем максимальную статическую мощность:

максимальная статическая мощность , которую должен иметь механизм в период установившегося движения при подъёме номинального груза, равна:

,

-вес номинального груза и крюковой подвески;

- скорость подъёма груза;

- предварительное значение к.п.д. механизма.

Выбираем серию MTH- асинхронный двигатель переменного тока с фазным ротором в закрытом обдуваемом исполнении рассчитанный для работы при повышенной температуре окружающей среды( ).

% т.к. режим работы тяжёлый 5М.

Для рассчитанной мощности выбираем двигатель типа MTH 512-8 показанный на рис.7, имеющий параметры, которые приведены в табл. 2 и 3.

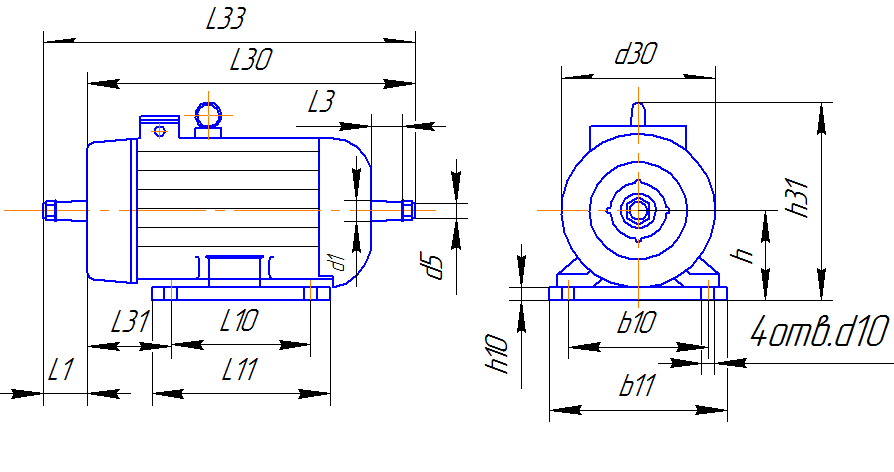

Рис. 9 Электродвигатель MTН с фазным ротором на лапках

Основные технические данные электродвигателя MTН 512-8

Таблица 2.

Тип двигателя	Мощность на валу , кВт (ПВ=40%)	n, об/мин	КПД, %	Mmax, H∙м	Момент инерции, кг∙м2	Масса, кг
MTН 512-8	37	725	86	1414	1,27	470

Основные параметры и размеры электродвигателя MTН 512, мм.

Таблица 3.

Тип двигателя	b1	b10	b11	d1	d5	d10	d30	h		h8	h10	h31		L1
MTН	18	380	500	70	М48×3	35	465	250	36,4		25		570		140

L3	L10	L11	L30	L31	L33	Концы валов
105	390	600	1068	271	1264	Конические

Расчетная формула для определения мощности электродвигателя по условиям теплового режима имеет вид:

кВт

где все значения коэффициентов выбираются по литературному источнику [2, Т1, стр. 236.].

где η_экв.б и η_экв = 0,81 и 0,76 соответственно — эквивалентный базовый и эквивалентный КПД, зависящие от вида электропривода;

k_н = 1 — коэффициент, учитывающий изменение потерь холостого хода от фактического питающего напряжения;

k_Э = 0,79 — коэффициент, учи­тывающий степень загрузки электродвигателя (2, Т1, табл. II. 1.8);

k₀ = 1— коэффициент, характеризующий изменение потерь холостого хода в зависимости от ПВ_Д;

k_p = 0,95 — коэффициент, учитывающий увеличение потерь на регулировочных характеристиках для систем с параметриче­ским управлением;

k_д = 1,25 — коэффициент, учитывающий влия­ние динамических потерь энергии на нагрев двигателя (2, Т1, табл. II. 1.7).

По условию нагрева выбранный электродвигатель подходит.

Расчетная формула проверки двигателя по условиям обеспечения пуска имеет вид:

M_max = 1414 ≥ 855

где M_max = 1414 Н∙м – максимальный кратковременный момент выбранного электродвигателя;

K_{з м} = 1,25 – коэффициент запаса по моменту;

М_СТтах – максимально возможный момент статической нагрузки, приведенный к валу двигате­ля, Н∙м;

М_Д – динамический момент, определяемый из условий обеспечения заданного ускорения, Н∙м;

п_дв = 725 об/мин - частота вращения выбранного двигателя;

– фактическая статическая мощность электродвигателя при подъ­еме номинального груза с фактической скоростью , кВт;

∑J=1,27 кг∙м²– суммарный момент инерции ротора электродвигателя, соединительных муфт, массы груза;

j=0,6 м/с² – допустимое ускорение при пуске механизма подъема для данного типа крана.

По условию пуска выбранный электродвигатель подходит.
