3 Условия реализации программы дисциплины

3.1 Требования к минимальному материально-техническому обеспечению

Реализация примерной программы учебной дисциплины требует наличия учебного кабинета «Инженерная графика».

Оборудование кабинета:

– рабочее место обучающегося (по количеству обучающихся);

– рабочее место преподавателя;

– учебно-наглядные пособия: комплекты электронных и учебных плакатов по инженерной графике: «Основные надписи и линии чертежа», «Построение аксонометрических проекций геометрических тел и моделей», «Резьбы и резьбовые соединения», «Сборочный чертеж»;

– комплект моделей, деталей, натурных образцов, сборочных единиц.

Технические средства обучения:

– компьютеры с программой САПР и другим лицензионным программным обеспечением;

– мультимедийный проектор.

3.2. Информационное обеспечение обучения

Перечень рекомендуемых учебных изданий, интернет-ресурсов,

дополнительной литературы

Основные источники

1 ГОСТ 2.105–95. Общие требования к текстовым документам.

2 Государственные стандарты. ЕСКД — единая система конструкторской документации.

3 Государственные стандарты. СПДС — система проектной документации для строительства.

4 Боголюбов С.К. Инженерная графика: Учебник / 3-е изд., испр. и доп. М.: Машиностроение, 2008.

5 Куликов В.П., Кузин А.В., Демин В.М. Инженерная графика. М.: ФО-РУМ-ИНФРА-М, 2006.

Дополнительные источники

1. Миронов Б.Г., Миронова Р.С. Сборник заданий по инженерной графике. М.: Высшая школа, 2006.

2. Миронов Б.Г. и др. Сборник заданий по инженерной графике с примерами выполнения чертежей на компьютере. М.: Высшая школа, 2004.

3. Чекмарев А.А. Инженерная графика. Справочные материалы. М.: Издательский центр «Академия», 2002.

Учебные иллюстрированные пособия (альбомы)

1 Свиридова Т.А. Инженерная графика. Ч. I. М.: УМК МПС России, 2003.

2 Свиридова Т.А. Инженерная графика. Ч. II. М.: ГОУ «УМЦ ЖДТ», 2005.

3 Свиридова Т.А. Инженерная графика. Ч. III. Элементы строительного черчения. М.: ГОУ «УМЦ ЖДТ», 2006.

4 Свиридова Т.А. Инженерная графика. Ч. IV. Основы машиностроительного черчения. М.: ГОУ «УМЦ ЖДТ», 2006.

5 Свиридова т.А. Инженерная графика ч. V. Теория изображений. М.:

ГОУ «УМЦ ЖДТ», 2009.

Электронные образовательные ресурсы

1 Электронный ресурс «Общие требования к чертежам». Форма досту-па: www. propro.ru

2. Электронный ресурс «Инженерная графика». Форма доступа: www. Informika. ru

4 Контроль и оценка результатов освоения дисциплины

Контроль и оценка результатов освоения дисциплины осуществляется преподавателем в процессе проведения практических занятий, а также выполнения обучающимися графических и контрольных работ.

Результаты обучения (освоенные умения, усвоенные знания)	Формы и методы контроля и оценки результатов обучения
умения: читать технические чертежи	текущий контроль в форме выполнения графических и контрольных работ; практические занятия, различные виды опроса
оформлять проектно-конструкторскую, технологическую и другую техническую документацию	текущий контроль в форме выполнения графических и контрольных работ; практические занятия, различные виды опроса
знания: основ проекционного черчения	текущий контроль в форме выполнения графических и контрольных работ; практические занятия, различные виды опроса
правил выполнения чертежей, схем и эскизов по профилю специальности	текущий контроль в форме выполнения графических и контрольных работ; практические занятия, различные виды опроса
структуры и оформления конструкторской, технологической документации в соответст-вии с требованиями стандартов	текущий контроль в форме выполнения графических и контрольных работ; практические занятия, различные виды опроса

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

К разделу 1 Графическое оформление чертежей

1. Как называется единый комплекс, в который объединены все стандарты, содержащие правила выполнения машиностроительных чертежей?

2. Какова роль и задачи предмета «Инженерная графика»?

3. Какие принадлежности и инструменты необходимы при выполнении чертежей?

4. Как обозначаются и образуются основные форматы?

5. Как образуются дополнительные форматы?

6. Назовите размеры форматов А4 и А3?

7. Назовите основные типы линий и в каких случаях они применяются?

8. Как располагают основную надпись на листах форматов А4 и А3?

9. Назовите типы шрифтов, установленных ГОСТ 2.304-81.

10. Назовите стандартные масштабы.

11. Какие размеры называют габаритными?

12. На каком расстоянии от линии контура чертежа проставляется размерная линия?

13. В каких случаях размеры ставят со знаком Ǿ и в каких со знаком R?

14. Что называется уклоном и как он обозначается на чертежах?

15. Что называется конусностью и как она обозначается на чертежах?

16. Как наносится размерное число на заштрихованном поле?

17. Как проставляют размеры углов?

18. При помощи какой таблицы можно разделить окружность на любое число равных частей?

19. Что называется сопряжением? Назовите виды сопряжений.

К разделу 2 Виды проецирования и элементы технического рисования

1. Назовите виды проецирования.

2. В чём различие между центральным и параллельным проецированием?

3. Как называются и обозначаются плоскости проекций?

4. Как обозначаются оси проекций?

5. Что называется прямой общего положения?

6. Как расположен отрезок прямой в пространстве относительно плоскостей проекции, если на горизонтальную плоскость он проецируется в виде точки?

7. Что означает латинское слово аксонометрия? В каких случаях применяют аксонометрические проекции?

8. Как располагаются оси проекций и каковы показатели искажений по осям в изометрической проекции?

9. Как образуются поверхности шара и конуса?

10. Что называют многогранником? Что называют ребром и гранью многогранника?

11. Какая разница и в чём сходство между аксонометрической проекцией модели и техническим рисунком?

12. Что называется разрезом?

13. Как образуется простой разрез?

14. Как образуются сложные разрезы?

15. Назовите виды разрезов в зависимости от секущей плоскости.

16. Какие правила нужно знать при выполнении разрезов симметричных фигур?

К разделу 3 Машиностроительное черчение.

1. Назовите основные виды. Как располагают основные виды на чертежах?

2. Что называется сечением? Назовите виды сечений.

3. Что называется местным разрезом?

4. В каких случаях нужно обозначать разрезы буквами?

5. Какие детали и при каком расположении секущей плоскости показывают на чертеже не рассечёнными, хотя они попали в секущую плоскость?

6. В каких случаях применяют выносные элементы и как их обозначают?

7. Какие профили резьб вы знаете?

8. Чем отличается условное изображение резьбы в отверстии от условного изображения резьбы на стержне?

9. Какие существуют виды стандартных резьб?

10. Как обозначаются на чертежах метрическая, трубная и трапецеидальная резьбы?

11. Расшифруйте обозначение «Болт М12Х60.58 ГОСТ 7798-70».

12. Каково практическое назначение эскиза?

13. Каково назначение рабочего чертежа и какие данные он должен содержать?

14. Какие виды разъёмных соединений вы знаете?

15. Назовите неразъёмные соединения.

16. Что называется сборочным чертежом и каково его назначение?

17. Какова последовательность выполнения сборочного чертежа?

18. Какие упрощения применяют на сборочных чертежах?

19. Какие существуют правила для нанесения номеров позиций на сборочных чертежах?

20. Что такое спецификация и каков порядок её заполнения?

21. Какие размеры проставляют на сборочных чертежах?

22. Как штрихуют детали на сборочном чертеже в разрезе?

23. Какие конструкторские документы называются схемами?

24. Назовите виды схем, которые обозначаются буквами К,Г,П,Э,О.

25. Назовите типы схем в зависимости от основного назначения.

26. Перечислите основные отличия машиностроительных и строительных чертежей.

27. Что такое координационные оси?

28. Перечислите последовательность выполнения строительного чертежа.

Общие сведения

Все задания контрольных работ по дисциплине Инженерная графика выполнить в карандаше.

Листы контрольной работы сброшюровать в альбом, оформив его титульным листом. Титульный лист выполнить на ватмане формата А3, оформив его внешней рамкой и надписями чертёжным шрифтом типа Б размера 10. Образец титульного листа к контрольной работе приведён на рисунке 1.

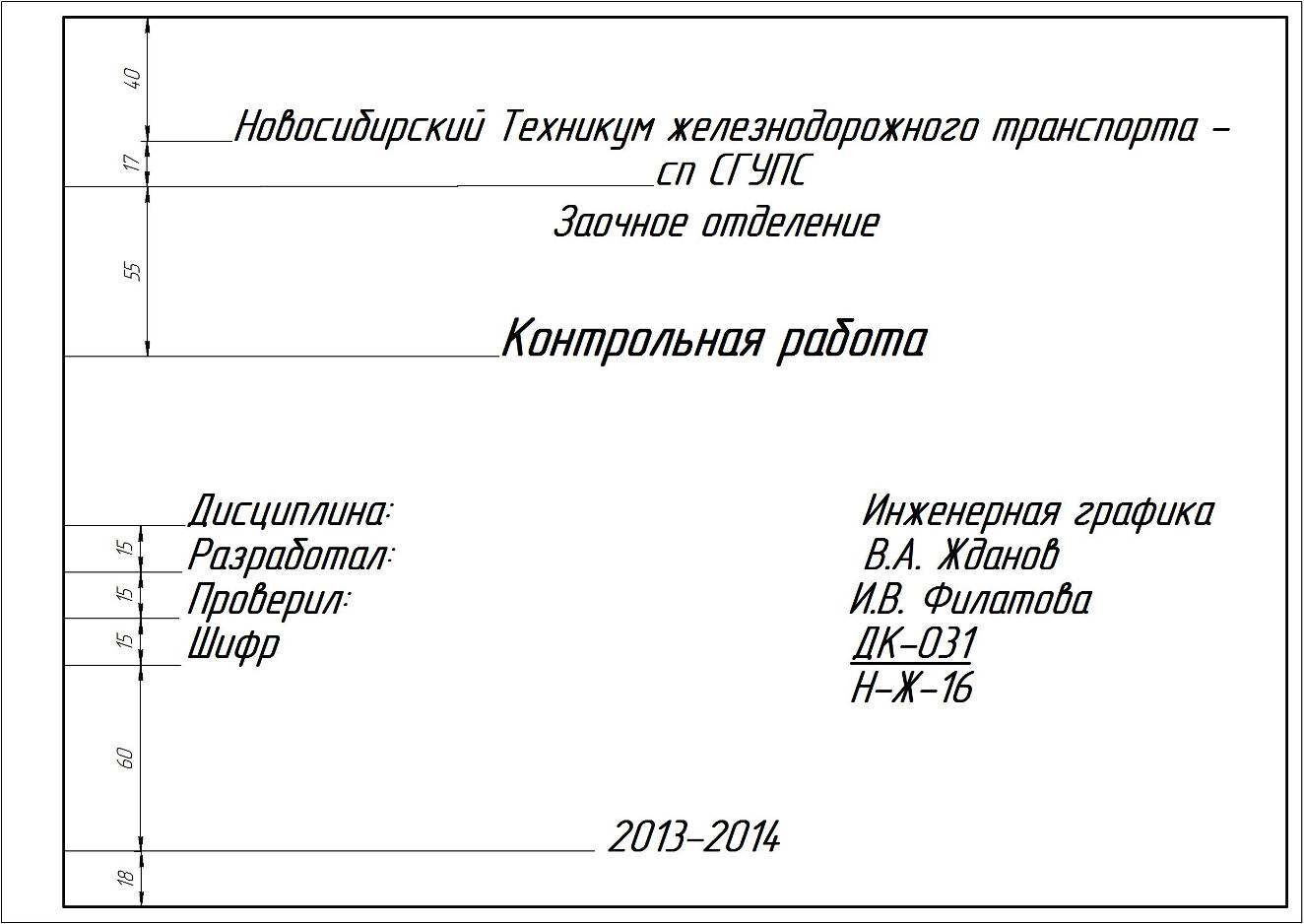

Рисунок 1 – Образец титульного листа

Каждый лист контрольной работы оформить внешней рамкой и основной надписью по форме 1 (рисунок 2).

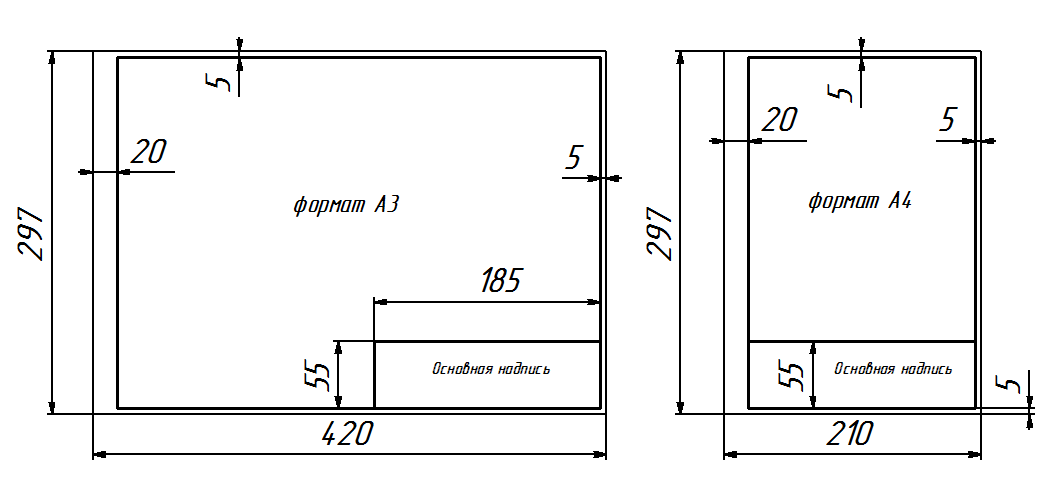

Рисунок 2 - Расположение основной надписи на листах А3 и А4

В основной надписи (рисунок 3) заполнить необходимые графы:

1 - наименование чертежа;

2 - обозначение чертежа по типу: ГЧ.23.02.01.031.09.01, где (ГЧ - раздел курса дисциплины, 190701 - код специальности ДК, 031 - шифр учебной группы, 09 - вариант, 01 - номер графической работы);

6 - масштаб;

9 - название техникума по типу: НТЖТ - сп СГУПС;

Заполнить строки Разраб. и Пров.

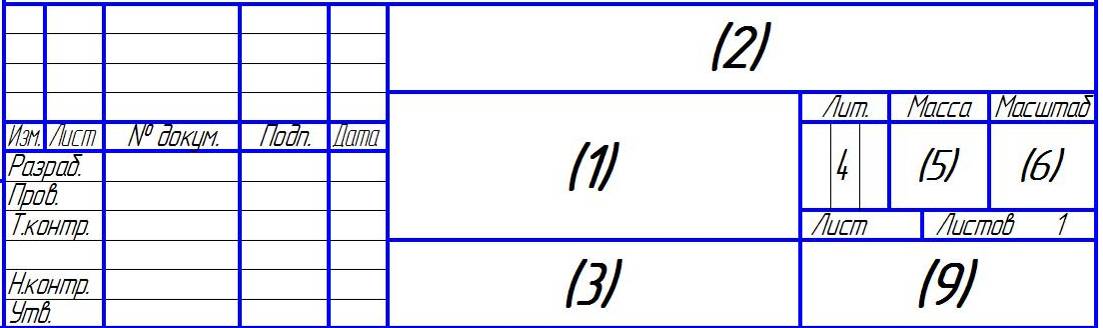

Рисунок 3 - Основная надпись Форма 1

К выполнению контрольной работы можно приступить только после изучения тем программы. Работать над выполнением листов нужно в определённой последовательности: сначала ознакомиться с содержанием и образцом выполнения листа, найти свой вариант, изучить методические указания к работе, ответить на вопросы самопроверки по изученной теме. Затем приступить к вычерчиванию листа.
