3.8. Расчет силы резания

Сила резания для чернового обтачивания наружного диаметра 160 определяется как

где Р_z – тангенциальная или вертикальная составляющая сила резания, Н; K₁ – удельная сила резания, Н = 285 Н (табл. 25 для материала с _в = 610 МПа); t – глубина резания, мм; s – подача, мм/об; С_р – коэффициент перевода кгс в Н (С_р =10); m и n – показатели степени зависящие от обрабатываемого материала и материала резца (табл. 25 для инструмента из твердого сплава m = 1, n = 0,75).

P_Z = 2853¹0,3^0,7510 = 4621 Н.

3.9. Определение мощности электропривода станка

Для определения мощности операции предварительно необходимо рассчитать момент сопротивления резанию М_с.р.

Нм = 4621(160/2)10^-3 = 370 Нм.

Мощность резания

квт

где  – КПД механизмов станка, для токарных станков  = 0.7…0.8. Откуда

кВт.

Мощность резания превышает мощность станка М_СТ = 10 кВт. Для снижения скорости резания следует снизить скорость обработки, перейдя на более низкие обороты, например, n = 200 об/ мин. В этом случае

,

кВт.

Следует внести корректировку в режимы технологического процесса.

Остальные режимы определяются по рекомендациям табл. 30.

Приложение 10 Типовые маршрутные технологические процессы для различных типов деталей Технологический процесс изготовления детали «Вал датчика»

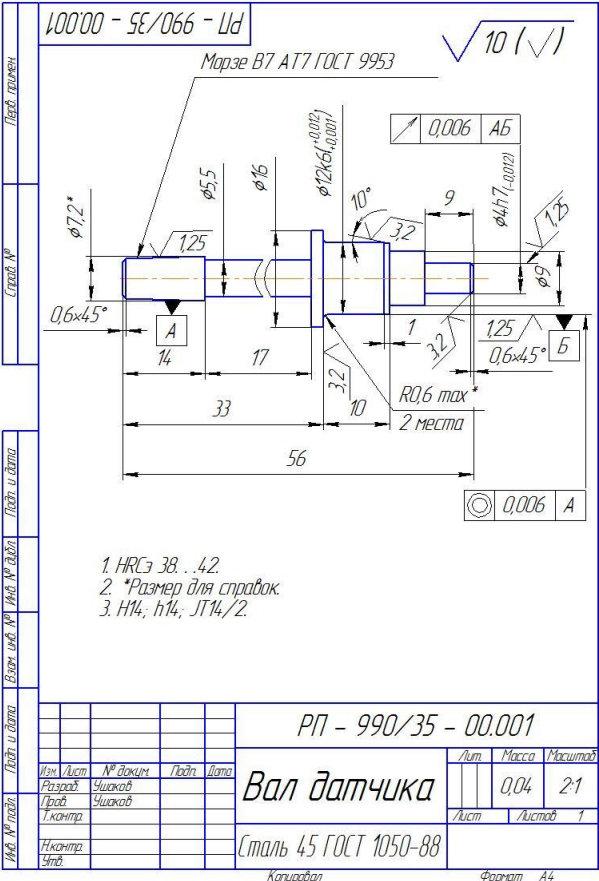

Рис. 52. Чертеж детали «Вал датчика»

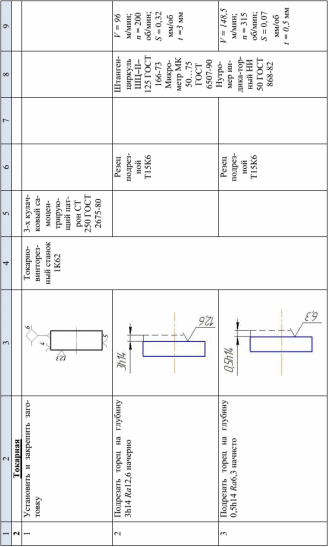

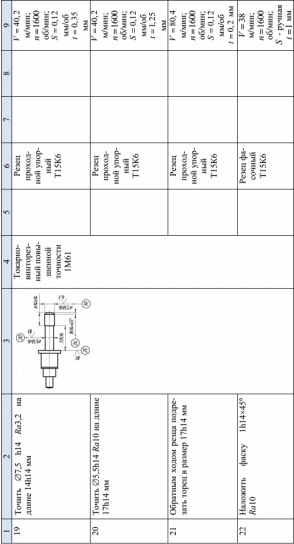

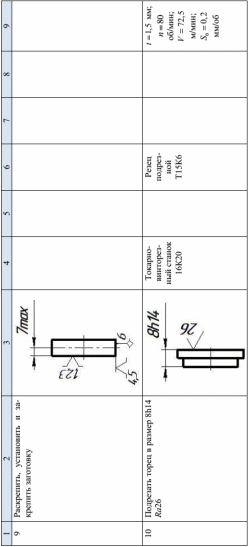

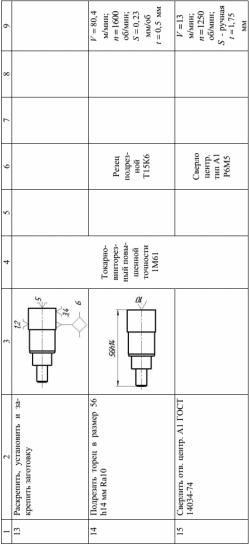

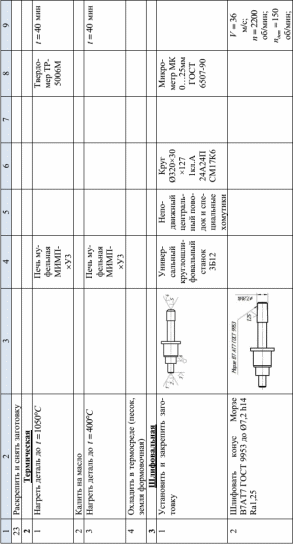

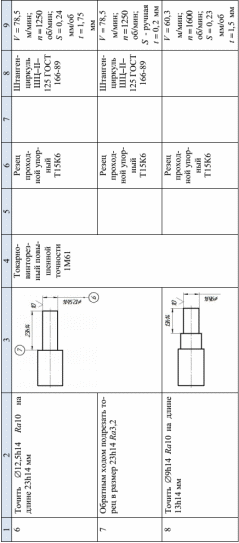

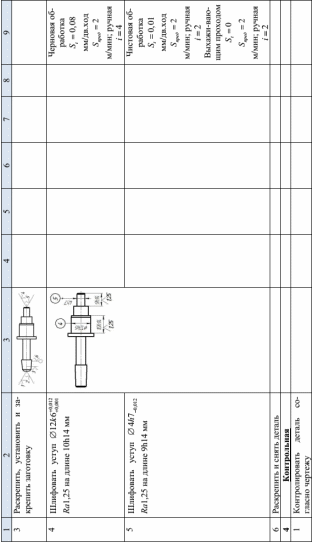

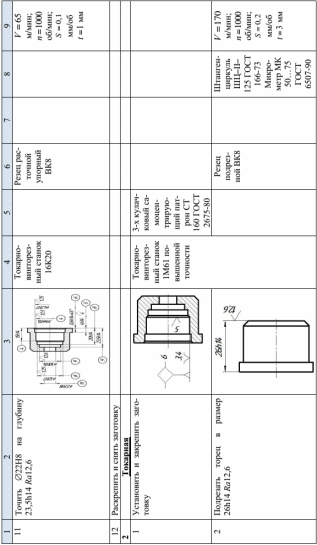

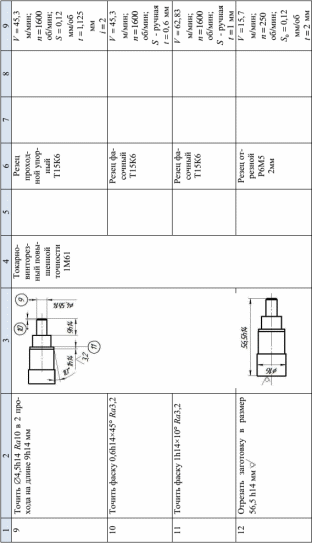

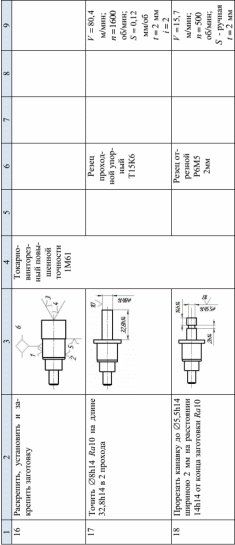

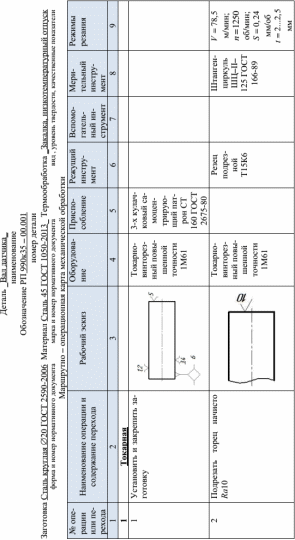

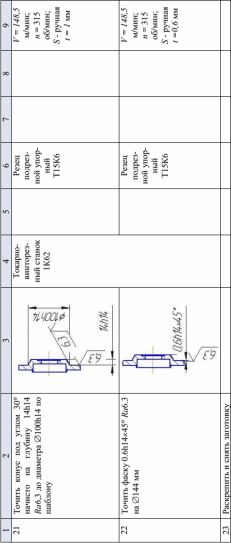

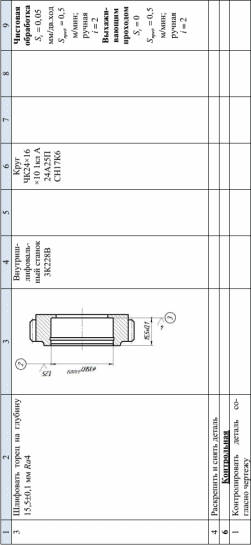

Таблица 36 Маршрутно-операционная карта механической обработки детали «Вал датчика»

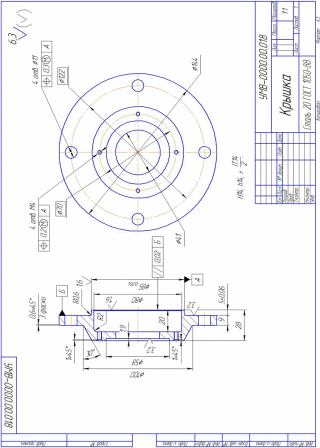

Технологический процесс изготовления детали «Крышка УМВ-0000.00.018»	Рис. 53. Чертеж детали «Крышка»

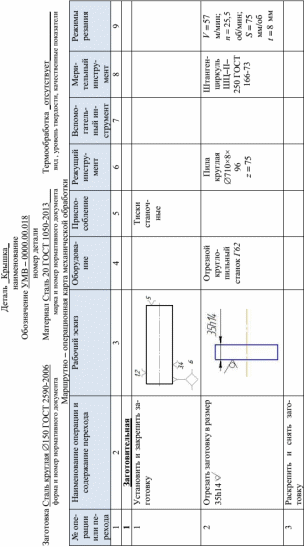

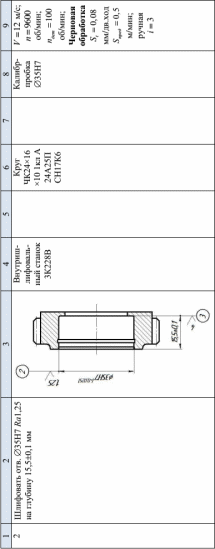

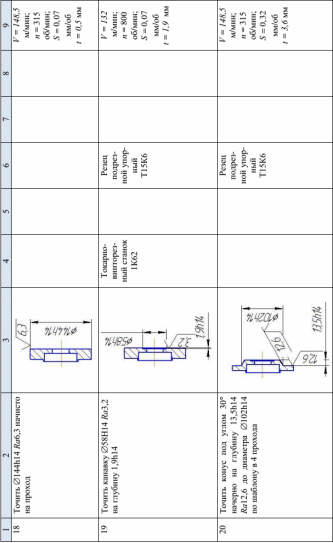

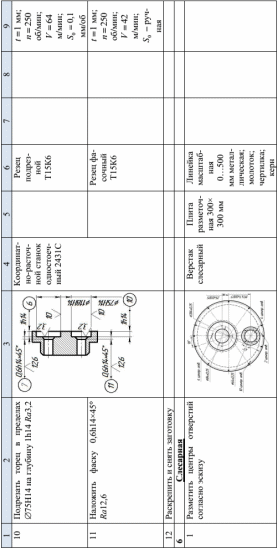

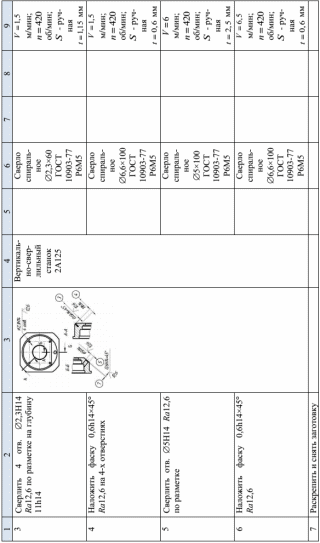

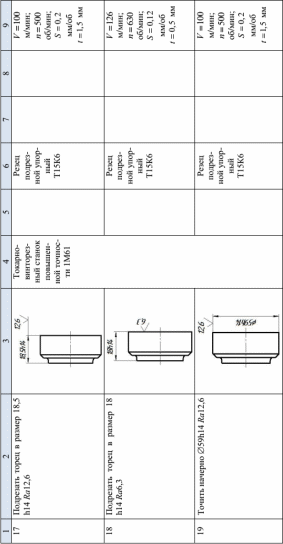

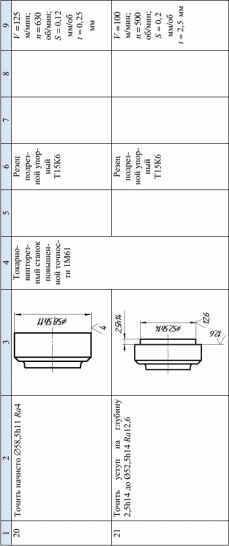

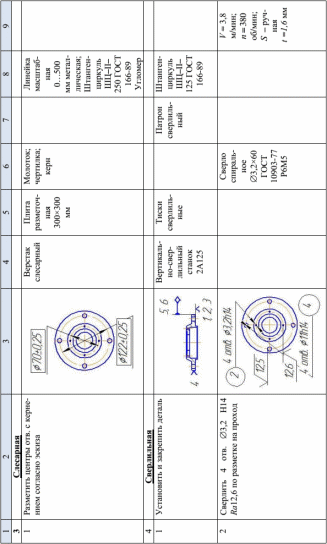

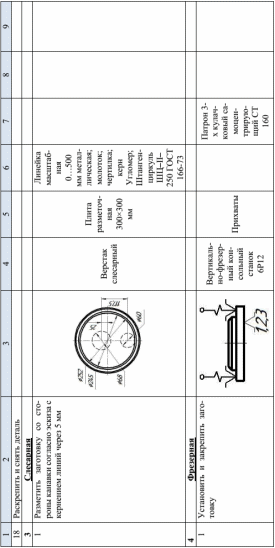

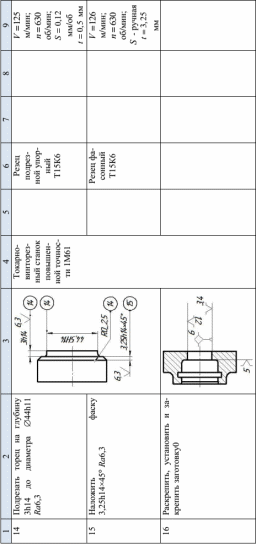

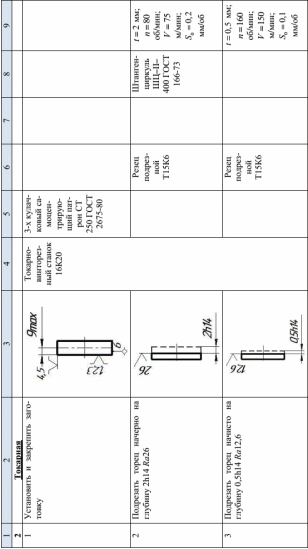

Таблица 37 Маршрутно-операционная карта механической обработки детали «Крышка»

Технологический процесс изготовления детали «Колесо зубчатое РП - 990/35 – 01.006»	Рис. 54. Чертеж детали «Колесо зубчатое»

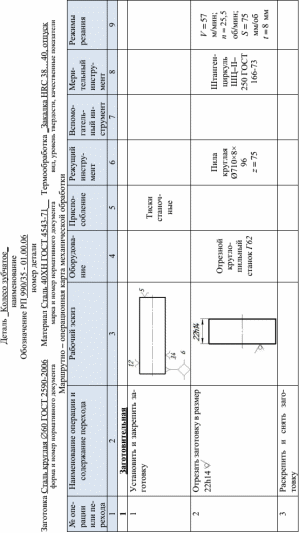

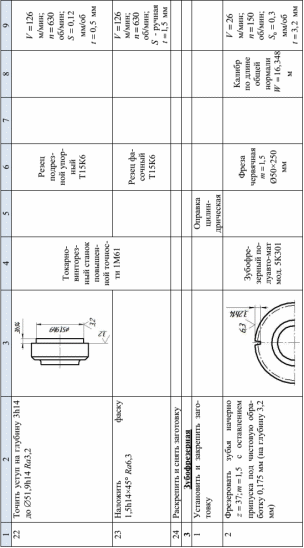

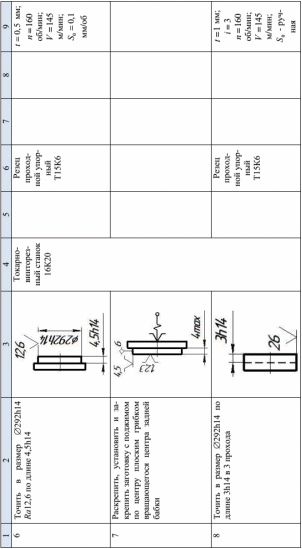

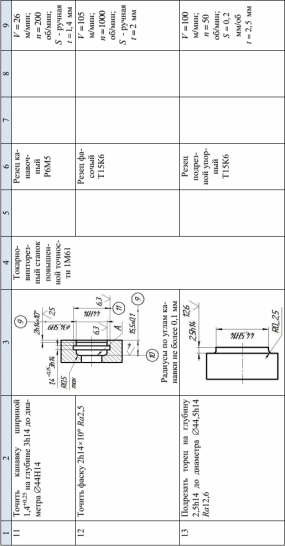

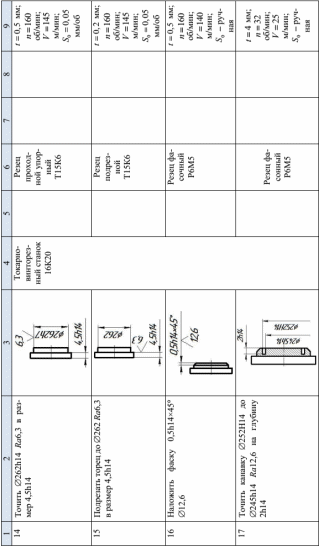

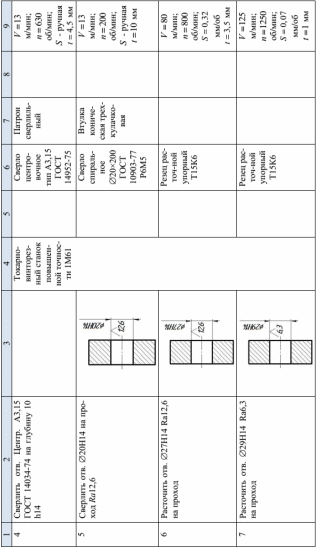

Таблица 38 Маршрутно-операционная карта механической обработки детали «Колесо зубчатое»

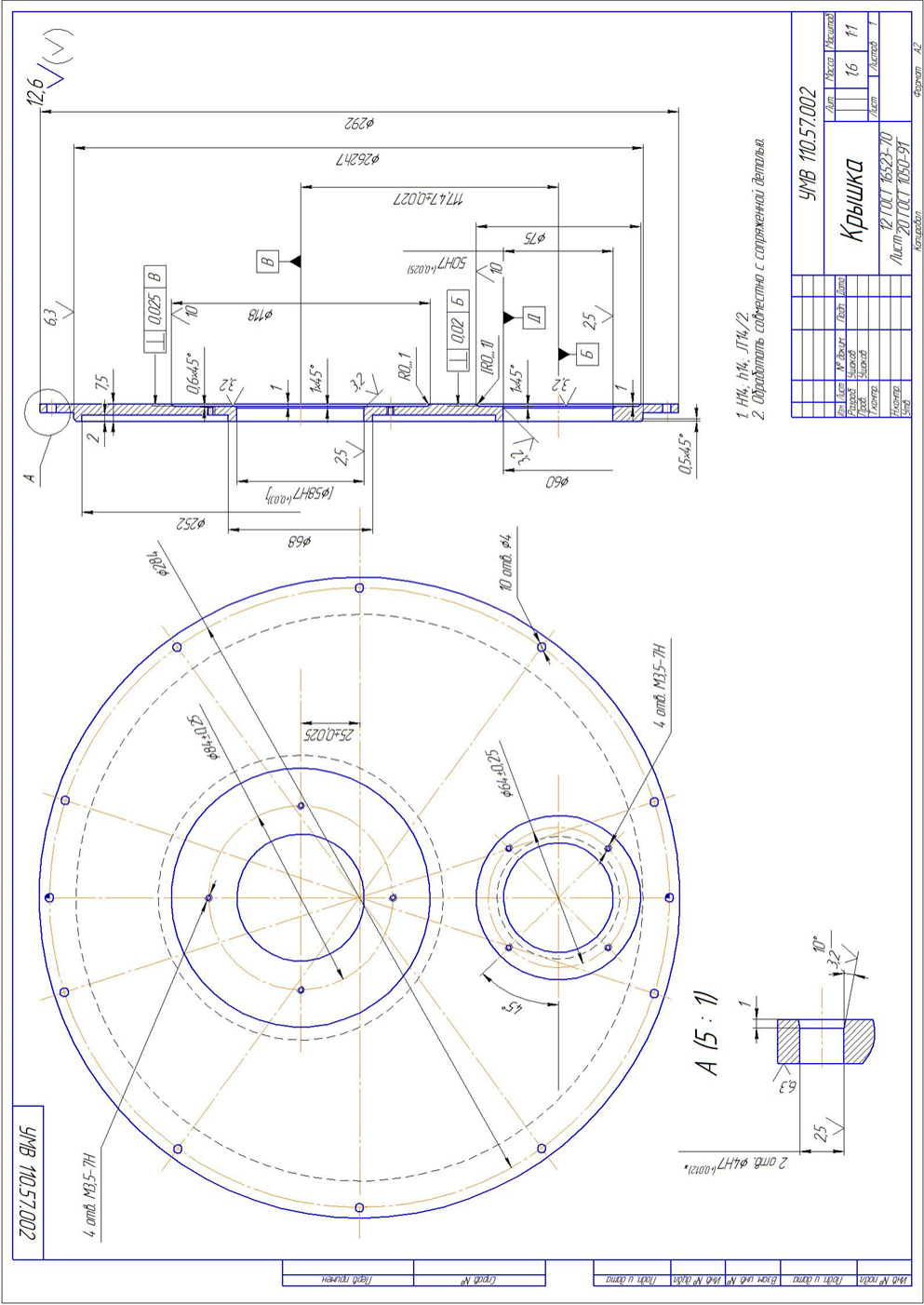

Технологический процесс изготовления детали «Крышка УМВ 110.57.002»		Рис. 55. Чертеж детали «Крышка»

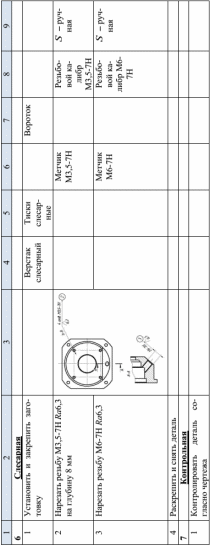

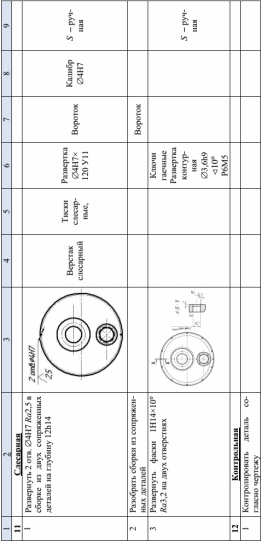

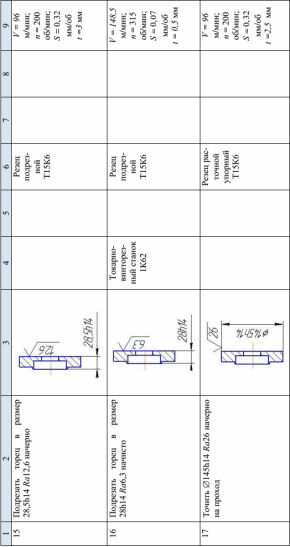

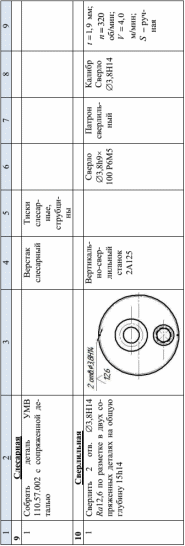

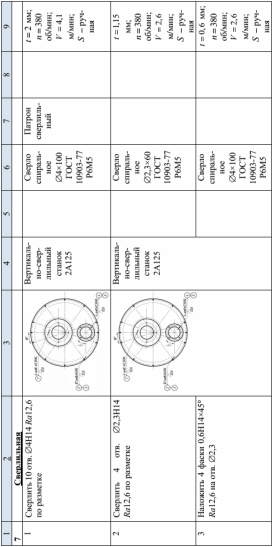

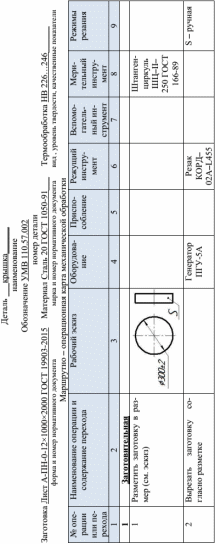

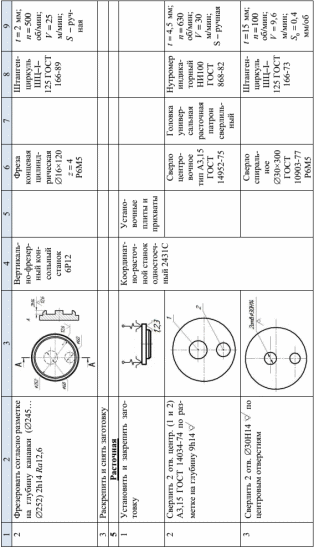

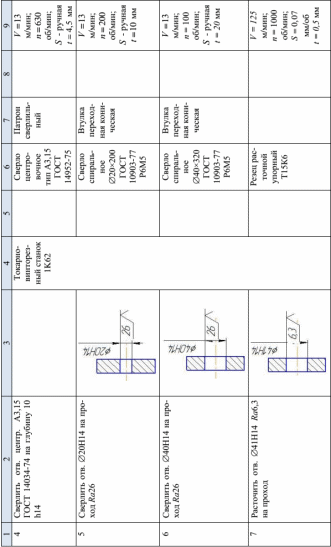

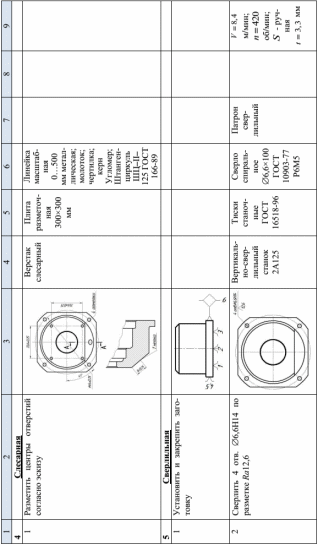

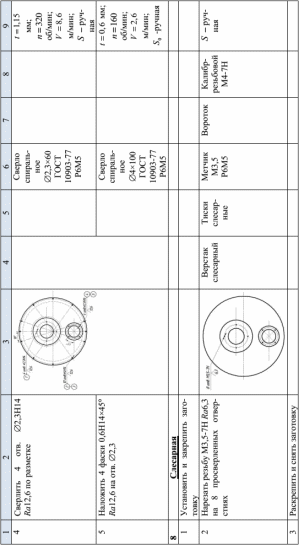

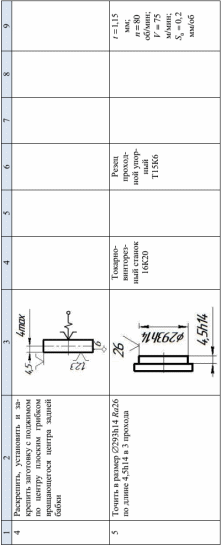

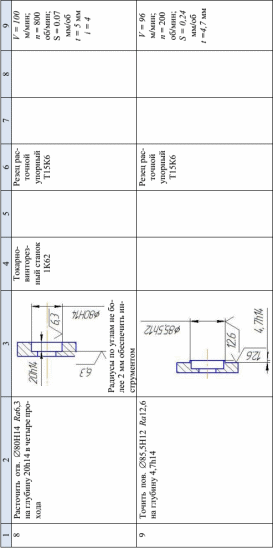

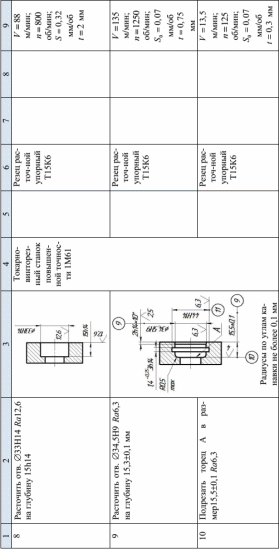

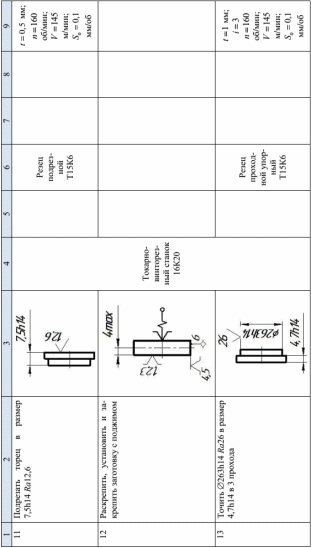

Таблица 39 Маршрутно-операционная карта механической обработки детали «Крышка»

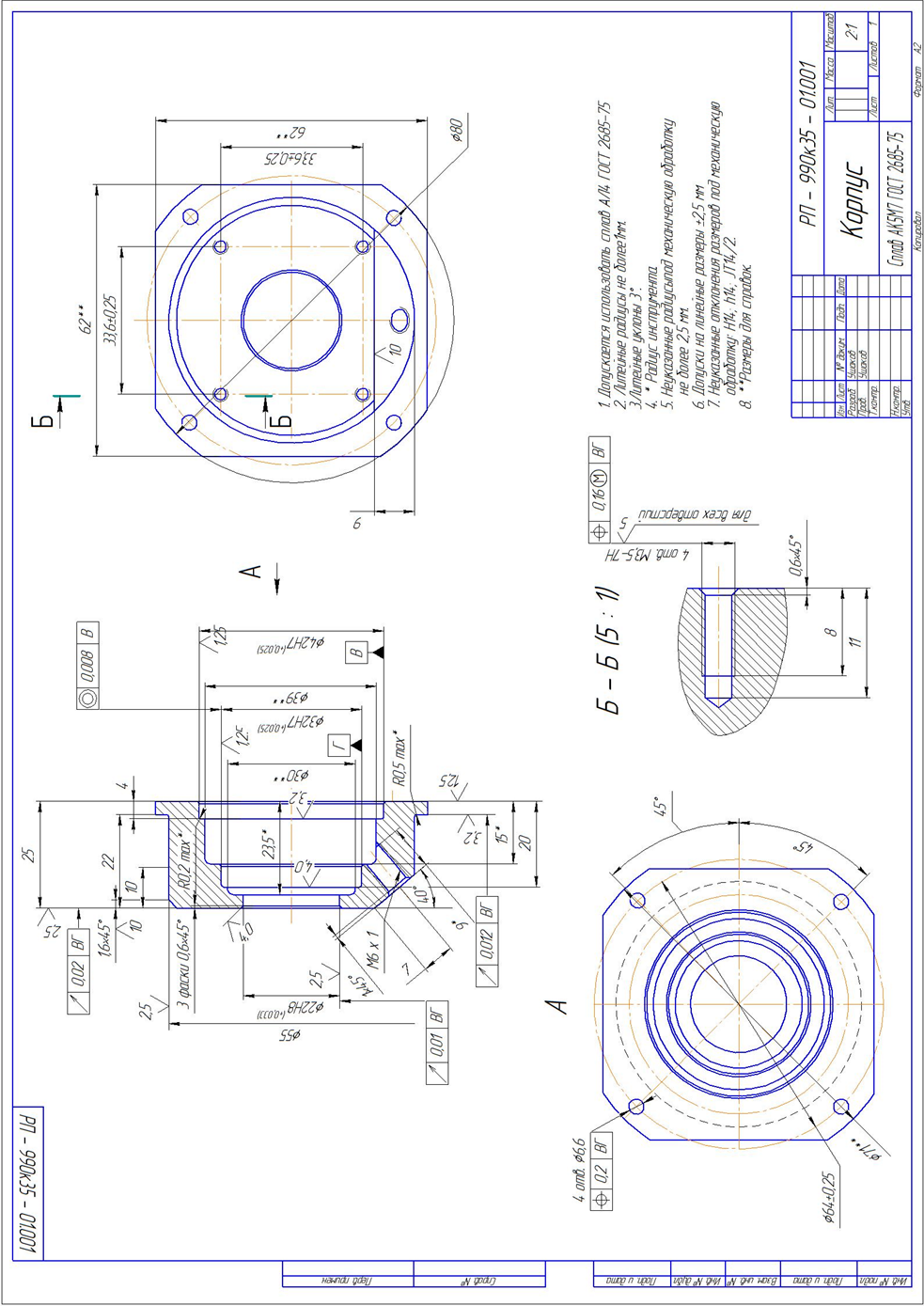

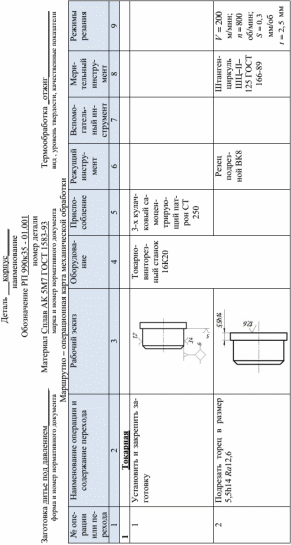

Технологический процесс изготовления детали «Корпус РП – 990к35 – 01.001»		Рис. 56. Чертеж детали «Корпус»

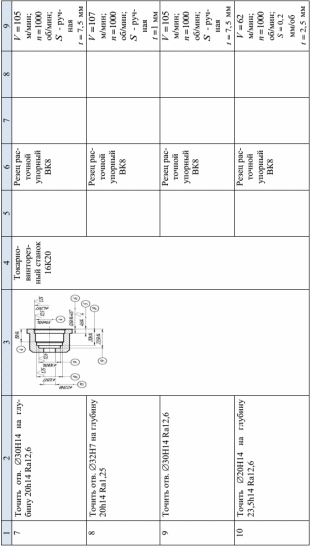

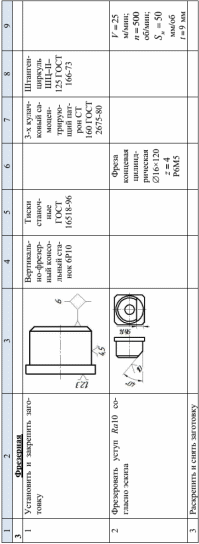

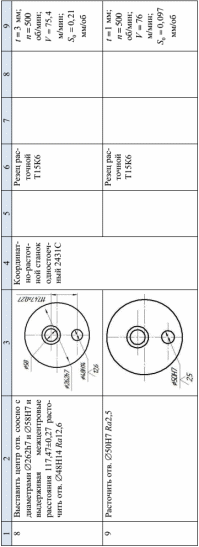

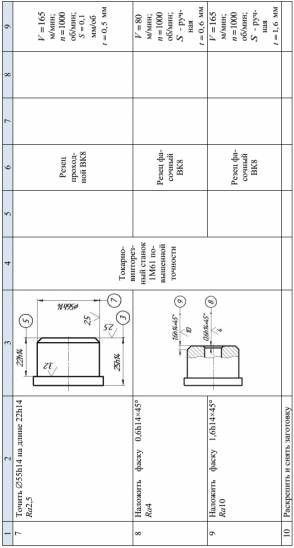

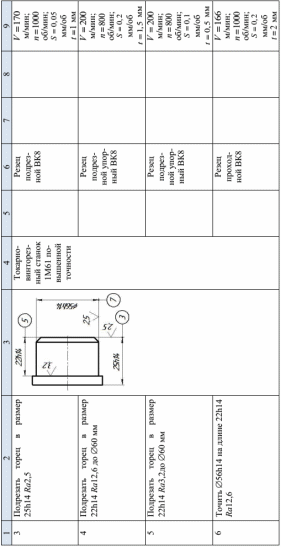

Таблица 40 Маршрутно-операционная карта механической обработки детали «Корпус»

Библиографический список

1. Технология конструкционных и эксплуатационных материалов: учебник / А. Е. Гвоздев, Н. Е. Стариков, В. И. Золотухин, Н. Н. Сергеев, А. Н. Сергеев, А. Д. Бреки, под ред. проф. А. Е. Гвоздева. Тула: Изд-во ТулГУ, 2016. – 351 с. – URL: http://elibrary.ru/item.asp?id=25841751 (Дата обращения: 25.11.2016).

2. Общетехнический справочник/ Е. А. Скороходов, В. П. Законников, А. Б. Пакнис и др.; Под общ. ред. Е. А. Скороходова. – 3-е изд., перераб. и доп. – М.: Машиностроение, 1989.

3. Обработка металлов резанием: Справочник технолога/ А. А. Панов, В. В. Аникин, Н. Г. Бойм и др. Под общ. ред. А. А. Панова. – М.: Машиностроение, 1988.

4. Основы базирования: учеб. пособие / И. А. Коганов, Д. С. Каплан. – Тул. гос. техн. ун-т. – Тула, 1993. –128 с.

5. Коганов, И. А., Станкеев, А. А. Расчет припусков на механическую обработку: учеб. пособие изд. 2-е испр. и доп. – Тула: Изд-во «Коммунар», 1973. – 192 с.

6. Технология конструкционных материалов: учебник для вузов / Ф. К. Малыгин, Н. Е. Стариков, А. Е. Гвоздев, В. И. Золотухин, Н. Н. Сергеев. Изд. 2-е испр. и доп. – Тула: Изд-во ТулГУ, 2015. – 243 с. http://elibrary.ru/item.asp?id=24267115 (Дата обращения: 25.11.2016).

7. Материаловедение: Учебник для вузов / Ф. К. Малыгин, Н. Е. Стариков, А. Е. Гвоздев, В. И. Золотухин, Н. Н. Сергеев, А. Д. Бреки. – Тула: Изд-во ТулГУ, 2015. – 268 с. – URL: http://elibrary.ru/item.asp?id=24222569 (Дата обращения: 25.11.2016).

8. Абрамова, В. И. Материаловедение: учебник / В. И. Абрамова, Н. Н. Сергеев, А. Н. Сергеев, Н. А. Евтушенко. – Тула: Изд-во ТулГУ, 2015. – 238 с. – URL: http://elibrary.ru/item.asp?id=24855784 (Дата обращения: 25.11.2016).

9. Материаловедение и технологии конструкционных материалов: учебное пособие / О. А. Масанский, В. С. Казаков, А. М. Токмин и др.; Министерство образования и науки Российской Федерации, Сибирский Федеральный университет. – Красноярск: Сибирский федеральный университет, 2015. – 268 с.: табл., граф., ил. - Библиогр. в кн. – ISBN 978-5-7638-3322-5; [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=435698 (Дата обращения: 25.11.2016).

10. Машиностроение. Энциклопедия. Том IV–7. Металлорежущие станки и деревообрабатывающее оборудование. – М.: Машиностроение, 2002.

11. Колесов, И. М. Основы технологии машиностроения. – М.: Машиностроение. В 2-х т., 1977.

12. Технология машиностроения. Под ред. А. М. Дальского. В 2-х т. – М.: Изд-во МГТУ им. Н.Э. Баумана, 1998.

13. Проектирование технологии. Под ред. Ю. М. Соломенцева. – М.: Машиностроение, 1990.

14. Клепиков, Б. В., Семичастнов, Ю. И., Бодров, А. Н. Технология машиностроения. Методы обработки. – М.: ГОМЦ, 1999.

15. Фещенко, В. Н. Слесарное дело: Механическая обработка деталей на станках: учебное пособие / В. Н. Фещенко. – М.: Инфра-Инженерия, 2013. – Книга 2. – 464 с. – ISBN 978–5–9729–0054–1; [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=144682 (Дата обращения: 25.11.2016).

16. Фещенко, В. Н. Токарная обработка : учебник / В. Н. Фещенко, Р. Х. Махмутов. – 7-е изд., испр. и доп. – Москва-Вологда: Инфра-Инженерия, 2016. – 460 с.: ил., табл., схем. – Библиогр. в кн. – ISBN 978-5-9729-0131-9; [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=444432 (Дата обращения: 25.11.2016)..

17. Сибикин, М. Ю. Металлорежущее оборудование машиностроительных предприятий: учебное пособие / М. Ю. Сибикин. – М.; Берлин: Директ-Медиа, 2015. – 564 с.: ил., схем., табл. – ISBN 978-5-4458-5747-1; [Электронный ресурс]. - URL: //biblioclub.ru/index.php?page=book&id=233704 (Дата обращения: 25.11.2016).

18. Сибикин, М. Ю. Современное металлообрабатывающее оборудование: справочник / М. Ю. Сибикин. – М.: Директ-Медиа, 2014. – 308 с. – ISBN 978-5-4458-9553-4; То же [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=236496 (Дата обращения: 25.11.2016).

19. Обработка материалов резанием: учебное пособие для направлений 151000.62 «Технологические машины и оборудование», 051000.62 «Профессиональное обучение (по отраслям)», 190100.62 «Наземные транспортно-технологические комплексы» / И. Н. Шепелева, С. В. Гиннэ, А. П. Руденко, Л. И. Земляков; Министерство образования и науки РФ, ФГБОУ ВПО «Сибирский государственный технологический университет». – Красноярск: СибГТУ, 2012. – Ч. 2. –213 с.: ил., табл., схем. – Библиогр. в кн.; [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=428885 (Дата обращения: 25.11.2016).

20. Фрезерное дело: учебное пособие / В. С. Мычко. – Минск: Вышэйшая школа, 2009. – 544 с. – ISBN 978-985-06-1799-6; [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=143823 (Дата обращения: 25.11.2016).

21. Основы технологии машиностроения: учебное пособие / В. С. Мычко. – Минск: Вышэйшая школа, 2011. – 384 с. – ISBN 978-985-06-2014-9; [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=144220 (Дата обращения: 25.11.2016).

22. Технология машиностроения: Курсовое проектирование: учебное пособие / М. М. Кане, А. И. Медведев, И. А. Каштальен и др.; под ред. М. М. Кане, В. К. Шелег. – Минск: Вышэйшая школа, 2013. – 312 с. – ISBN 978-985-06-2285-3; То же [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=235788 (Дата обращения: 25.11.2016).

23. Современная технологическая оснастка: учебное пособие / Х. М. Рахимянов, Б. А. Красильников, Э. З. Мартынов, В. В. Янпольский. – Новосибирск: НГТУ, 2012. – 266 с. – (Учебники НГТУ). – ISBN 978-5-7782-1892-5; [Электронный ресурс]. – URL: //biblioclub.ru/index.php?page=book&id=135673 (Дата обращения: 25.11.2016).

24. Справочник металлиста. В 5-ти т. Т. 1. Изд. 3-е, перераб. Под ред. С. А. Чернавского и В. Ф. Рещикова. – М.: Машиностроение, 1976. – 768 с.

25. Справочник металлиста. В 5-и т. Т. 2. Под ред. А. Г. Рахштадта и В. А. Брострема. М.: Машиностроение, 1976. – 720 с.

26. Справочник металлиста. В 5-и т. Т. 3. Под ред. А. Н. Малова. М.: Машиностроение, 1977. – 748 с.

27. Справочник металлиста В 5 томах. Т. 4. Под ред. д-ра техн. наук проф. М. П. Новикова и канд. техн. наук П. Н. Орлова. М.: Машиностроение, 1977. – 720 с.

28. Справочник металлиста: В 5-ти т. Т. 5. / Под ред. Б. Л. Богуславского – М.: Машиностроение, 1978. – 673 с.

29. Справочник технолога-машиностроителя. В 2-х т. Т. 1 / Под ред. А. Г. Косиловой и Р. К. Мещерякова. – 4-е изд., перераб. и доп. – М.: Машиностроение, 1986. – 656 с.

30. Справочник технолога-машиностроителя. В 2-х т. Т. 2 / Под ред. А. Г. Косиловой и Р. К. Мещерякова. – 4-е изд., перераб. и доп. – М.: Машиностроение, 1985. – 496 с.

ГОСТ Р 53464–2009 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку. – URL: http://docs.cntd.ru/document/gost-r-53464-2009 (Дата обращения: 25.11.2016).

ГОСТ 2590–2006 Прокат сортовой стальной горячекатаный круглый. Сортамент. – URL: http://docs.cntd.ru/document/1200066543 (Дата обращения: 25.11.2016).

ГОСТ 7417–75 Сталь калиброванная круглая. Сортамент (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/1200009063 (Дата обращения: 25.11.2016).

ГОСТ 7829–70 Поковки из углеродистой и легированной стали, изготовляемые ковкой на молотах. Припуски и допуски (с Изменением № 1). – URL: http://docs.cntd.ru/document/1200008740 (Дата обращения: 25.11.2016).

ГОСТ 7505–89 Поковки стальные штампованные. Допуски, припуски и кузнечные напуски. – URL: http://docs.cntd.ru/document/1200008739 (Дата обращения: 25.11.2016).

ГОСТ 7062–90 Поковки из углеродистой и легированной стали, изготовляемые ковкой на прессах. Припуски и допуски. – URL: http://docs.cntd.ru/document/1200008738 (Дата обращения: 25.11.2016).

ГОСТ 8559–75 Сталь калиброванная квадратная. Сортамент (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/1200025741 (Дата обращения: 25.11.2016).

ГОСТ 8560–78 Прокат калиброванный шестигранный. Сортамент (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/1200009064 (Дата обращения: 25.11.2016).

ГОСТ 3.1109–82 Единая система технологической документации (ЕСТД). Термины и определения основных понятий (с Изменением № 1). – URL: http://docs.cntd.ru/document/1200012103 (Дата обращения: 25.11.2016).

ГОСТ 21495–76 Базирование и базы в машиностроении. Термины и определения (с Изменением № 1). – URL: http://docs.cntd.ru/document/gost-21495-76

ГОСТ 3.1118–82 Единая система технологической документации (ЕСТД). Формы и правила оформления маршрутных карт. – URL: http://docs.cntd.ru/document/1200012112 (Дата обращения: 25.11.2016).

ГОСТ 3.1404–86 ЕСТД. Формы и правила оформления документов на технологические процессы и операции обработки резанием. – URL: http://docs.cntd.ru/document/gost-3-1404-86-estd (Дата обращения: 25.11.2016).

ГОСТ 3.1128–93 Единая система технологической документации (ЕСТД). Общие правила выполнения графических технологических документов. – URL: http://docs.cntd.ru/document/1200012129 (Дата обращения: 25.11.2016).

ГОСТ 3.1105–2011 Единая система технологической документации (ЕСТД). Формы и правила оформления документов общего назначения. – URL: http://docs.cntd.ru/document/1200086391 (Дата обращения: 25.11.2016).

ГОСТ 8742–75 Центры станочные вращающиеся. Типы и основные размеры (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/gost-8742-75 (Дата обращения: 25.11.2016).

ГОСТ 25557–2006 (ИСО 296:1991) Конусы инструментальные. Основные размеры. – URL: http://docs.cntd.ru/document/1200052849 (Дата обращения: 25.11.2016).

ГОСТ 30064–93 Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования. – URL: http://docs.cntd.ru/document/1200022880 (Дата обращения: 25.11.2016).

ГОСТ 13790–68 Втулки переходные с конусностью 7:24 для концевых фрез с коническим хвостовиком. Конструкция и размеры (с Изменениями № 1, 2, 3). – URL: http://docs.cntd.ru/document/1200019808 (Дата обращения: 25.11.2016).

ГОСТ 14952–75 Сверла центровочные комбинированные. Технические условия (с Изменениями № 1, 2, 3). – URL: http://docs.cntd.ru/document/1200015914 (Дата обращения: 25.11.2016).

ГОСТ 14953–80 Зенковки конические. Технические условия (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/1200015915 (Дата обращения: 25.11.2016).

ГОСТ 13876–87 Концы шпинделей агрегатных станков. Основные размеры (с Изменением № 1). – URL: http://docs.cntd.ru/document/1200022718 (Дата обращения: 25.11.2016).

ГОСТ 8522–79 Патроны сверлильные трехкулачковые с ключом. Основные размеры (с Изменением № 1). – URL: http://docs.cntd.ru/document/1200018252 (Дата обращения: 25.11.2016).

ГОСТ 1050–2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия. – URL: http://docs.cntd.ru/document/1200114294 (Дата обращения: 25.11.2016).

ГОСТ 8–82 Станки металлорежущие. Общие требования к испытаниям на точность (с Изменениями № 1, 2, 3). – URL: http://docs.cntd.ru/document/gost-8-82 (Дата обращения: 25.11.2016).

ГОСТ Р 52781–2007 (ИСО 525:1999, ИСО 603–1:1999 – ИСО 603–6:1999, ИСО 13942:2000) Круги шлифовальные и заточные. Технические условия. – URL: http://docs.cntd.ru/document/1200060068 (Дата обращения: 25.11.2016).

ГОСТ 166–89 (СТ СЭВ 704–77 - СТ СЭВ 707–77; СТ СЭВ 1309–78, ИСО 3599-76) Штангенциркули. Технические условия (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/1200012675 (Дата обращения: 25.11.2016).

ГОСТ 6507–90 Микрометры. Технические условия (с Изменением № 1). – URL: http://docs.cntd.ru/document/1200023923 (Дата обращения: 25.11.2016).

ГОСТ 868–82 Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия (с Изменениями № 1, 2, 3). – URL: http://docs.cntd.ru/document/1200023920 (Дата обращения: 25.11.2016).

ГОСТ 2675–80 (СТ СЭВ 1574–79, СТ СЭВ 4852–84) Патроны самоцентрирующие трехкулачковые. Основные размеры (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/1200017061 (Дата обращения: 25.11.2016).

ГОСТ 12593–93 (ИСО 702–3–75) Станки металлорежущие. Концы шпинделей фланцевые под поворотную шайбу и фланцы зажимных устройств. Основные и присоединительные размеры. – URL: http://docs.cntd.ru/document/1200022709 (Дата обращения: 25.11.2016).

ГОСТ 10903–77 Сверла спиральные с коническим хвостовиком. Основные размеры (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/1200015862 (Дата обращения: 25.11.2016).

ГОСТ 14034–74 Отверстия центровые. Размеры (с Изменениями № 1, 2). – URL: http://docs.cntd.ru/document/gost-14034-74 (Дата обращения: 25.11.2016).

ГОСТ 4543–71 Прокат из легированной конструкционной стали. Технические условия (с изменениями № 1, 2, 3, 4, 5). – URL: http://docs.cntd.ru/document/1200005485 (Дата обращения: 25.11.2016).

ГОСТ 1643–81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски. – URL: http://docs.cntd.ru/document/1200012484 (Дата обращения: 25.11.2016).

ГОСТ 13755–2015 (ISO 53:1998) Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходные контуры. – URL: http://docs.cntd.ru/document/1200126889 (Дата обращения: 25.11.2016).

ГОСТ 19903–2015 Прокат листовой горячекатаный. Сортамент. – URL: http://docs.cntd.ru/document/1200133726 (Дата обращения: 25.11.2016).

ГОСТ 1583–93 Сплавы алюминиевые литейные. Технические условия. – URL: http://docs.cntd.ru/document/1200009199 (Дата обращения: 25.11.2016).

ГОСТ 16518–96 Тиски станочные с ручным и механизированным приводами. Общие технические условия. – URL: http://docs.cntd.ru/document/1200019897 (Дата обращения: 25.11.2016).
