Проверка подшипников качения тихоходного вала по динамической грузоподъемности.
На подшипник действуют:

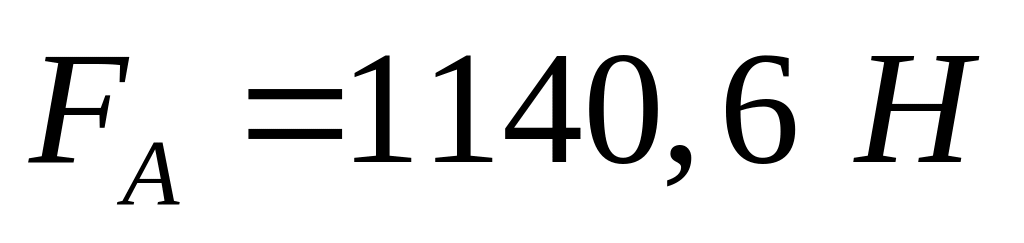

– осевая сила,

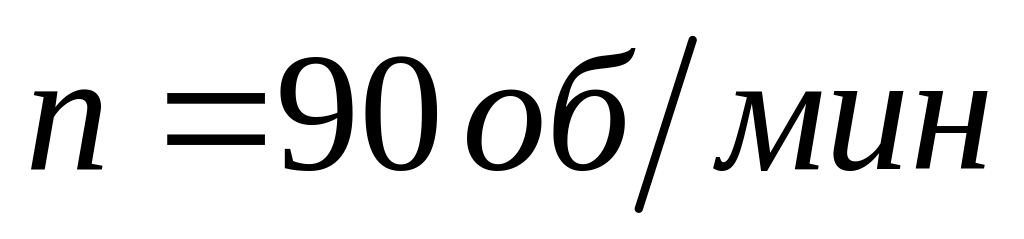

– радиальная сила. Частота оборотов
.
Требуемый ресурс работы
=20000
ч.
Найдём:
– коэффициент безопасности ([20] табл.1);
– температурный коэффициент;
– коэффициент вращения (при вращении
внутреннего кольца).
Определяем эквивалентную
нагрузку
.

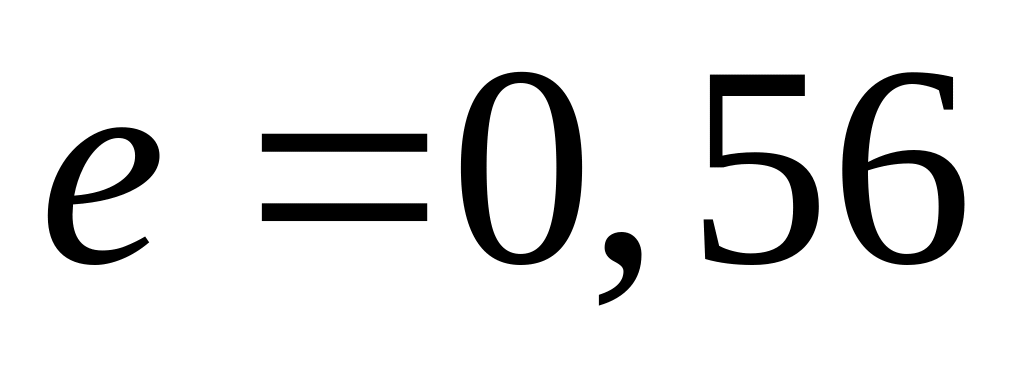

По ([20] табл.3) находим коэффициент осевого
нагружения
.

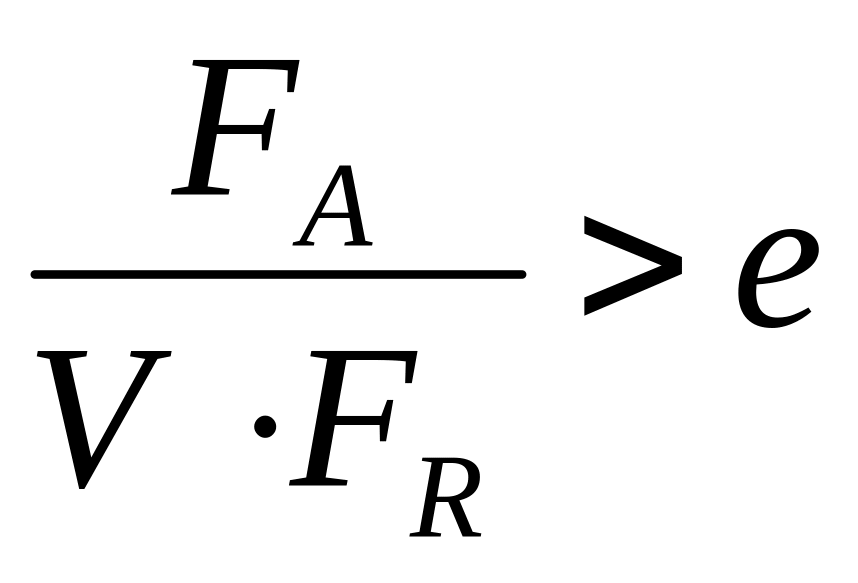

Проверим условие, что
:
.
По ([20] табл.3) определяем
значение коэффициента радиальной
динамической нагрузки
и коэффициента осевой динамической
нагрузки
.
Определяем эквивалентную
радиальную динамическую нагрузку
.

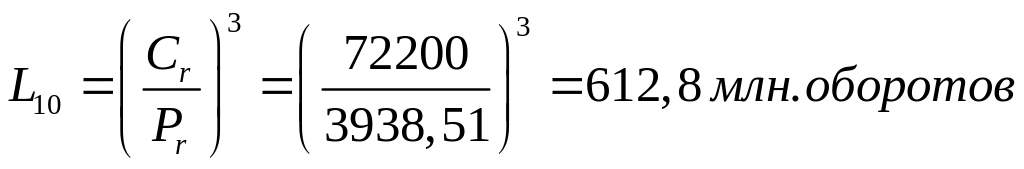

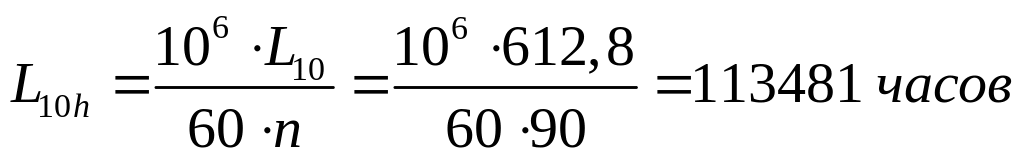

Рассчитаем ресурс
принятого подшипника:
,
,
что удовлетворяет требованиям.
Выбор и расчёт шпоночных и шлицевых соединений.
Расчёт шпоночных соединений заключается в проверке условия прочности материала шпонки на смятие.
1. Соединение быстроходного вала с муфтой электродвигателя.
T = 36,28 H*м – крутящий момент на валу
d = 22 мм – диаметр вала,
l = 18 мм – длина шпонки,
b = 8 мм – ширина шпонки,
h = 7 мм – высота шпонки,
t1 = 4 мм – глубина паза вала,
t2 = 3,3 мм – глубина паза ступицы,
[σ]см = 0,3 * 360 = 108 МПа – допускаемое напряжение на смятие материала шпонки,
–
временное сопротивление материала
шпонки (предел прочности при растяжении).

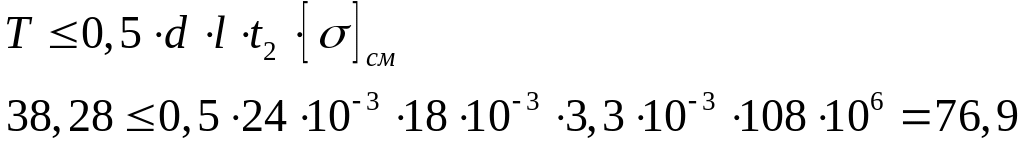

Условие прочности:
2. Соединение промежуточного вала с зубчатым колесом.

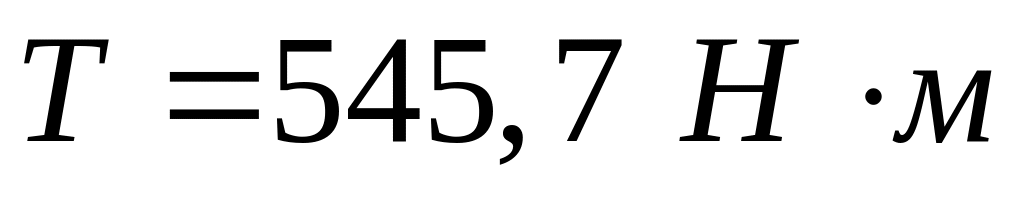

– крутящий момент на валу,
d = 35 мм – диаметр вала,
l = 28 мм – длина шпонки,
b = 10 мм – ширина шпонки,
h = 8 мм – высота шпонки,
t1 = 5 мм – глубина паза вала,
t2 = 3,3 мм – глубина паза ступицы,
[σ]см = 0,3 * 360 = 108 МПа – допускаемое напряжение на смятие,
– временное сопротивление (предел прочности при растяжении).
Условие прочности:
,
3. Соединение тихоходного вала с зубчатым колесом.
– крутящий момент на валу,
d = 70 мм – диаметр вала,
l = 56 мм – длина шпонки,
b = 20 мм – ширина шпонки,
h = 12 мм – высота шпонки,
t1 = 7,5 мм – глубина паза вала,
t2 = 4,9 мм – глубина паза ступицы,
[σ]см = 0,3 * 360 = 108 МПа– допускаемое напряжение на смятие,
– временное сопротивление (предел прочности при растяжении).
Условие прочности:
,
4. Соединение тихоходного вала с муфтой приводного вала.
– крутящий момент на валу,
d = 50 мм – диаметр вала,
l= 45 мм – длина шпонки,
b = 16 мм – ширина шпонки,
h = 10 мм – высота шпонки,
t1 = 6 мм – глубина паза вала,
t2 = 4,3 мм – глубина паза ступицы,
[σ]см = 0,3 * 360 = 108 МПа допускаемое напряжение на смятие,
– временное сопротивление (предел прочности при растяжении).
Условие прочности:
,
Выбор муфты
Муфты служат для соединения валов или валов с деталями, свободно вращающимися на них (зубчатыми колесами, шкивами и т.п.), с целью передачи вращения без изменения скорости. Известно, что большинство устройств, систем компонуют из отдельных узлов с входными и выходными валами. Такими узлами являются, например, привод в виде двигателя, передаточный и исполнительный механизмы. Кинематическая и силовая связь между этими узлами устройства осуществляется с помощью муфт.
Для соединения выходного вала редуктора и привода применим комбинированную муфту.
Полученная комбинированная упруго предохранительная муфта обладает следующей компенсирующей способностью:
Радиальное смещение — 0,3 мм;
Осевое смещение — 1,0 мм;
Угловое смещение - 1º 30'.
Передаваемый крутящий момент Т = 546 Н м
