1.2. Обзор конструкции отечественных молотковых дробилок[6]

МПС 150 — молотковая дробилка

Дробилка МПС-150 (рис. 1.2) предназначена для измельчения минерального и технологического сырья средней твердостью до 7 единиц по шкале Мооса и температурой плавления не менее 150 град.С, с влажностью до 8-10%, при которой не происходит замазывание колосниковых решеток. Дробилка может быть установлена, как в помещении, так и на открытой площадке под навесом. Дробилка отлично себя зарекомендовала в производстве строительных материалов, керамики, наполнителей асфальта, бетона. Малый перечень материалов для дробления: стекло, бетон, мел (безводный), доломит, шамот, соль, полимеры (некоторые виды), а также техногенное сырьё и продукты химических производств

.

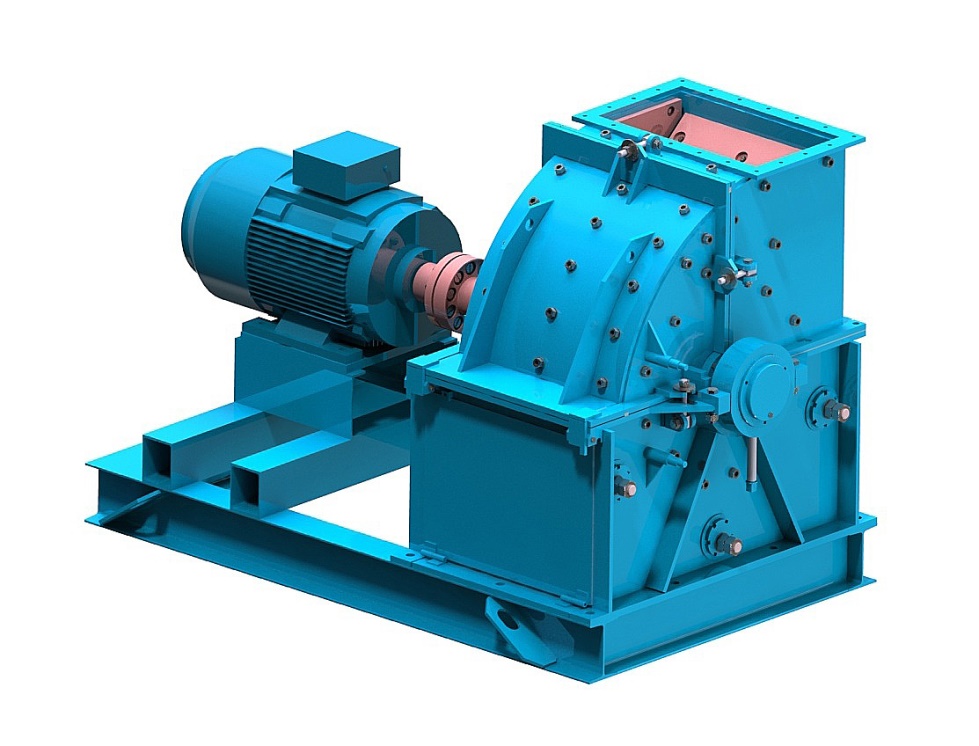

Рис 1.2 Дробилка МПС-150

Отличительной особенностью дробилки МПС-150 (рис. 1.2) является компактность.

Применяется для мелкого дробления сыпучих материалов при влажности не более 7%.

Идеальное решение для малого производства.

Таблица 1.1

Технические характеристики молотковой дробилки мпс-150

Параметр	Значение
Расчетная производительность, т/ч	До 1,5**
Входящая фракция dн, мм	30-50** (более хрупкий материал может подаваться большей фракцией)
Выходящая фракция dк, мм	–0,5 ¸ –5***
Электродвигатель:
мощность, кВт	2,2
число оборотов, об/мин	1500
напряжение, В	380
Масса дробилки, кг	170

МПС 950 — молотковая дробилка

Дробилка МПС-950 (рис. 1.3) — высокопроизводительная молотковая дробилка. Предназначена для измельчения минерального и техногенного сырья температурой плавления не менее 150°С. Влажность сырья не должна препятствовать свободному проскакиванию раздробленного материала через зазоры колосников.

Рис. 1.3 Дробилка МПС 950

Таблица 1.2

Технические характеристики молотковой дробилки мпс 950

Параметры	Значения*
Расчетная производительность, т/ч	До 30*
Входящая фракция dн, мм	210** (более хрупкий материал может подаваться большей фракцией)
Выходящая фракция dк, мм	–2 ¸ –50**
Электродвигатель:
мощность, кВт	37, 45, 55, 75
число оборотов, об/мин	1500
напряжение, В	380
Масса дробилки, кг	3740

Молотковые дробилки отлично себя зарекомендовали в производстве строительных материалов: керамики, наполнителей асфальта, бетона. Кирпич, известняк, соль, стекло, мел (безводный), доломит, шамот, продукты химического производства- вот малый перечень сырья для работы с которым подойдёт молотковая дробилка МПС 950.

СМД 504 – молотковая дробилка

Дробилка молотковая однороторная СМД 504 (рис. 1.4) предназначена для дробления хрупких и мягких материалов: каменного угля, каменной соли, мела, гипса, кирпичного боя, огнеупорного боя, квасцов, селитры, известняка, некоторых руд и других малоабразивных материалов.

Рис. 1.4 Дробилка СМД 504

Таблица 1.3
