Технические характеристики молотковой дробилки смд 504

Параметры

Значения*

Расчетная производительность, т/ч

от 24*

Входящая фракция dн, мм

250**

Выходящая фракция dк, мм

до 13**

Электродвигатель:

мощность, кВт

55

число оборотов, об/мин

1000

напряжение, В

380

Масса дробилки, кг

2121

Данная модель является однороторной, то есть к ротору на шарнирах прикрепляются маленького размера молотки, изготовленные из марганцовистой стали. При этом ротор вращается со скоростью 25 - 50 метров в секунду. Эта модель характеризуется высокой степенью дробления, экономичностью, простотой в обслуживании.

1.3. Анализ патентной и научно-технической информации молотковых дробилок

1.3.1. Патент № 2628574 «Молотковая дробилка»[4]

Изобретение (рис. 1.5) относится к устройствам для измельчения материалов и может быть использовано в сельском хозяйстве для измельчения фуражного зерна и стебельных кормов. Молотковая дробилка содержит загрузочную и выгрузную горловины, вентилятор и молотковый ротор, состоящий из осей, дисков и молотков. Молотковый ротор расположен в дробильной камере, ограниченной по периферии решетом, а с торцов - крышками. Решето дробилки установлено с возможностью перемещения посредством кривошипного механизма и кулисы. При этом верхняя ось качания кривошипного механизма закреплена на приводном валу молоткового ротора, а нижняя - на решете. Кулиса расположена на нижней оси шатуна кривошипного механизма. Дробилка обеспечивает повышение эффективности процесса измельчения фуражного зерна и стебельных кормов.

Изобретение относится к области сельского хозяйства, в частности к устройствам для измельчения материалов, преимущественно для измельчения фуражного зерна и стебельных кормов.

Данная конструкция обладает рядом недостатков:

- возможность переизмельчения материала из-за несвоевременного отвода готового продукта из зоны измельчения;

- высокая энергоемкость.

Дробилка (рис. 1.5) содержит торцевую крышку 1, загрузочную горловину 2, выгрузную горловину 3, вентилятор 4, приводной вал ротора 5, дробильную камеру 6, молотковый ротор 7, корпус 8, решето 9, верхнее эластичное крепление решета 10, нижнее эластичное крепление решета 11, шатун 12, верхнюю ось качания шатуна 13, нижнюю ось качания шатуна 14, кулису 15 и направляющую 16.

Дробилка работает следующим образом. Подлежащий измельчению материал в результате разрежения, создаваемого молотковым ротором 7 и вентилятором 4, поступает через загрузочную горловину 2 в дробильную камеру 6. Образовавшийся воздушно-продуктовый слой вследствие вращения молоткового ротора 7 двигается по окружности, образованной решетом 9. Одновременно с вращением ротора в движении приводится кривошипный механизм, состоящий из верхней оси качания шатуна 13, закрепленной на приводном валу ротора 5, шатуна 10, нижней оси качания шатуна 14, соединенной с решетом 9, кулисы 13, которая одним концом подвижно закреплена на нижней оси качания шатуна 14, а другим входит в направляющую 16, в которой свободно совершает возвратно-поступательные движения.

После того как материал будет измельчен до нужной величины частиц, регулируемой диаметром отверстий решета 9 он эвакуируется из дробильной камеры 6 через выгрузную горловину 3.

Рис. 1.5 Патент № 2 628 574 «Молотковая дробилка»

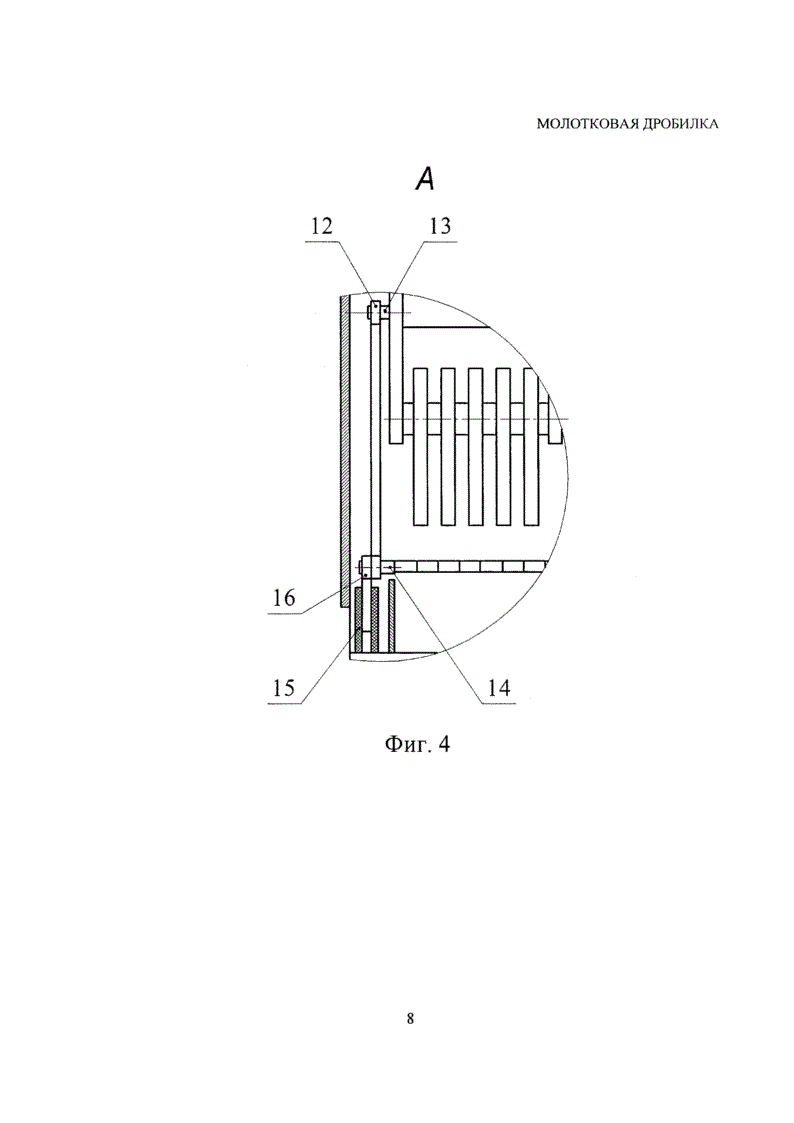

Рис. 1.6 Патент № 2 628 574 «Молотковая дробилка»[2]

В результате работы кривошипного механизма и эластичных креплений 10 и 11 решето 9 совершает хаотичные движения, замедляя и перемешивая воздушно-продуктовый поток, что приводит к увеличению относительной скорости столкновения рабочих органов и частиц материала, повышению равномерности гранулометрического состава конечного продукта и ускоренной эвакуации измельченных частиц.
