0179 / Примеры расчетов передач / Пример 1 кинематического расчета

Пример 1. Выбор двигателя. Кинематический и силовой расчет привода.

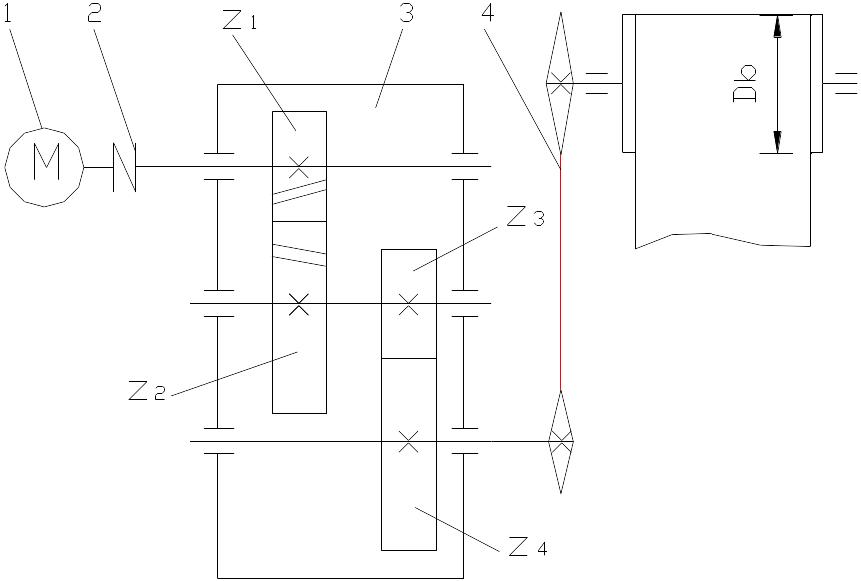

Исходные данные: Вращающий момент на валу конвейера Т_вых = 1100 Нм;

частота вращения вала конвейера n_вых = 38 мин^-1.

1. Общий КПД привода:

2. Мощность на валу конвейера :

3. Мощность на валу двигателя:

По мощности можно выбрать двигатель из следующих:

4А112М4У3, Р_дв=5,5 кВт, n_дв=1445 мин^-1 , при этом ,

4А132S6У3, Р_дв=5,5 кВт, n_дв=965 мин^-1 , при этом u=25,4,

4А132М8У3, Р_дв=5,5 кВт, n_дв=720 мин^-1 , при этом u=18,95.

4. Ориентировочное значение передаточного числа привода:

.

5. Ориентировочная частота вращения вала двигателя:

6. Выбор двигателя: 4А132S6У3, Р_дв =5,5 кВт, n_дв =965 мин^-1 , d_вала = 38 мм.

При этом следует уменьшить предварительное значение u*, что позволит уменьшить габариты всей передачи.

7. Уточненное значение передаточного числа привода:

8. Разбивка общего передаточного числа по ступеням:

u_ред = 12,6; u₁ = 4; u₂ = 3,15;

проверка: u = u₁ u₂ u_цп = 25,33.

9. Частоты вращения валов передачи:

n₁ = n_дв = 965 мин^-1 ,

мин^-1 ,

мин^-1 ,

мин^-1, n₄ ≈ n_вых .

10. Вращающие моменты на валах передачи:

Нм,

Нм,

Нм,

Нм.

12. Значения мощности на валах передачи:

кВт (вал двигателя),

кВт,

кВт,

кВт. ( Вал конвейера).
