Министерство образования и науки РФ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Тульский государственный университет»
Политехнический институт
Кафедра «ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»
ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ
Технология изготовления вилки
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
КРТМС.ПЗ
Студент группы 620151-ПБ А.Ю. Новиков
Руководитель работы Д. Е Бочкова
Тула 2018
Министерство образования и науки РФ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Тульский государственный университет»
Политехнический институт
КАФЕДРА «ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»
Задание
НА КУРСОВУЮ РАБОТУ ПО ДИСЦИПЛИНЕ
«ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»
Студент Новиков А.Ю. группа 620151-ПБ
Тема: Технология изготовления изделия ЛК 7460-5617 «Толкатель шептала»
Срок представления проекта к защите – 16.12.2018 г.
Исходные данные для проектирования
Тип производства – крупносерийное.
Перечень основных работ:
- выполнить анализ конструкции и заводского чертежа изделия «Толкатель шептала»;
- выполнить анализ заводского технологического процесса изделия «Толкатель шептала»;
- оформить спецификацию и сборочный чертеж узла;
- разработать схему сборки;
- разработать маршрутную карту процесса изготовления узла;
- выполнить проектирование операции «Толкатель шептала»;
- разработать технологические карты на операцию «Толкатель шептала».
Руководитель работы Д.Е Бочкова
Задание принял к исполнению А.Ю. Новиков
АННОТАЦИЯ
курсовой работы по дисциплине «Технология машиностроения» студента группы 620151-ПБ Новикова А.Ю.
Технология изготовления изделия ЛК 7460-5617 «Толкатель шептала»/ТулГУ, 2018. ПЗ, 24с.,1 рис., 33 источника.

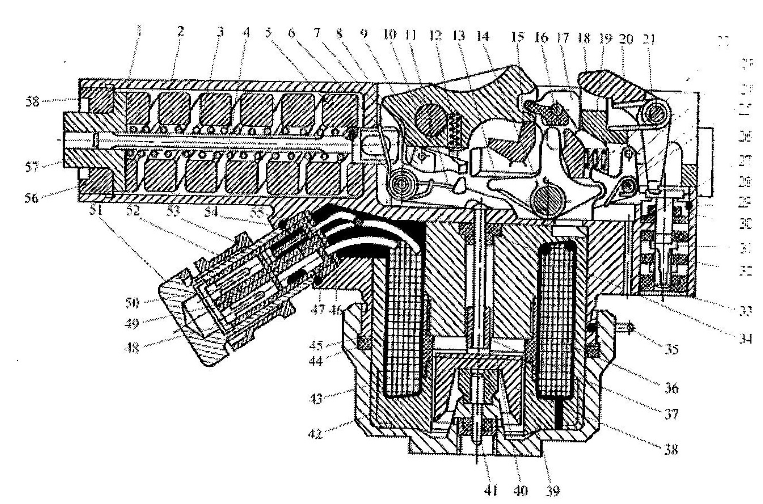

Шептало 9 служит для удержания подвижных частей в заднем положении. В передней части шептала имеются кулачковый выступ для взаимодействия с толкателем шептала 4 и отверстие для оси шептала 10. В нижней части шептала на оси лодыжки шептала 8 закреплена лодыжка шептала 6 и в гнезде размещена пружина лодыжки шептала 12. В задней части шептала имеются боковой выступ для взаимодействия с ползуном и выемка для верх- него рычага блокирующего 17.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ………………………………………………………………………5
Назначение объектов производства и проектирования ……………………8
Анализ чертежа и конструкции сборочной единицы ……………………..11
Изготовление узла……………………………………………………….…...13
4 Нормирование операции……………………………………………………...17 ЗАКЛЮЧЕНИЕ .………………………………………………………………...22
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…………………………….23
ВВЕДЕНИЕ
Толкатель шептала, технология сборки которого отражена в данной курсовой работе является одним из изделий старейшего российского флагмана электростроения АО АК ТУЛАМАШЗАВОД.
История ТУЛАМАШЗАВОДА начинается с 1879 года. На территории, принадлежащей сегодня Акционерной компании, в конце XIX века были организованы Байцуровские заводы, выпускавшие разнообразные изделия из чугуна и меди. В 1912 году предприятие вошло в состав Императорского Тульского оружейного завода.
8 июля 1939 года был подписан приказ наркома оборонной промышленности о создании самостоятельного предприятия машиностроительного профиля – Тульского станкостроительного завода. С первых месяцев станкостроительный завод сразу же заявил о себе продукцией, ставшей популярной не только в России, но и за рубежом. Металлообрабатывающее оборудование, в том числе фрезерный станок «Дзержинец», не уступало иностранным аналогам.
В годы Великой Отечественной войны завод выпускал оружие для фронта, в том числе станковые пулеметы «Максим», авиационные пулеметы ШКАС, авиационные пушки.
В послевоенный период налаживается выпуск широкой гаммы мирной продукции: оборудование для нефтяной, угольной, лесной промышленности, металлообрабатывающее оборудование. В это же время машиностроители освоили принципиально новую продукцию – легковые и грузовые мотороллеры различных модификаций и назначения.
Акционерная компания ТУЛАМАШЗАВОД известна в России и многих странах как старейший производитель вооружения и военной техники. Предприятием освоен выпуск целого ряда стрелково-пушечного вооружения калибра 23 и 30мм для бронемашин, самолетов, вертолетов, систем ПВО; морских 25 и 35-мм артиллерийских установок 2М-3М, АК-230, АК-306, АК-630М, АК-630М-2, которые входят в состав вооружения кораблей различных типов, а также уникальные зенитные ракетно-артиллерийские комплексы «Каштан» и «Пальма». Пушки производства АК устанавливаются на БМП-2, БМП-3, БМП-3К, БТР80А, БТР-90, БМД-2, БМД-3, зенитную самоходную установку «Тунгуска». Многие модели современных вертолетов (такие как МИ-28Н, КА-50 «Черная акула», Ка-52 «Аллигатор») и самолетов (истребители-бомбардировщики МИГ-27 и МИГ-27К) оснащены 30-мм пушками АК ТУЛАМАШЗАВОД. Традиционная сфера деятельности – выпуск артиллерийского вооружения кораблей различных типов: 30-мм артустановки АК-306, АК-630М, а также уникальный ракетно-артиллерийский комплекс «Каштан». Новейшая разработка – АК-630М-2 «Дуэт» уже прошел весь цикл испытаний и рекомендован для замены старых установок. Малокалиберные 30-мм артиллерийские комплексы устанавливаются на надводные корабли всех классов – от патрульных катеров до авианосцев. На протяжении четверти века АК ТУЛАМАШЗАВОД выпускает гамму высокоточных противотанковых снарядов серии 3УБК10, управляемых по лучу лазера.
На предприятии в рамках программы конверсии был освоен выпуск ряда гражданской продукции: гамма малогабаритных четырехтактных дизелей с мощностью от 5 до 9,5 кВт; дизель-генераторные установки; отливные мотопомпы; лазерные технологические комплексы и модули; мотокультиваторы и мотоблоки с различным навесным оборудованием; очистные угольные комбайны; пневмоперфораторы с пневмоподдержкой для бурения шпуров в горных породах; нефтегазовое оборудование; комплекс скважинного оборудования, ключи трубные гидравлические и превенторы гидравлические для капитального ремонта скважин.
В настоящее время Производственное объединение ТУЛАМАШЗАВОД, включающее ОАО АК ТУЛАМАШЗАВОД и все дочерние общества, - одно из ведущих предприятий машиностроения России.
Завод имеет в своем составе производства, оснащенные современным оборудованием и передовыми технологиями. В их составе: заготовительное производство (в том числе – литейное и кузнечное), мехобработка, холоднолистовая штамповка, лазерное производство, сварочное производство, производство пластмасс и резины, производство изделий точной механики, сборка и испытания и многое другое. Наряду с универсальным оборудованием используются автоматы и полуавтоматы, обрабатывающие центры и станки с числовым программным управлением, позволяющие вести программирование в диалоговом режиме, что обеспечивает высокую технологическую гибкость производства. С целью сокращения времени на подготовку производства применяется сквозное автоматизированное проектирование изделий и оснастки (от дизайна до разработки управляющих программ для станков с ЧПУ).
Система менеджмента качества ОАО АК ТУЛАМАШЗАВОД сертифицирована на соответствие требованиям ГОСТ РИСО 9001-2001 (ИСО 9001-2000).
В Выставочном комплексе – музее науки и техники ПО ТУЛАМАШЗАВОД проводится системная работа по сохранению нравственного, культурного и технического наследия, инженерной мысли, промышленных технологий, истории нашего предприятия как неразрывной части истории России.
Акционерная компания ТУЛАМАШЗАВОД, обладая мощным производственным комплексом, многолетним опытом по созданию продукции военного и гражданского назначения, разрабатывает новые и готовит проведение глубокой модернизации ранее выпущенных изделий.
Акционерное общество "Туламашзавод" известна в России и многих странах мира как старейший производитель вооружения и военной техники. Предприятием освоен выпуск целого ряда стрелково-пушечного вооружения калибра 23- и 30-мм для бронемашин, самолетов, вертолетов, систем ПВО; морских 25- и 30-мм артиллерийских установок 2М-3М, АК-230, АК-306, АК-630М, АК-630М-2 ДУЭТ, которые входят в состав вооружения кораблей различных типов, а также уникальные зенитные ракетно-артиллерийские комплексы КАШТАН и ПАЛЬМА.
Пушки производства АК устанавливаются на БМП-2, БМП-3, БМП-3К, БТР80А, БТР-90, БМД-2, БМД-3, зенитную самоходную установку «Тунгуска». Многие модели современных вертолетов (такие, как Ми-28Н, Ка-50 «Черная акула», Ка-52 «Аллигатор») и самолетов (истребители-бомбардировщики Миг-27 и Миг-27К) оснащены 30-мм пушками АК Туламашзавод.
Традиционная сфера деятельности – выпуск артвооружения кораблей различных типов: 30-мм артустановки АК-306, АК-630М, а также уникальный ракетно-артиллерийский комплекс КАШТАН.
Малокалиберные 30-мм арткомплексы устанавливаются на надводные корабли всех классов – от патрульных катеров до авианосцев. На протяжении четверти века АК Туламашзавод выпускает гамму высокоточных противотанковых снарядов серии 3УБК10, управляемых по лучу лазера.
В настоящее время Производственное объединение "Туламашзавод" – одно из ведущих предприятий машиностроения России.
Завод имеет в своем составе производства, оснащенные современным оборудованием и передовыми технологиями. В их составе: заготовительное производство (в том числе – литейное и кузнечное), мехобработка, холодно-листовая штамповка, лазерное производство, сварочное производство, производство печатных плат, гальваника и термообработка, инструментальное производство, деревообработка, механосборочное производство изделий точной механики, сборка и испытания многое другое
