_{Министерство науки и образования}

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«Ижевский государственный технический университет»

Кафедра «Управление качеством»

Расчетно-пояснительная записка к курсовой работе

Предмет: «Детали машин и основы конструирования»

Тема: «Привод для подтягивания вагонеток по наклонному пути»

Вариант 2-3

Выполнил:

Принял:

Ижевск, 2014 г.

Техническое задание

Цели и задачи курсового проекта:

1. Дать анализ назначения и условий, в которых находиться каждая проектируемая деталь, и наиболее рациональное конструктивное решение с учетом технологических, монтажных, эксплуатационных и экономических требований.

2. Произвести кинематические расчеты, определить силы, действующие на звенья узла, произвести расчеты конструкций на прочность, решить вопросы, связанные с выбором материала и наиболее технологичных форм деталей, продумать процесс сборки и разборки отдельных узлов машины в целом.

Схема привода к наклонному ленточному транспортёру представлена на рисунке 1.

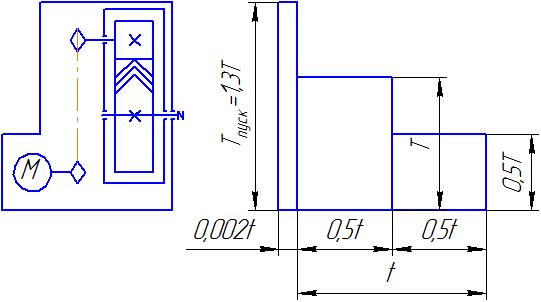

Рис. 1. Схема привода для подтягивания вагонеток по наклонному пути.

Дополнительные требования:

1. Спроектировать привод из примерно одинаковой степени нагруженности колёс.

Характеристика и условия работы привода:

Скорость вагонеток:

Диаметр барабана:

Коэффициент использования суточный:

Коэффициент использования годовой:

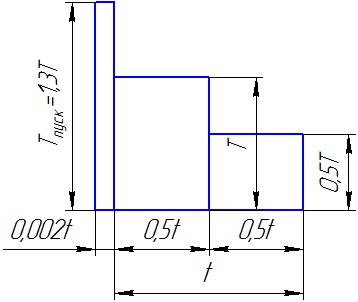

Рис. 2. График нагрузки.

Введение

Редуктор – это механизм для уменьшения частоты вращения и увеличения вращающего механизма. Механизм, совершающий обратное преобразование, называют ускорителем или мультипликатором. При частоте вращения быстроходного вала n<3000 (1/мин) эти механизмы конструктивно однотипны.

Редуктор – законченный механизм, соединяемый с двигателем и рабочей машиной муфтами или упругими разъёмными элементами. Это принципиально отличает его от зубчатой передачи, встраиваемой в исполнительный механизм. В корпусе редуктора размещены зубчатые или червячные передачи, неподвижно закреплённые на валах. Валы опираются на подшипники, размещённые в гнёзда корпуса (в основном используют подшипники качения).

Разнообразие редукторов велико. Ориентироваться во всём многообразии редукторов поможет классификация их по типам, типоразмерам и исполнениям.

Тип редуктора определяется составом передач, порядком их размещения в направлении от быстроходного вала к тихоходному и положение осей зубчатых колёс в пространстве.

Наиболее распространены редукторы с валами, расположенными в горизонтальной плоскости. Типоразмер редуктора складывается из его типа и главного параметра его тихоходной ступени. Для цилиндрических передач, глобоидной и червячной главным параметром является межосевое расстояние; планетарной - радиус водила, конической - диаметр основания делительного конуса колеса, волновой - внутренний посадочный диаметр гибкого колеса в недеформированном состоянии, совпадающий с наружным посадочным диаметром гибкого подшипника, если он применяется.

Под исполнением понимают передаточное отношение, вариант сборки и формы концов валов. Если изменится корпус, то измениться и тип редуктора.

Основная энергетическая характеристика редуктора - номинальный момент T, представляющий собой допускаемый крутящий момент на его тихоходном валу при постоянной нагрузке и при числе циклов зубчатого колеса, равном его базе контактных напряжений. В расчётах на прочность не следует использовать мощность, так как она не определяет нагруженности детали и не может быть задана независимо от передаточного отношения и частоты вращения валов. Критерием технического уровня служит относительная масса. Относительная масса почти не зависит от частоты вращения валов и сравнительно мало меняется в зависимости от типа и размера редуктора.

Основной путь улучшения технического уровня редуктора - повышение твёрдости рабочих поверхностей зубьев. С ростом технического уровня увеличивается себестоимость 1кг массы редуктора, которая при прочих равных условиях зависит от серийности. Окончательный экономический критерий - относительная себестоимость. Индивидуальный редуктор дешевле сделать с зубьями средней твёрдости, чем высокой.
