РГУ нефти и газа имени И.М.Губкина

Кафедра технической механики

Домашнее задание № 4

Разработка компоновки червячного редуктора.

Студент: Майорова А.В.

Группа: РН-16-05

Проверил: Макушкин С.А.

Москва 2019

Исходные данные:

- крутящий момент на валу червяка;

- крутящий момент на валу колеса;

- модуль передачи;

- межосевое расстояние;

- ширина зубчатого венца колеса;

1. Расчет корпуса червячного редуктора.

Толщина стенки редуктора (δ не менее 6 мм)

Зазор между червячным колесом и стенкой корпуса редуктора

Зазор между колесом и дном редуктора

Определение глубины установки подшипника в корпус редуктора С

Скорость вращения тихоходного колеса

, м/с

С=10 мм ,если V < 2 м/с и подшипник смазывается специальной пластичной смазкой (рисунок 6.1).

Определение ширины фланца корпуса редуктора

Δ=δ+2,5*d_б = 10+2.5*12=40мм

, где d_б - диаметр болта, соединяющего крышку и основание корпуса (М8, М10, М12, М16, …)

мм

принимаем: выбран болт М12.

1- мазеудерживающее кольцо,

2 – полость, заполненная пластичным смазочным материалом , 3 – манжетное уплотнение

Рисунок 6.1 - Узел подшипника с пластичной смазкой

2. Конструирование валов

Размеры быстроходного вала

Принимаем диаметр выходного конца вала:

Определим диаметр вала под подшипниками:

- высота заплечика [2, стр. 35 таблица 6.1]

Принимаем диаметр вала под подшипниками:

Определение диаметра буртика подшипника на валу:

[2, стр. 35 таблица 6.1]

Размеры тихоходного вала

Определим диаметр выходного конца вала:

Для всех редукторов [τ]=40МПа.

Принимаем диаметр выходного конца вала:

Определим диаметр вала под подшипниками:

- высота заплечика [2, стр. 35 таблица 6.1]

Принимаем диаметр вала под подшипниками:

Определим диаметр вала под колесоv:

[2, стр. 35 таблица 6.1]

Принимаем диаметр вала под колесом:

Диаметр буртика колеса:

- размер фаски ступицы колеса [2, стр. 35 таблица 6.1]

Принимаем диаметр буртика:

3. Предварительный выбор подшипников.

Предварительный выбор подшипников быстроходного вала.

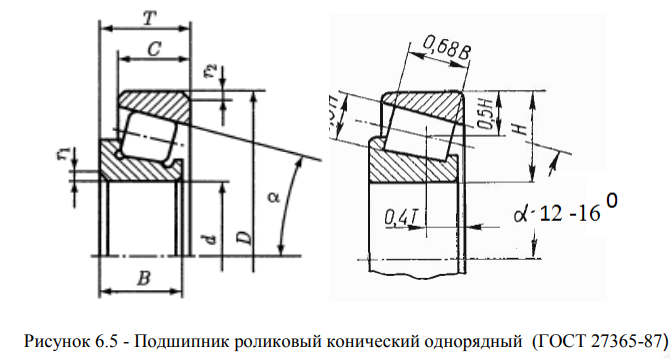

Выбраны конические роликоподшипники 7209 (ГОСТ 27365-87) [2, стр. 42 таблица 6.4]

Размеры подшипника: d 45 мм, D=85 мм, T = 21 мм, B= 18 мм, с=16 мм

Предварительный выбор подшипников тихоходного вала.

Выбраны конические роликоподшипники 7211 (ГОСТ 27365-87)

Размеры подшипника: d 55 мм, D=100 мм, T = 23 мм, B=21 мм, с=18 мм.

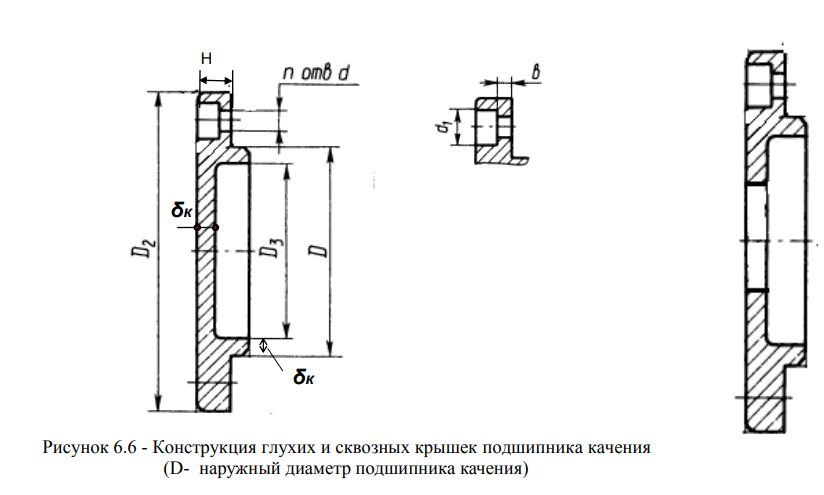

Определим размеры крышек подшипников быстроходного вала

- внешний диаметр крышки подшипника;

принимаем: [2, стр. 44 таблица 6.5] здесь

δ к = 6 мм

мм

мм

Определим размеры крышек подшипников тихоходного вала

- внешний диаметр крышки подшипника;

принимаем:

δ к = 7 мм

мм

мм

Список используемой литературы:

1. С.А. Макушкин, В.Г.Певнев. Расчет механических передач приводов нефтегазового оборудования. Часть I. Методики расчета. Учебно-методическое пособие по курсу «Детали машин и основы конструирования». -М.: РГУ нефти и газа им И.М. Губкина, 2017.- 106 с.

2. Макушкин, С.А., Диденко Е.В. Справочные материалы для выполнения курсового проекта по дисциплине «Детали машин и основы конструирования». Учебно-методическое пособие. – М.: Издательский центр РГУ нефти и газа имени И.М. Губкина, 2017.– 96 с.
