3 Расчет открытой клиноременной передачи привода.

Цель расчета:

  • Выбор типа ремня.

  • Определение размеров клиноременной передачи.

  • Выполнение проверочного расчета ременной передачи.

  • Определение усилий в ветвях ремня и силы, действующей на вал.

Исходные данные для расчёта

Мощность на ведущем шкиве Р1=5,5 кВт

Крутящий момент на ведущем шкиве Т1=73 Н.м

Крутящий момент на ведомом шкиве Т2=111 Н.м

Частота вращения ведущего шкива n1=720 об/мин

Частота вращения ведомого шкива n2=450 об/мин

Передаточное число U=1,6

1 Выбор типа ремня: (пункт 7.2 на стр. 130)1

Определяем по номограмме (рис 7.3. на стр.134)1

Координаты точки на номограмме:

;

По номограмме выбираем сечение ремня - Б.

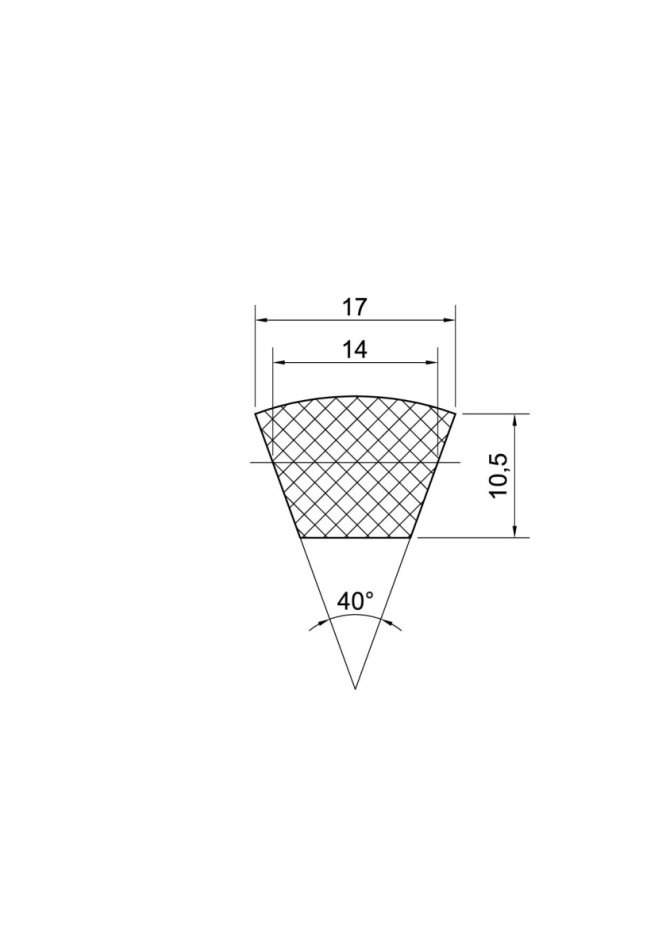

Размеры сечения Б:

d1 = 125 мм, lp = 14,0 мм, W = 17 мм, T0 = 10,5 мм, A = 133 мм2, Lp = 800-6300 мм, ΔL = 40 мм, m = 0,18 кг.

2. Определение размеров клиноременной передачи.

Диаметр ведущего шкива:

По эмпирической формуле (формула 7.25 на стр. 130)1

Подбираем диаметр из стандартного ряда по ГОСТ 17383-73 (стр.120)1:

Диаметр ведомого шкива:

Где – относительное скольжение ремня. Для передач с регулируемым натяжением ремня .

Подбираем шкив с диаметром из стандартного ряда по ГОСТ 17383-73 (стр.120)1:

Уточненное (фактическое) передаточное отношение:

Ошибка

Интервал межосевого расстояния:

Длина ремня:

Значение расчетной длины ремня выбираем по таблице (таб. 7.7. на стр.131)1 из стандартного ряда в интервале .

Уточненное межосевое расстояние:

;

Угол обхвата меньшего шкива:

Число ремней:

где – передаваемая мощность, [кВт]

– мощность, допускаемая для передачи одним ремнем, [кВт]

– коэффициенты очитывающие особености передачи.

Определение допускаемой для передачи одним ремнем мощности по таблице

Определение коэффициентов:

– коэффициент режима работы. Определяется по таблице (таб. 7.10. на стр. 136)1

Для мельницы и машин этого типа, при работе на двух сменах имеем значение коэффициента:

коэффициент, учитывающий влияние длины ремня. Определяется по таблице (таб. 7.9. на стр. 135)1

– коэффициент угла обхвата. Определяется по таблице (таблица на стр. 135)1

коэффициент, учитывающий число ремней в передаче. Определяется методом итераций по таблице (таблица на стр. 135)1

Возьмем для :

Вычисление числа ремней:

Получили значение в интервале от 4 до 6. Следовательно, значение коэффициента подобрано правильно. Т.к. число ремней должно быть целым округляем его и окончательно получаем:

Определение конструкции шкива:

Окружная скорость ремня:

Материал шкива: выбираем чугун СЧ 15 (т.к. )

Конфигурация обода шкива:

Размеры определяем по таблице (таб.7.12. на стр. 138)1 – ГОСТ 20889-80

Ширина обода шкива равна:

Получаем следующую конфигурацию обода малого шкива

3. Проверочный расчет ременной передачи.

3.1 Проверка долговечности ремня по частоте пробегов

Для клиноременной передачи:

условие выполнено!

3.2 Проверка прочности ремня

Прочностной проверочный расчет ведется по опасному сечению ведущей ветви ремня при набегании на малый шкив, в котором действуют максимальные напряжения:

где:

– напряжение растяжения:

где – окружная сила

где – сила предварительного натяжения ремня

Получаем:

– напряжение от центробежных сил:

- плотность материала клинового ремня.

–напряжение изгиба

модуль упругости материала ремня, МПа;

Для резинотканевых ремней:

относительная линейная деформация;

- толщина клинового ремня;

допускаемое напряжение растяжения;

для клинового ремня

Окончательно, подставив все, получаем:

Определим перенапряжение:

Перенапряжение меньше 5%, можно считать, что условие прочности ремня выполнено.

4. Определение усилий в ветвях ремня и силы, действующая на вал. (пункт 3. на стр. 101)3

Натяжение ведущей ветви одного ремня:

Натяжение ведомой ветви одного ремня:

Коэффициент тяги передачи

Нагрузка на валы со стороны ременной передачи в уточненном расчете определяется по формуле:

Где
