Кинематический расчет привода.

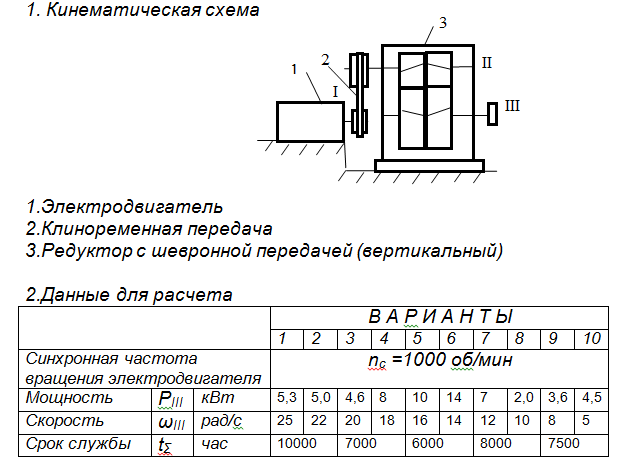

Исходные данные

1. Определение параметров электродвигателя:

Из уч. [1]по табл. 1.1 выпишем примерные значения КПД для:

• цилиндрической закрытой передачи

• открытой клиноременной передачи

• подшипников качения

Общий КПД привода:

Требуемая мощность электродвигателя:

Из [2]по табл. П1 «Электродвигатели асинхронные серии 4А» ближайшие стандартные двигатели по мощности 30 кВт и 37 кВт (n_с=3000 об/мин).

При установке двигателя 30 кВт перегрузка составляет:

.

Окончательно принимаем:

• Синхронная частота вращения: 3000 об/мин;

• Марка электродвигателя: 4А200М2;

• Мощность Р=37 кВт;

• d_вал=55 мм (из уч.[2] по табл. П2);

• Т_п/Т_н=2,0;

• Скольжение s=1,6% (из [2] по табл. П1).

Фактическая частота вращения:

302

350

132

80

89

178

12

480

38

216

Рисунок 1 - Эскиз электродвигателя (данные по размерам из уч.[2] по табл. П2.)

2. Определение передаточных чисел всех передач привода:

Частота вращения III вала:

Общее передаточное число:

Из стандартизированного ряда передаточных чисел, выбираем передаточное число редуктора из рекомендуемого диапазона [3-5,6], (см. [2], стр. 36.)

Примем 6, тогда

Значение входит в диапазон рекомендуемых значений для клиноременных передач. ([2] , таб. 7.8))

Окончательно, принимаем

;

.

3. Определение частоты вращения, мощности и крутящих моментов на валах привода:

а) Определим мощность на каждом валу привода.

На 1-м валу :

На 2-м валу :

На 3-м валу :

б) Определим частоту вращения на каждом валу привода.

На 1-м валу :

На 2-м валу:

На 3-м валу :

в) Определим крутящий момент на каждом валу привода.

На 1-м валу :

На 2-м валу :

На 3-м валу :

Таблица 1 – Результаты кинематического расчета

№ вала	Р, кВт	n, об/мин	Т, Нм
I	37	2950	119
II	34,8	2269	146
III	33,4	378	843
