2. Выбор оптимального варианта компоновки редуктора

Выбор оптимального варианта компоновки редуктора осуществляется по 2 критериям:

по минимальному объему корпуса;
по минимальной массе зубчатых колес.

Выбор производится из нескольких вариантов компоновки, рассчитанных с использованием программы ATILLA.

Программа ATILLA предназначена для:

выбора оптимального варианта распределения передаточного отношения между ступенями двухступенчатого редуктора;
определения основных геометрических размеров передач;
предварительного подбора подшипников качения.

Программа не выдает единого оптимального решения. Она рассчитывает некоторое множество решений, полученных при различных вариантах распределения общего передаточного отношения по ступеням передачи.

На рис. 1.1. приведены основные размеры зубчатых передач редуктора по схеме 22 с шевронной тихоходной передачей и выделены размеры A, B и L, определяемые для каждого из содержащихся в распечатке варианта по следующим формулам:

A = d_a₂_max;

B = b_w_Б + b_w_Т + 3a;

L = 0,5(d_a₂_Б + d_a₂_Т) + a_w_Б + a_w_Т + (3…4)a;

b₀ = (3…4)a,

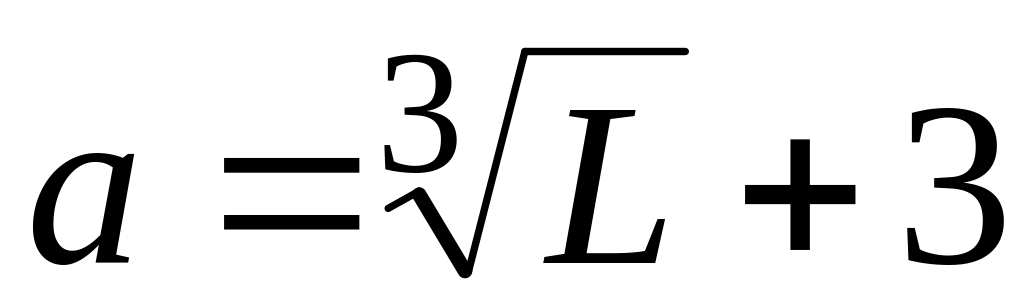

где d_a₂_max – наибольшая из двух величин d_a_2 Били d_a_2 Т; a – зазор между корпусом и вращающимися деталями передач (колесами) (мм), определяемый по формул:

Проведем расчеты массы и объема для различных вариантов компоновки. Результаты расчетов сведем в таблицу и по ним построим графики изменения объема (V) и массы (m) редуктора по вариантам.

№ варианта	d_a_2Б, мм	d_a_2Т, мм	A, мм	B, мм	L, мм	V, дм³	m, кг
1	142,091	259,286	259,286	114,643	435,688	12,95	24,46
2	160,956	236,428	236,428	110,508	433,692	11,33	21,56
3	181,059	226,170	226,170	117,080	443,614	10,24	20,85
4	201,143	210,714	210,714	112,605	450,929	10,70	21,21
5	224,072	200,402	224,072	124,096	462,237	12,85	24,62
