7. Сопряжения
В задании по теме «Сопряжения» предлагается вычертить контуры детали, применяя правила построения сопряжений. При выполнении задания в системе AutoCAD необходимо обратить внимание на команды: «Рисование»→ «Окружность» → «Две точки касания», «Радиус», «Штриховка», «Объектная привязка → «Касательная», «Редактирование→Сопряжение», «Формат» → «Тип линий», «Размеры».
При выполнении задания в системе Autodesk INVENTOR необходимо по заданной проекции детали сконструировать геометрическую (объемную) модель. Для этого, на первых стадиях, из отдельных примитивов необходимо построить плоские эскизы, повторяющие контуры детали «Эскиз» → «Править→ «Копировать», «Зеркально отобразить». На следующих стадиях – преобразовать эскизы в геометрические модели произвольной толщины («Завершить эскиз» → «Вытянуть»). Необходимо следить за целостностью детали. Глубину впадин и толщину выступов отдельных элементов детали необходимо выбрать самостоятельно. Пример выполнения геометрической модели показан на рис. 7.1.
Рис. 7.1 Пример выполнения геометрической модели детали
8. Проекции геометрических тел и моделей
В данном задании при выполнении в системе AutoCAD необходимо по заданной геометрической модели начертить три её проекции и нанести размеры. При необходимости выполнить местные разрезы.
Используемые команды: «Рисование» → «Отрезок», «Многогранник», «Окружность» → «Центр», «Радиус», «Штриховка», «Объектная привязка», «Редактирование» → «Зеркальное отображение», «Формат→Тип линий», «Размеры».
При выполнении задания в системе Autodesk INVENTOR необходимо выполнить геометрическую модель («Эскиз» → «Линия», «Окружность», «Прямоугольник», «Править» → «Копировать», «Зеркально отобразить», «Вытянуть») и на её базе рабочий чертеж детали (Модуль «Чертеж», «Вид», «Вставить», «Масштаб», «Оси», «Размеры», «Текст»).
Наибольшее внимание следует уделить выбору плоскости построения исходного эскиза для вытягивания. Пример выполнения геометрической модели показан на рис. 8.1.
Рис.8.1 Пример выполнения геометрической модели детали
Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
Вариант 6
Вариант 7
Вариант 8
Вариант 9
Вариант 10
Вариант 11
Вариант 12
Вариант 13
Вариант 14

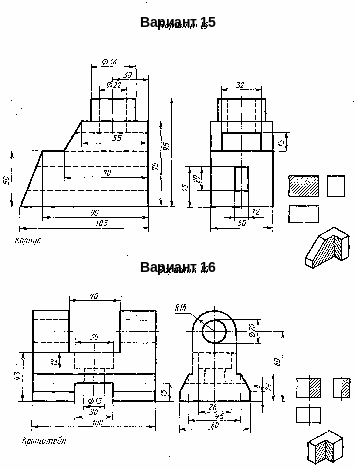

Вариант 15
Вариант 16
Вариант 17
Вариант 18
Вариант 19
Вариант 20
Вариант 21
Вариант 22
Вариант 23
Вариант 24
9. Разрезы и сечения
9.1 Выполнение разрезов и сечений вала
Задание по теме «Разрезы и сечения вала» (при работе в системе AutoCAD) заключается в построении главного вида вала (направление взгляда по стрелке А) и выполнении трех указанных сечений. Сечение плоскостью «А» расположить на продолжении следа секущей плоскости, сечение плоскостью «Б» на свободном месте чертежа, а сечение плоскостью «В» – в проекционной связи с главным видом. Нанести размеры.
При работе в системе Autodesk INVENTOR построить геометрическую модель вала («Эскиз» → «Линия», «Окружность»,
«Прямоугольник», «Ось», «Править», «Копировать», «Вращать») и на её базе рабочий чертеж детали (Модуль «Чертеж», «Вид», «Втавить», «Масштаб», «Оси», «Размеры», «Текст»). Выполнить сечения по указанной схеме.
Чертеж необходимо выполнить на формате А3. Пример выполнения чертежа вала показан на рис.9.1.
Рис.9.1 Пример выполнения чертежа вала
Вариант 1
Вариант
2
Вариант 3
Вариант 4
Вариант 5
Вариант 6
Вариант 7
Вариант 8
Вариант 9
Вариант 10
Вариант 11
Вариант 12
Вариант 13
Вариант 14
Вариант 15
Вариант 16
Вариант 17
Вариант 18
Вариант 19
Вариант 20
Вариант 21
Вариант 22
Вариант 23
Вариант 24
9.2 Выполнение разрезов геометрической модели
Задания по теме «Выполнение разрезов» (при работе в системе AutoCAD) заключаются в построении третьей проекции детали по двум заданным. Кроме этого, требуется выполнить разрезы по указанной схеме. Нанести размеры. Чертеж необходимо выполнить на формате А3 (рис. 9.2). При выполнении задания в системе Autodesk INVENTOR необходимо выполнить геометрическую модель
(«Эскиз» → «Линия», «Окружность», «Прямоугольник», «Править» → «Копировать», «Зеркально отобразить», «Завершить эскиз», «Вытянуть») и на её базе рабочий чертеж детали (Модуль «Чертеж», «Вид», «Втавить», «Масштаб», «Оси», «Размеры», «Текст»). Пример выполнения геометрической модели с разрезом показан на рис.9.3.
Рис. 9.2 Фрагмент рабочего чертежа детали
Рис.9.3 Геометрическая модель с разрезом
