5. Построение развертки поверхности

В задании требуется построить третью проекцию фигуры и выполнить развертку её боковой поверхности. Задание выполняется в системе AutoCAD. При построении приближенных разверток развертываемых поверхностей используют следующие способы:

1. Способ малых хорд. В спрямляемую кривую вписывается ломаная линия, звенья которой представляют собой небольшие хорды кривой. Эти хорды последовательно откладывают на некоторой прямой, и полученный отрезок принимают за приближенную длину дуги кривой.

2. Способ триангуляции. В данном способе свойства криволинейной поверхности аппроксимируются (переносятся) на свойства вписанной или описанной многогранной поверхности, грани которой – треугольники. Затем строится развертка многогранной поверхности, которая будет приближенно соответствовать свойствам исходной криволинейной поверхности.

На рис. 5.1 показан пример выполнения задания. Построение развертки боковой поверхности модели сводится к построению развертки пирамиды, у которой боковые грани разбиты на треугольники. Каждый из этих треугольников строится по трем сторонам. Натуральная величина боковых сторон треугольников определяется с использованием метода вращения.

Задание выполняется на формате А2 (594 x 420). При выполнении задания необходимо использовать команды: «Рисование» «Отрезок», «Прямая», «Точка», «Текст», «Цвет линии», «Редактирование чертежа».

Для проверки правильности выполнения задания целесообразно использовать графическую систему Autodesk INVENTOR для построения геометрической модели заданной детали. Затем выполнить следующие действия:

- твердотельную модель преобразовать в листовой материал;

- установить параметры листового материала;

- выбрать толщину материала (например, 1 мм);

- выбрать команду «Разрез»- удаление материала, позволяющее выполнить развертку модели с замкнутым контуром;

- выбрать команду создать развертку.

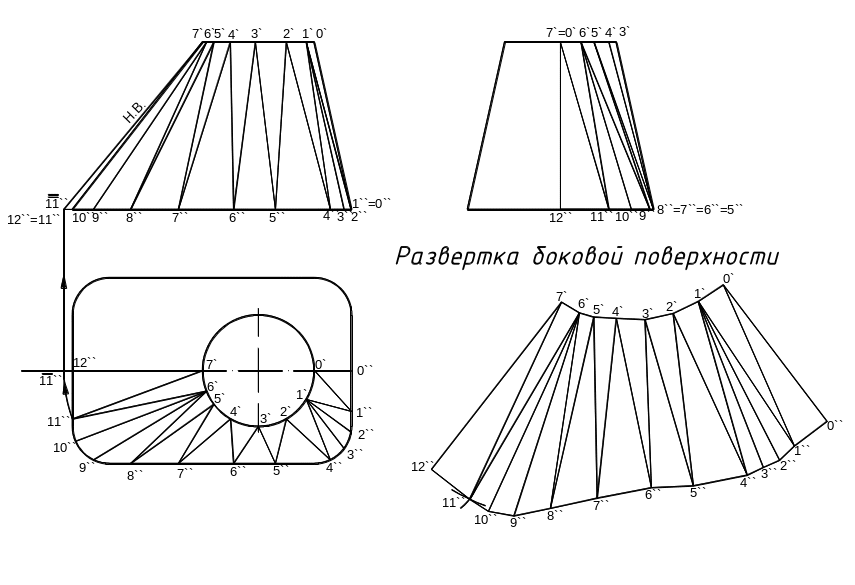

Рис. 5.1. Построение развертки боковой поверхности

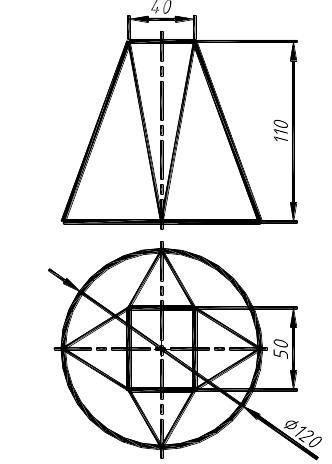

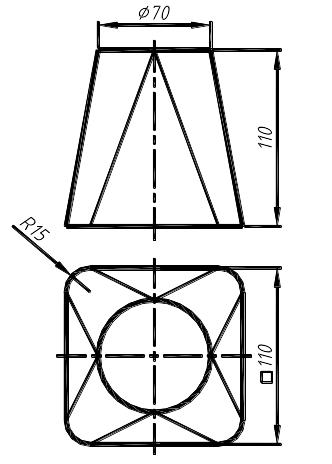

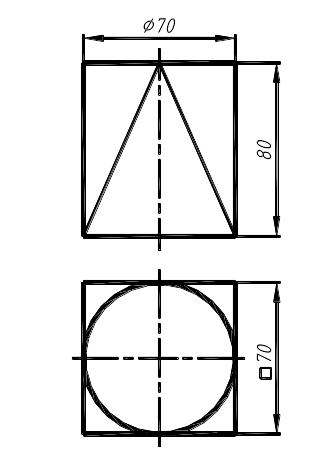

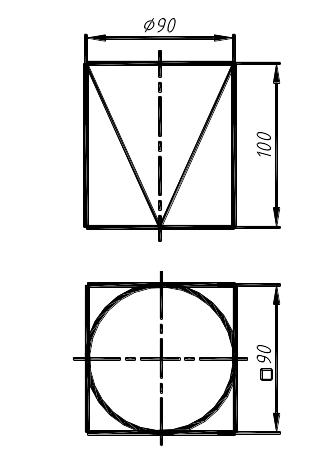

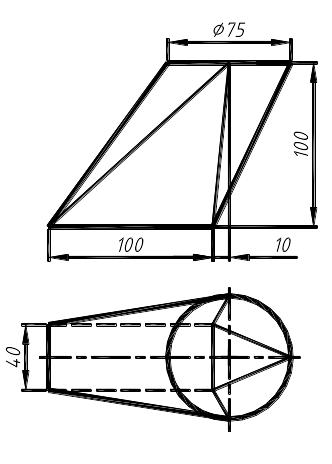

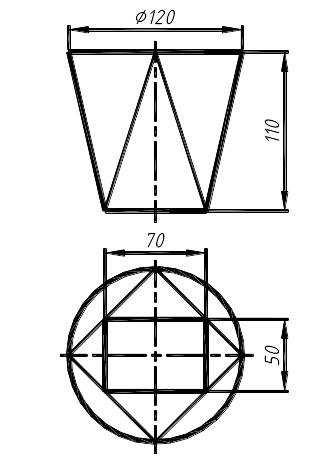

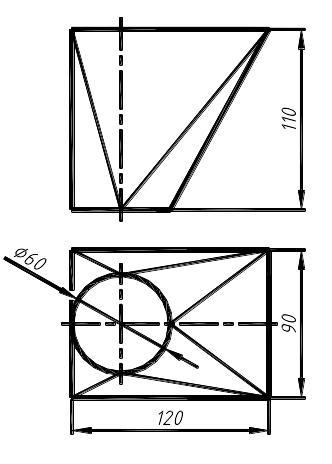

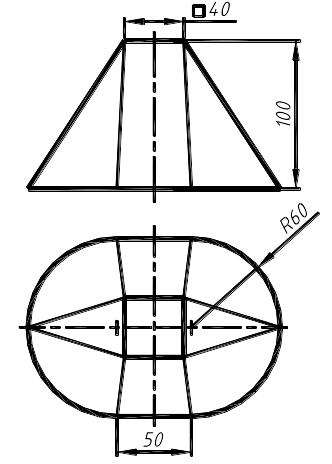

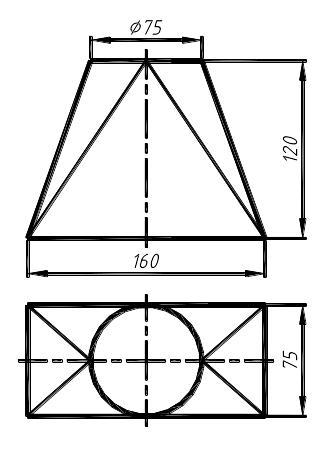

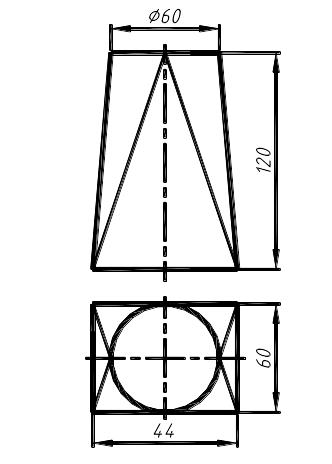

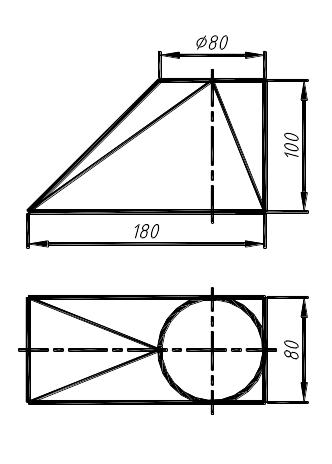

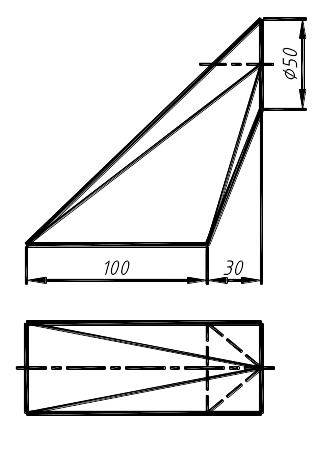

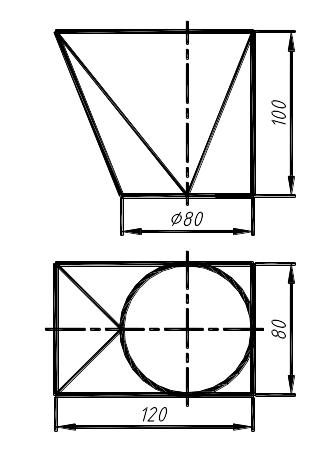

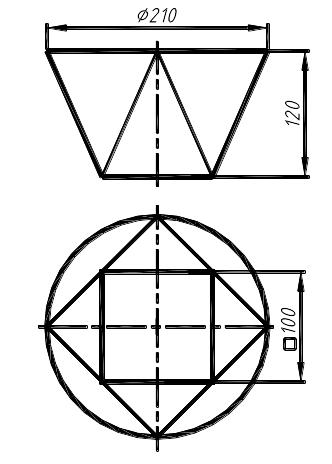

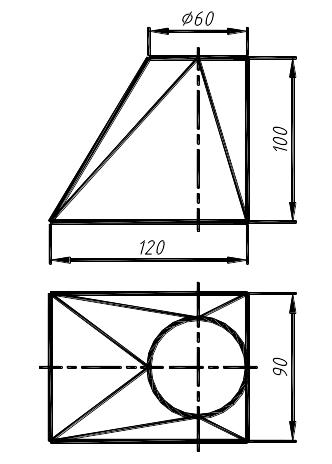

Вариант 1	Вариант 2

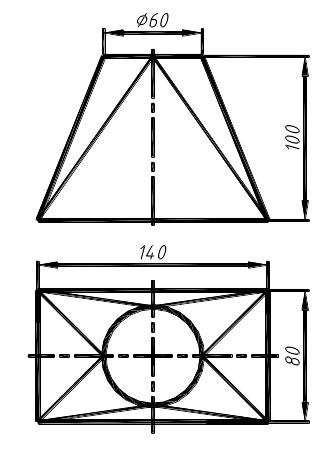

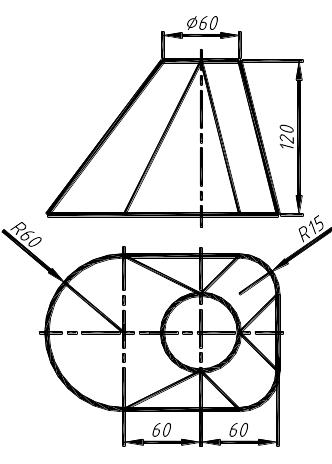

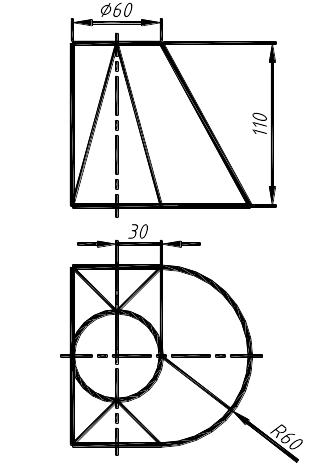

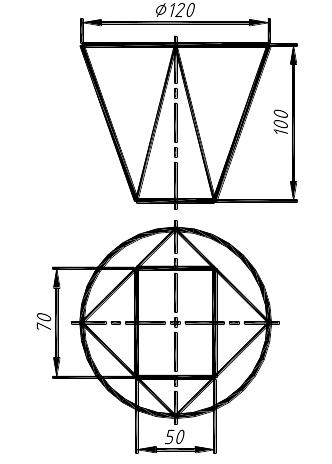

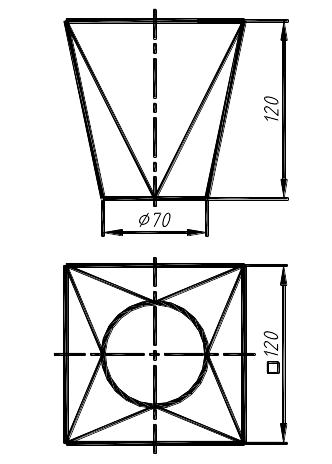

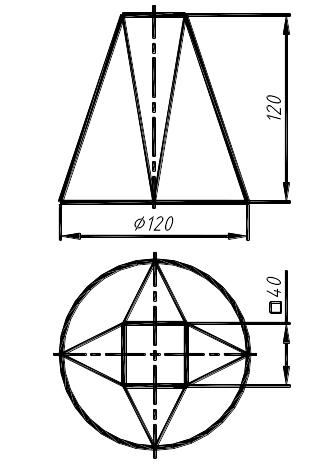

Вариант 3	Вариант 4

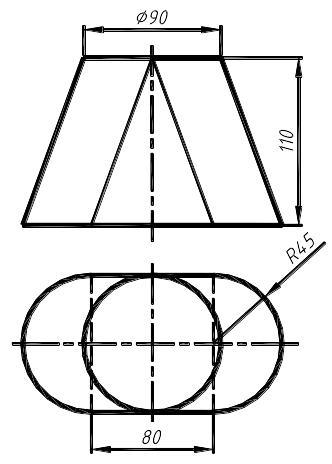

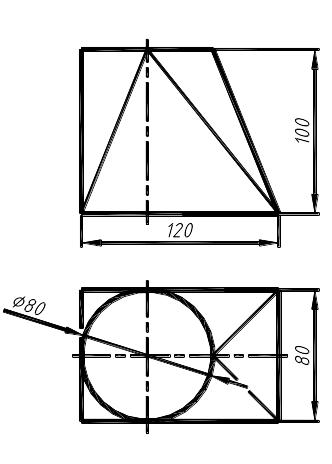

Вариант 5	Вариант 6
Вариант 7	Вариант 8
Вариант 9	Вариант 10
Вариант 11	Вариант 12
Вариант 13	Вариант 14
Вариант 15	Вариант 16
Вариант 17	Вариант 18
Вариант 19	Вариант 20
Вариант 21	Вариант 22
Вариант 23	Вариант 24

6. Выполнение чертежей учебных моделей

Задания по теме «Чертежи учебных моделей» (при работе в системе AutoCAD) заключаются в построении третьей проекции (вида слева) по двум заданным. Кроме этого, требуется выполнить наклонное сечение и нанести размеры на чертеже модели. Чертеж необходимо выполнить на формате А3. Пример выполнения задания показан на рис.6.1.

При работе в системе Autodesk INVENTOR необходимо по двум данным проекциям построить геометрическую модель и чертеж детали, выполнить наклонные сечения по указанию преподавателя, нанести размеры.

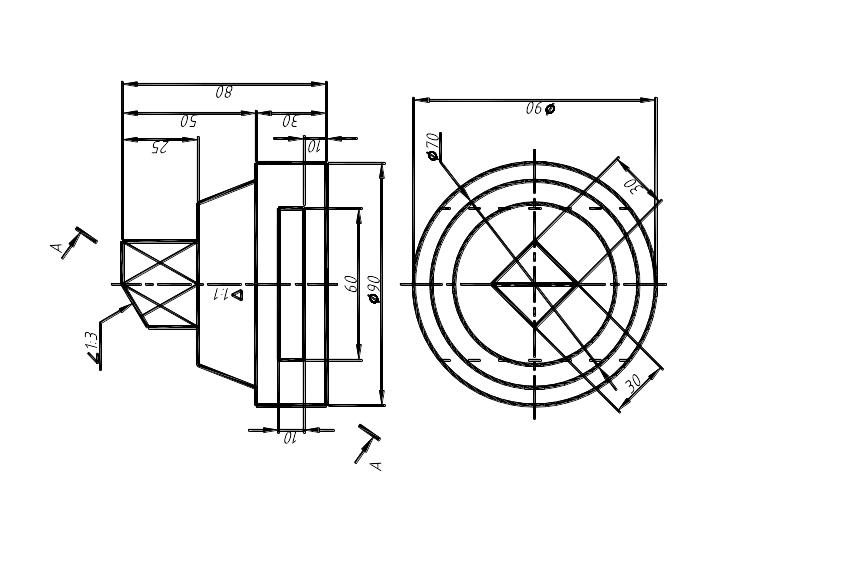

Рис. 6.1 Пример выполнения чертежа учебной модели

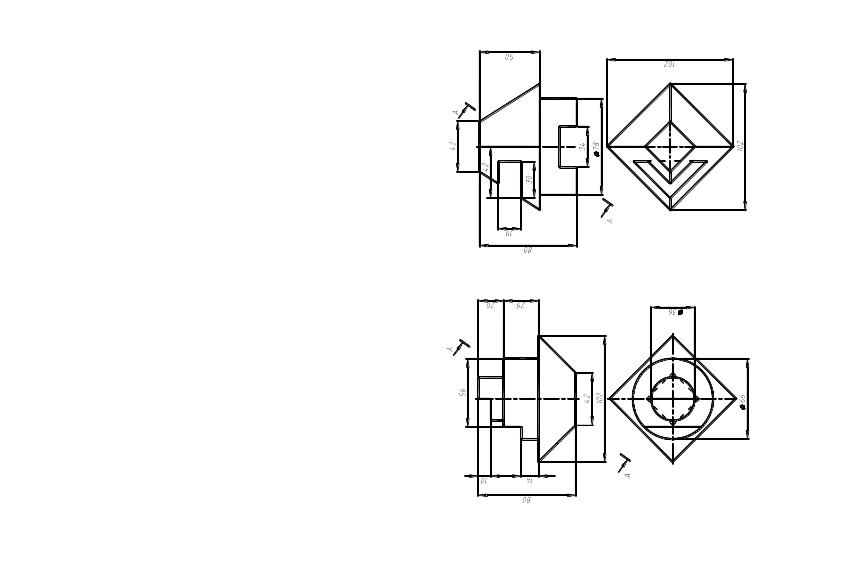

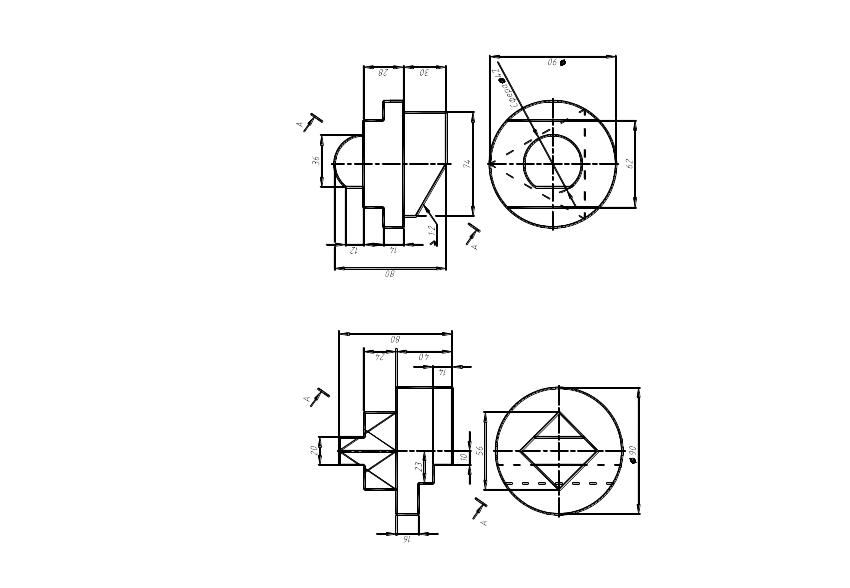

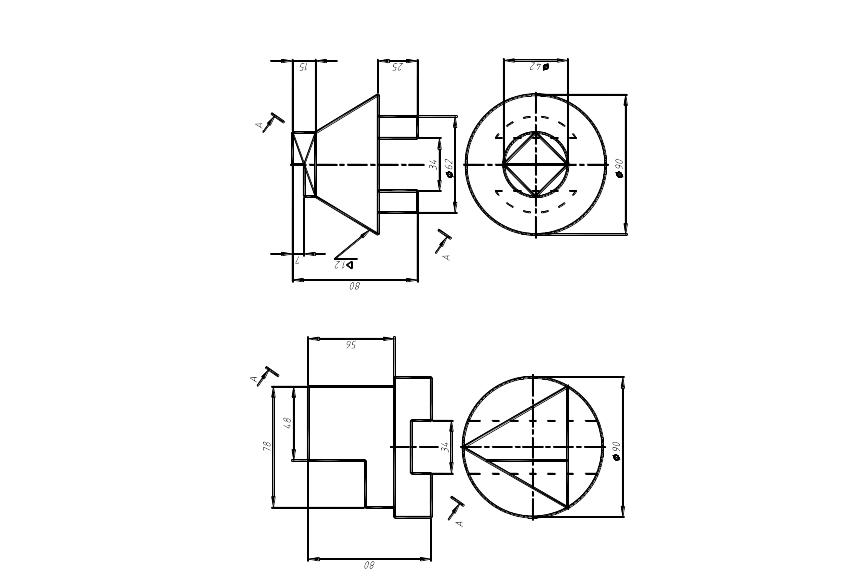

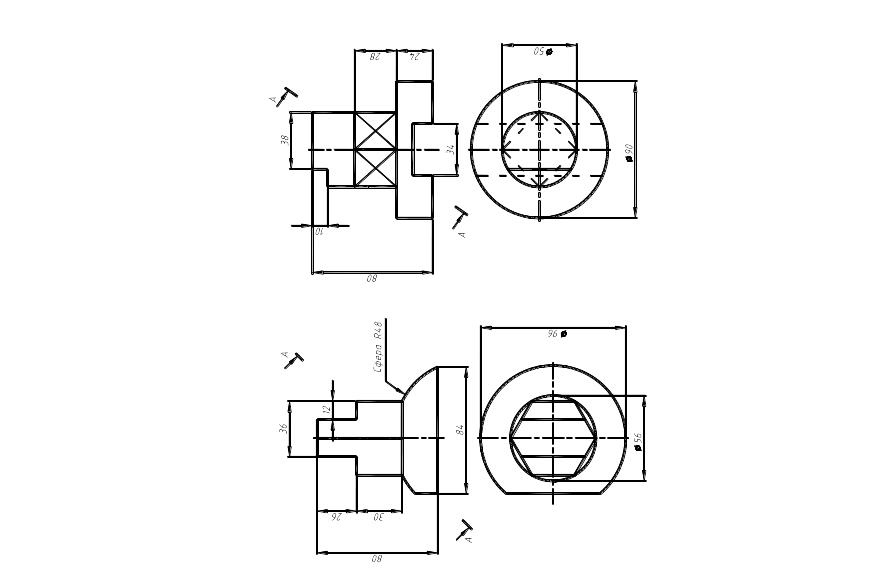

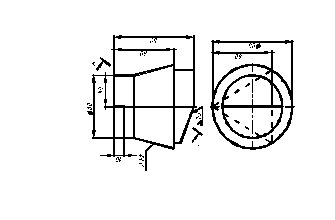

		Вариант 2
		Вариант 1

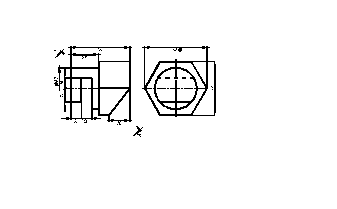

	Вариант 4
	Вариант 3

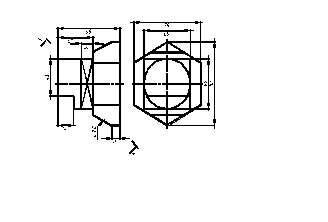

	Вариант 6
	Вариант 5
	Вариант 8
	Вариант 7
	Вариант 10
	Вариант 9
	Вариант 12
	Вариант 11
	Вариант 14
	Вариант 13
	Вариант 16
	Вариант 15
	Вариант 18
	Вариант 17
	Вариант 20
	Вариант 19
	Вариант 22
	Вариант 21
	Вариант 24
	Вариант 23
