0118 / Kisilev_i_dr_MU_Kursovoy_proekt_GPM

ПРИЛОЖЕНИЕ Д Пример выполнения реферата

РЕФЕРАТ

УДК 621.86:656.615

Петров Н. И. КРАН ПОРТАЛЬНЫЙ, ГРЕЙФЕРНЫЙ, Q = 10 т, L = 30 м. Курсовой проект. М. МГАВТ, 2007 г, 50 с, 20 рис. 15 табл, 20 лит.

Объектом разработки является портальный грейферный кран для перегрузки грузов в портах.

На основе извесных аналогов разработана конструкция портального крана и его механизмов, выполнены расчеты механизма подъема, передвижения и поворота, расчеты устойчивости крана.

Область применения – речные и морские порты.

Основные характеристики крана: Грузоподъемность нетто = 10т, вылет макс. – 30м, скорости – подъема 1,0 м/с, передвижения – 0,5 м/с, изменения вылета – 0,8 м/с, вращения – 1,5 об/мин.

111

112

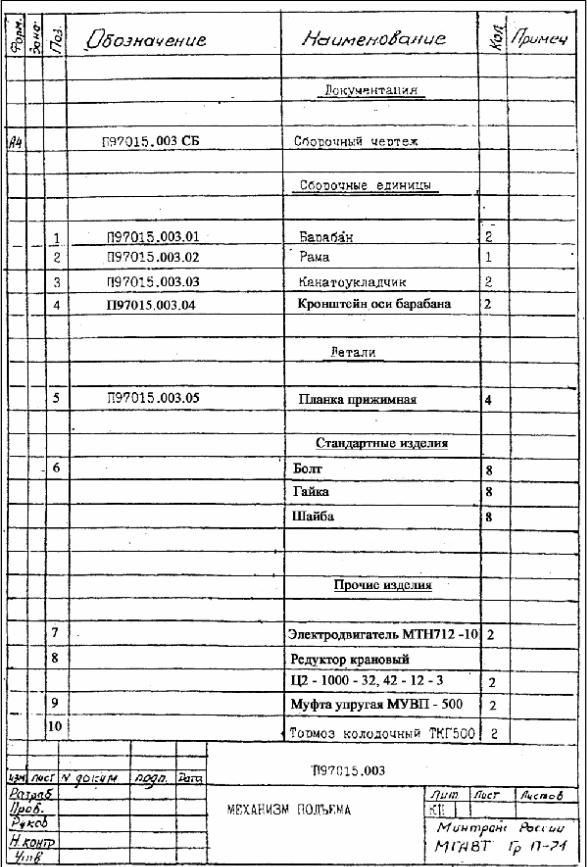

ПРИЛОЖЕНИЕ И Пример выполненя спецификации механизма подъема

113

ПРИЛОЖЕНИЕ К

(Справочное)

Схемы грузоподъемных кранов

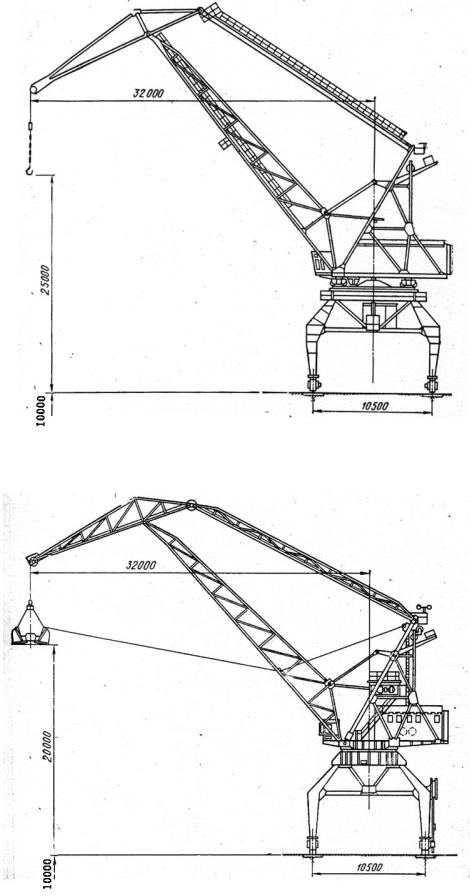

Рисунок К.1 – Портальный кран КПП 10-30-10,5, вып. до 1971 г.

Рисунок К.2 – Портальный кран КПП 10-30-10,5, вып. после 1971 г.

114

Продолжение приложения К

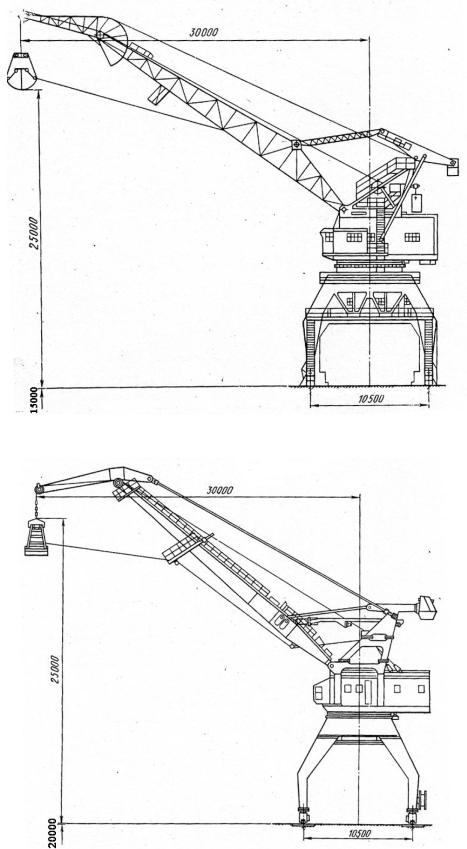

Рисунок К.3 – Портальный кран «Ганц 16/27,5-33/16-10,5»

Рисунок К.4 - Портальный кран «Ганц 16-33-10,5»

115

Продолжение приложения К

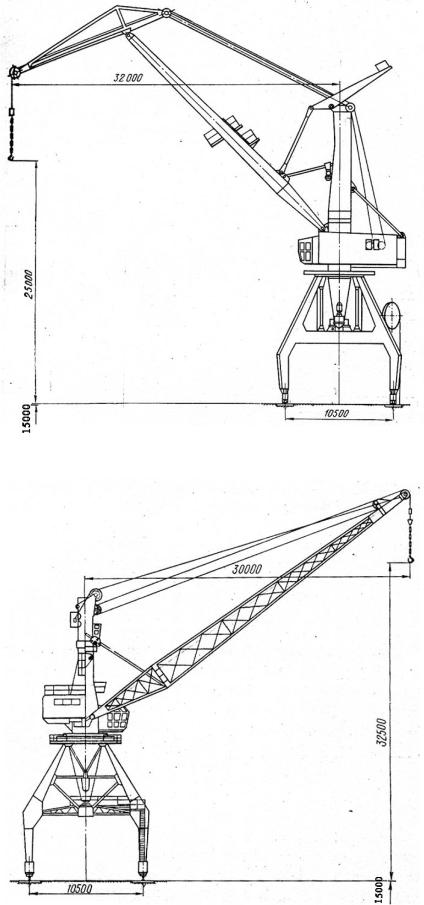

Рисунок К.5 – Портальный кран «Альбрехт 10/20-32/16-10,5»

Рисунок К.6 – Портальный кран «Абус 10-32-10,5»

116

Продолжение приложения К

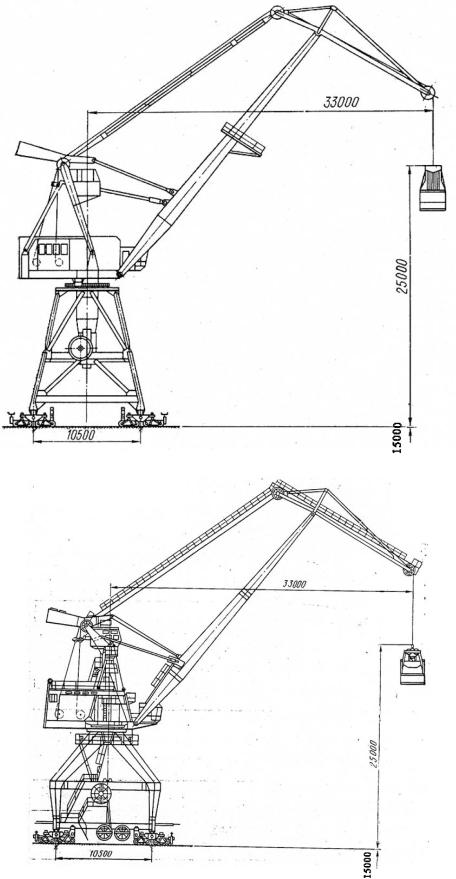

Рисунок К.7 – Портальный кран «Альбатрос 10/20-32/16-10,5»

Рисунок К.8 – Портальный кран «Ганс 5-30-10,5»

117

Продолжение приложения К

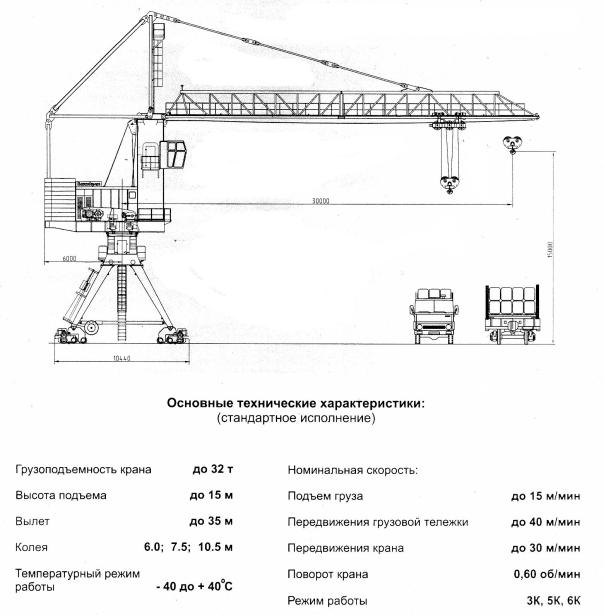

Рисунок К.9 – Кран портальный полноповоротный с шарнирносочлененной стрелой фирмы «Балткран»

118

Продолжение приложения К

Рисунок К.10 – Кран портальный полноповоротный с горизонтальной стрелой фирмы «Балткран»

119

Продолжение приложения К

Рисунок К.11 – Мачтово-стреловой крюковой кран (деррик-кран)

Рисунок К.12 – Плавучий кран «Ганц 16-30» грузоподъемностью 16 т

120
