3.Предварительный расчет валов.
Исходные данные:
Тб = 26,4 Н*м - вращающий момент на быстроходном валу,
Тпр
= Тб *uб
*η=26,4*6,23*0,98=161
Н*м - вращающий момент на промежуточном
валу, где
Тт = 772,0 Н*м - вращающий момент на тихоходном валу.
Проведем предварительные оценки значений диаметров (мм) различных участков стальных валов редуктора и округлим их до стандартных значений.
Предварительные значения диаметров различных участков валов:
3.1. Быстроходный вал (вал-шестерня).

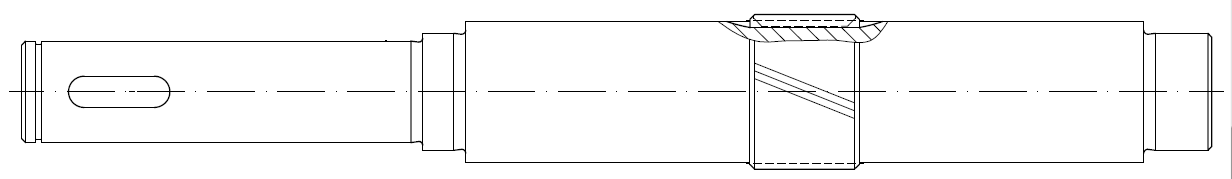

Схема быстроходного вала приведена на рис.1.
Принимаем
26мм.
Тогда
диаметр под подшипник:
Принимаем
Диаметр вала под зубчатую шестерню:
dБП>dп+3r
,
где r-координата фаски подшипника, r=2
dБП=36мм
Рис.1
3.2. Промежуточный вал

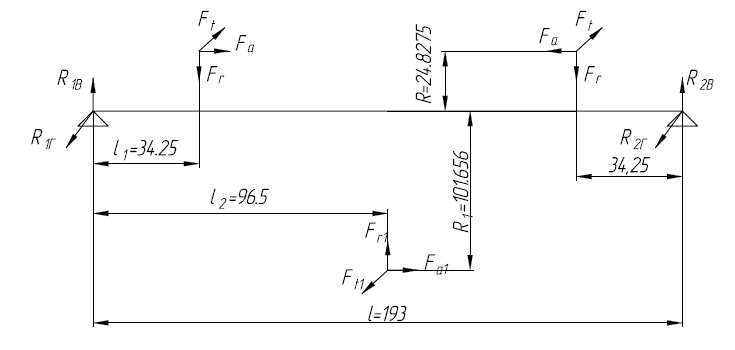

Схема промежуточного вала приведена на рис.2.
dп
3*r
r=3- координата фаски
dБП
dп+3*r
dБП=48мм
Рис.2
3.3.Тихоходный вал

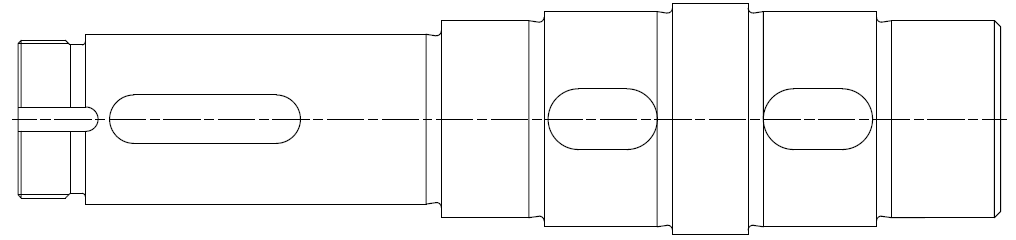

Выбираем
d=56
мм
r=3, tцил=4,5
Диаметр вала под подшипник:
dп d+2*tцил 56+2*4,5 65 мм
dп= 65 мм
Диаметр вала под зубчатое колесо:
dБП
dп+3*r
dБП=71 мм
Рис.3
4. Расстояния между деталями передач.
Чтобы
поверхности вращающихся колёс не
задевали за внутренние поверхности
стенок корпуса, между ними оставляют
зазор
,
где L
-расстояние
между внешними поверхностями деталей
передач, мм.
Для выбранного типа редуктора из расчетов находим зазор а=11 мм.
5.Расчет подшипников.
5.1. Быстроходный вал.

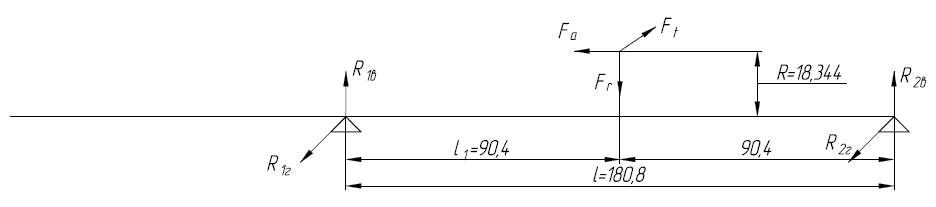

y
z
x
рис.4
Решение:
1. Радиальные реакции опор от сил в зацеплении в плоскости YOZ
Проверка:
XOZ:
Проверка:
Суммарная реакция опор:

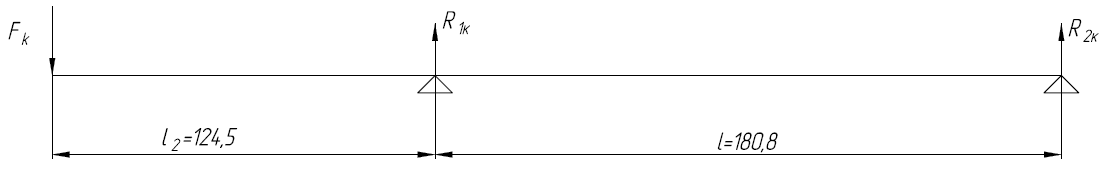

2. Радиальные реакции опор от действия муфты:
Рис. 5
Проверка:
В дальнейших расчетах направления векторов реакций опор от действия муфты условно принимают совпадающими с направлениями векторов реакций от сил в зацеплении.
3. Реакции опор для расчета подшипников.
Внешняя
осевая сила, действующая на вал,
4.
Для II
типового режима КЕ
=0,63.
Вычисляем эквивалентные нагрузки:
Подшипник 7206А Cr=38 кН, e=0.37, У=1,6

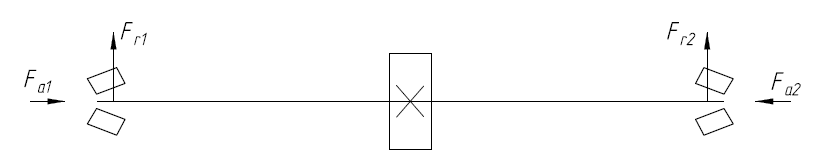

5. Минимально необходимые для нормальной работы радиально-упорных подшипников осевые силы
Рис.6
6.
Отношение
Х=0,44, У=0,56/e=0,56/0,37=1,5
7.
Эквивалентная динамическая радиальная
нагрузка для подшипников при КБ=1,4
КТ
=1 (tраб
<100
)
8.
Для подшипника более нагруженной опоры
2 вычисляем расчетный скорректированный
ресурс при
9.
Проверка выполнения условия
Т.к.
Отношение
Эквивалентная динамическая радиальная нагрузка
.
5.2 Промежуточный вал

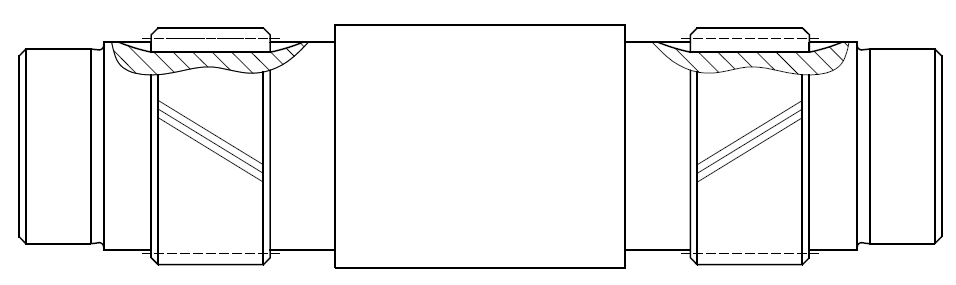

Рис. 7
Проверка
XOZ
Проверка
Суммарные
реакции опор:
Подшипник
12209 Сr=44000
e=0.28
Для
роликовых радиальных подшипников из
условия равновесия вала следует
Х=1, У=0, КБ=1,4, КТ=1
Эквивалентная динамическая радиальная нагрузка
Проверка выполнения
Х=1, У=0
Условие
Так
как расчетный ресурс больше требуемого
и выполнено условие
,
то предварительно назначенный подшипник
12209 пригоден.
