5. Розрахунок шпоночних з’єднань.

5.1 Шпоночне з’єднання на швидкохідному валу.

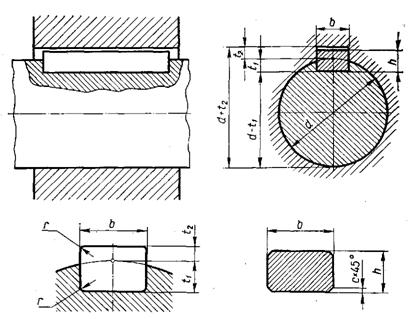

Р озрахуємо призматичну шпонку для вала ø28. Згідно з ГОСТ 23360 – 78 маємо наступні розміри:

dB 28 b 8 h 7 t1 4 t2 3,3 l 18…90 r 0,2 c 0,4

Визначимо довжину шпонки за формулою:

;

Приймаємо довжину шпонки 14, тоді довжина шпоночного паза:

5.2 Шпоночне з’єднання на тихохідному валу.

Розрахуємо призматичну шпонку для вала ø32. Згідно з ГОСТ 23360 – 78 маємо наступні розміри:

dB	b	h	t1	t2	l
48	14	9	5,5	3,8	36…160

Довжина шпонки:

Тоді довжина шпоночного пазу:

5. Розрахунок підшипників кочення.

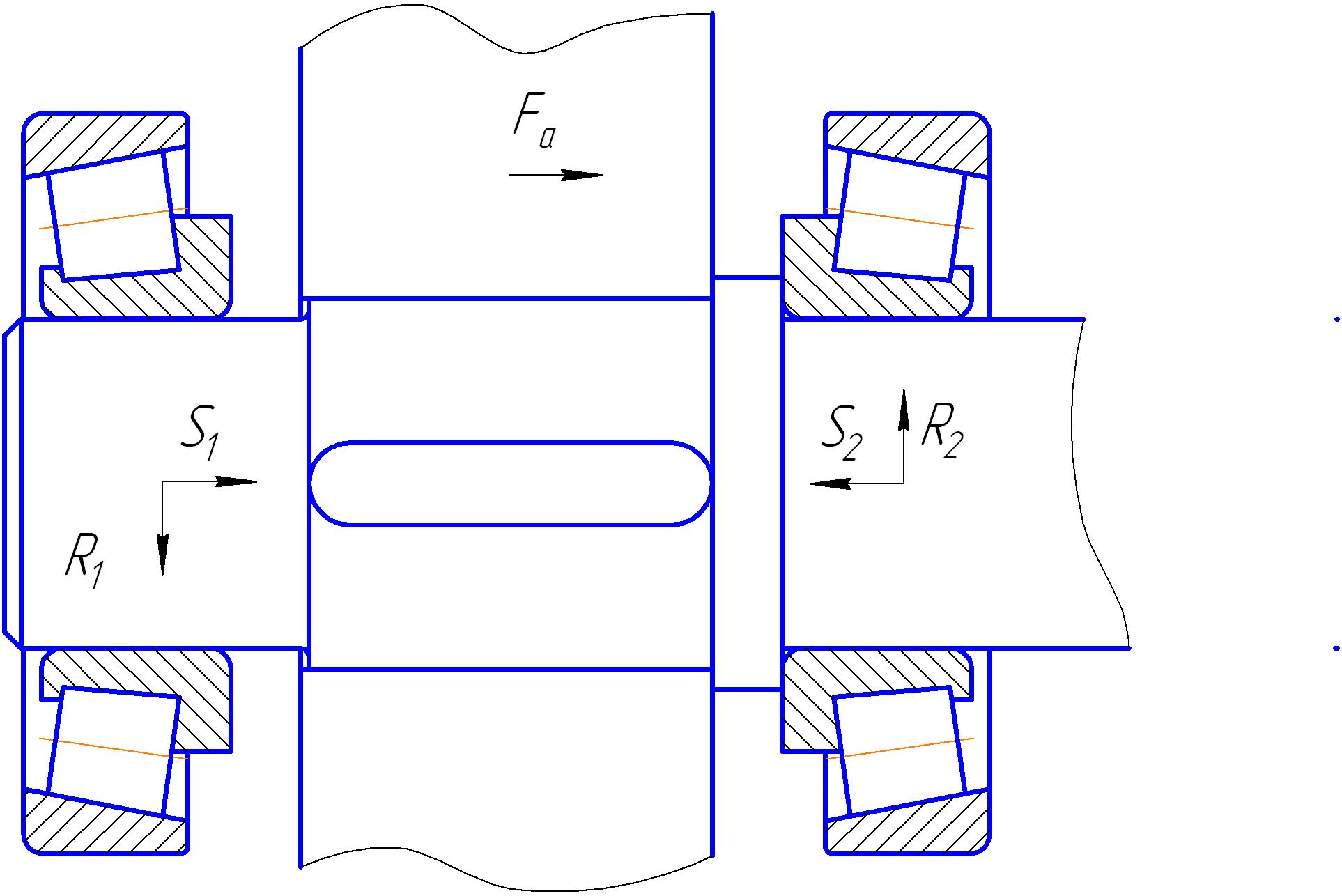

5.1 Перевірка підшипників на швидкохідному валу за строком служби.

Ra=1357H,Rb=3094H,Fa=786H

Обираємо радіально-упорний конічний підшипник №7305 з наступними характеристиками: е=0,36; C=29,6кН α=14°.

Так як зусилля на другому підшипнику більше, то розрахунок ведемо лише для нього.

,

,

,

, то обираємо коефіцієнти радіального та осьового навантаження з наступними значеннями: Х=0.4, Y=0.4*ctg14=1.6.

Запишемо рівняння приведеного навантаження для даного підшипника:

де V=1 – коефіцієнт обертання,

- коефіцієнт безпеки,

- температурний коефіцієнт.

Тоді строк служби підшипника в годинах:

Отже обраний підшипник задовольняє умовам довго строковості.

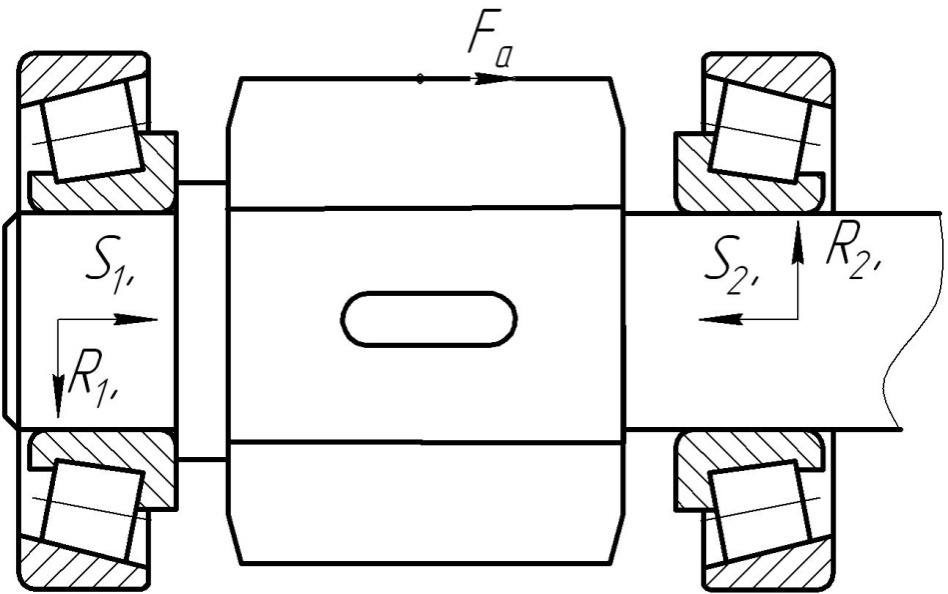

5.1 Перевірка підшипників на тихохідному валу за строком служби.

Ra=19674H,Rb=10326H,Fa=760H

Обираємо радіально-упорний конічний підшипник №7309 з наступними характеристиками: е=0,287; C=76.1кН α=11°.

Так як зусилля на другому підшипнику більше, то розрахунок ведемо лише для нього.

,

,

,

, то обираємо коефіцієнти радіального та осьового навантаження з наступними значеннями: Х=0.4, Y=1.3.

Запишемо рівняння приведеного навантаження для даного підшипника:

де V=1 – коефіцієнт обертання,

- коефіцієнт безпеки,

- температурний коефіцієнт.

Тоді строк служби підшипника в годинах:

Отже обраний підшипник задовольняє умовам довгостроковості.

7. РАМА

Р ама виготовляється зварною з швелера. Розміри швелера та косої шайби обираються згідно діаметру фундаментальних болтів редуктора.

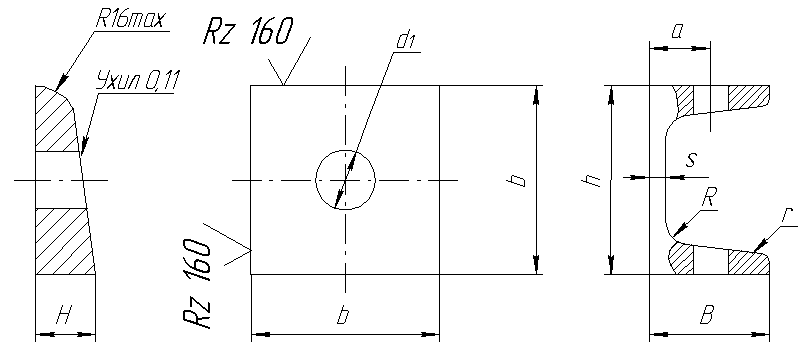

Рисунок 12.1 – Ескіз швелера та косої шайби.

Виходячи із того, що для кріплення редуктора використовуються фундамен-тальні болти М12 обирається швелер №14. Розміри швелера та косої шайби при-веденні в таблиці:

d1	H1	H	b	h	В	S	T	R	r	a
мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
17+0,43	5,7	6	30	140	58	4,9	8,1	8	3	35

Таблиця 12.1 – Розміри швелера та косої шайби.
