2.4.2 Выбор режущего инструмента
При выборе режущего инструмента необходимо учитывать: вид станка, метод обработки, материал заготовки, её размеры и конфигурацию, необходимую точность и класс шероховатости. Для обработки детали 3011.19.01.001 – Втулка используется стандартный режущий инструмент, режущая часть инструмента изготовлена из твердых сплавов Т5К10, Т15К6,Т30К4, быстрорежущей стали Р6М5.
Так, например, для токарных операций с ЧПУ используем стандартный режущий инструмент:
Резец 2100-2688 Т5К10 ГОСТ 28980-91;
Резец расточной 2140-0405 Т5К10 ГОСТ 28981-91.
Для горизонтально-фрезерной операции используем:
Фреза 2250-0104 Т15К6 ГОСТ 3964-69.
Рисунок 2.4. Режущий инструмент.
2.4.3 Выбор методов контроля
В качестве мерительного инструмента используется как бесшкальный так и универсальный инструмент который позволяет производить измерения в пределах допуска с минимальными затратами времени.
Например: для операции 020 Токарная с ЧПУ в качестве мерительного инструмента выбраны:
штангенциркуль ШЦ-І-125-0,01 ДСТУ ГОСТ166:2009,

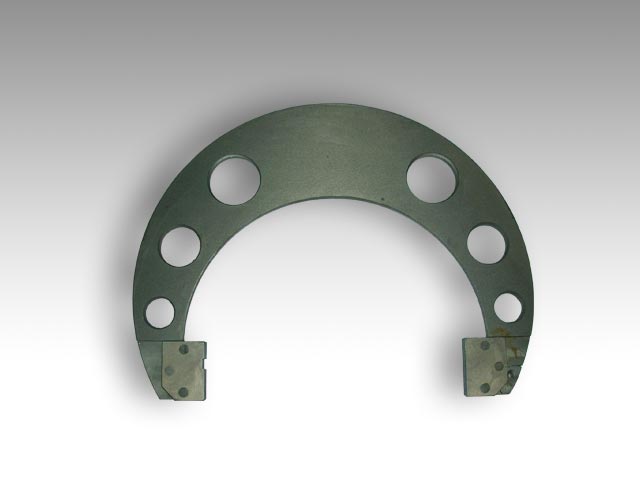

калибр-скоба 8115-0039 u8 ГОСТ 18367-93,
калибр-шаблон □ (45⁰).
Рисунок 2.5. Мерительный инструмент.
2.4.4 Выбор сож
Современные технологии обработки материалов, оборудование высокой мощности позволяют проводить интенсивные процессы резания, выдавливания, прокатки, штамповки, сверления, шлифования и другие. Подводимая высокая мощность, высокие статические и динамические нагрузки вызывают разогрев деформируемых материалов, что может приводить к снижению качества обработки, к порче инструмента, оснастки и оборудования.
Использование СОЖ позволяет снижать температуру в зоне обработки до приемлемой за счёт теплообмена и, достаточно часто, за счёт парообразования. Наличие у СОЖ смазывающих свойств снижает трение в зоне обработки, фрикционный износ инструмента, значительно снижает вероятность задира и повреждения поверхностей обрабатываемых деталей и инструмента.
В общем случае использование СОЖ позволяет увеличить интенсивность технологических процессов, производительность труда и оборудования, повысить качество продукции.
Выбор СОЖ выполняем согласно рекомендаций методического пособия ГМК. Так для черновых и чистовых операций на токарных станках с ЧПУ принимаем СОЖ №17, для горизонтально-фрезерной – состав №11.
В состав № 17 входит: петралатум эмульсольный окисленный - 22,4%, асидол масляный - 5%, масло индустриальное 20 - 62,3%, едкий натр - 3,5%, вода - 6,8%.
В состав № 11 входит: олеиновая кислота 7%, канифоль - 10%, масло индустриальное 20 – 73%, каустик – 4,2%, спирт-денатурат – 3,4%, вода – 2,4%.
2.5 Выбор и расчет режимов резания
2.5.1. Выбор и расчет режимов резания для операции 010 – Токарная с чпу (черн).
Исходные данные :
Резец 2100-2688 Т5К10 ГОСТ 28980-91;
Операционный эскиз (рисунок 2.6).
Рисунок 2.6 Операционный эскиз операции 010 – Токарная с ЧПУ (черн)
Определяем глубину резания на основании чертежа заготовки и выбранных ранее межоперационных припусков.
,
,
.
Подача для токарной обработки внешних поверхностей приведена в карте 1 [6, с.36]:
Sтабл1,2= 0,6-0,9 мм/об.
Принимаем S = 0,9 мм/об
Рассчитываем скорость резания и частоту вращения шпинделя.
Скорость резания для точения определяем по карте 6 [6, с.44]:
V1,2,3=58 м/мин.
Тогда действительная частота вращения шпинделя равна
об/мин.
Принимаем n1,2,3=284об/мин.
Тогда действительная скорость резания равна:
V1,2,3=57,96 м/мин.
Определяем мощность резания [6, с.48]
Nрез1,2,3=2,9 кВт
Мощность двигателя станка Nдв=7,5 кВт
кВт
Νрез < Nст т.е. 2,9 < 6,38
Таким образом, обработка возможна.
