Тогда:

YF2 Yβ2

σF2

= 3.1 0.948

3654.0

1.12

109.0

МПа а допускаемое

Ft2 KFd1

55 2

[σ]F2 = 467

МПа;

Условия прочности изгибу колес выполнено.

3.6 Геометрический рачсчет

Делительные диаметры:

шестерни:

d1 =

mn. Z1

2 27

54.4

мм; см [4. 108]

cos

7.25

180

колеса:

d2 =

mn. Z2

2 221

446.0

мм;

cos β

cos

7.25

180

d1 + d2

Проверяем условие

= 250.2

αw. = 250

мм

колес2;

Диаметры вершин

шестерни

da21 := d1 + 2 mn. (1 + 0.1) = 58.8

см [4. 108]

колеса

da22 := d2 + 2 mn. (1 + 0.1) = 450.4

Диаметры впадин колес;

шестерни

df1 := d1 − 2 mn. (1.25 − 0.1) = 49.8

см [4. 108]

колеса

df2

:= d2 − 2 mn. (1.25 − 0.1) = 441.4

3.7 Усилия участвующие в зацеплении.

Окружное усилие

Ft2 = 3654

Н см [4. 109]

Осевое усилие

Fa1

3654.0

tan

7.25

465.0

Н см [4. 109]

Ft2 tan

180

tan 20

tan

180

Радиальное усилие

= F

3654.0

= 1340.0

Н см [4. 109]

cos

7.25

180

Нормальное усилие

β 180

Fn1 =

Ft2

3654.0

3919.0

см [4. 109]

cos

7.25

cos

180

Лист

Изм. Лист

№ докум.

Подпись Дата

4. РАСЧЕТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ

4.1. Исходные данные

P1 = 6.5 кВт n1 = 582 об/мин

Tдв = 45 Нм

T1 = 107 Нм

Uдв_1 = 2.5

ω1 = 61 с-1

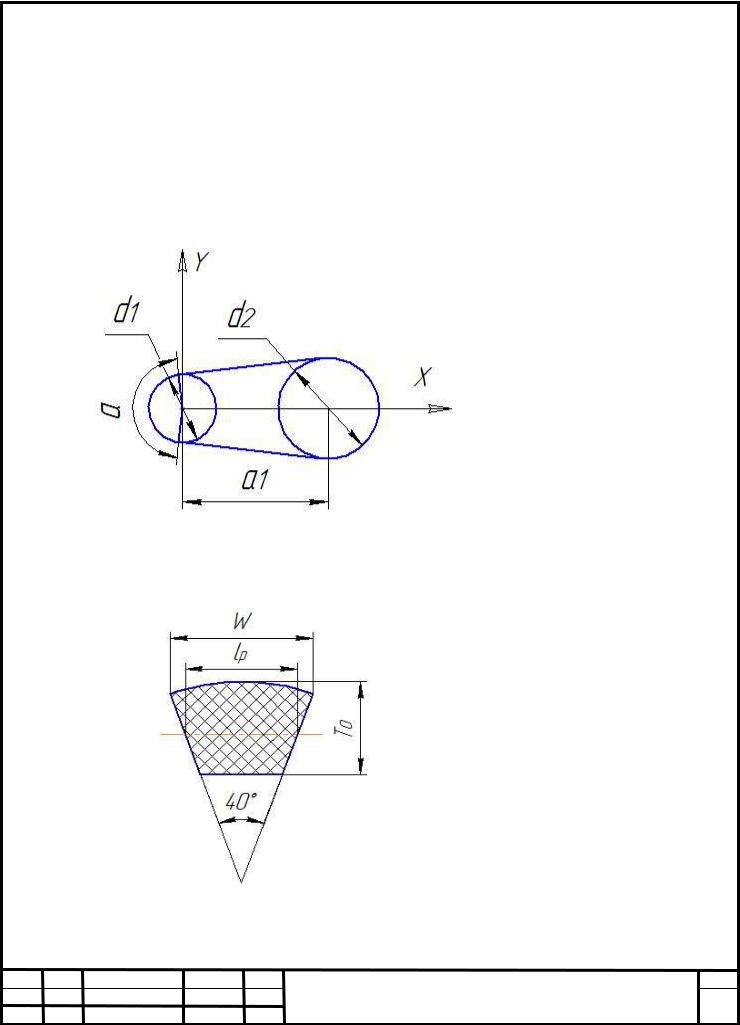

4.2. Расчетная схема передачи.

Рис. 5.2 Схема клиноременной передачи. 4.3. Расчет основных параметров передачи.

4.3.1. Выбор типа ремня. Выбираем в зависимости от n1 и P1 По номограмме [1] стр. 134 [1] стр. 129 рекомендуется ремень типа "Б

Рис.5.2 Сечение клинового 5.3.2.. Основные размерыремняклинового ремня "Б" [1] таблица 7.7 по ГОСТ 1284.1-80

Лист

Изм. Лист

№ докум.

Подпись Дата

4.3.2.1. lp = 14 мм W = 17 мм TO = 10.5 ммA = 133 мм2 L = 40 мм ϕ = 40 0 mрем = 0.18 кг/м

4.3.2.2. Диапазон длин Lд = "800 - 6300 мм"

4.3.2.3 Диаметр ведущего шкива определяют по эмперической формуле

d1 = 3.5 3 T1 103 = 3.5 3107.0 103 = 166.0мм

Полученное значние округляем до ближайшего большого значения [1] таб. 2.2.4 ГОСТ 20889-88 и при условии что миниамльно допустимый диаметр ведущего шкива [1] таблица 7.7 для ремня

типа "Б" dmin = 125 мм тогда примем в расчет d1. = 140 мм.

4.3.2.4.Диаметр ведомого шкива определяют с учетом относительного скольжения ремня ε = 0.02 d2 = Uдв_1 d1. = 2.5 140 = 350.0мм

4.3.2.5.Примем из стандартного ряда диаметров табл 2.2.4 [1]

d2. = 350

мм.

Уточненное значение передаточного отношения

4.3.2.6.

u1_2. =

d2.

350

= 2.55

d1. (1 − ε)

140 (1 − 0.02)

4.3.2.7. Погрешность составляет

u =

U1_2 − u1_2.

100

2.5 − 2.55

100 = −2.0

U1_2

2.5

и находится в допустимых пределах -4% < Δu < 4%

4.3.2.8. Межосевое расстояниеa назначим, ориентируясь на amin , amax.

amin = 0.55 (d1. + d2.)+ TO = 0.55 (140 + 350) + 10.5 = 280.0

мм

amax = 2 (d1. + d2.) = 2 (140 + 350)

= 980.0

мм

a = 360

примем в расчет

мм.

ведущем шкиве

4.3.2.9. Угол обхвата на

α = 180 −

d2. − d1.

57 =

180 −

350 − 140

= 147.0

360

4.3.2.10. Длина ремня

LP = 2 a + 0.5 π (d2. + d1.)+

(d2. − d1.)

2 360 + 0.5 π (350 + 140) +

(350 − 140)2

= 1520.0

мм

4 a

4 360

Примем стандартное значение длины ремня

L = 1300

мм

4.3.2.11 Cкоростьремня

v1 = ω1

d1. 10− 3

140 10− 3

= 60.9

= 4.26

м/с

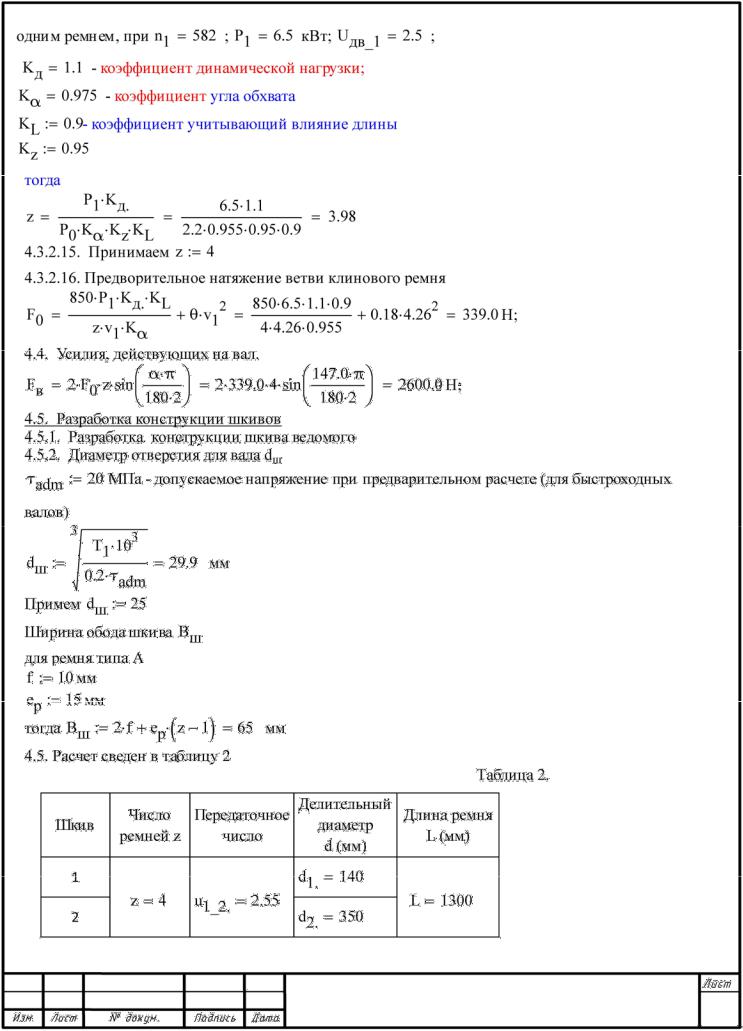

4.3.2.12. Расчет числа ремней.

4.3.2.14. Число ремней определяют из условия обеспечениятяговой способности передачи

z ≥

P1 Kд

где

P0 Kα Kz KL

P0 = 2.2 кВт - определено интерполяцией табличных данных 2.2.7 [2] мощность, передаваемая

Лист

Изм. Лист

№ докум.

Подпись Дата

3Придворительный расчет и конструирование валов.

3.1Вал 1 - ведущий вал цилиндрической зубчатой передачи, конструкция шестерни - неразборный выполнен ввиде вал-шестерня

Диаметр:

dв1

= 8 3

= 38

мм

с. 45 [2]

107.0

Примем

dв1 = 40

мм (принимая из

ряда стандарных диаметров ГОСТ 6639-69)

dв2

≥ dв1 + 2

tцил

где

tцил = 3.5

ммвысота заплечника

с. 45 [2]

dв2

= dв1 +

2 tцил = 40 + 2 3.5 = 47

мм

примем

dв2 = 45

мм (с учетом сдантарта

диаметров манжет ГОСТ8752-79 и подшипников)

dв3 ≥ dв2 +

3 r

где

r = 2.5

мм координата фаски подшипника.

с. 45 [2]

dв3

= dв2 +

3 r = 45 + 3 2.5 = 52.5 мм

примем dв3 = 50мм (принимая из ряда стандарных диаметров ГОСТ 6639-69)

dв4 = dв3 = 50 мм dв5 = dв2 = 45 мм

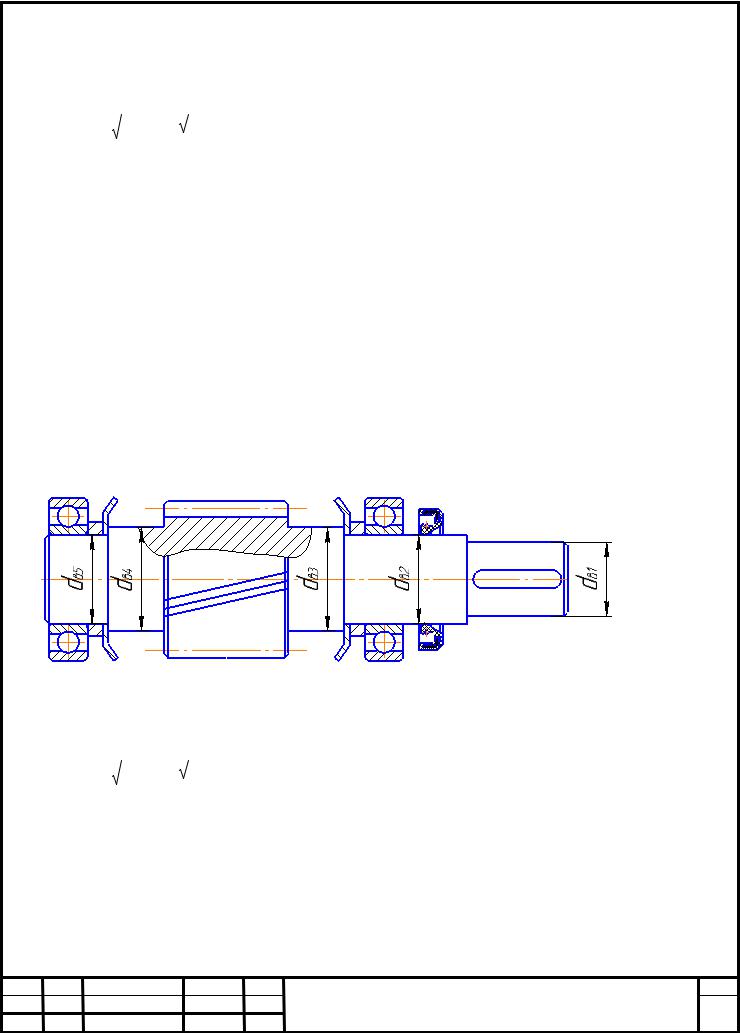

Предворительная компановка вала 1 представлена на рис 3.

Рис 3. Предворительная компановка вала 1

3.2 Вал 2 - ведомый вал зубчатой передачи.

Конструкция вала - выполнен отдельно от зубчатого колеса.

Диаметр:

dв6

= 7 3

= 65.3 мм

812.0

с. 45 [2]

Примем

dв6 = 65

мм (принимая из ряда стандарных диаметров ГОСТ 6639-69)

dв7

≥ dв6 + 2

tцил

где

tцил = 4

ммвысота заплечника

dв7

= dв6 + 2 tцил = 65 + 2 4 = 73

мм

с. 45 [2]

примем

dв7 = 70

мм (принимая из ряда стандарных диаметров ГОСТ 6639-69)

dв8

≥ dв7 +

3 f

где

f = 1.6

ммразмер фаски колеса

dв8

= dв7 + 3 f

= 70 + 3 1.6 = 74.8

мм

с. 45 [2]

Лист

Изм. Лист

№ докум.

Подпись Дата

примем dв8 = 50мм (принимая из ряда стандарных диаметров ГОСТ 6639-69 и с

с. 45 [2]

учетом сдантарта диаметров внутренней обоймы подшипников ГОСТ 8338-75) dв10 = 65 мм; dв9 = 55мм; dв11 = dв8 = 50 мм;

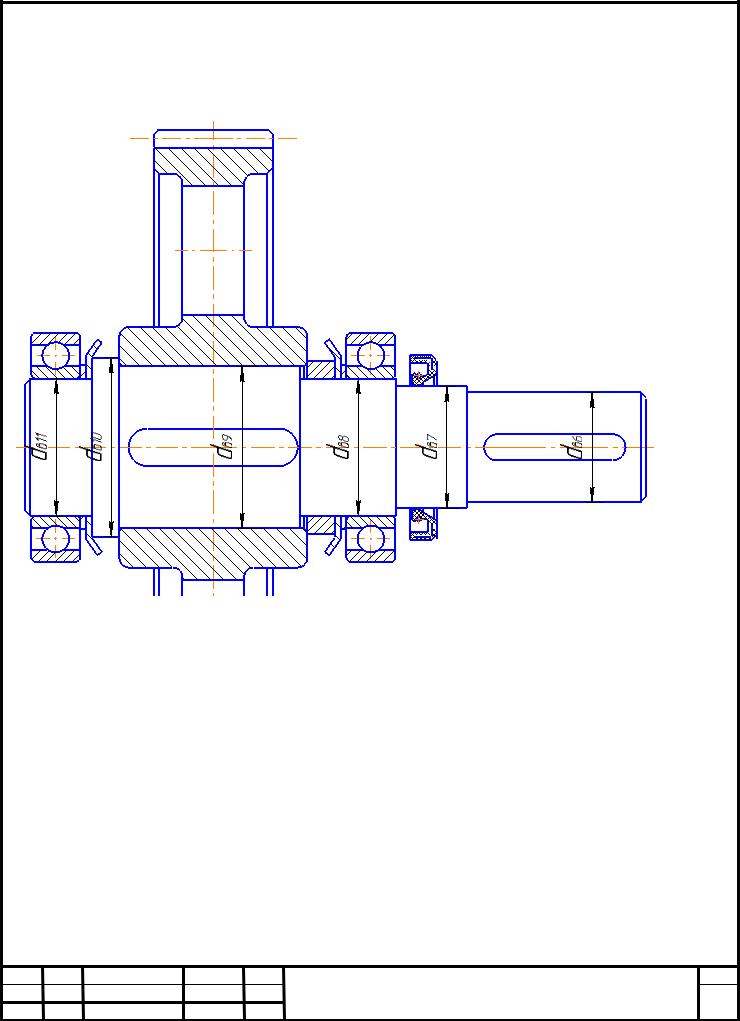

Предворительная компановка вала 2 представлена на рис 4.

Рис 4. Предворительная компановка вала 2

Лист

Изм. Лист

№ докум.

Подпись Дата
