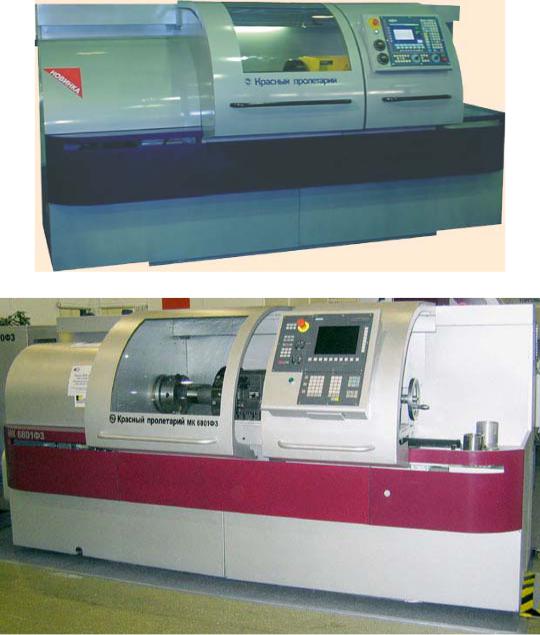

2.2. Станок токарный патронно-центровой с ЧПУ 16А20БФ3

16А20БФ3

Описание

Станок предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности.

По заказу станок может оснащаться системой ЧПУ и электроприводами различных производителей: NC-210, Siemens, Fagor, Heidenhain, "FANUC".

Станок может выпускаться в специальном и специализированном исполнениях, в соответствии с наладками, согласованными с Заказчиком.

Особенности конструкции:

Высокопрочная станина, выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими, обеспечивающие длительный срок службы и повышенную точность обработки. Привод главного движения, включающий главный двигатель 11 кВт и двухступенчатый редуктор с ременными передачами обеспечивает наибольший крутящий момент до 500 Нм. Прецизионная термоконстантная шпиндельная бабка с отверстием в шпинделе 72мм, позволяющая обрабатывать детали, как из пруткового, так и из "трубного" материала. Зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой, в зависимости от требований покупателя. Надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z

Техническая характеристика

13

По заказу станок может оснащаться системой ЧПУ и электроприводами, как отечественного производства (NC-210), так и производства зарубежных фирм Siemens, Fagor, Heidenhain, "FANUC".

Станок может выпускаться в специальном и специализированном исполнениях, в соответствии с наладками, согласованными с Заказчиком.

Особенности конструкции:

Высокопрочная станина и основание станка, выполненные как единое целое из металлобетонного гранитного композита, обеспечивают стабильность размеров, высокие демпфирующие свойства, превышающие свойства станины из чугуна в 4 раза, снижение уровня шума и увеличение срока службы режущего инструмента.

Высочайшая точность формы и расположения базовых поверхностей станины обеспечивает оптимальное расположение основных узлов станка и качество обработки деталей при минимальных припусках.

Привод главного движения, включающий главный двигатель 11 кВт, редуктор и шпиндельную бабку, обеспечивает наибольший крутящий момент на шпинделе до 500 Нм.

Высокоточный термоконстантный шпиндель с отверстием 72мм.

Термообработанные, шлифовальные линейные роликовые направляющие качения станины, суппортной группы и задней бабки, обеспечивающие длительный срок службы и повышенную точность обработки.

Станок может быть оснащен как линейной наладкой, так и револьверной головкой в зависимости от требований покупателя.

Надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам "X" и "Z".

Станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм.

Техническая характеристика

14

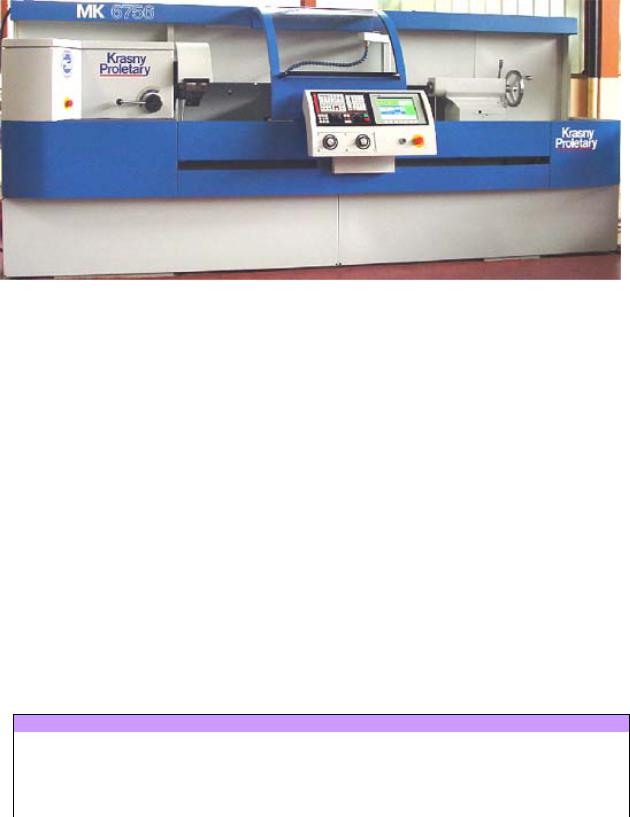

2.4. Станок токарный универсальный повышенной точности с электронной системой управления

МК6756Ф3

МК6756Ф3

Описание

Станок предназначен для выполнения широкого спектра токарных работ в патроне или в центрах в условиях единичного или мелкосерийного производства.

Станок оснащается СЧПУ и электроприводами, как отечественного исполнения, так и производства зарубежных фирм: NC-210, Siemens, Fagor, Heidenhain, "FANUC".

Оснащение станка электронной системой управления обеспечивает выполнение всех основных функций универсального токарно-винторезного станка с ручным управлением.

Особенности конструкции:

Высокопрочная станина, выполненная литьем из чугуна марки СЧ20 с термообработанными шлифовальными направляющими обеспечивают длительный срок службы и повышенную точность обработки.

Привод главного движения, включающий главный двигатель 11 кВт, шпиндельную бабку обеспечивают наибольший крутящий момент на шпинделе до 800 нм.

Высокоточный шпиндель с отверстием 55мм (по заказу 64мм), позволяющий обрабатывать детали из пруткового материала.

Зона обработки может быть оснащена как линейной наладкой, так и простым жестким резцедержателем на две, три или четыре позиции, в зависимости от требований покупателя.

Надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z.

Станок оснащается различными системами ЧПУ и электроприводами по усмотрению покупателя.

Техническая характеристика

15

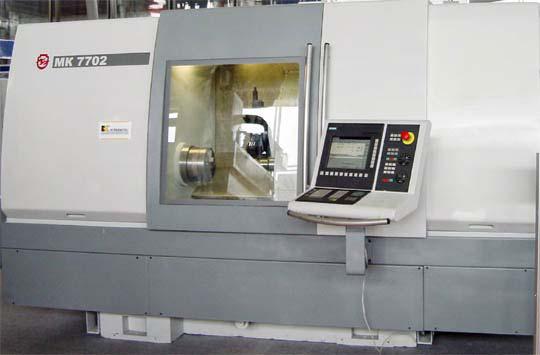

2.5. Токарный патронно-центровой станок с числовым программным управлением МК7702

МК7702

16

Описание:

Станок предназначен для токарной и токарно-многоцелевой высокопроизводительной обработки деталей типа тел вращения с профилем различной сложности. При оснащении револьверными головками с вращающимся инструментом имеет возможность выполнения фрезерных, сверлильных и расточных операций. При оснащении противошпинделем производится полная обработка детали с двух сторон.

Станок оснащается СЧПУ и электроприводами, как отечественного исполнения, так и производства зарубежных фирм SIEMENS, FANUC.

Станок выпускается в соответствии с техническим заданием, согласованным с Заказчиком.

Особенности конструкции:

Модульный принцип построения, позволяющий оптимизировать станок под конкретные технологические требования заказчика.

Принцип наклонной компоновки, обеспечивающий оптимальные условия обработки, такие как:

•сход стружки;

•доступность и обзор рабочей зоны;

Массивная станина из металлобетонного гранитного композита, обладающая высокой статической и динамической жесткостью. Коэффициент демпфирования вибраций такой станины в 6 раз превосходит аналогичный показатель станины из чугуна.

Широкая гамма высокоточных и высокоскоростных шпиндельных узлов в исполнении, как на базе классических шпинделей с ременным приводом, так и на базе встраиваемых синхронных частотно-регулируемых электродвигателей с опорами на гибридных подшипниках качения с керамическими шариками.

Роликовые направляющие качения с преднатягом, высокомоментные сервоприводы на всех осях, создающие предпосылки для реализации высокой динамики перемещения подвижных узлов и беззазорной высокоточной обработки.

Абсолютные системы обратной связи на линейных осях, исключающие необходимость вывода узлов станка в нулевую точку.

Мехатронная, безпинольная задняя бабка, работающая как отдельная ось, управляемая сервомотором переменного тока, позволяющая исключить ручные операции при перенастройке и значительно сократить время переналадки с одной длины обработки на другую.

12-ти позиционные серворевольверные головки со временем смены инструмента 0,14с с возможностью оснащения вращающимся инструментом и осью Y для комплексной обработки деталей.

Для двухсторонней обработки деталей станок оснащается высокоскоростным противошпинделем.

По желанию заказчика станки комплектуются системами ЧПУ и приводами ведущих мировых производителей, таких как "SIEMENS", "FANUC", "HEIDENHAIN" и др.

Техническая характеристика

17

18

3. Токарные станки РЯЗАНСКОГО СТАНКОЗАВОДА

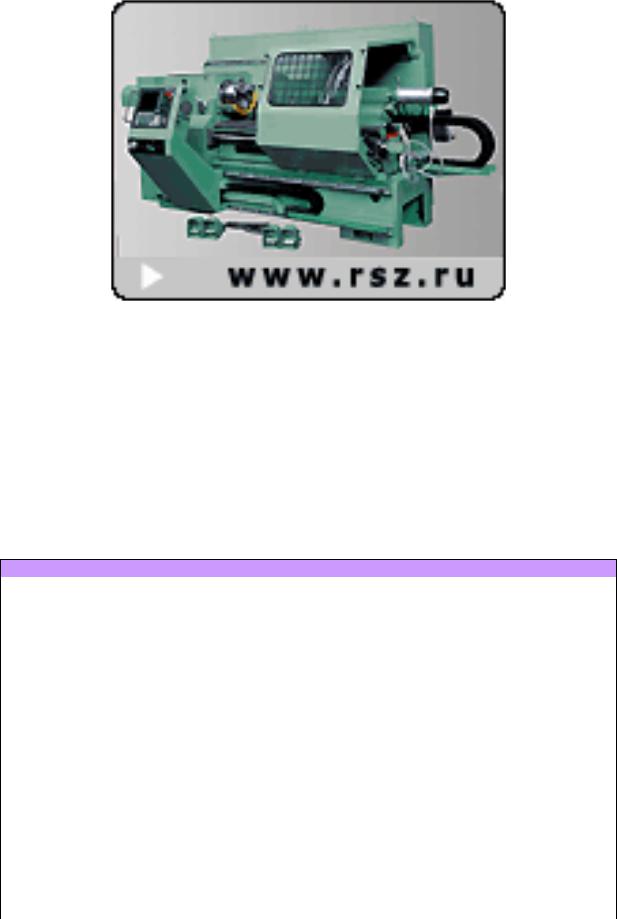

3.1.Станок с оперативной системой управления модель 16Р25РФ3

Предназначен для обработки в центрах или патроне деталей типа валов и дисков и используется во всех отраслях машиностроения.

Высокая точность шпиндельных узлов и направляющих обеспечивает обработку поверхностей не ниже, чем по 7 квалитету.

Традиционная жесткость и надежность рязанских станков позволяет использовать их для предварительной обработки деталей из поковок литья, в т.ч. из труднообрабатываемых материалов.

Дополнительное оснащение станков сменными шлифовальными и фрезерными суппортами обеспечивают за один установ обработку таких сложных деталей как роторы и диски турбин, распредвалы и т.д.

В стандартном исполнении станки изготавливаются по классу точности П, а по заказу - по классу В.

Техническая характеристика

20

•Система ЧПУ - Siemens, NC, Fanuc (по заказу)

•Количество суппортов - 1, 2, 3 (по заказу)

•Патроны механизированные 3-х кулачковые

•Патроны 4-х кулачковые Ø315 мм - Ø1600 мм

•Транспортер стружки

4.Токарные станки Астраханского станкозавода.

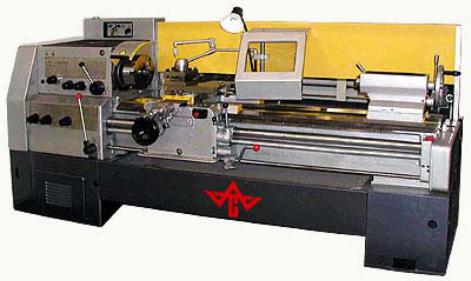

4.1. Токарный станок 1В62Г/1000

Токарно-винторезный станок 1В62Г относится к универсальному технологическому металлорежущему оборудованию, используемому преимущественно на ремонтных или других металлообрабатывающих предприятиях. Применяются для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, а также для нарезания левых и правых резьб: метрических, дюймовых, модульных

ипитчевых. Станок 1В62Г предназначен для нужд предприятий всех отраслей промышленности.

Точностные характеристики токарно-винторезного станка 1В62Г соответствуют классу точности "Н". Станок аттестован на сертификат качества по безопасным условиям труда. Область применения токарно-винторезного станка 1В62Г: предприятия всех отраслей промышленности, сельского хозяйства, фермерских хозяйствах и малых предприятиях индивидуальной деятельности. Примененная на заводе поточная технология производства станков по всем показателям соответствует технологии Минстанкопрома, а в части обработки шлицевых соединений превосходит её, так как на заводе освоено центрирование по внутреннему диаметру, производится термообработка шлицев на всех валиках с последующим шлифованием, термообработка зубьев шестерён, что повышает стабильность точностных характеристик станка, снижение шума и повышение надежности, долговечности токарно-винторезного станка 1В62Г. Конструкция станка обеспечивает простоту и удобство в эксплуатации. Обеспечивая необходимую мощность резания в станке применен электродвигатель главного привода меньшей мощности, чем у конкурентов, что имеет преимущества перед ними за счет сокращения расхода электроэнергии в среднем на 15 процентов. По специальному заказу станок может комплектоваться люнетами, планшайбой, быстроизнашиваемыми деталями и узлами. Завод имеет возможность изготовить по спецзаказу станок 1В62Г с механической подачей верхнего суппорта для обработки конусов

идругих поверхностей.
