ТОКАРНЫЕ СТАНКИ.
1. Универсальные токарно-винторезные станки завода
«КРАСНЫЙ ПРОЛЕТАРИЙ»
1.1. |
Универсальные |
токарно-винторезные |
станки |
повышенной |
точности |
моделей |
МК6056, МК6057(Г), МК6058(Г) и МК6059(Г) |
|
|
|
|
||

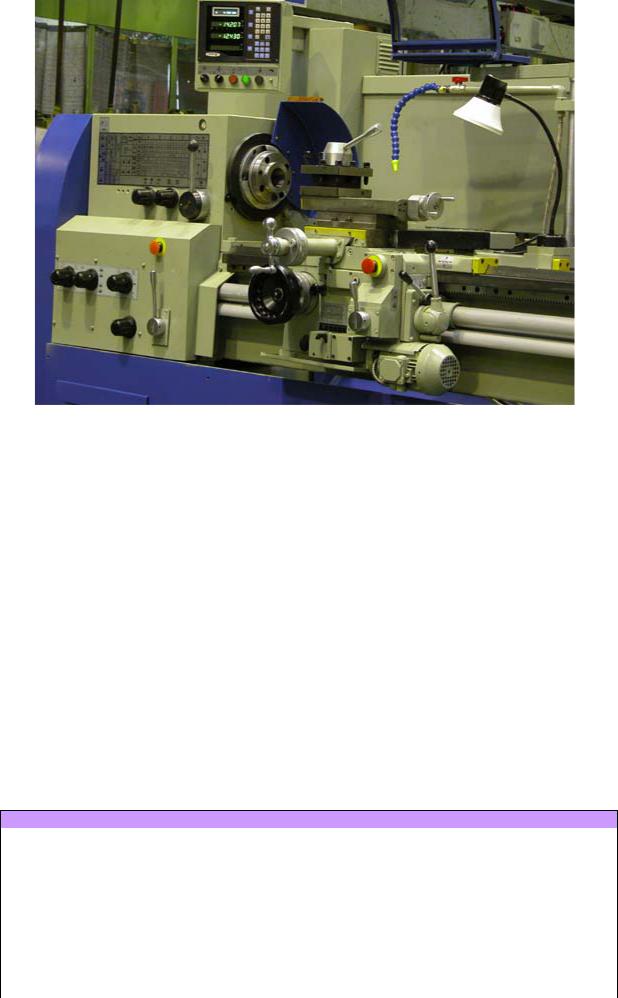

МК6056, МК6057(Г) , МК6058(Г)
Описание
Станки предназначены для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, а также сверления, зенкерования, развертывания, и т.п.
Отклонение от цилиндричности 7 мк, конусности 20 мк на длине 300мм, отклонение от прямолинейности торцевой поверхности на диаметре 300мм - 16 мк.
Станки оснащены механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49...57
Станки моделей МК6056, МК6057(Г), МК6058(Г) отличаются наибольшей длиной обрабатываемой детали.
Станок с буквой Г отличается наличием выемки в станине, позволяющей обрабатывать детали большего диаметра. Выемка в станине при необходимости может быть закрыта "мостиком".
Станок может быть укомплектован устройством индикации NVP 300 TRS фирмы "Fagor"
4
Техническая характеристика
Наибольший диаметр заготовки, устанавливаемой над станиной |
500 мм |
||
Наибольший диаметр обрабатываемой заготовки |
|
|
|
над станиной |
500 мм |
||
над суппортом |
290 мм |
||
над выемкой в станине (только для модели с буквой Г) |
710 мм |
||
Наибольшая длина обрабатываемой заготовки |
|
|
|
МК6056 |
1000 мм |
||
МК6057, МК6057Г |
2000 мм |
||
МК6058, МК6058Г |
1500 мм |
||
Диаметр цилиндрического отверстия в шпинделе |
55 мм |
||
Количество скоростей шпинделя |
|
|
|
прямого вращения |
22 |
||
обратного вращения |
9 |
|
|
|
16...2000 мин-1 |
||
Диапазон частот вращения шпинделя |
16;20;25;31,5;40;50;63;80; |
||
100;125;160;200;250;315; |
|||
|
400;500;630;830;1060; |
||
|
1250;1600;2000 |
||
Количество подач суппорта |
|
|
|
продольных |
24 |
||
поперечных |
24 |
||
Наибольшая высота резца |
25 мм |
||
Пределы рабочих подач суппорта |
|
|
|
|
0,050...2,8 мм/об |
||
|
0.05;0.06;0.07;0.08;0.1 |
||
продольных |
0.12;0.14;0.17;0.2;0.24; |
||
0.28;0.34;0.4;0.57;0.68; |
|||
|
|||
|
0.81;0.96;1.15;1.35;1.62; |
||
|
1.93;2.3;2.8 |
||
|
0,025...1,4 мм/об |
||
|
0,025;0.03;0.035;0.04;0.05; |
||
поперечных |
0.06;0.07;0.08;0.1;0.12; |
||
0.14;0.17;0.2;0.24;0.285; |
|||
|
|||
|
0.34;0.4;0.48;0.575;0.675; |
||
|
0.81;0.965;1.15;1.4 |
||
Пределы шагов нарезаемых резьб |
|
|
|
метрических |
0,5...112 мм |
||
модульных |
0,5...112 модулей |
||
дюймовых |
56...0,5 ниток на 1" |
||
Скорость быстрых перемещений суппорта |
|
|
|
продольных |
3,8 м/мин |
||
поперечных |
1...9 м/мин |
||
Наибольший крутящий момент |
1 кН*м |
||
Мощность привода главного движения |
11 кВт |
||
Суммарная потребляема мощность |
12,5 кВт |
||
Габаритные размеры станка |
|
|
|
|
МК6056 |
2800 мм |
|
длина |
МК6057(Г) |
3852 мм |
|
|
МК6058(Г) |
3367 мм |
|
ширина |
1265 мм |
||
высота |
1485 мм |
||
Масса |
|
|
|
МК6056 |
3100 кг |
||
МК6057, МК6057Г |
3680 кг |
||
МК6058, МК6058Г |
3400 кг |
||
Род тока питающей сети |
Переменный трехфазный |
||
Частота тока |
50 Гц |
||
Напряжение |
380 В |
||
5

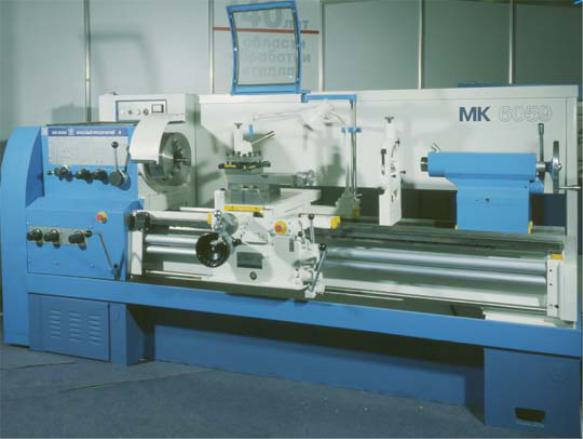

МК6059, МК6059Г
Описание
Станки предназначены для выполнения разнообразных токарных работ: бтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, а также сверления, зенкерования, развертывания,и т.п.
Отклонение от цилиндричности 7мк, конусности 20мк на длине 300мм, отклонение от прямолинейности торцевой поверхности на диаметре 300мм - 16 мк.
Станки оснащены механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49...57. Станок с буквой Г отличается наличием выемки в станине, позволяющей обрабатывать детали большего диаметра. Выемка в станине при необходимости может быть закрыта "мостиком".
Техническая характеристика
Наибольший диаметр заготовки, устанавливаемой над станиной |
630 мм |
||
Наибольший диаметр обрабатываемой заготовки |
|
|
|
над станиной |
630 мм |
||
над суппортом |
400 мм |
||
над выемкой в станине (только для модели с буквой Г) |
825 мм |
||
Наибольшая длина обрабатываемой заготовки |
|
|
|
модель 1 |
1000 |
мм |
|
модель 2 |
2000 |
мм |
|
модель 3 |
1500 |
мм |
|
Диаметр цилиндрического отверстия в шпинделе |
64 мм |
||
Количество скоростей шпинделя |
|
|
|
прямого вращения |
22 |
|
|
обратного вращения |
9 |
|
|
Диапазон частот вращения шпинделя |
16...2000 мин-1 |
||
16;20;25;31,5;40;50;63;80; |
|||
|
|||
6
|
100;125;160;200;250;315; |
||
|
400;500;630;830;1060; |
||
|
1250;1600;2000 |
||
Количество подач суппорта |
|
|
|
продольных |
24 |
|
|
поперечных |
24 |
|
|
Наибольшая высота резца |
25 мм |
||
Пределы рабочих подач суппорта |
|
|
|
|
0,050...2,8 мм/об |
||
|
0.05;0.06;0.07;0.08;0.1 |
||
продольных |
0.12;0.14;0.17;0.2;0.24; |
||
0.28;0.34;0.4;0.57;0.68; |
|||
|
|||
|
0.81;0.96;1.15;1.35;1.62; |
||
|
1.93;2.3;2.8 |
||
|
0,025...1,4 мм/об |
||
|
0,025;0.03;0.035;0.04;0.05; |
||
поперечных |
0.06;0.07;0.08;0.1;0.12; |
||
0.14;0.17;0.2;0.24;0.285; |
|||
|
|||
|
0.34;0.4;0.48;0.575;0.675; |
||
|
0.81;0.965;1.15;1.4 |
||
Пределы шагов нарезаемых резьб |
|
|
|
метрических |
0,5...112 мм |
||
модульных |
0,5...112 модулей |
||
дюймовых |
56...0,5 ниток на 1" |
||
Скорость быстрых перемещений суппорта |
|
|
|
продольных |
3,8 м/мин |
||
поперечных |
1...9 м/мин |
||
Наибольший крутящий момент |
1 кН*м |
||
Мощность привода главного движения |
11 кВт |
||
Суммарная потребляема мощность |
12,5 кВт |
||
Габаритные размеры станка |
|
|
|
|
модель 1 |
2800 мм |
|
длина |
модель 2 |
3367 мм |
|
|
модель 3 |
3852 мм |
|
ширина |
1265 мм |
||
высота |
1550 мм |
||
Масса |
|
|
|
модель 1 |
3100 кг |
||
модель 2 |
3400 кг |
||
модель 3 |
3680 кг |
||
Род тока питающей сети |
Переменный трехфазный |
||
Частота тока |
50 Гц |
||
Напряжение |
380 В |
||
1.2. Универсальные токарно-винторезные станки повышенной точности с регулируемым приводом моделей МК6056Р, МК6057(Г)Р, МК6058(Г)Р

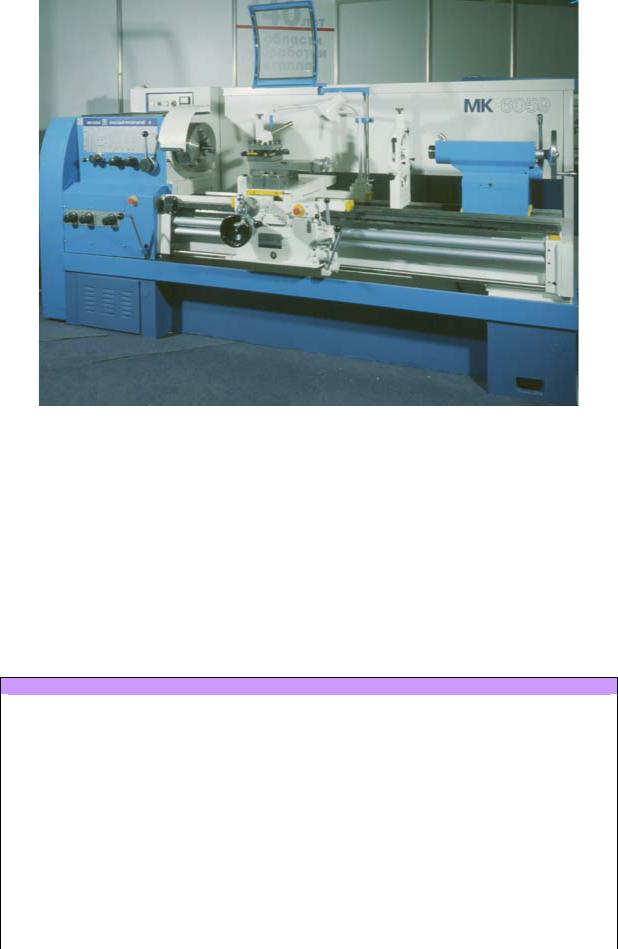

МК6056Р, МК6057(Г)Р, МК6058(Г)Р
7
Описание
Станок предназначен для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб и т.п.
Регулируемый привод главного движения станка выполнен на базе частотного преобразователя фирм "OMRON", "Fagor" и серийного асинхронного двигателя.
Станок может быть укомплектован устройством индикации NVP 300 TRS фирмы
"Fagor"
Применение в станке регулируемого привода обеспечивает: бесступенчатое регулирование частоты вращения шпинделя; цифровую индикацию величины частоты вращения шпинделя; плавный пуск, торможение и реверсирование без пусковых токов и ударов; нарезку резьбы в оптимальных режимах, в т.ч. нарезку резьбы в упор; режим ползучей скорости шпинделя для его точной остановки; защиту электродвигателя от перегрузок свыше 150% и термозащиту; упрощение конструкции привода, что повышает его надежность и снижает эксплуатационные расходы.
По предварительному заказу станок может оснащаться устройством цифровой индикации, что облегчает отсчет перемещений режущего инструмента и обеспечивает стабильную точность размеров обрабатываемых изделий.
Станок с буквой Г отличается наличием выемки в станине ,позволяющей обрабатывать детали большего диаметра. Выемка в станине при необходимости может быть закрыта "мостиком".
Техническая характеристика
Класс точности станка по ГОСТ8-82 |
П |
Наибольший диаметр заготовки, устанавливаемой над станиной |
500 мм |
Наибольший диаметр обрабатываемой заготовки |
|
над станиной |
500 мм |
над суппортом не менее |
275 мм |
над выемкой в станине (только для модели с буквой Г) |
710 мм |
Наибольшая длина обрабатываемой заготовки |
|
МК6056Р |
1000 мм |
МК6057Р, МК6057ГР |
2000 мм |
МК6058Р, МК6058ГР |
1500 мм |
8
Диаметр цилиндрического отверстия в шпинделе |
55 мм |
||
Наибольшая высота резца, устанавливаемого в резцедержателе |
25 мм |
||
Количество скоростей шпинделя |
|
бесступенчато |
|
Пределы частот вращения шпинделя |
|
10 - 2000 мин-1 |
|
Пределы частот вращения шпинделя, устанавливаемых вручную |
|
||
I диапазон |
|
10 - 200 мин-1 |
|
II диапазон |
|
40 - 800 мин-1 |
|
III диапазон |
|
100 - 2000 мин-1 |
|
Количество подач суппорта |
|
|
|
продольных |
|
24 |
|
поперечных |
|
24 |
|
Пределы рабочих подач суппорта |
|
|
|
|
|
|
0,050 - 2,8 мм/об |
|
|
|
0.05;0.06;0.07;0.08;0.1 |
продольных |
|
0.12;0.14;0.17;0.2;0.24; |
|
|
0.28;0.34;0.4;0.57;0.68; |
||
|
|
|
|
|
|
|
0.81;0.96;1.15;1.35;1.62; |
|
|
|
1.93;2.3;2.8 |
|
|
|
0,025 - 1,4 мм/об |
|
|
|
0,025;0.03;0.035;0.04;0.05; |
поперечных |
|
0.06;0.07;0.08;0.1;0.12; |
|
|
0.14;0.17;0.2;0.24;0.285; |
||
|
|
|
|
|
|
|
0.34;0.4;0.48;0.575;0.675; |
|
|
|
0.81;0.965;1.15;1.4 |
Пределы шагов нарезаемых резьб |
|
|
|
метрических |
|
0,5 - 56 мм |
|
модульных |
|
0,5 - 56 модулей |
|
дюймовых |
|
56 - 0,5 ниток на 1" |
|
Скорость быстрых перемещений суппорта |
|
|
|
продольных |
|
3,8 м/мин |
|
поперечных |
|
1,9 м/мин |
|
Наибольший крутящий момент |
|
1 кН*м |
|
|
|
|
|
Мощность привода главного движения |
|
7,5 кВт |
|
Суммарная потребляема мощность |
|
9 кВт |
|
Габаритные размеры станка не более |
|
|
|
|
|
МК6056Р |
2800 мм |
длина |
|
МК6057(Г)Р |
3850 мм |
|
|
МК6058(Г)Р |
3370 мм |
|
|
|
|
ширина |
|
|
1265 мм |
высота |
|
1700 мм |
|
Масса |
|
|
|
МК6056Р |
|
3100 кг |
|
МК6057Р, МК6057ГР |
|
3680 кг |
|
МК6058Р, МК6058ГР |
|
3400 кг |
|
Род тока питающей сети |
|
Переменный трехфазный |
|
Частота тока |
|
50 Гц |
|
Напряжение |
|
380 В |
|
Уровень шума на рабочем месте оператора |
80 ДБ |
||
Гарантированная точность обточки деталей на станке |
|
||
постоянство диаметра в поперечном сечении |
7 мм |
||
постоянство диаметра в любом сечении на длине 300 мм |
20 мм |
||
прямолинейность торцевой поверхности на диаметре 300 мм |
16 мм |
||
шероховатость поверхностей |
|
Ra 1,25 |
|
точность шага резьбы на длине 300 мм |
30 мм |
||
Фактические показатели точности обработки на 40% выше гарантируемых
9
2. Токарные патронно-центровые станки с ЧПУ

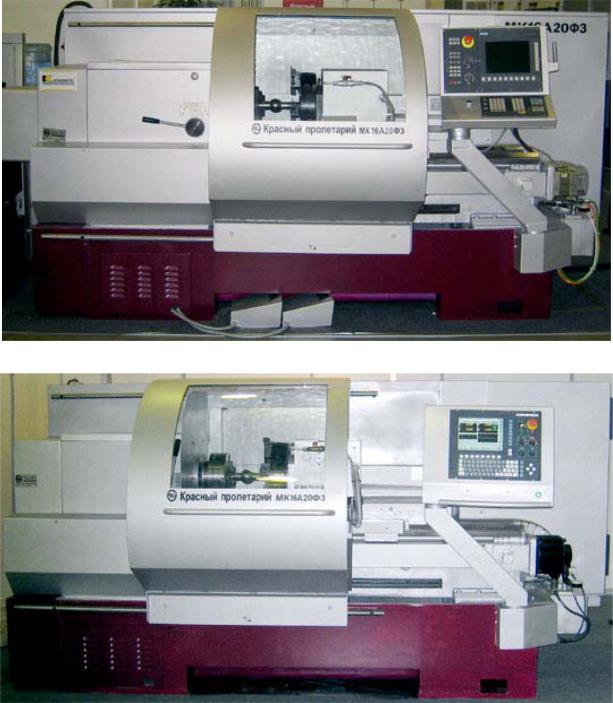

2.1.Токарный патронно-центровой станок с числовым программным управлением 16А20Ф3
16А20Ф3
Описание
Станок предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности.
По заказу станок может оснащаться системой ЧПУ и электроприводами, как отечественного производства (NC-210), так и производства зарубежных фирм Siemens, Fagor, Heidenhain, "FANUC".
10
Станок может выпускаться в специальном и специализированном исполнениях, в соответствии с наладками, согласованными с Заказчиком.
Область применения станка: мелкосерийное и серийное производство.
Особенности конструкции:
•высокопрочная станина выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
•привод главного движения, включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
•высокоточный шпиндель с отверстием 55мм (по заказу 64мм), позволяющий обрабатывать детали из пруткового материала
•зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой, в зависимости от требований покупателя
•надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z
•станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм
Техническая характеристика
Класс точности станка по ГОСТ 8-82 |
|
П |
|
Наибольший диаметр изделия, устанавливаемого над станиной |
|
500 мм |
|
Наибольший диаметр обрабатываемого изделия |
|
|
|
над станиной |
|
320 мм |
|
над суппортом |
|
200 мм |
|
Наибольшая длина устанавливаемого изделия в центрах |
1000 мм (1500 мм, 2000 |
||
мм на заказ) |
|||
|
|||
Наибольшая длина обрабатываемого изделия при 8-ми |
750 мм |
(1150 мм, 1750 мм |
|
позиционной головке |
|
на заказ) |
|
Диаметр цилиндрического отверстия в шпинделе |
55 мм |
(64 мм на заказ) |
|
Наибольший ход суппорта |
|
|
|
поперечный |
|
210 мм |
|
продольный |
905; 1305; 1905 мм |
||
Максимальная рекомендуемая скорость рабочей подачи |
|
|
|
продольной |
2000 мм/мин |
||
поперечной |
1000 мм/мин |
||
Количество управляемых координат |
|
2 |
|
Количество одновременно управляемых координат |
|
2 |
|
Точность позиционирования |
|
0,01 мм |
|
Повторяемость |
|
0,003 мм |
|
Диапазон частот вращения шпинделя |
20...2500 мин-1 |
||
Максимальная скорость быстрых перемещений |
|
|
|
продольных |
|
15 м/мин |
|
поперечных |
|
7,5 м/мин |
|
Количество позиций инструментальной головки |
|
8 |
|
Мощность привода главного движения |
|
11 кВт |
|
Суммарная потребляемая мощность |
|
21,4 кВт |
|
Габаритные размеры станка |
|
|
|
длина |
3700 мм (4215, 4635) |
||
длина (с транспортером стружкоудаления) |
|
5160 мм |
|
ширина |
|
2260 мм |
|
высота |
|
1650 мм |
|
Масса станка (без транспортера стружкоудаления) |
4000 кг (4400, 4700) |
||
Род тока питающей сети |
Переменный трехфазный |
||
Напряжение |
|
380 В |
|
Частота тока |
|
50 Гц |
|
