СИСТЕМА КОНСТРУКТОРСКО – ТЕХНОЛОГИЧЕСКОЙ КЛАССИФИКАЦИИ И КОДИРОВАНИЯ ДЕТАЛЕЙ МАШИН

Технологический процесс разрабатывают на основе имеющегося типового или группового «ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА» (ТП).

Для этого по конструкторскому и технологическому классификаторам формируют конструкторско-технологический код. По коду изделие относят к определенной классификационной группе и действующему для нее типовому или групповому ТП. Типовой или групповой технологический процесс является информационной основой при разработке рабочего технологического процесса. При отсутствии соответствующей классификационной группы ТП разрабатывают как единичный, с учетом ранее принятых прогрессивных решений в действующих единичных ТП.

Конструкторский код детали устанавливается согласно Классификатора ЕСКД, разработанного в качестве информационной части ГОСТ 2.201 — 80. «Обозначение изделий и конструкторских документов». Этот стандарт устанавливает структуру обозначения изделия и основного конструкторского документа (рис.1).

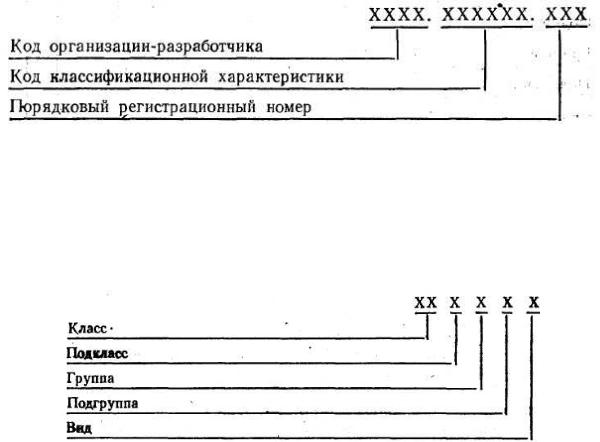

Рис.1. Структура обозначения изделий и основного конструкторского документа

Код организации – разработчика определяется по Общероссийскому классификатору предприятий и организаций ОК 007-93 ( в учебных целях можно не указывать).

Код классификационной характеристики присваивают изделию или документу по Классификатору ЕСКД (рис. 2.).

Рис. 2. Структура кода классификационной характеристики по ГОСТ 2.201—80

Порядковый регистрационный номер устанавливается разработчиком документации от

001 до 999.

Классификатор ЕСКД позволяет:

—установить единую государственную классификационную систему обозначения изделий и конструкторских документов для обеспечения единого порядка, учета, хранения и обращения этих документов;

—обеспечить возможность использовать конструкторскую документацию, разработанную другими организациями (без ее переоформления);

4

—ускорить и облегчить ручной поиск конструкторской документации разрабатываемых и изготовляемых изделий;

—внедрить средства вычислительной техники в сфере проектирования и управления;

—применять коды деталей по классам совместно с технологическими кодами при решении задач технологической подготовки производства с использованием средств электронно-вычислительной техники (САПР, ГПС и др.).

Классификатор ЕСКД включает 100 классов, из которых 51 класс составляют резерв, в котором могут быть размещены новые виды изделий.

На все детали машиностроения и приборостроения установлены шесть классов: 71...76. Основным признаком деления (кроме класса 76) является геометрическая форма. Классы 71... 76 охватывают детали всех отраслей промышленности основного и вспомогательного производства:

—класс 71: детали — тела вращения типа колес, дисков, шкивов, блоков, стержней, втулок, стаканов, колонок, валов, осей, штоков, шпинделей и др.;

—класс 72: детали — тела вращения с элементами зубчатого зацепления; трубы, шланги, проволочки, разрезные секторы, сегменты; изогнутые из листов, полос и лент; аэрогидродинамические; корпусные, опорные, емкостные, подшипники;

—класс 73: детали — не тела вращения: корпусные, опорные, емкостные;

—класс 74: детали — не тела вращения: плоскостные; рычажные, грузовые, тяговые; аэрогидродинамические; изогнутые из листов, полос и лент; профильные; трубы;

—класс 75: детали — тела вращения и (или) не тела вращения, кулачковые, карданные, с элементами зацепления, арматуры, санитарно-технические, разветвленные, пружинные, ручки, посуды, оптические, электрорадиоэлектронные, крепежные;

—класс 76: детали технологической оснастки, инструмента (сверла, метчики, пластины режущие, матрицы, пуансоны и т. д.).

По Классификатору ЕСКД последовательно устанавливается: класс; подкласс; группа; подгруппа; вид детали, изделия

При разработке технологической документации к конструкторскому коду добавляется технологический код. Технологический код разрабатывают на основе «Технологического классификатора деталей (ТКД) машиностроения и приборостроения» и является логическим продолжением и дополнением Классификатора ЕСКД,

Детали кодируются буквенно-цифровым алфавитом кода. В структуре кода за каждым признаком закреплены определенные разряд (позиция) и число знаков. Система буквенноцифрового кодирования однозначная. Она включает цифры от 1 до 9 и прописные буквы русского алфавита от А до Я, кроме буквы 3.

Технологический классификатор деталей (ТКД) создает предпосылки для решения задач, направленных на снижение трудоемкости и сокращение сроков технологической подготовки производства:

—анализ номенклатуры деталей по конструкторско-технологическим характеристикам;

—группирование деталей по конструкторско-технологическому подобию для разработки типовых и групповых технологических процессов с использованием ЭВМ;

—подетальная специализация участков, цехов и заводов;

—повышение серийности и концентрация производства деталей;

—унификация и стандартизация деталей и технологических процессов их изготовления;

—рациональный выбор типов технологического оборудования;

—тематический поиск и использование ранее разработанных типовых и групповых технологических процессов;

—автоматизация проектирования деталей и технологических процессов их изготовления.

5

ТКД представляет собой систематизированный свод наименований признаков деталей, их составляющих частных признаков и их кодовых обозначений в виде классификационных таблиц.

В технологическом классификаторе деталей машиностроения и приборостроения устанавливается 14-значная структура технологического кода (рис.3).

Рис. 3. Структура технологического кода детали

Технологический код состоит из двух частей:

- постоянная часть из шести знаков — кодовое обозначение классификационных группировок основных признаков (рис. 4);

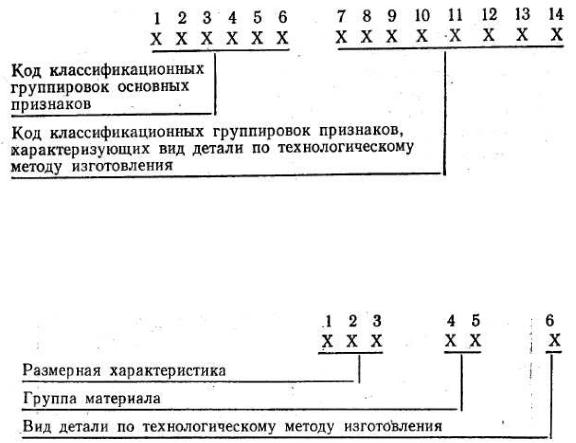

Рис. 4. Структура постоянной части технологического кода детали

- переменная часть из восьми знаков — кодовое обозначение классификационных группировок признаков (рис. 5), характеризующих вид детали по технологическому методу ее изготовления (здесь и на других схемах цифры 1, 2 и т. д. обозначают номер позиции технологического кода).

Структура переменной части технологического кода зависит от вида деталей по технологическому методу изготовления: 1 — детали, изготовляемые литьем; 2 — детали, изготовляемые ковкой и объемной штамповкой; 3 — детали, изготовляемые листовой штамповкой; 4 — детали, обрабатываемые резанием; 5 — детали, термически обрабатываемые; 6 — детали, изготовляемые формообразованием из полимерных материалов и резины; 7 — детали с покрытием; 8 — детали, обрабатываемые электрофизикохимически; 9 — детали, изготовляемые порошковой металлургией.

Соответственно ТКД содержит 9 разделов.

В качестве примера на рис.5 представлена структура переменной части технологического кода деталей, обрабатываемых резанием (см. 4-й раздел ТКД), что соответствует профилю специальности по обработке металлов резанием

6

Структура переменной части технологического кода.

ХХ ХХ Х Х Х Х

Вид исходной заготовки

Класс (квалитет)

Класс шероховатость

Характеристика элементов зубчатого зацепления

Характеристика термической обработки

Весовая характеристика

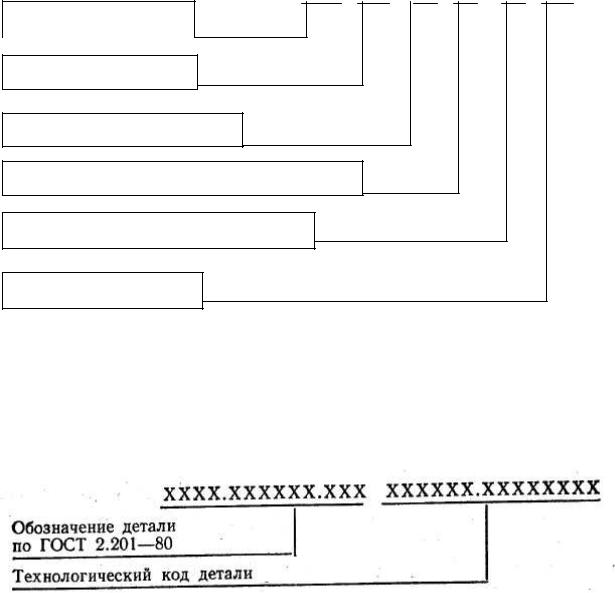

Рис. 5. Структура переменной части технологического кода деталей, обрабатываемых резанием

Структура полного конструкторско-технологического кода детали состоит из обозначения детали по ГОСТ 2.201 — 80 и технологического кода, содержащего четырнадцать знаков (рис. 6).

Рис. 6. Структура полного конструкторско-технологического кода детали

Пример 1. Формирования полного конструкторско-технологического кода для шлицевого вала.

Конструкторский код детали.

По классификатору ЕСКД - щлицевой вал по рис. 2.27 относится к деталям класса 71 (типа тел вращения). Так как у этого вала отношение длины L к диаметру D более двух, а наружная его поверхность цилиндрическая, вал относится к 5-му подклассу (715 000). Поскольку наружная цилиндрическая ступенчатая двусторонняя поверхность не имеет закрытых уступов и резьб, вал входит в 4-ю группу (715 400). Шлицевой вал имеет центральное глухое отверстие, а потому относится к 2-й подгруппе (715 420), и, наконец, если шлицевой вал не имеет отверстий, расположенных вне его оси, он включается в 3-й вид (715 423). Таким образом сформирован шестизначный код его конструкторской классификационной характеристики — 715 423

7

Технологический код детали

Первые три знака постоянной части технологического кода определяют размерную характеристику детали. Исходя из кодируемых размеров шлицевого вала — наружный диаметр 50 мм, длина 280 мм и наибольший диаметр центрального отверстия 12,5 мм по табл.1.; буквенно-цифровой код размерной характеристики в данном случае 892.

Шлицевой вал изготовляют из стали 45, по табл.4 детали присваивают код 02. Шестой знак постоянной части технологического кода определяет «Вид детали по технологическому методу изготовления». Шлицевой вал обрабатывают резанием, ему присваивают по табл.5 код 4. Сформированная таким образом постоянная часть технологического кода детали «Вал шлицевой» имеет код 892024.

8

Переменную часть технологического кода устанавливают по данным 4-го разд. ТКД «Технологическая классификация деталей, обрабатываемых резанием».

Код детали по признаку «Вид исходной заготовки» назначают по табл. 6; так как эти валы изготовляют из некалиброванного прутка круглого сечения, исходной заготовке присваивают код 31

Как следует из чертежа вала, наивысшей точностью обработки наружных поверхностей является квалитет 6, а внутренних поверхностей — квалитет 14. Соответственно по табл. 7 назначают код 14.

Параметр шероховатости или отклонения формы и расположения поверхностей кодируют одним знаком. Наименьшее значение Ra = 0,25 мкм, соответственно по табл. 8 выбирают код 4.

Элементы зубчатого зацепления – деталь без элементов зубчатого зацепления выбирают по табл. 9 код 0

Характеристика термической обработки. В анализируемом случае предусмотрена термическая обработка вала по табл. 10 назначают код 5.

Последним кодируют «Весовую характеристику», масса шлицевого вала 4,3 кг, буквенный код В назначают по табл. 11.

Таким образом, переменная часть технологического кода детали «Вал шлицевой» сформирована в виде 3114405В.

Полный технологический код детали состоит из 14 позиций — 892024. 3114405В.

Конструкторско-технологический код шлицевого вала состоит из 20 позиций (без указания кода организации-разработчика и порядкового регистрационного номера основного конструкторского документа: 715 423. 892024. 3114405В.

Полный код детали будет иметь следующий вид:

АБВГ. 715 423. 001. 892024. 3114405В.

Можно выполнить решение обратной задачи — использования сформированного конструкторско-технологического кода 715 423. 892024. 3114405В. детали «Вал шлицевой» провести декодирование для решения ряда взаимосвязанных задач, возникающих при разработке технологического процесса изготовления детали.

9

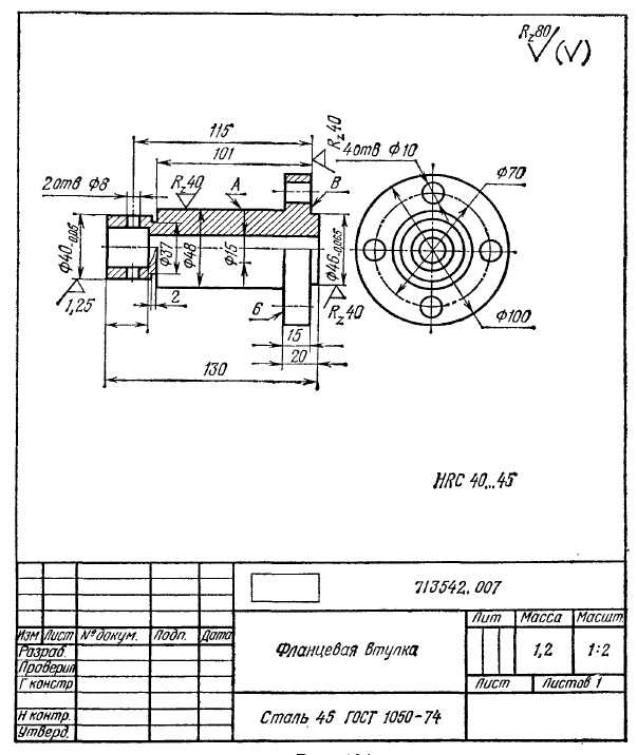

Пример 2. Формирования полного конструкторско-технологического кода и его декодирования для фланцевой втулки.
