Продолжение приложения К

технологичности детали с определением коэффициентов технологичности по унифицированным элементам, квалитетам точности и шероховатости поверхностей.

2 Технологический раздел.

2.1Предварительное определение типа производства и его характеристика.

2.2Выбор вида и метода получения заготовки заданной детали, экономическое обоснование выбранной заготовки сравнением вариантов изготовления.

2.3Расчет припусков.

2.3.1Расчет общих и межоперационных припусков, допусков и предельных размеров в зависимости от метода изготовления заготовки.

а) Расчетно – аналитическим методом на поверхности:_________________

___________________________________________________________________

б) Табличным методом на остальные поверхности.

2.3.2Проектирование заготовки с определением всех размеров с допусками и техническими требованиями.

2.4 Выбор и обоснование варианта технологического процесса механической обработки детали.

2.4.1Разработка маршрута изготовления детали – составление плана технологических операций с выбором технологического оборудования по операциям с указанием технических характеристик и параметров.

2.4.2Разбивка технологических операций на установы, технологические переходы и рабочие ходы с разработкой операционных эскизов (технологических карт наладок) по всем операциям и установам с выбором и указанием технологических баз, с обозначением поверхностей, их размеров и параметров шероховатости, получаемых в данной операции. Определение количества проходов, глубины резания и промежуточных размеров для каждой поверхности, обрабатываемых в данной операции необходимых для получение заданных точности и шероховатости поверхностей рабочим чертежом детали.

2.4.3Выбор приспособлений, вспомогательного, режущего и мерительного инструмента по технологическим операциям и переходам.

2.5 Расчет режимов резания.

2.5.1Расчетно – аналитическим методом на поверхности:__________________

2.5.2На остальные поверхности – табличным методом.

2.6Нормирование всех технологических операции обработки детали. Определение – Тшт; Тпз; Тшт.к. по операциям и изготовления детали в целом.

2.7По результатам расчетов уточнить тип производства заданной детали, выбранный согласно п.2.1.

41

Окончание приложения К

Б. ГРАФИЧЕСКАЯ ЧАСТЬ.

1Рабочий чертеж детали.

2Чертеж заготовки.

3Чертежи наладок на все технологические операции обработки детали.

В. КОМПЛЕКТ ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ.

1 Титульный лист (форма 2 ГОСТ 3.1105-84)

2 Маршрутные карты технологического процесса (форма 1 и 1б ГОСТ 3.111882).

3 Операционные карты механической обработки на все операции (формы 3 и 2а

ГОСТ 3.1404-86).

4 Карты эскизов на все операции (формы 7 и 7а ГОСТ 3.1105-84).

5 Ведомость операций технического контроля (формы 1 и 1а ГОСТ 3.1502-85)

Г. СПЕЦИАЛЬНАЯ ЧАСТЬ. Разработать техническое задание на приспособление для технологической операции: ________________________

5 Календарный план

Руководитель проекта _______________________ /__________ /

Студент____________________________________ /___________/

42

ПРИЛОЖЕНИЕ Л (обязательное)

Форма задания на выпускную квалификационную работу (дипломный проект) студента

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Филиал Государственного образовательного учреждения высшего профессионального образования

«ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

в г. Нязепетровске

Специальность 151001 «Технология машиностроения»

УТВЕРЖДАЮ Зам. директора по учебной части

______________/_____________/

______________________20___г.

ЗАДАНИЕ

на выпускную квалификационную работу (проект) студента

______________________________________________________________________________

(Фамилия, Имя, Отчество полностью)

Группа________

1 Тема проекта «СПРОЕКТИРОВАТЬ УЧАСТОК МЕХАНИЧЕСКОЙ ОБРАБОТКИ ДЕТАЛИ

_________________________________________________________________»

(Наименование и номер рабочего чертежа детали)

утверждена приказом по филиалу от _____________ 20___г. № ____________

2 Срок сдачи студентом законченного проекта ______________________

3 Исходные данные к проекту

3.1Чертеж детали.

3.2Годовая программа производства деталей на участке _________ шт.

3.3Материалы преддипломной практики.

4 Содержание расчетно - пояснительной записки (перечень подлежащих разработке вопросов)

Аннотация

Оглавление

Введение

4.1 Общая часть

43

Продолжение приложения Л

4.1.1 Описание конструкции и технологический анализ детали, конструкторский и технологический коды детали и их декодирование. Анализ технологичности детали с определением коэффициентов технологичности по

унифицированным элементам, квалитетам точности и шероховатости поверхностей детали. Условия работы детали и узла (механизма) куда входит деталь.

4.1.2 Анализ и описание базового технологического процесса изготовления детали.

4.2 Специальная часть

4.2.1 Предварительное определение типа производства по заданной программе и массе детали и его характеристика.

4.2.2Выбор и обоснование метода получения заготовки для изготовления детали, экономическое обоснование выбранной заготовки сравнением вариантов изготовления.

4.2.3Расчет припусков. Расчет общих и межоперационных припусков, допусков и предельных размеров заготовки в зависимости от метода изготовления.

а) расчетно – аналитическим методом: на диаметральный размер_______________ и линейный размер __________________;

б) табличным методом на все остальные поверхности.

4.2.4Проектирование заготовки с определением всех размеров и допусков, определение веса заготовки, коэффициента использования металла и разработка технических требований на ее изготовление.

4.2.5Проектирование технологического процесса механической обработки

детали.

а) разработка маршрута изготовления детали – составление плана технологических операций с выбором технологического оборудования по операциям с указанием технических характеристик и параметров;

б) разбивка технологических операций на установы, технологические переходы и рабочие ходы с разработкой операционных эскизов (технологических карт наладок) по всем операциям и установам с выбором и указанием технологических баз, с обозначением поверхностей, их размеров и параметров шероховатости, получаемых в данной операции. Определение количества проходов, глубины резания и промежуточных размеров для каждой поверхности, обрабатываемых в данной операции необходимых для получение заданных точности и шероховатости поверхностей рабочим чертежом детали;

в) выбор приспособлений, вспомогательного, режущего и мерительного инструмента по технологическим операциям и переходам.

4.2.6Расчет режимов резания.

а) расчетно-аналитическим методом на одну поверхность токарной

операции (диаметр _________, длина __________) и операцию по выбору руководителя проекта ( ____________________________ );

44

Продолжение приложения Л

б) табличным методом на все остальные поверхности токарной операции и все остальные операции согласно маршрута изготовления детали.

4.2.7 Нормирование всех технологических операций обработки детали. Определение - штучного времени - ТШТ.; подготовительно - заключительного -

ТПЗ.; штучно-калькуляционого времени ТШТ.К. по операциям и изготовления детали в целом.

4.2.8 Описание и расчет режущего инструмента на одну из технологических операций.

4.2.9 Описание и расчет мерительного инструмента или контрольного приспособления на один из параметров заданной детали.

4.2.10 Описание и расчет приспособления на одну из технологических операций.

4.3 Организация производства 4.3.1 По результатам расчетов уточнить тип производства по

коэффициенту закрепления операций. Характеристика типа производства.

4.3.2 Расчет необходимого количества оборудования и степени его загрузки.

4.3.3 Расчет численности работающих на участке по категориям. 4.3.4 Организация рабочего места.

4.3.5 Выбор рациональных средств транспортировки деталей и отходов. 4.3.6 Организация технического контроля.

4.4 Экономика производства 4.4.1 Расчет материальных затрат за вычетом возвратных отходов.

4.4.2 Расчет основной и дополнительной заработной платы производственных рабочих с отчислениями на социальное страхование.

4.4.3 Расчет затрат электроэнергии на технологические цели.

4.4.4 Расчет заработной платы вспомогательных рабочих и управленческого персонала с отчислениями на социальное страхование.

4.4.5 Расчет амортизационных отчислений основных производственных фондов.

4.4.6 Расчет накладных расходов

4.4.7 Составление плановой калькуляции заданной детали.

4.4.8 Расчет основных технико-экономических показателей базового и проектируемого варианта.

4.4.9 Расчет показателей экономической эффективности.

4.5 Безопасность жизнедеятельности. Мероприятия по охране труда, противопожарной безопасности, промсанитарии и охране окружающей среды.

Заключение

Библиографический список

45

Продолжение приложения Л

Приложения

5. Перечень графического материала (с точным указанием обязательных чертежей, плакатов в листах формата А1)

Всего 5,0 листов

6. Комплект технологической документации

6.1Титульный лист комплекта технологической документации на изготовление детали (форма 2 ГОСТ 3.1105-84)

6.2Маршрутные карты технологического процесса (форма 1 и 1б ГОСТ

3.1118-82)

6.3Операционные карты механической обработки на все операции, в том числе на операцию ( _______________________ ) с применением станка с ЧПУ

сразработкой управляющей программы (форма 3 и 2а ГОСТ 3.1404-86)

6.4.Карты эскизов на все операции (форма 7 и 7а ГОСТ 3.1115-84)

6.5.Ведомость операций технического контроля (форма 1 и 1а ГОСТ

3.1502-85)

6.6. Карта кодирования для станков с ЧПУ (форма 5 и 5а ГОСТ 3.1404-86)

7 Консультанты по проекту, с указанием относящихся к ним разделов проекта

Руководитель________________________________________/______________/

(подпись) (И.О.Ф.)

Задание принял к исполнению __________ ______________ /_____________/

(дата) (подпись студента) (И.О.Ф.)

46

Окончание приложения Л

КАЛЕНДАРНЫЙ ПЛАН

Зам. директора по учебной части _______________________/______________/

Руководитель проекта ________________________________/______________/

Студент-дипломник ____________________________/_____________/

47

ПРИЛОЖЕНИЕ М

(справочное)

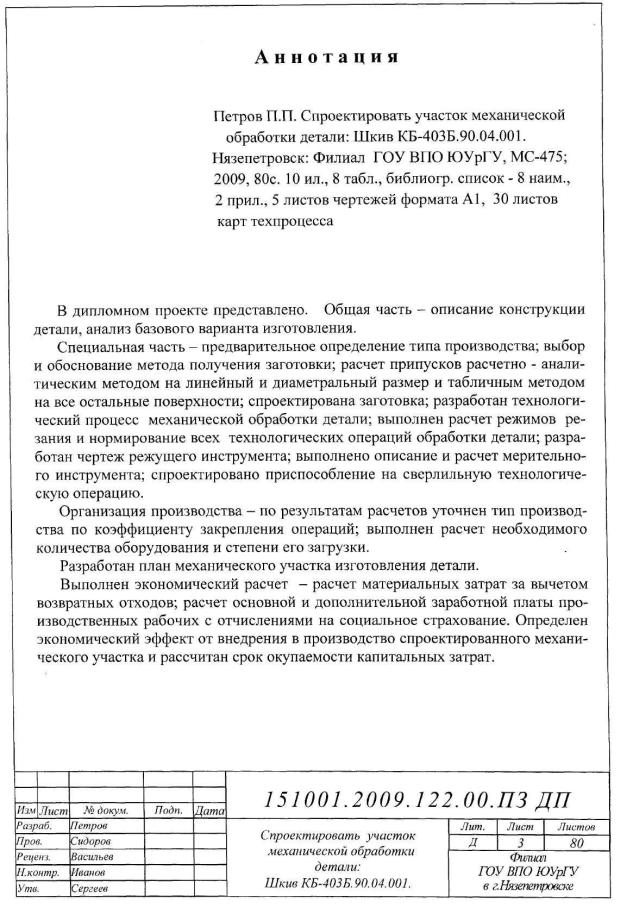

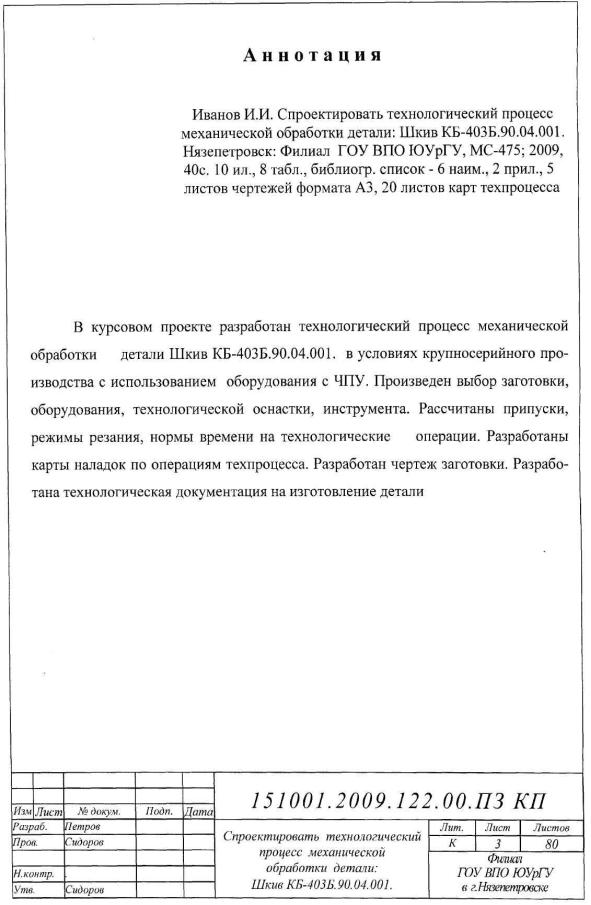

Пример выполнения аннотации на курсовой проект и выпускную квалификационную работу (дипломный проект).

48

Окончание приложения М

49

ПРИЛОЖЕНИЕ Н (справочное)

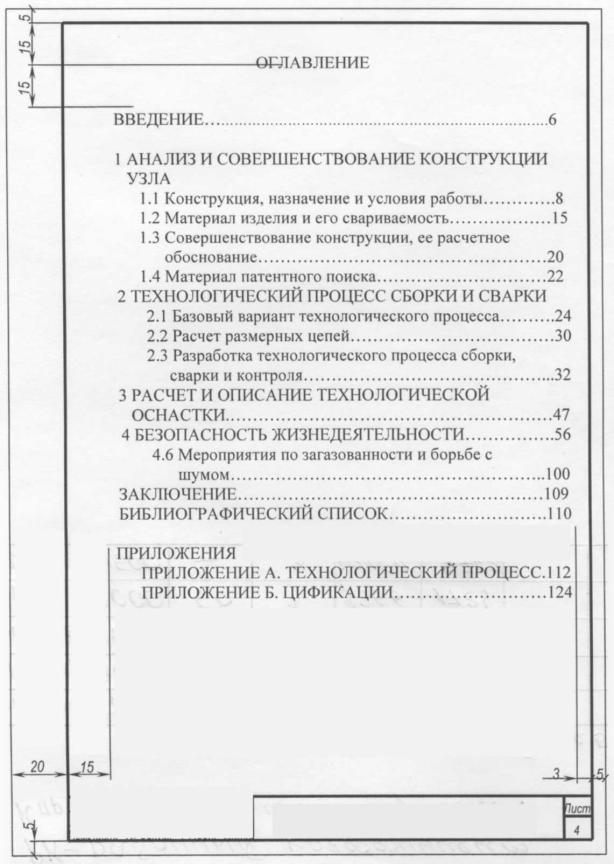

Пример оформления оглавления пояснительной записки
