Учебное пособие разработано в соответствии со Стандартом организации СТО ЮУрГУ 04-2008.

«Курсовое и дипломное проектирование. Общие требования к содержанию и оформлению».

Учебное пособие содержит требования к содержанию и оформлению курсовых и дипломных работ (проектов), выполняемых студентами специальности «Технология машиностроения» различных форм обучения Филиала ГОУ ВПО «Южно -Уральский государственный университет» в г. Нязепетровске \ составитель А.М.Нечаев – Филиал ГОУ ВПО «Южно – Уральский государственный университет» в г.Нязепетровске.

Рецензенты: Зайнуллина Ф.Х. – зам директора по УВР: Филиала ГОУ ВПО «Южно-Уральский государственный университет»

в г.Нязепетровске.

Иванцова В.А. – председатель Предметной (цикловой) комиссией, Филиала ГОУ ВПО «Южно-Уральский государственный

университет» в г.Нязепетровске.

Шадрина А.А. – преподаватель - совместитель специальных дисциплин начальник «Центральной лаборатории

измерительной техники» Нязепетровского краностроительного завода.

Карпов М.С. – преподаватель специальных дисциплин Филиала ГОУ ВПО «Южно-Уральский государственный

университет» в г.Нязепетровске.

Филиал ГОУ ВПО «Южно-Уральский государственный университет» в г.Нязепетровске.

2

ОГЛАВЛЕНИЕ

1 ОБЛАСТЬ ПРИМЕНЕНИЯ……………………………………………………....4

2 ОБЩИЕ ПОЛОЖЕНИЯ...………….…………………………………………….4

3ОФОРМЛЕНИЕ ГРАФИЧЕСКИХ ДОКУМЕНТОВ……………………….…..4

4ОФОРМЛЕНИЕ ТЕКСТОВЫХ ДОКУМЕНТОВ……………………………...11

5НОРМАТИВНАЯ БАЗА…………………………………………………………25

ПРИЛОЖЕНИЯ ПРИЛОЖЕНИЕ А (обязательное). Основные надписи…………….…………..27

ПРИЛОЖЕНИЕ Б (справочное). Примеры заполнения основной надписи для чертежей и текстовых курсового и дипломного

проектов……………………………………………………….29

ПРИЛОЖЕНИЕ В (справочное). Пример заполнения страницы пояснительной записки………………………………………32

ПРИЛОЖЕНИЕ Г (обязательное). Пример выполнения таблиц………………35 ПРИЛОЖЕНИЕ Д (справочное). Примеры выполнения диаграмм…………...37 ПРИЛОЖЕНИЕ Е (обязательное). Титульный лист пояснительной записки

ккурсовому проекту.………………………………………..38

ПРИЛОЖЕНИЕ Ж (обязательное). Титульный лист пояснительной записки на выпускную квалификационную работу (дипломный проект)…………………..……………………………………..39

ПРИЛОЖЕНИЕ К (обязательное). Форма задания на курсовой проект……..40 ПРИЛОЖЕНИЕ Л (обязательное). Форма задания на выпускную

квалификационную работу (дипломный проект)………….43 ПРИЛОЖЕНИЕ М (справочное). Пример выполнения аннотации на

курсовой проект и на выпускную квалификационную работу (дипломный проект)…………………………………..48

ПРИЛОЖЕНИЕ Н (справочное). Пример оформления оглавления пояснительной записки……...................................................50

ПРИЛОЖЕНИЕ П (справочное). Примеры оформления библиографического списка……………………………………………....................51

ПРИЛОЖЕНИЕ Р (справочное). Пример заполнения спецификации…………53

3

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящее методическое учебное пособие устанавливает требования к построению, содержанию, изложению и оформлению курсовых и дипломных работ (проектов), выполняемых студентами, проходящими обучение по специальности 151001 «Технология машиностроения» в Филиале ГОУ ВПО Южно-Уральского государственного университета в г.Нязепетровске.

Настоящее методическое учебное пособие предназначено для применения студентами всех форм обучения, нормоконтролерами, преподавателями спецпредметов, руководителями курсового и дипломного проектирования Филиала Южно-Уральского государственного университета в г.Нязепетровске.

2 ОБЩИЕ ПОЛОЖЕНИЯ

Методическое учебное пособие разработано с учетом требований и на основе «Стандарта организации ЮУрГУ 04-2008 Курсовое и дипломное проектирование. Общие требования к содержанию и оформлению», стандартов единой системы конструкторской документации – ЕСКД, единой системы технологической документации – ЕСТД.

3 ОФОРМЛЕНИЕ ГРАФИЧЕСКИХ ДОКУМЕНТОВ

3.1Чертежи и схемы должны быть выполнены в соответствии с правилами единой системы конструкторской документации – ЕСКД и единой системы технологической документации – ЕСТД. Нормы взаимозаменяемости регламентируются единой системой допусков и посадок – ЕСДП.

3.2Виды и комплектность конструкторских документов на изделия промышленности устанавливает ГОСТ 2.102-68.

Конструкторские документы подразделяют на текстовые документы и графические. Графические в свою очередь подразделяют на чертежи и схемы.

Так, чертеж детали – графический документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Сборочный чертеж – графический документ, содержащий изображение изделия и другие данные, необходимые для его сборки (код документа СБ).

Чертеж общего вида – графический документ, определяющий конструкцию изделия, взаимодействие ее основных частей и поясняющий принцип работы изделия (код документа ВО).

Схема – графический документ, на котором показаны в виде условных изображений или обозначений составные части (элементы) изделия и связи между ними.

3.3ГОСТ 2.301-68 устанавливает форматы чертежей. Формат чертежа определяется размерами внешней рамки, выполненной тонкой линией. Линии рамки чертежа наносят на расстоянии 5 мм от внешней стороны листа и выполняют сплошной основной линией. Для брошюровки чертежей в альбоме

4

оставляют у левого края листа (в пределах формата) свободное поле шириной 20 мм.

Обозначения и размеры основных форматов указаны в таблице 1. Допускается применение дополнительных форматов, образуемых

увеличением коротких сторон основных форматов на величину, кратную их размерам. Обозначение дополнительного формата состоит из обозначения основного формата и его кратности согласно таблицы 2, например А3х3 –

420х891мм, А4х4 – 297х841 и т.д.

3.4 Изображение изделия на чертеже выполняется в масштабе, установленном ГОСТ 2.303-68 (таблица 3).

В необходимых случаях допускается применять масштабы увеличений

Таблица 3 – Масштабы чертежей

3.5 Начертание, основное назначение и толщины линий на чертежах определены ГОСТ 2.303-68 (см. таблицу 4).

5

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации: ГОСТ 2.308-79; ГОСТ 2.309-

73; ГОСТ 2.311-68; ГОСТ 2.409-74 и др.

Выбор конкретной толщины S сплошной основной линии зависит от величины и сложности изображения, а также от формата чертежа. Толщины линий одного и того же типа, должны быть одинаковы для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Наименьшая толщина линий, выполненных в карандаше – 0,3мм.

3.6 Для иллюстрации в докладе при защите работы (проекта) допускается изготовление (на отдельных листах формата А1 и А2) плакатов (ГОСТ 2.60568) с отображением необходимых дополнительных материалов: графиков, эскизов, схем конструкций, и т.д. Указания о принадлежности плакатов к определенному дипломному проекту должны помещаться в правом нижнем углу их обратной стороны.

Рамка на плакатах не делается. Допускается выполнять цифровые и буквенные обозначения и надписи с использованием трафаретов.

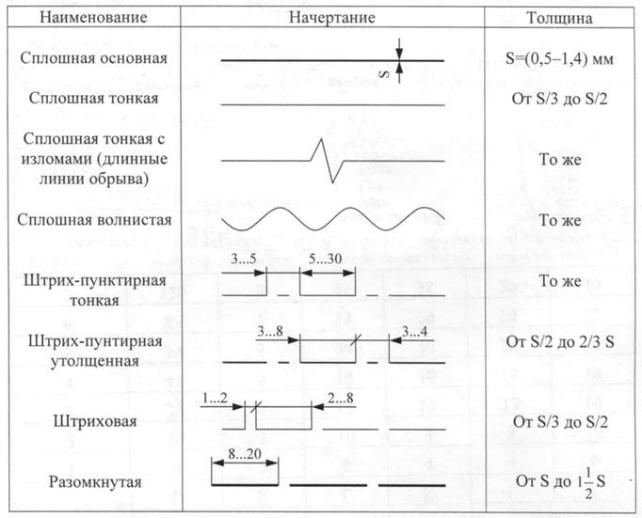

Таблица 4 – Линии графических документов

6

3.7 Основная надпись на конструкторских документах, регламентированных стандартами ЕСКД, выполняется по ГОСТ 2.104-2006.

В учебной конструкторской документации имеются некоторые специфические особенности заполнения основной надписи. В графы, пронумерованные цифрами в скобках на рисунках А.1 – А.4 приложения А, записывают:

вграфу (1) – наименование изделия, например «Колесо зубчатое». В соответствии с ГОСТ 2.109-73 наименование изделия должно быть по возможности кратким и записываться в именительном падеже единственного числа. Если наименование состоит из нескольких слов – на первом месте помешают имя существительное и код конструкторского обозначения детали по рабочему чертежу;

вграфу (2) – вносится обозначение документа по ГОСТ 2.201-80. Документам дипломных проектов, присваивается предметное обозначение нижеследующей структуры:

1510001. 2009. ХХХ. 00. СБ. ДП, 1 2 3 4 5 6

где 1 – шифр специальности шесть знаков;

2– год разработки четыре знака;

3– последние три цифры номера зачетной книжки;

4– два знака - 00;

5– обозначение кода чертежа: ВО – общий вид; СБ – сборочный; КН – карта наладки; ПЗ – пояснительная записка. Чертежу детали и заготовки код не присваивается;

6 – код дипломный проект – ДП.

Если заполняется графа (2) основной надписи документа курсового проекта, то структура обозначения принимает следующий вид:

151001. 2009. ХХХ. 00. ПЗ. КП, 1 2 3 4 5 6

где 1 – шифр специальности шесть знаков;

2– год разработки четыре знака;

3– последние три цифры номера зачетной книжки;

4– два знака - 00;

5– обозначение документа: ПЗ – пояснительная записка; КН – карта наладки; Чертежу детали и заготовки код не присваивается.

6 – код курсового проекта – КП.

7

в графу (3) основной надписи – заносят данные о материале детали по соответствующему государственному стандарту и обозначение этого стандарта. Графа заполняется только на чертежах деталей.

Обозначение материалов производится по ГОСТ 2.109-73. Допускается два варианта обозначения материалов, например, Сталь 45 ГОСТ 1050-88 или с указанием сортамента:

Круг 55 ВГОСТ 2590 88 45 бГОСТ1050 88

Если в условное обозначение материала входит сокращенное наименование данного материала «Ст», «СЧ» и другие, то полное наименование «Сталь», «Серый чугун», и другие не указывают. Например, Ст 3 ГОСТ 380-88;

вграфу (4) – буквенное обозначение литеры документа по ГОСТ 2.103-68. Для дипломных проектов принята литера «Д», для курсовых — «К»;

вграфах (5) и (6) соответственно указываются масса изделия в кг и масштаб его изображения на данном чертеже;

вграфу (7) – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

вграфу (8) – общее количество листов документа (графу заполняют только на первом листе);

вграфу (9) – сокращенное обозначение учебного заведения – Филиал ГОУ ВПО ЮУрГУ в г.Нязепетровске;

вграфу (10) – характер работы, выполняемой лицом, подписывающим документ: Разраб. – студент, выполняющий работу; Пров. – руководитель проекта; Т.контр. – технологический контролер; Реценз. – рецензент при дипломном проектировании; Н.контр. – нормоконтролер; Утв. – заведующий учебной частью филиала при дипломном проектировании и руководитель проекта при курсовом проектировании;

вграфах (11), (12) и (13) – фамилии, подписи исполняющих и утверждающих документ лиц и дата;

вграфы (14), (15), (16), (17), (18) записываются соответствующие номера документов, на основании которых вносятся изменения в данный чертеж.

Пример заполнения основной надписи приведен в приложении Б.

3.8 Технические требования к изделию, изображенному на данном чертеже, размещают над основной надписью, а техническую характеристику выше, либо на свободном поле чертежа в виде таблицы или текстовой части. Пункты технических требований и технической характеристики должны иметь самостоятельную нумерацию. Каждый пункт записывают с новой строки, причем строки не должны быть длиннее 185 мм. При выполнении чертежа на двух листах и более технические требования, и техническую характеристику помешают только на первом листе. В соответствия с ГОСТ 2.316-68 заголовок «Технические требования» не пишут, если на чертеже помещены только технические требования и нет технической характеристики.

Технические требования излагают в следующем порядке:

8

а) требования к материалу, заготовке, термической обработке и к свойствам материала готовой детали (например, твердость поверхности), указание материалов-заменителей;

б) размеры (справочные, литейные уклоны, радиусы и пр.), предельные отклонения размеров, формы и расположения поверхностей;

в) требования к качеству поверхностей, отделке и вид покрытия; г) указания о маркировании и клеймении;

Техническую характеристику помещают под заголовком «Техническая характеристика» отдельно от технических требований. Оба заголовка не подчеркивают.

3.9Виды схем и общие требования к их выполнению установлены ГОСТ

2.701-84.

Гидравлические или пневматические схемы на сборочном чертеже станочного приспособления при дипломном проектировании следует размещать на поле чертежа и выполнять согласно ГОСТ 2.701-84, ГОСТ 2.704-

76и ГОСТ 2.721-74, причем их элементы изображают в виде условных графических обозначений по ГОСТ 2.780-96 ... ГОСТ 2.782-96 и ГОСТ 2.784-

96.с указанием их наименований.

3.10Обозначение графических материалов и правила их нанесения на чертежах осуществляется по ГОСТ 2.306-68, для конусов по ГОСТ 2.320-82, допуски формы и расположения поверхностей указываются по ГОСТ 2.308-79.

3.11Нанесение размеров и предельных отклонений на чертежах осуществляется по – ГОСТ 2.307-68. Предельные отклонения линейных размеров указывают на чертежах условными обозначениями полей допусков,

например: 18Н7, 12е8 или числовыми значениями, например: 18+0,018,

или условными обозначениями полей допусков с указанием справа в скобках их числовых значений, например: 18Н7(+0,018) , . Обозначения

односторонних предельных отклонений по квалитетам, назначаемых только для круглых отверстий и валов дополняются знаком диаметра (, например: Предельные отклонения угловых размеров указывают только числовыми значениями, например 60°±5´. При записи предельных отклонений числовыми значениями верхние отклонения помещают над нижними. Предельные отклонения, равные нулю, не указывают, например: 60+0,19; 60-0,19. При симметричном расположении поля допуска абсолютную величину отклонений указывают один раз со знаком ±: при этом высота цифр, определяющих отклонения, должна быть равна высоте шрифта номинального размера, например: 60±0,23.

Предельные отклонения, указываемые числовыми значениями, выраженными десятичной дробью, записывают до последней значащей цифры включительно, выравнивая количество знаков в верхнем и нижнем отклонении

добавлением нулей, например: .

9

Предельные отклонения линейных и угловых размеров относительно низкой точности допускается не указывать непосредственно после номинальных размеров, а оговаривать общей записью в технических требованиях чертежа, например: «Неуказанные предельные отклонения

размеров Н14, h14, ».

3.12 Правила изображения изделий, а также расположения изображений на чертеже устанавливает ГОСТ 2.305-68. Общие требования к чертежам, в том числе и к сборочным, устанавливает ГОСТ 2.109-73. Оформление чертежей некоторых изделий определяют следующие стандарты: изображение резьбы – ГОСТ 2.311-68; пружин – ГОСТ 2.401-68; элементов передач – ГОСТ 2.402-68

... ГОСТ 2.406-76, ГОСТ 2.407-75; звездочек – ГОСТ 2.408-68, шлицев – ГОСТ 2.409-74; подшипников качений – ГОСТ 2.420-69; Правила выполнения темплетов даны в ГОСТ 2.428-84.

3.13 Правила обозначения шероховатости поверхностей детали устанавливает ГОСТ 2.309-73.

Знак означает, что требования к виду обработки не установлены.

Знак означает, что обработка должна вестись с удалением слоя металла.

Знак используют для указания на то, что поверхность была образована без удаления слоя металла или она вообще не должна обрабатываться.

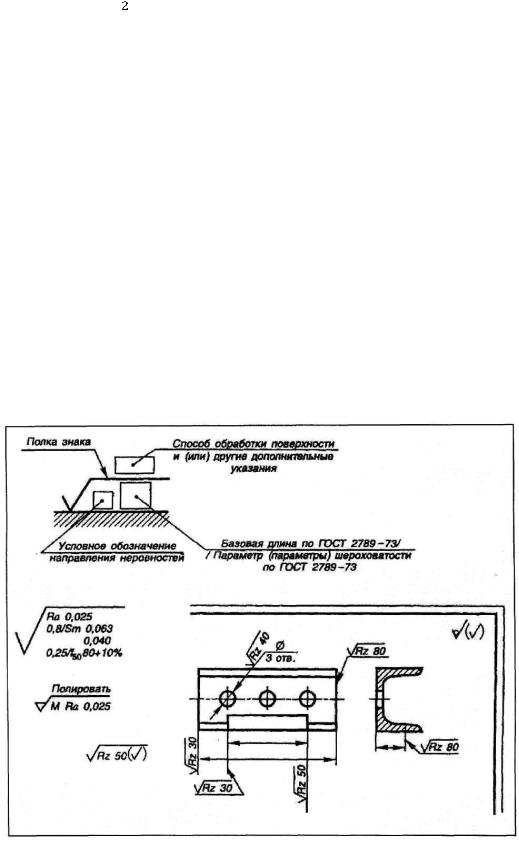

Рисунок 1 − Примеры обозначения параметров шероховатости поверхности по ГОСТ 2.309-73(ISO 1302).
