Поправочный коэффициент k13 на мощность резания в зависимости от характеристики обрабатываемого материала

														Таблица 33
НВ		≤ 156	≤ 207		≤ 229	≤ 269		≤ 285			≤ 302		≤ 321		≤ 375
k13		0,75	0,9		1,0	1,1		1,2		1,25			1,3		1,45
Мощность резания N, кВт, при сверлении чугуна														Таблица 34
														Таблица 34
Диаметр				S0 ,					V, м/мин
обрабатываемого				S0 ,
отверстия, мм,				мм/об	10	13	15		17		20	26		30		40
	не более
	4			0,06	0,02	0,03	0,04		0,04		0,05	0,06		0,07		0,1
	4			0,1	0,04	0,05	0,06		0,07		0,08	0,1		0,12		0,16
				0,1	0,04	0,05	0,06		0,07		0,08	0,1		0,12		0,16
				0,06	0,04	0,06	0,06		0,07		0,08	0,11		0,13		0,17
	6			0,1	0,06	0,08	0,1		0,11		0,13	0,17		0,19		0,25
				0,20	0,11	0,14	0,17		0,19		0,22	0,29		0,33		0,45
				0,06	0,06	0,07	0,08		0,1		0,11	0,14		0,17		0,22
	8			0,1	0,09	0,11	0,13		0,15		0,18	0,23		0,26		0,35
				0,2	0,15	0,19	0,22		0,25		0,29	0,38		0,44		0,59
				0,3	0,2	0,26	0,3		0,34		0,4	0,52		0,6		0,8
				0,06	0,07	0,09	1,0		0,11		0,13	0,17		0,2		0,27
	10			0,1	0,11	0,14	0,16		0,18		0,22	0,24		0,32		0,43
				0,2	0,18	0,24	0,28		0,31		0,37	0,48		0,55		0,74
				0,3	0,25	0,33	0,38		0,43		0,51	0,66		0,76		1,0
				0,1	0,13	0,17	0,20		0,22		0,26	0,34		0,39		0,52
	12			0,2	0,22	0,29	0,33		0,38		0,44	0,57		0,66		0,88
				0,3	0,32	0,41	0,48		0,54		0,64	0,83		0,95		1,27
				0,4	0,4	0,52	0,6		0,68		0,8	1,0		1,2		1,6
				0,1	0,17	0,22	0,26		0,29		0,34	0,45		0,51		0,68
	16			0,2	0,3	0,39	0,45		0,51		0,6	0,78		0,9		1,2
				0,3	0,42	0,54	0,63		0,71		0,84	1,1		1,25		1,67
				0,4	0,52	0,67	0,78		0,88		1,0	1,35		1,55		2,7
				0,1	0,22	0,29	0,33		0,38		0,45	0,58		0,67		0,68
	20			0,2	0,37	0,48	0,55		0,62		0,73	0,95		1,1		1,2
				0,3	0,53	0,68	0,79		0,9		1,05	1,37		1,58		1,67
				0,4	0,65	0,85	0,98		1,1		1,3	1,67		1,95		2,07
				0,1	0,27	0,35	0,4		0,46		0,53	0,7		0,8		1,1
				0,2	0,46	0,6	0,7		0,78		0,92	1,2		1,38		1,83
	25			0,3	0,65	0,85	0,97		1,1		1,3	1,7		1,95		2,6
				0,4	0,82	1,1	1,22		1,4		1,63	2,1		2,45		3,26
				0,1	0,34	0,44	0,51		0,58		0,68	0,83		1,0		1,35
				0,2	0,6	0,76	0,88		1,0		1,18	1,53		1,77		2,35
	32			0,3	0,82	1,1	1,22		1,4		1,63	2,12		2,44		3,25
				0,4	1,0	1,36	1,56		1,78		2,1	2,72		3,15		4,2

NРЕЗ = NРЕЗ таб • k14

где

k14 - поправочный коэффициент на мощность резания в зависимости от характеристики обрабатываемого металла – таблица 35

Поправочный коэффициент k14 на мощность резания в зависимости от характеристики обрабатываемого материала

Таблица 35

НВ	≤207
k14	0,9

≤229	≤295
1,1	1,25

Мощность резания N, кВт, при рассверливании стали

Таблица 36

Разность	S0 ,				V, м/мин
диаметров	мм/об	11,5	13,2	15,1	17,4	20	23	26	30	35	40
(D-d), мм
	0,3				-	0,8	0,9	1,1	1,2	1,4	1,6
	0,4		-	-	0,8	0,9	1,1	1,2	1,4	1,6	1,9
10	0,5	-		0,8	0,9	1,1	1,2	1,4	1,6	1,9	2,2
	0,6		0,8	0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5
	0,7		0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9
	0,7	0,8	0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9
	0,85	0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9	3,3
	0,3			-	0,8	0,9	1,1	1,2	1,4	1,6	1,9
	0,4	-	-	0,8	0,9	1,1	1,2	1,4	1,6	1,9	2,2
15	0,5		0,8	0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5
	0,6		0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9
	0,6	0,8	0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9
	0,7	0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9	3,3
	0,85	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9	3,3	4,3
	0,3	0,8	0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9
	0,4	0,9	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9	3,3
20	0,5	1,1	1,2	1,4	1,6	1,9	2,2	2,5	2,9	3,3	3,8
	0,6	1,2	1,4	1,6	1,9	2,2	2,5	2,9	3,3	3,8	4,3
	0,7	1,4	1,6	1,9	2,2	2,5	2,9	3,3	3,8	4,3	5,0
	0,85	1,6	1,9	2,2	2,5	2,9	3,3	3,8	4,3	5,0	5,7
	0,3	1,2	1,4	1,6	1,9	2,2	2,5	2,9	3,3	3,8	4,3
	0,4	1,4	1,6	1,9	2,2	2,5	2,9	3,3	3,8	4,3	5,0
	0,5	1,6	1,9	2,2	2,5	2,9	3,3	3,8	4,3	5,0	5,7
30	0,6	1,9	2,2	2,5	2,9	3,3	3,8	4,3	5,0	5,7	6,5
	0,7	2,2	2,5	2,9	3,3	3,8	4,3	5,0	5,7	6,5	7,5
	0,85	2,5	2,9	3,3	3,8	4,3	5,0	5,7	6,5	7,5	8,6

NРЕЗ = NРЕЗ таб • k15

где

k15 - поправочный коэффициент на мощность резания в зависимости от характеристики обрабатываемой стали – таблица 37

Поправочный коэффициент k15 на мощность резания в зависимости от характеристики обрабатываемой стали

												Таблица 37
НВ	109	129		158		194		234			285		343
k15	0,65	0,72		0,85		1,0		1,15			1,35		1,5
Мощность резания N, кВт, при рассверливании чугуна												Таблица 38
						V, м/мин , не более						Таблица 38
Разность	S0 ,					V, м/мин , не более
диаметров	мм/об,
(D-d), мм	не	11,5	13,5		15,1	17,4	20		23	26	30	35		40
	более
	0,4				-	-	-		0,8	1,0	1,1	1,3		1,5
	0,5	-	-		-		0,8		1,0	1,1	1,3	1,5		1,7
10	0,6	-	-			0,8	1,0		1,1	1,3	1,5	1,7		1,9
10	0,7				0,8	1,0	1,1		1,3	1,5	1,7	1,9		2,2
	0,7				0,8	1,0	1,1		1,3	1,5	1,7	1,9		2,2
	0,84		0,8		1,0	1,1	1,3		1,5	1,7	1,9	2,2		2,5
	1,0	0,8	1,0		1,1	1,3	1,5		1,7	1,9	2,2	2,5		2,9
	0,4	-	-		-	0,8	1,0		1,1	1,3	1,5	1,7		1,9
	0,5	-	-		0,8	1,0	1,1		1,3	1,5	1,7	1,9		2,2
15	0,6		0,8		1,0	1,1	1,3		1,5	1,7	1,9	2,2		2,5
15	0,7	0,8	1,0		1,1	1,1	1,3		1,5	1,7	1,9	2,2		2,5
	0,7	0,8	1,0		1,1	1,1	1,3		1,5	1,7	1,9	2,2		2,5
	0,84	1,0	1,1		1,3	1,5	1,7		1,9	2,2	2,5	2,9		3,3
	1,0	1,1	1,3		1,5	1,7	1,9		2,2	2,5	2,9	3,3		3,8
	0,4	-	1,0		1,1	1,4	1,5		1,7	1,9	2,2	2,5		2,9
	0,5	1,0	1,1		1,4	1,5	1,7		1,9	2,2	2,5	2,9		3,3
20	0,6	1,1	1,4		1,5	1,7	1,9		2,2	2,5	2,9	3,3		3,8
20	0,7	1,4	1,5		1,7	1,9	2,2		2,5	2,9	3,3	3,8		4,4
	0,7	1,4	1,5		1,7	1,9	2,2		2,5	2,9	3,3	3,8		4,4
	0,84	1,5	1,7		1,9	2,2	2,5		2,9	3,3	3,8	4,4		5,0
	1,0	1,7	1,9		2,2	2,5	2,9		3,3	3,8	4,4	5,0		5,8
	0,4	1,0	1,1		1,3	1,5	1,6		1,9	2,2	2,5	2,9		3,3
	0,5	1,1	1,3		1,5	1,6	1,9		2,2	2,5	2,9	3,3		3,8
30	0,6	1,3	1,5		1,6	1,9	2,2		2,5	2,9	3,3	3,8		4,4
30	0,7	1,5	1,6		1,9	2,2	2,5		2,9	3,3	3,8	4,4		5,0
	0,7	1,5	1,6		1,9	2,2	2,5		2,9	3,3	3,8	4,4		5,0
	0,84	1,6	1,9		2,2	2,5	2,9		3,3	3,8	4,4	5,0		5,8
	1,0	1,9	2,2		2,5	2,9	3,3		3,8	4,4	5,0	5,8		6,6

NРЕЗ = NРЕЗ таб • k16

где

k16 - поправочный коэффициент на мощность резания в зависимости от характеристики обрабатываемого чугуна – таблица 39

Поправочный коэффициент k16 на мощность резания в зависимости от характеристики обрабатываемого чугуна

													Таблица 39
	НВ			< 180			180…230					>230
	k16			0,84				1,0				1,2
Мощность резания N, кВт, при зенкеровании стали и чугуна													Таблица 40
													Таблица 40
Глуби-				Сталь							Чугун
на ре-	So ,
зания,	мм/об
зания,	мм/об						v, м	/мин
мм
мм		16	20	25	32	40	50	16	20	25		32		40	50
		16	20	25	32	40	50	16	20	25		32		40	50
	0,2	0,18	0,22	0,27	0,35	0,44	0,55	0,11	0,13	0,17		0,21		0,27	0,34
	0.4	0,29	0,36	0,45	0,52	0,72	0,9	0,18	0,22	0,27		0,35		0,44	0,55
	0,6	0,4	0,5	0,62	0,8	1,0	1,25	0,24	0,3	0,38		0,48		0,6	0,75
0,5	1,0	0,56	0,7	0,87	1,12	1,4	1,75	0,4	0,5	0,63		0,8		1,0	1.25
	1,5	0,75	0,94	1,17	1,5	1,88	2,35	0,45	0,56	0,7		0,9		1,12	1,4
	2,0	0,91	1,14	1,42	1,82	2,3	2,85	0,55	0,66	0,85		1,1		1,36	1,7

	0,2	0,32	0,4	0,5	0,64	0,8	1,0	0,19	0,24	0,3		0,38		0,48	0,6
	0,4	0,51	0,64	0,8	1,0	1,28	1,6	0,3	0,38	0,48		0,6		0,76	0,95
	0,6	0,67	0,84	1,0	1,35	1,68	2,1	0,4	0,5	0,63		0,8		1,0	1,25
1,0	1,0	1,0	1,24	1,55	2,0	2,5	3,1	0,6	0,74	0,93		1,18		1,48	1,85
	1,5	1,28	1,6	2,0	2,58	3,2	4,0	0,77	0,96	1,2		1,5		1,9	2,4
	2,0	1,6	2,0	2,5	3,2	4,0	5,0	0,94	1,2	1,5		1,9		2,4	3,0

	0,2	0,53	0,66	0,82	1,0	1,32	1,65	0,32	0,4	0,5		0,64		0,8	1,0
	0,4	0,88	1,1	1,37	1,76	2,62	2,75	0,53	0,66	0,82		1,0		1,32	1,65
	0,6	1,17	1,46	1,83	2,34	2,9	3,65	0,7	0,88	1,1		1,4		1,76	2,2
2,0	1,0	1,71	2,14	2,68	3,4	4,3	5,35	1,0	1,28	1,6		2,0		2,6	3,2
	1,5	2,24	2,8	3,5	4,5	5,6	7,0	1,3	1,7	2,1		2,7		3,4	4,2
	2,0	2,77	3,46	4,3	5,5	6,9	8,7	1,7	2,1	2,6		3,3		4,2	5,2

	0,2	0,96	1,1	1,5	1,92	2,4	3,0	0,6	0,7	0,9		1,15		1,4	1,8
	0,4	1,55	1,94	2,42	3,1	3,9	4,9	0,93	1,2	1,4		1,9		2,3	2,9
	0,6	2,0	2,56	3,2	4,1	5,1	6,4	1,2	1,5	1,9		2,5		3,1	3,8
4,0	1,0	3,0	3,74	4,7	6,0	7,5	9,4	1,8	2,2	2,8		3,6		4,5	5,6
	1,5	3,9	4,9	6,2	7,9	9,9	12,3	2,5	3,0	3,7		4,8		6,0	7,4
	2,0	4,8	6,0	7,5	9,6	12,0	15,0	2,9	3,6	4,5		5,8		7,2	9,0

NРЕЗ = NРЕЗ таб • k17

где

k17 - поправочный коэффициент на мощность резания в зависимости от характеристики обрабатываемого металла – таблица 41

Поправочный коэффициент k17 на мощность резания в зависимости от характеристики обрабатываемого металла

Таблица 41

				Сталь						Чугун
НВ	156	207	229	269	285	302	321	375	207	229	295
k17	0,75	0,9	1,0	1,1	1,2	1,25	1,3	1,45	0,9	1,1	1,25

Источник. Панов А.А. и др. Обработка металлов резанием. Справочник технолога. М., Машиностроение, 2004.-784с.

ОПРЕДЕЛЕНИЕ ОСНОВНОГО (ТЕХНОЛОГИЧЕСКОГО) ВРЕМЕНИ ОБРАБОТКИ ДЕТАЛЕЙ НА СВЕРЛИЛЬНЫХ СТАНКАХ

Основное (технологическое) время на выполнение сверлильной операции определяется по формуле:

T	=	L	•i =	l +l1 +l2	•i, мин	,

0		nS0		nS0

где L — длина пути прохождения инструмента в направлении подачи в мм; l — глубина сверления, рассверливания. зенкерования, развертывания

определяемая по чертежу детали, мм; l1 — величина врезания в мм;

l2 — величина перебега инструмента в мм; Sо — подача на оборот шпинделя, мм/об; n – частота вращения шпинделя, об/мин. i — число отверстий.

СХЕМЫ ОБРАБОТКИ ДЕТАЛЕЙ НА СВЕРЛИЛЬНЫХ СТАНКАХ

1. Центрирование, сверление в упор и напроход

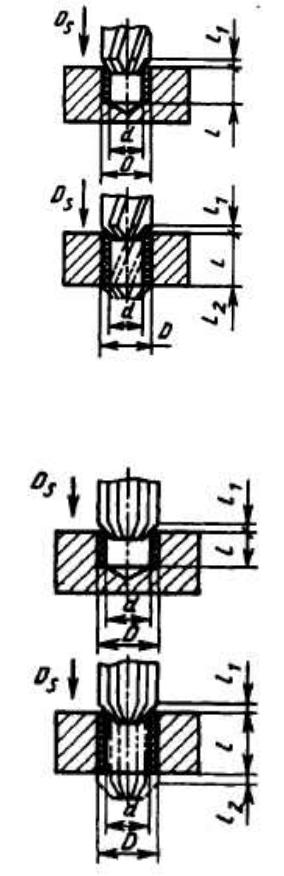

2. Рассверливание в упор и напроход

3. Зенкерование в упор и напроход

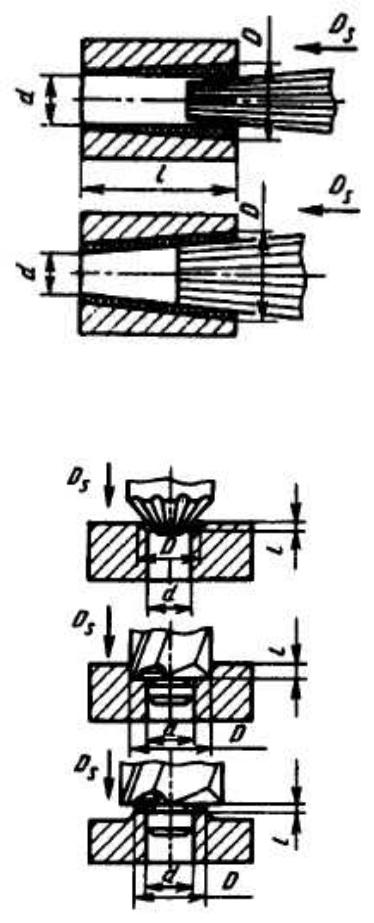

4. Развертывание в упор и напроход

5. Развертывание конических отверстий

6. Зенкование фасок, уступов, бобышек

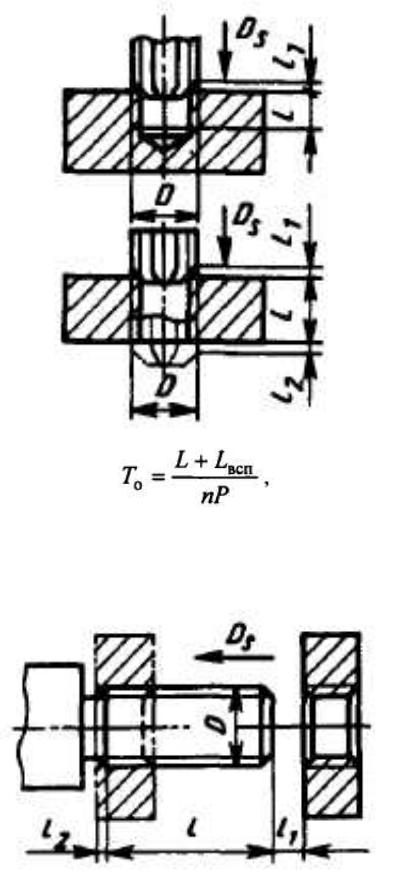

7. Нарезание резьбы машинными метчиками

где LВСП - длина вспомогательного хода метчика

8. Нарезание резьбы

плашками

Суммарная величина врезания l1 и перебега l2											при работе сверлами,
зенкерами и развертками. Размеры, мм																				Таблица 42
																				Таблица 42
									Диаметр инструмента D
Вид работы																							60 и
Вид работы					3		5		10	15	20			25		30			40	50			более
										Врезание l1 + перебег l2
Сверление		одинарной			1		2.5		5	6	8			10		12			15	18		23
напроход при
напроход при		двойной			-		-		6	8	10			15		17			18	22		27
заточке сверл		двойной			-		-		6	8	10			15		17			18	22		27
Сверление в упор*					1.5		2		4	6	7			9		11			14	17		21
Рассверлива-			5		-		-		-	4					5						6
Рассверлива-			10		-		-		-		7				8						9
ние при глуби-			15		-		-		-	-	-			-		11					12
не резания			20		-		-		-	-				-		-			14		15
			30		-		-		-	-	-			-		-			-		18
Зенкерование			1		-		-		-		3						4				5
напроход при			3		-		-		-		5						6				7
глубине			5		-		-		-	-		7					8				9
резания			10		-		-		-	-	-			12		13				14		15
Зенкерование в		упор*			-		-		-		2						3					4
Развертыва-		напроход			-		8		9	15	18				19				24	25		26
ние цилиндри-
ческих		в упор*			-		2			3							4					5
отверстий
Центрование		отверстий			1-2		2		-	-	-			-		-			-	-		-
Расчетная длина хода конических разверток																				Таблица 43
					Припуск на диаметр под конус, мм															Таблица 43
Конус-	Угол при				Припуск на диаметр под конус, мм
ность	вершине
ность	вершине		0,2	0,4		0,6		0,8		1,0	1,2		1,4		1,6			1,8		2,0			3,0
	конуса
1:0,5	90°		0,1	0,2		0,3		0,4		0,5	0,6		0,7		0,8			0,9		1,0			1,5
1:0,86	60°		0,17	0,35		0,5		0,7		0,9	1,0		1,2		1,4			1,6		1,7			2,6
1:1,81	30°		0,37	0,8		1,1		1,5		1,9	2,2		2,6		3,0			3,4		3,7			5,6
1:3	18°56'		0,6	1,2		1,8		2,4		3,0	3,6		4,2		4,8			5,4		6,0			9
1:5	11°25'		1,0	2,0		3,0		4,0		5,0	6,0		7,0		8,0			9,0		10			15
1:7	8°10'		1,4	2,8		4,2		5,6		7,0	8,4		9,8		11,2			12,6		14			21
1:10	5°44'		2,0	4,0		6,0		8,0		10	12		14		16			18		20			30
1:15	3°49'		3,0	6,0		9,0		12		15	18		21		24			27		30			45
1:20	2°52'		4,0	8,0		12		16		20	24		28
1:30	1°54'		6,0	12		18		24		30	36
1:50	1°08'		10,1	20,3		30,3		40,4		50,5

<<< < Предыдущая 1 23 / 53 4 5 > Следующая >>>

Соседние файлы в папке методики

#
10.02.20232.47 Mб22Karta_eskizov_3.xls
#
10.02.202342.5 Кб22Komplekt_dokumentov_1.xls
#
10.02.202375.26 Кб22Marshrutnaya_karta_2.xls
#
10.02.20231.17 Mб24Metodicheskoe_posobie_po_normir_protyazh_operatsiy.pdf
#
10.02.20231.39 Mб23Metod_posobie_-_normirovanie_frezer_rabot.pdf
#
10.02.2023956.77 Кб24Metod_posobie_-_normirovanie_sver_rabot.pdf
#
10.02.2023716.52 Кб22Metod_posobie_-_normirovanie_tokar_rabot.pdf
#
10.02.20233.89 Mб22Metod_posobie_-_oformlenie_KP_i_DP.pdf
#
10.02.20231.18 Mб22Metod_posobie_-_oformlenie_referatov.pdf
#
10.02.2023810.27 Кб34Metod_posobie_po_kodirovaniyu_detaley.pdf
#
10.02.20236.52 Mб26Metod_posob_po_klassifik_TP_i_razrabotki_kart_TP.pdf
